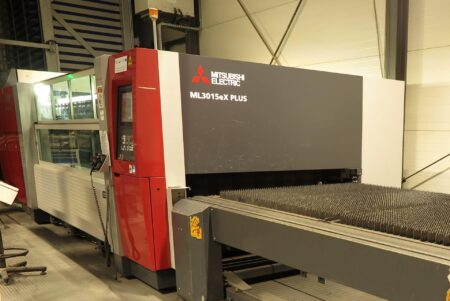

MITSUBISHI ML3015eX PLUS lézer

MITSUBISHI ML3015eX PLUS lézer Mitsubishi Electric neves japán márka által 2017-ben gyártott könnyűacélból, rozsdamentes acélból, alumíniumból, rézből és sárgarézből készült munkadarabok vágására készült. A gép a piacon elérhető legmodernebb technológiát használja, beleértve a rendkívül nagy teljesítményű, keresztirányú lézergáz-áramlással rendelkező, Cross-Flow típusú MITSUBISHI ML45CF-R lézerrezonátort.

A lézervágó a legmagasabb minőségű és alacsony felületi érdességű, marásmentes vágást biztosítja a 4,5 kW maximális teljesítményű lézersugárral, amelyet egy speciális, viszonylag lassan áramló gázkeverékben, a tengelyére merőleges irányban elektromos kisülésekkel hoznak létre. A valós idejű teljesítmény-ellenőrzés és az állandó lézersugárhossz biztosítja a magas vágási minőséget a teljes munkaterületen, és megakadályozza a ± 1%-nál nagyobb teljesítmény-eltéréseket, amelyek az erősen fényvisszaverő anyagok megmunkálásához szükségesek.

Az ML3015EX(S2)-45CF-R lézervágó nagy, 3050 mm hosszú és 1525 mm széles munkaterülettel rendelkezik, amelyen legfeljebb 930 kg tömegű és 3050 x 1525 mm méretű (L x W) lemezek dolgozhatók meg. A berendezés többek között az intuitív MITSUBISHI M700 CNC-vezérléssel és érintőképernyővel, valamint az ECO Mode funkcióval is rendelkezik, amely akár 99%-kal csökkenti a készenléti energiafogyasztást azáltal, hogy a nem tervezett szünetekben fokozatosan kikapcsolja az alkatrészeket. A gép teljes tömege 10700 kg.

A MITSUBISHI ML3015eX PLUS lézervágó műszaki adatai

• lézerteljesítmény: 4,5 kW
• lézertípus: CO2
• maximális munkaterület (L x W): 3100 x 1565 mm
• maximális munkadarabméret (L x Sz): 3050 x 1525 mm
• előtolási sebességek az X/Y/Z tengelyen: 3100/1565/150 mm
• pozicionálási sebesség az X- és Y-tengely meghajtások egyidejű működtetésével: 100 m/min
• a munkadarab maximális súlya: 930 kg
• maximális lemezvastagság (lágyacél): 28 mm
• maximális lemezvastagság (rozsdamentes acél): 22 mm
• maximális lemezvastagság (alumínium): 18 mm
• maximális lemezvastagság (réz): 4 mm
• maximális lemezvastagság (sárgaréz): 4 mm
• maximális működési sebesség: 50 m/perc
• pozicionálási pontosság: ± 0,05 mm
• pozícionálás ismételhetősége: ± 0,01 mm

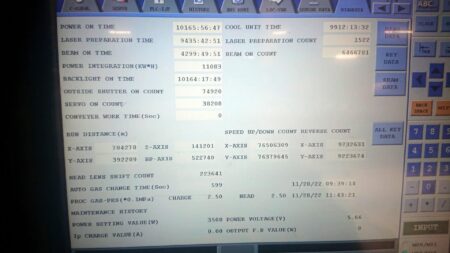

• sugár üzemóra: 4299 h
• indítási idő: 3 perc
• lézergázfogyasztás: 3 l/h
• sűrített levegő fogyasztás: 400 l/min
• áramellátás: 3x 200 V; 50/60 Hz
• méretek (hosszúság x szélesség x magasság): 10210 x 3130 x 2260 mm
• lézerforrás súlya: 2200 kg
• ML3015eX PLUS gép súlya: 10700 kg

A lézer felszereltsége

• CNC-vezérlés: MITSUBISHI M700
• lézerrezonátor: MITSUBISHI ML45CF-R
• vágófej: MITSUBISHI PH-XS
• cserélhető asztal (2 db)
• 15″ érintőképernyő
• 7,5″ és 10″ objektívek
• auto focus
