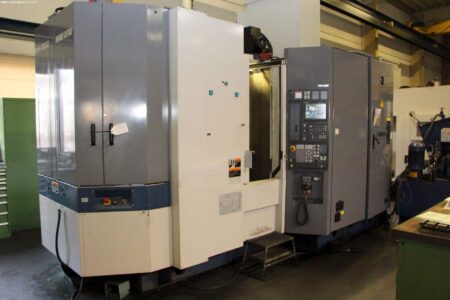

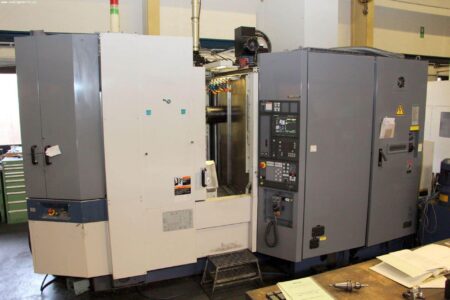

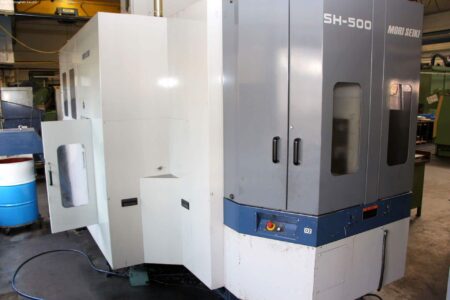

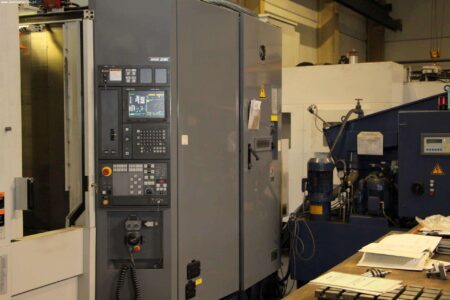

MORI SEIKI SH-500/40 vízszintes maróközpont

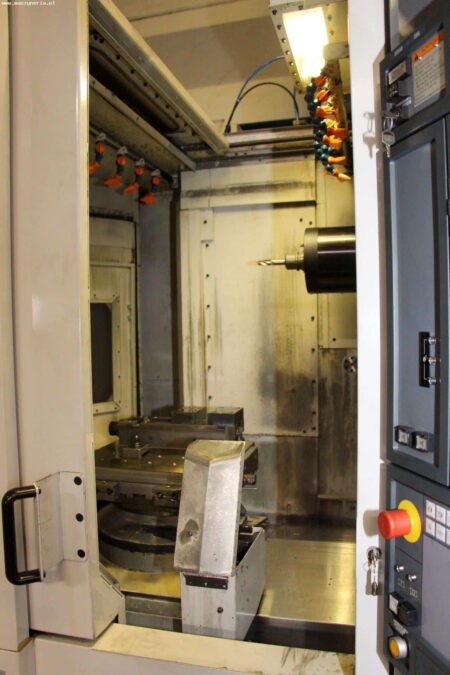

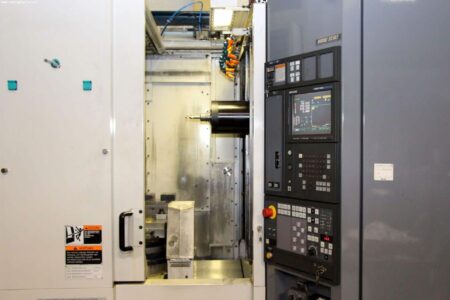

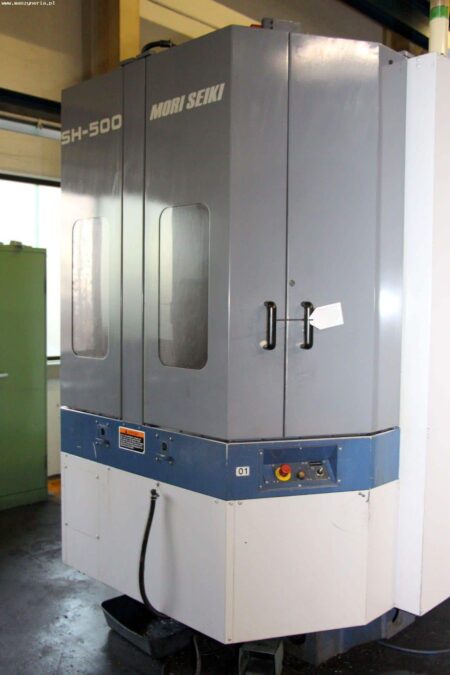

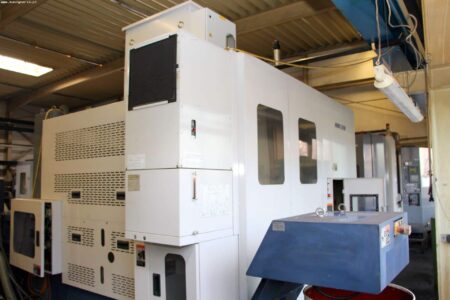

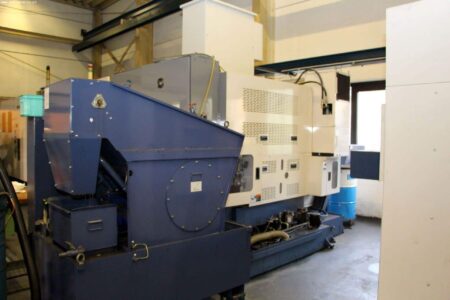

A MORI SEIKI SH-500/40 vízszintes maróközpont 1999-ben épült Japánban a MORI SEIKI CO márka által. KFT. A megmunkálóközpont három tengelyen (X, Y, Z) dolgozik, maximális előtolásuk 630 mm, 600 mm és 650 mm. A maróközpontban van egy forgó raklapcserélő rendszerű revolver szerszámtár , melyben 40 darab, egyenként legfeljebb 12 kg tömegű szerszám fér el. A gép legfeljebb 730 mm átmérőjű, 700 mm magasságú és 500 kg tömegű részleteket tud feldolgozni. A megmunkáló központot MORI SEIKI MSC-502 típusú CNC vezérlő vezérli. A munkaasztal felülete (H x Szé) 500 x 500 mm. A gép orsója percenként 12 000 fordulattal forog. A maróközpontot áron kínáljuk különböző típusú tartókkal.

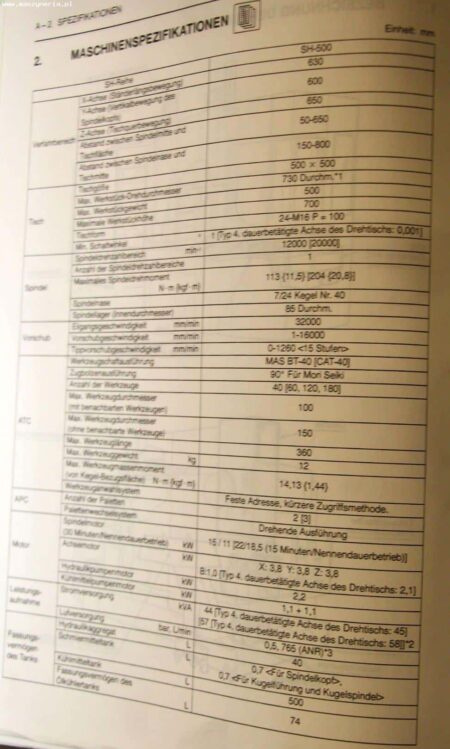

A MORI SEIKI SH-500/40 CNC marógép műszaki paraméterei

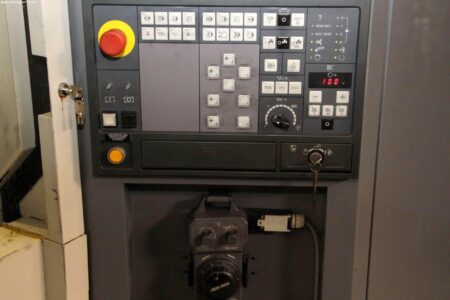

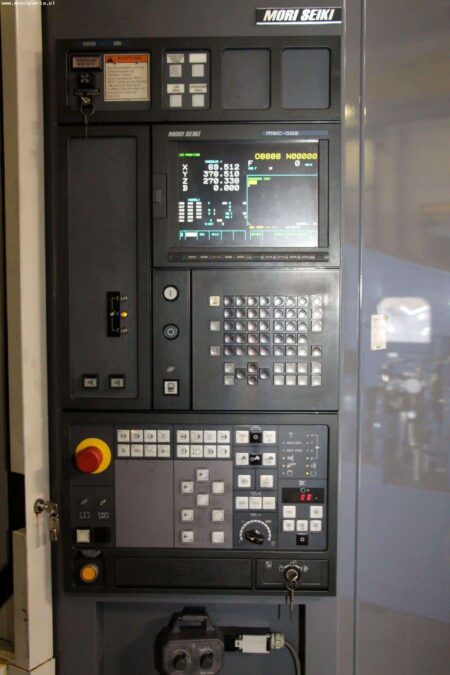

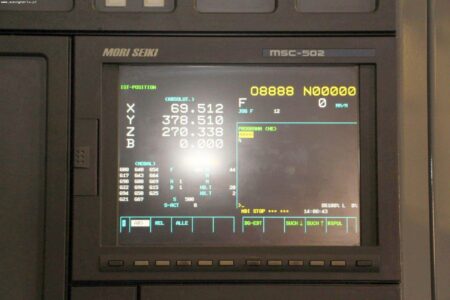

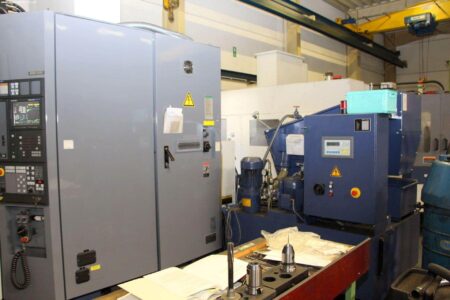

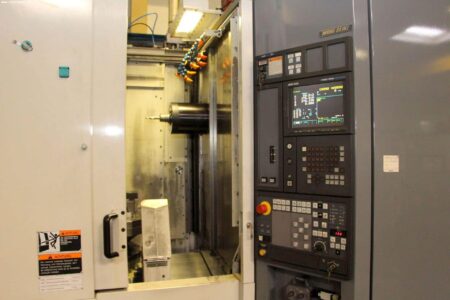

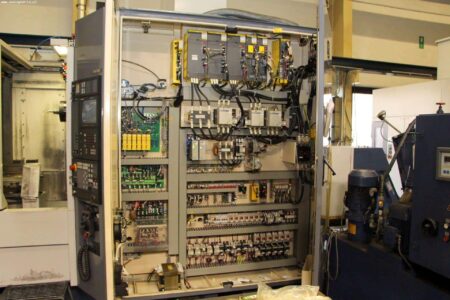

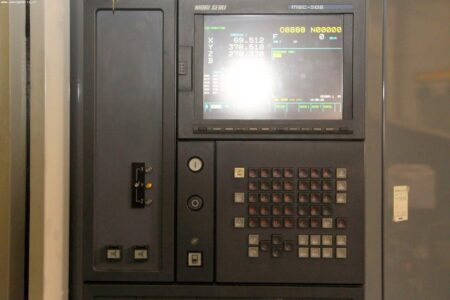

– CNC vezérlés: MORI SEIKI MSC-502
– X / Y / Z tengely mozgása: 630/600/650 mm
– gyorsított előtolás: 32 000 mm / perc.
– előtolási sebesség: 1-16000 mm / perc.
– a munkadarab maximális súlya: 500 kg
– a munkadarab maximális átmérője: 730 mm
– a munkadarab maximális magassága: 700 mm

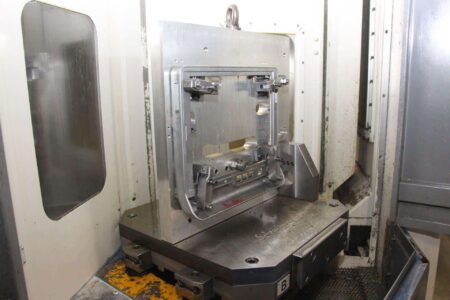

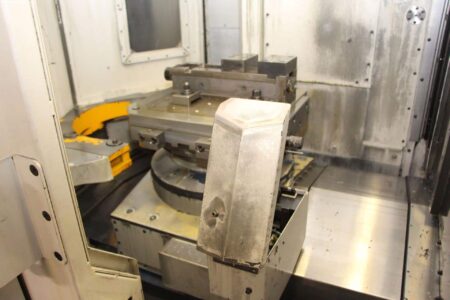

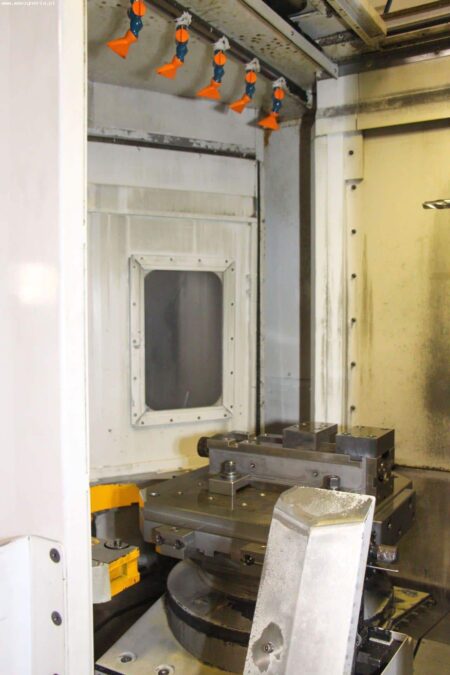

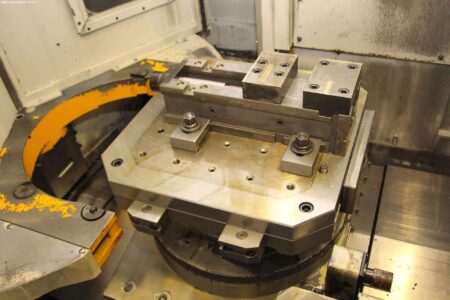

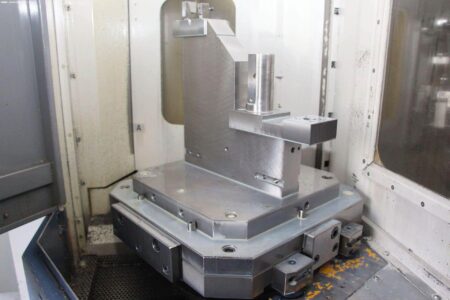

– asztal mérete: 500 x 500 mm

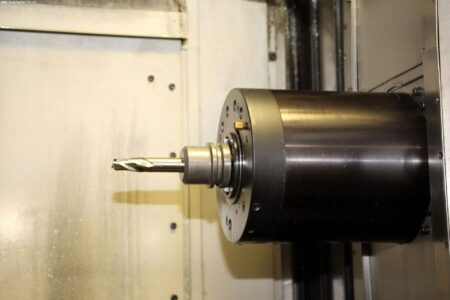

– Orsó fordulatszám tartomány: 12 000 ford./perc.
– az orsó középpontja és az asztal felülete közötti távolság: 50-650 mm
– az orsó hegye és az asztal közepe közötti távolság: 150-800 mm

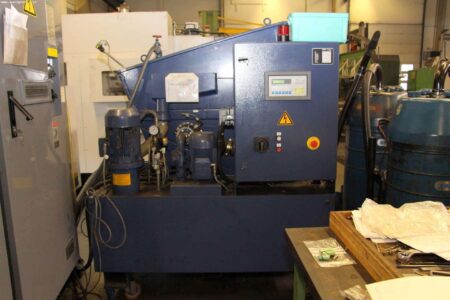

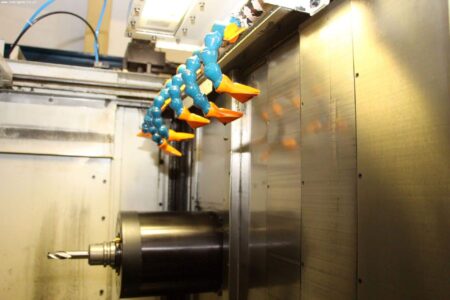

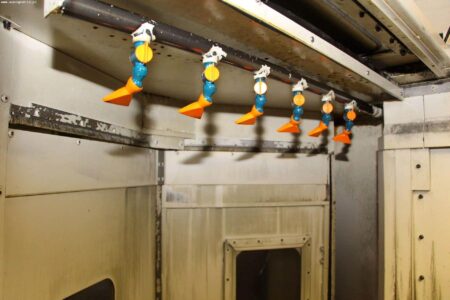

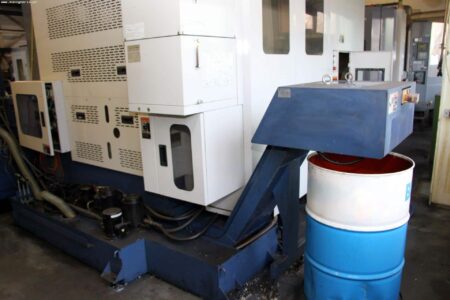

– hűtőfolyadék tartály: 500 l

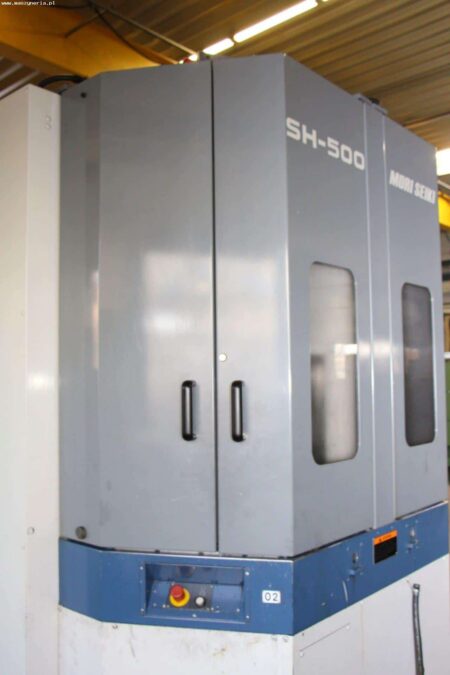

Szerszámtár – ATC MORI SEIKI SH-500/40 CNC megmunkálóközpont

– szerszámszár változat: MAS BT-40 (CAT-40)
– meghúzó csavaros változat: 90 fok a MORI SEIKI-hez

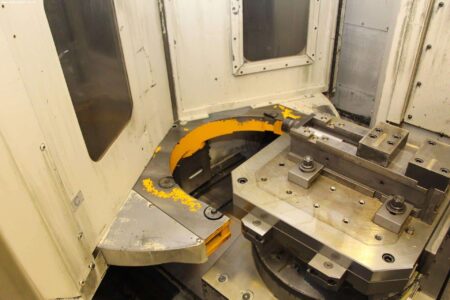

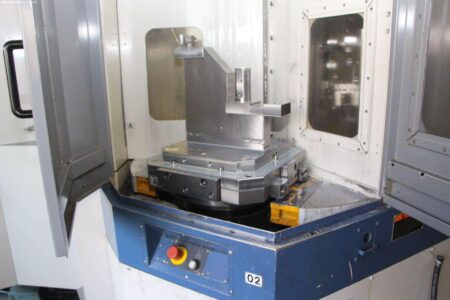

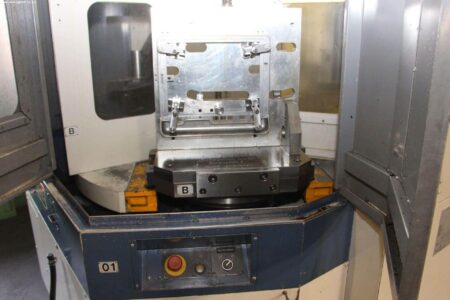

– raklapcsere rendszer: forgó változat
– szerszámok száma: 40 db
– maximális szerszámátmérő (a szomszédos szerszámokkal): 100 mm
– maximális szerszámátmérő (a szomszédos szerszámok nélkül): 150 mm
– maximális szerszámhossz: 360 mm
– szerszámok maximális súlya: 12 kg
– maximális szerszámtömeg nyomaték (a kúp referenciafelületétől): 14,13 (1,44) Nm (kgf m)
– raklapok száma: 2 (3)
