NAGEL 2TF6-63K54/10S/NC forgattyústengely-szíjcsiszoló gépet

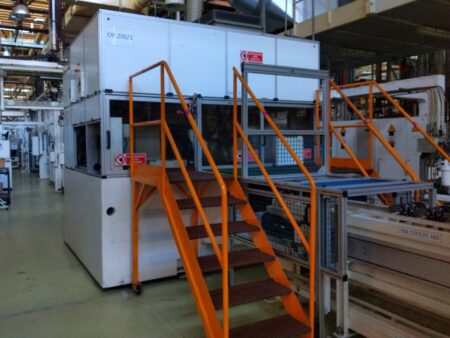

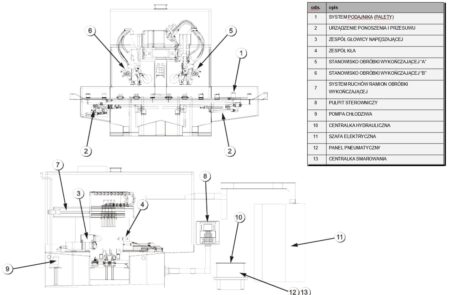

A NAGEL 2TF6-63K54/10S/NC forgattyústengely-szíjcsiszoló gépet 2002-ben gyártotta a német Nagel Maschinen- und Werkzeugfabrik GmbH. A SIEMENS Sinumerik 840D CNC-vezérlővel felszerelt forgattyútengely-megmunkáló gépsor a forgattyútengelyek főcsapágyainak és forgattyúcsapjainak megmunkálására szolgál.

A meghajtás elindítása után az emelőegység leemeli a munkadarabot az adagolóról, és a gép raklapjára helyezi. Az ellentétes fogazó és a hajtófej a megmunkálási területre mozog, és megtörténik a munkadarab centrírozása és forgatása a húzócsapok által. Miután az emelő- és áthajtóegység kimozdult a munkaterületről , az emelőegység visszatér az alsó részre és a befejező állomások megkezdik a megmunkálást .

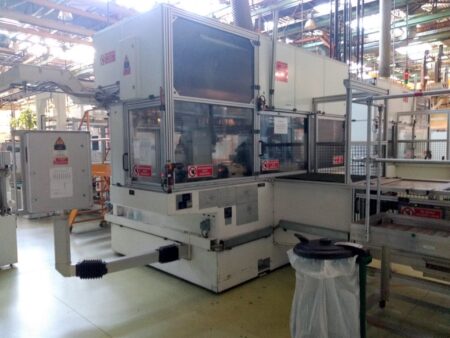

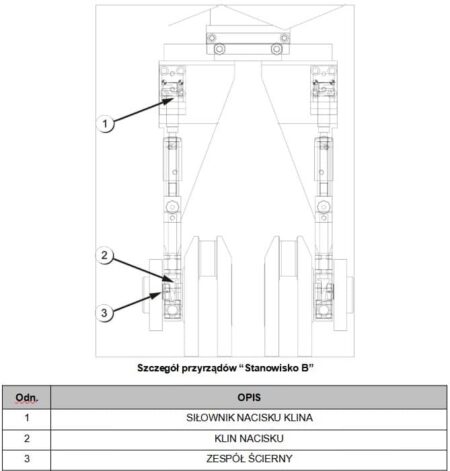

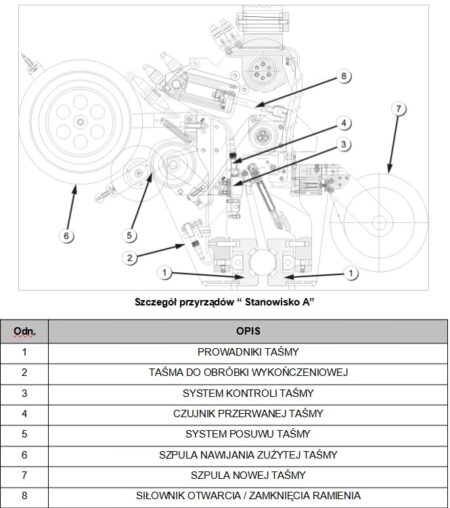

A gépnek két befejező állomása van – „A” és „B”. Az „A” megmunkáló állomás egy karral rendelkezik, amely 9 lappoló szövetcsúszdával, 4 csúszdával a csapágymegmunkáláshoz és 5 csúszdával a csapágymegmunkáláshoz, és amely elvégzi a munkadarab első megmunkálását. A „B” befejező állomáson megmunkálják a tömítőülést, a megfelelő ferdeséget és a tengelycsap ülését.

A megmunkálás befejeztével a karok kinyílnak, és a megmunkáló egység visszatér eredeti helyzetébe. Az emelőegység felfelé mozog, és a fogazó és a hajtásfej kiszabadítja a munkadarabot . A munkadarabot tartalmazó raklap ezután a NAGEL 2TF6-63K54/10S/NC gép kijáratánál lévő adagoló felé mozog.

A NAGEL 2TF6-63K54/10S/NC forgattyústengely-szíjcsiszoló gépet műszaki adatai

• CNC vezérlő: SIEMENS Sinumerik 840D
• PLC vezérlő: SIEMENS Simatic S7-300
• ciklusidő: 36 sec.
• befejező ciklusok ideje: 24 mp.
• közelítő ciklusidő: 12 mp.
• elektromos táplálás: 400 V pz; 50 Hz
• üzemi nyomás: 0,6 Mpa
