OKUMA GENOS M460R-VE CNC megmunkálóközpont

OKUMA GENOS M460R-VE CNC megmunkálóközpont 2016-ban készült Tajvanon. Ezt a technológiailag fejlett gépet azzal a céllal tervezték, hogy felhasználójának nagy megbízhatóságot, valamint rendkívüli pontosságot biztosítson, míg a széleskörű megmunkálási képességek jelentősen javítják bármely gyártási folyamatot.

A gépbe beépített számos innovatív technológia egyike a Machining Navi M-g technológia, amely az akusztikai spektrum elemzése alapján kiszámítja az adott munkához legkedvezőbb megmunkálási paramétereket. A rendszer a szerszámok és a munkadarab érintkezésénél fellépő rezgéseket és lengéseket is kiegyenlíti, ami jobb munkadarab felületi minőséget, hosszabb vágószerszám élettartamot és a főorsó alacsony terhelését eredményezi.

Emellett a legigényesebb megmunkálási műveletek ellenére az OKUMA GENOS M460R-VE CNC függőleges megmunkálóközpont nagyon gazdaságos és környezetbarát marad a legkorszerűbb Eco-Suite szoftverének köszönhetően, amely kezeli az energiafogyasztást és a működtető közegek fogyasztását. Ennek eredményeképpen akár 30%-os energiamegtakarítás érhető el az ilyen szoftverrel nem rendelkező gépekhez képest. A konstrukció tartalmaz egy hőkompenzációs rendszert is érzékelők formájában, amelyek elemzik az aktuális hőmérsékleti állapotot, így a vezérlő automatikusan reagál a gépgeometria változásaira.

Az OKUMA maróközpont széleskörű felszereltséggel kerül forgalomba, amely többek között az OKUMA OSP-P300M-R CNC-vezérlésből, a One-touch IGF Advance grafikus programozási támogató felülettel és további G-CODE funkciókkal, egy 4 tengelyes forgóasztalból és egy kézi farostból, valamint munkadarab- és szerszámmérő szondákból áll. A gép teljes tömege 6500 kg.

Az OKUMA GENOS M460R-VE CNC marógép műszaki adatai

• munkaasztal méretei (L x Sz): 1000 x 460 mm
• előtolás az X/Y/Z tengelyen: 762/460/460/460 mm
• gyorsjárat az X/Y/Z tengelyen: 40/40/32 m/min
• maximális orsófordulatszám: 15000 rpm
• minimális orsófordulatszám: 50 ford/perc
• forgótárcsa átmérője: ⌀ 200 mm
• maximális szerszámhossz: 300 mm
• X,Y,Z tengely pozicionálási pontossága: ± 0,004 mm
• az X,Y,Z tengely pozicionálásának ismételhetősége: ± 0,0015 mm
• orsó kúpossága: BT40
• orsó nyomatéka: 146-199 Nm

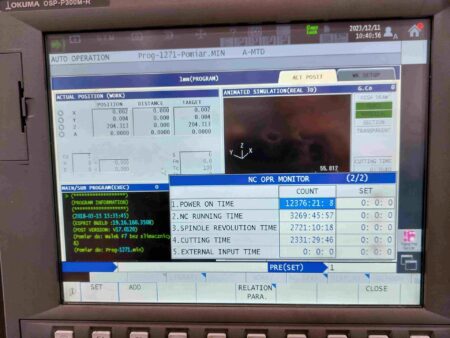

• vágási idő: 2331 h
• a gép bekapcsolási ideje: 12376 h
• hőstabilizáló rendszer (orsó): TAS S
• hőstabilizáló rendszer (szerkezet): TAS C
• rezgéscsökkentő technológia: Machining Navi M-g
• szerszámcsere közbeni légtelenítés az orsón keresztül
• lehetőség az egyes szerszámok minimális és maximális hajtási terhelésének beállítására
• csatlakozási teljesítmény: 37,5 kVA
• áramellátás: 3x 400 V; 50 Hz
• méretek (H x SZ x M): 2810 x 2210 x 2746 mm
• a gép súlya: 6500 kg

Az OKUMA GENOS maróközpont felszereltsége

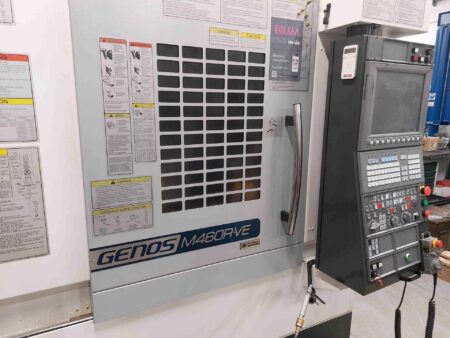

• OKUMA OSP-P300M-R CNC-vezérlés One-touch IGF Advance grafikus programozási támogatással és további G-CODE funkciókkal
• CAM 3D szoftver: ESPRIT SolidMill

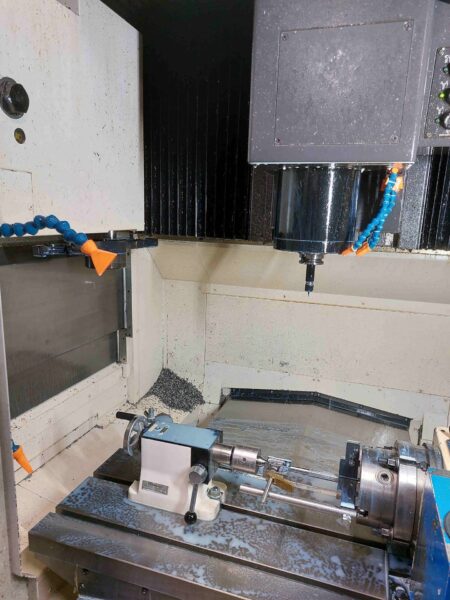

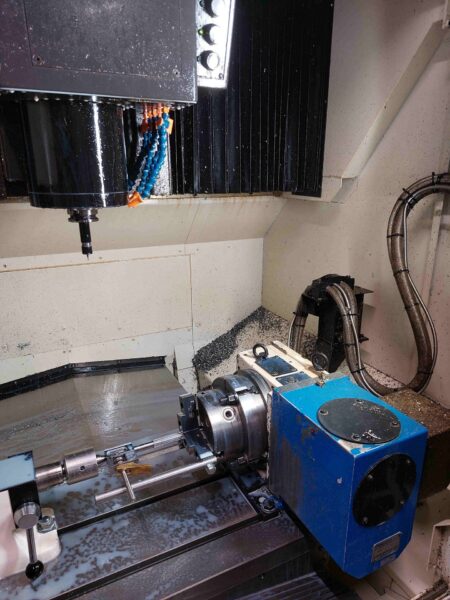

• KITAGAWA TMX200 forgóasztal 4 tengellyel és kézi farokemelővel
• műtárgymérő szonda: BLUM
• szerszámmérő szonda: BLUM
• Eco-Suite szoftver a gép üzemeltetési költségeinek kezeléséhez
• 32 állású szerszámtároló
• szerszámkészlet (fogók, redukciós fogók, szerszámtartókhoz való rögzítőcsapok, tartók, marószerszámok, feszítőszerszámok stb.)
• hűtés az orsón keresztül 15 bar

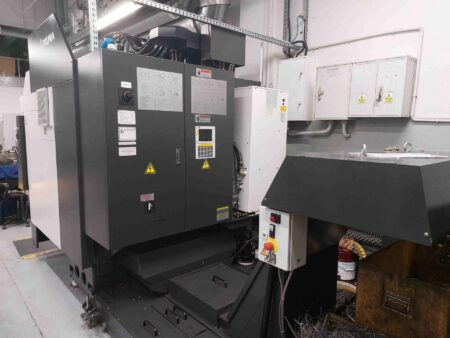

• forgácsszállító
• hűtőfolyadék-pisztoly
• kézikerék
• Ethernet interfész
• RS-232 interfész
• USB port (2 db)
