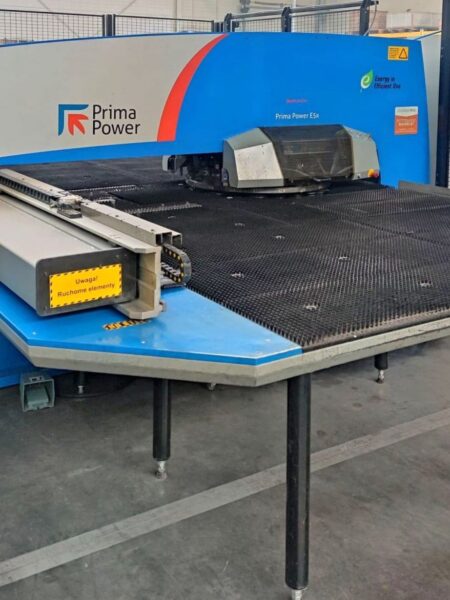

PRIMA POWER E5X stancoló gép

PRIMA POWER E5X stancoló gép 2014-ben gyártották Olaszországban. A Beckhoff TwinCat NC-vezérlővel vezérelt gép 170 tonna erővel lyukasztja a 2530 x 1270 mm-es maximális (L x Sz) méretű, 8 mm-es maximális vastagságú és 200 kg-ig terjedő tömegű lemezeket.

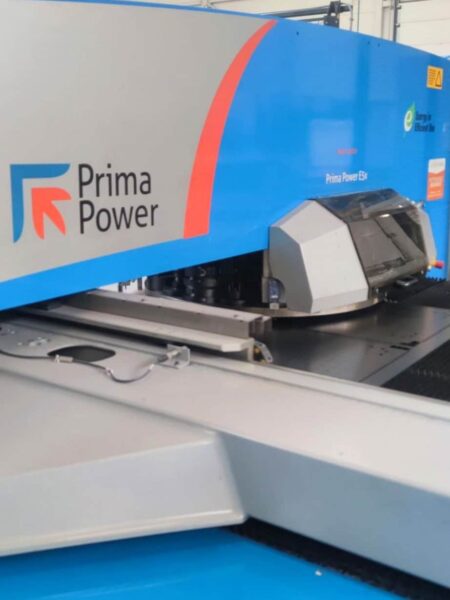

A rstancoló gép percenként 150 és 1800 löket között végez (a kiválasztott üzemmódtól függően), az előtolás 2584 (X tengely) és 1317 mm (Y tengely). A fogasléces hajtóművel meghajtott revolveres tárcsa automatikus szerszámcserét biztosít 1-3 másodpercen belül, a revolveres tárcsák kétirányú forgatásával. A tárba maximum 200 darab, legfeljebb 89 mm átmérőjű szerszám fér el.

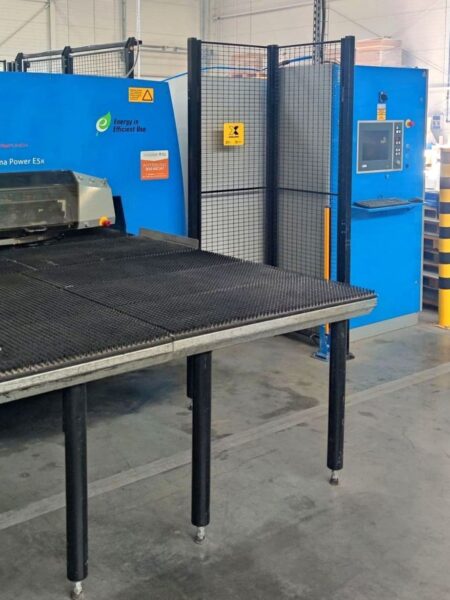

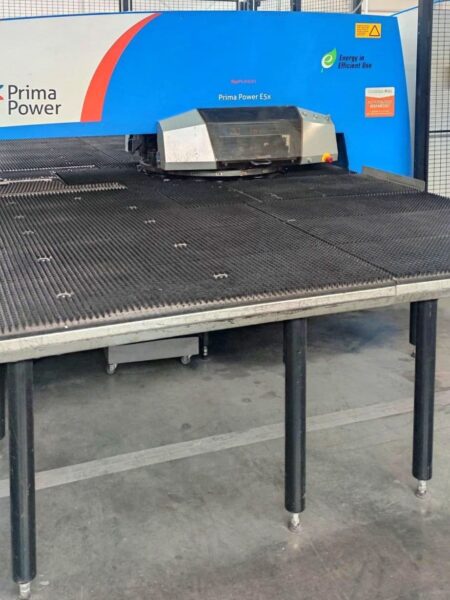

A stancoló gép kefés asztala csökkenti a zajszintet, valamint védi a munkadarab felületét a karcolásoktól. Az asztalon két pneumatikus szorító van, központi zárórendszerrel és a lemezek rögzítésének helyességét ellenőrző érzékelőkkel. A csúszkák precíziós lineáris vezetőkön mozognak, amelyeket karbantartásmentes váltóáramú szervomotorok hajtanak. A szervomotor forgását oda-vissza mozgó golyóscsapágyas fogaskerekek alakítják át lineáris mozgássá. A stancoló gép teljes tömege 10500 kg.

A PRIMA POWER E5X szervoelektromos stancoló gép műszaki paraméterei

• lyukasztóerő: 170 kN
• csúszka lökete: szervoelektromos
• előtolás X/Y tengelyen: 2584/ 1317 mm
• gyorselőtolás X tengelyen: 90 m/perc
• gyorselőtolás Y tengelyen: 60 m/perc
• maximális haladási sebesség: 108 m/perc
• maximális lapméret (hosszúság x szélesség): 2530 x 1270 mm
• minimális lapméret (hosszúság x szélesség): 300 x 100 mm
• maximális lemezsúly: 200 kg
• a munkadarab maximális vastagsága: 8 mm
• a munkadarab minimális vastagsága: 0,5 mm
• ütési sebességű jelölési mód: 1800 1/min
• ütés sebessége szaggató üzemmódban (1 mm): 700 1/min
• ütési sebesség 25 mm lyukak között: 390 1/min
• ütési sebesség 250 mm lyukak között: 150 1/min
• a szerszámülések maximális száma: 20
• a szerszámtárolóban lévő szerszámok maximális száma: 200
• maximális szerszámátmérő: 89 mm
• maximális szerszámfordulatszám: 133 rpm
• szerszámváltási idő: 1-3 mp.
• revolverfordulatszám: 24 fordulat/perc
• áramellátás: 15 kVA (3x20A/400V)
• a gép teljes súlya: 10500 kg

A stancoló gép felszereltsége

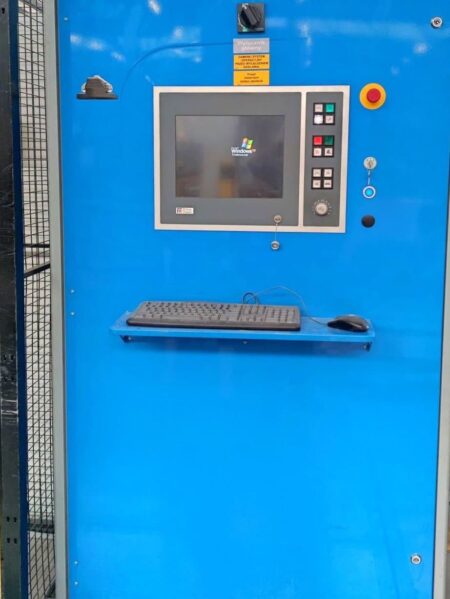

• NC vezérlőrendszer: Beckhoff TwinCat
• PC Windows XP-vel
• CAD/CAM rendszer: NCexpress
• pneumatikus bilincsek: 2 db.
• központi kenés
• kefeasztal
• USB port
• Ethernet port
