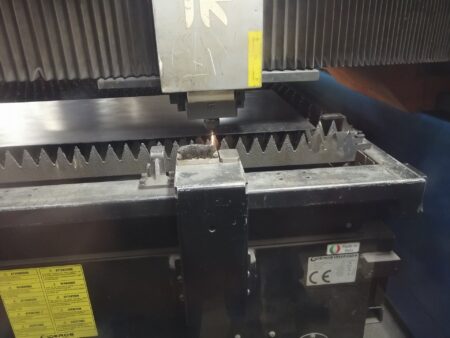

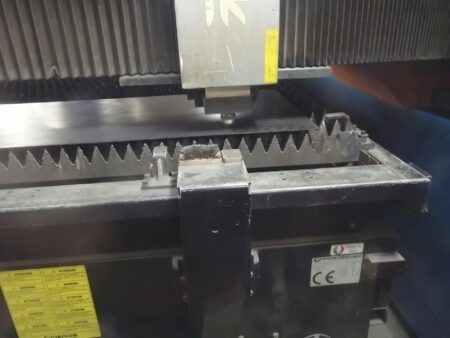

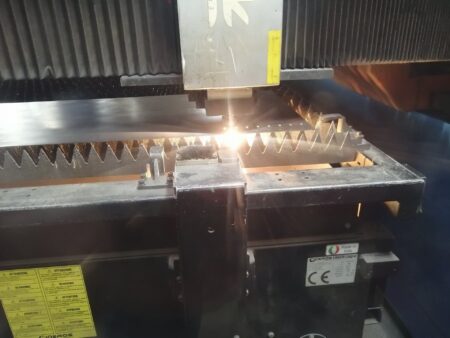

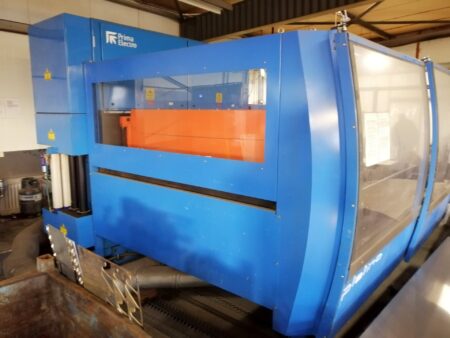

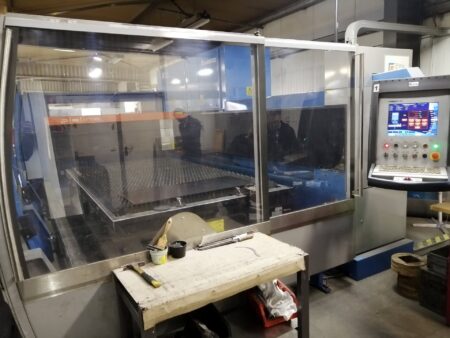

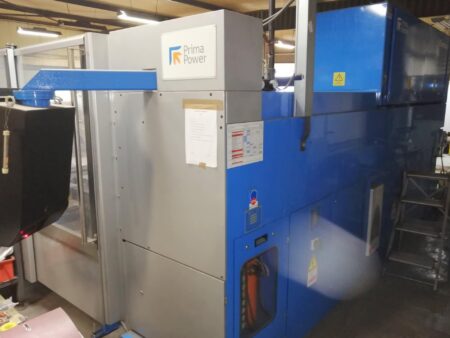

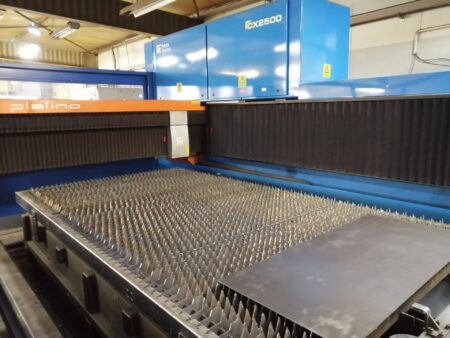

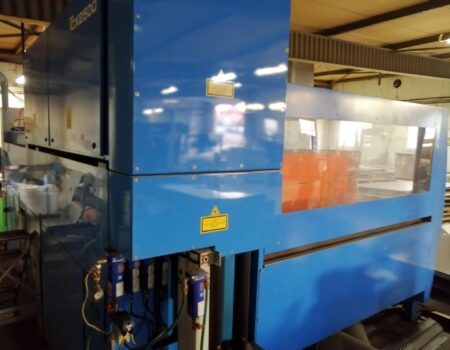

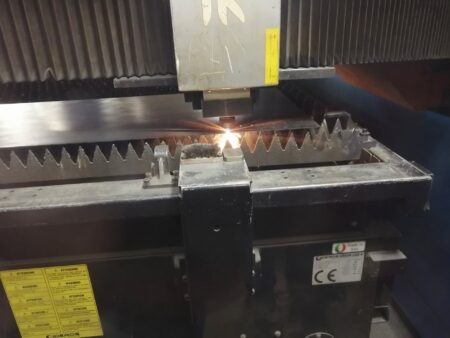

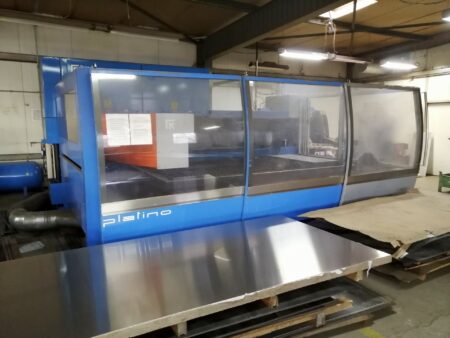

PRIMA POWER PLATINO 1530 lézer

A PRIMA POWER PLATINO 1530 lézer 2012-ben az olasz Prima Power vállalat gyártotta. Számszerű vezérléssel van ellátva Primach 20L és CO2 lézerrel Rofin Sinar DC 025 2500 W teljesítménnyel és 10,6 um hullámhosszal. Lehetővé teszi a legfeljebb 15 mm vastag és 3000 x 1500 mm méretű lemezek vágását. A lézervágó gázt He, CO2 és N2 alkotja. Ezenkívül a felszerelés tartalmaz Vízhűtő HYFRA svk 320-1-s t és a Donaldson Torit DCE portalanító rendszert.

A PRIMA POWER PLATINO 1530 lézervágó műszaki paraméterei

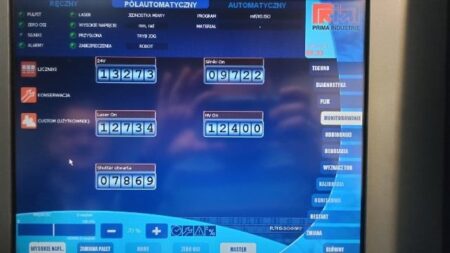

– ledolgozott gépidő: 24800 óra
– teljesítmény: 2500,0 W

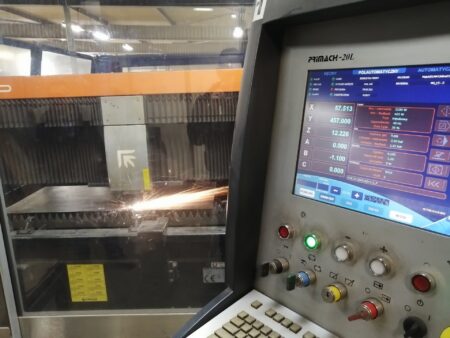

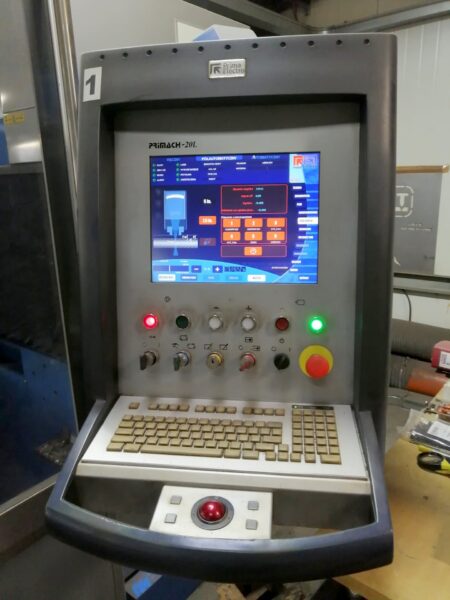

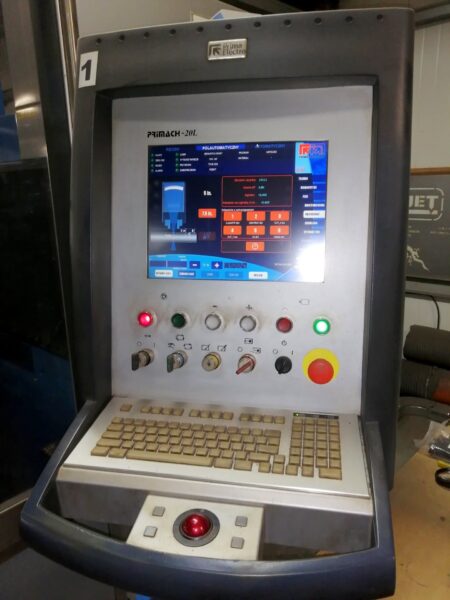

– CNC vezérlés: Primach 20L
– X menet: 3000,0 mm
– Y távolság: 1500,0 mm
– munkaterület: 3000 x 1500 mm
– maximális laphossz: 3000,0 mm
– maximális lapszélesség: 1500,0 mm
– maximális vastagság: 15,0 mm
– maximális terhelés az asztalon: 250,0 kg
– a gép hossza x szélesség x magasság: 12000,0 mm × 6000,0 mm × 3000,0 mm
– gép tömege: 12000,0 kg

Rofin Sinar DC 025 CO2 lézer specifikáció

– típus: CO₂
– lézer: Rofin Sinar DC 025
– teljesítmény: 2500 Watt
– teljesítménystabilitás: + -2% FS
– hullámhossz: 10,6 µm
– gáztípus: He 67,7%; CO2 4,1%; N2 28,2%
– M2 sugárterjedési tényező: 250 mikroszekundum, 70 felhasznált felbontás
– pozicionálási pontosság: + -150 radián
– működési feltételek: maximális / minimális környezeti hőmérséklet 40 ° C / 10 ° C
– relatív páratartalom: <95% nem kondenzáló
– dióda lézer hullámhossz: 635 nanométer
– dióda lézer kimenő teljesítmény: <1 milliwatt

Hűtés:
– szükséges hűtési teljesítmény: 31 kW
Áramlási sebesség: 133 LPM (35 GPM)
– belépő hőmérséklet: 18 – 20 ° C
– maximális bemeneti nyomás: 6 Bar
– névleges bemeneti nyomás: 3 Bar
– nyomáskülönbség: 2 Bar
– folyadék: desztillált víz
– szűrőigény: 100 mikron

CO2 lézer méretek és súly:
– szélesség: 850 mm
– magasság: 887 mm
– hossz: 2551 mm
– súly: 1140 kg

Csatlakozások:
– víz: tömlő csatlakozó 1,25 "
– gázbevezetés: 6 mm-es csőbimbó
– kipufogó: 0,5 "csőbimbó
– lefolyó: csőcsatlakozó 8 mm 8

A PRIMA POWER PLATINO 1530 lézervágó további paraméterei és tartozékai

– a CE szabványoknak való megfelelés

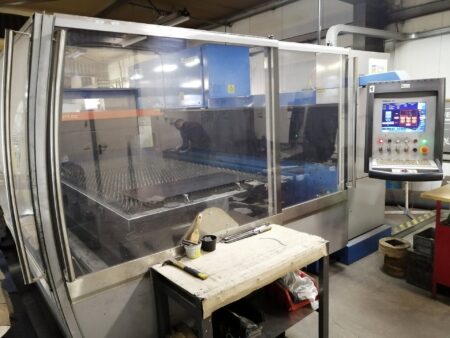

– védőkabin
– fénysorompó
– CE biztonság

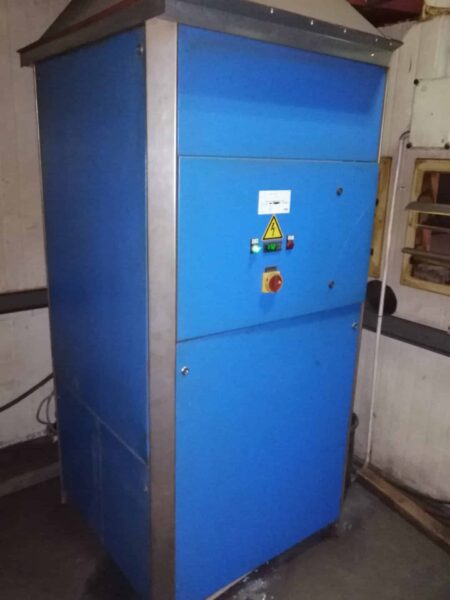

– Vízhűtő HYFRA svk 320-1-s

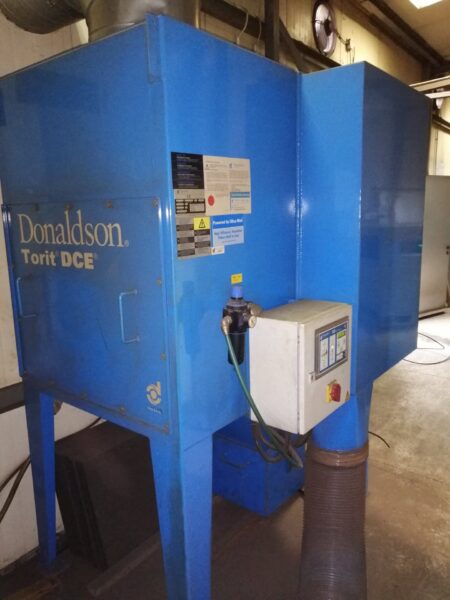

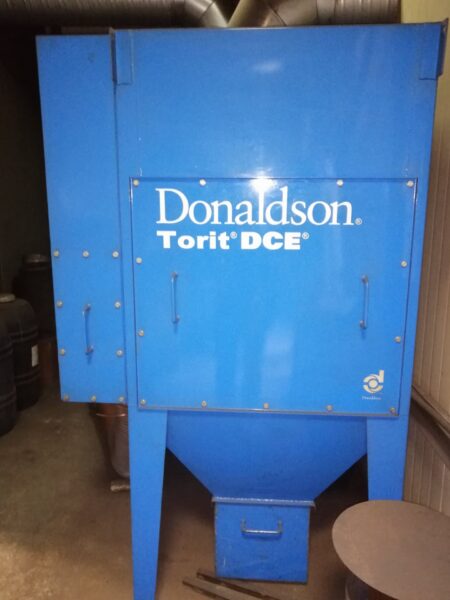

– Donaldson Torit DCE portalanító rendszer
