PROMA SPF-1000PH univerzális eszterga

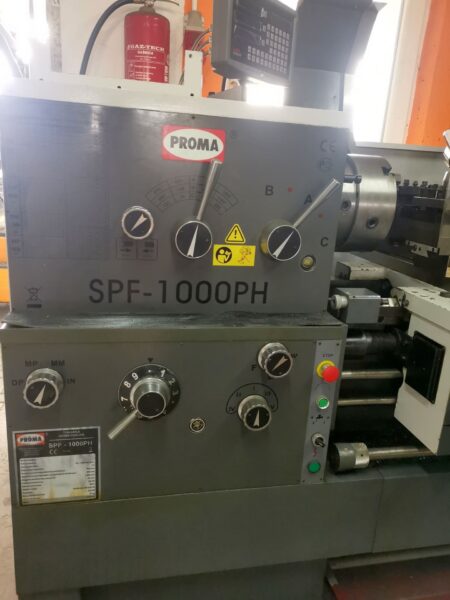

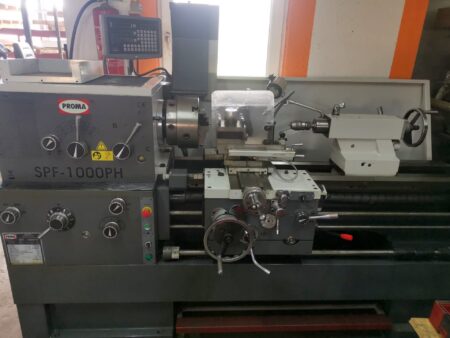

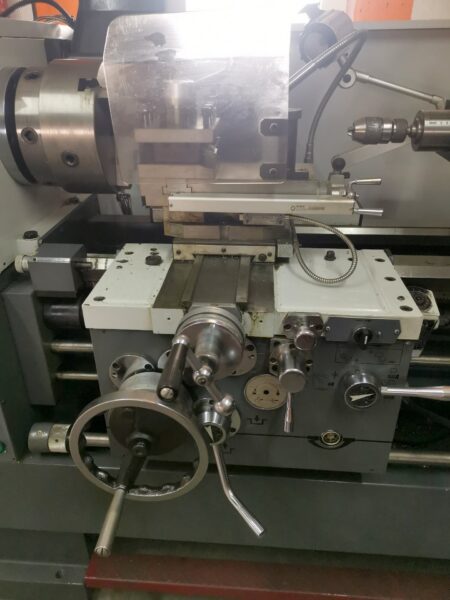

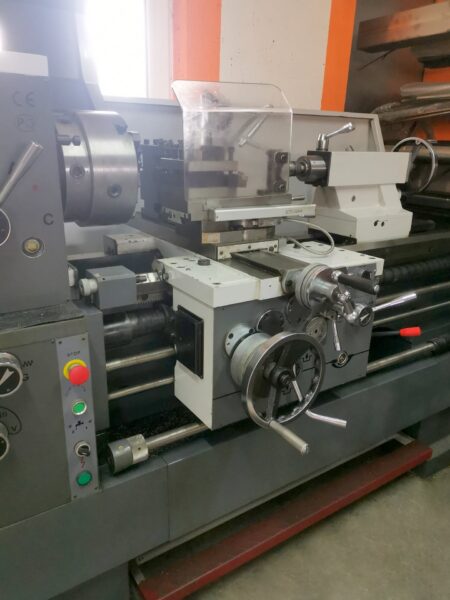

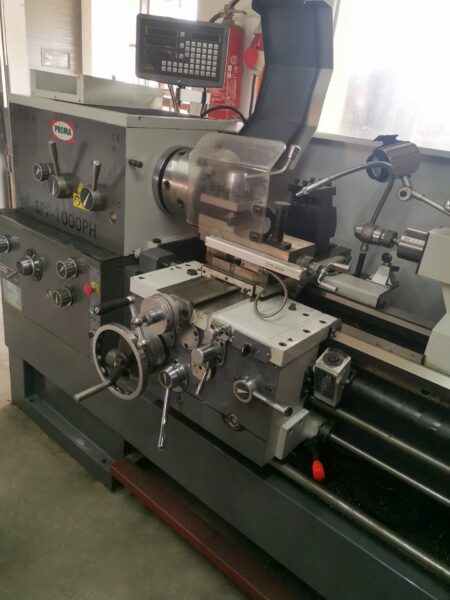

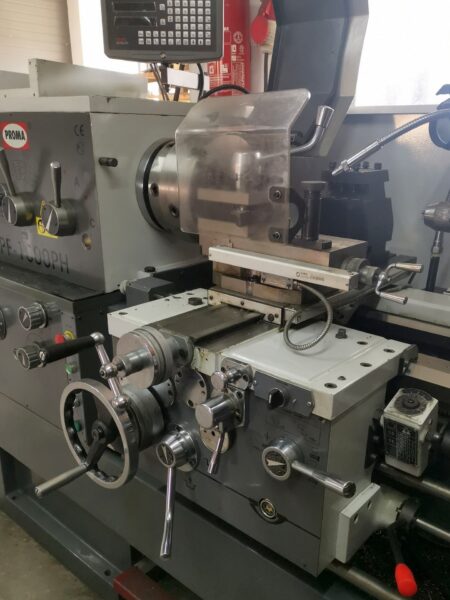

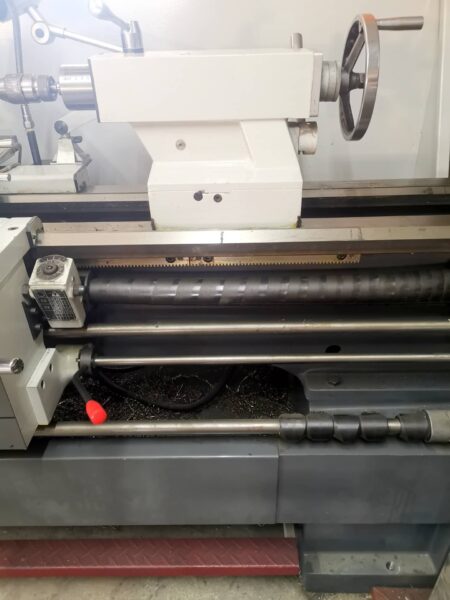

PROMA SPF-1000PH univerzális eszterga 2019-ben gyártották a Cseh Köztársaságban. A gépet belső és külső hengeres, kúpos és homloklapok precíziós megmunkálására, valamint hornyolásra, rúdforgatásra, fúrásra és menetvágásra tervezték, állítható menetlöketmérettel. Az optimális fordulatszám-skála és a kiváló minőségű öntöttvas konstrukció lehetővé teszi a nagy sebességű acél és keményfémhegyű szerszámok használatát.

A legfeljebb 1000 mm hosszú munkadarabok megmunkálása teljesen megvilágított munkaterületen történik egy nagy teljesítményű, 12 fordulatszámfokozatú, 25 és 1800 fordulat/perc közötti sebességfokozattal rendelkező orsó segítségével. A hagyományos eszterga széleskörű felszereltségéhez tartozik egy SINO SDS6-3V digitális kijelző és egy 3-pofás univerzális tokmány. A PROMA SPF 1000PH gép teljes tömege 2635 kg.

A PROMA SPF-1000PH eszterga műszaki adatai

• maximális esztergahossz: 1000 mm
• maximális esztergálási átmérő (a csúszda felett): 275 mm
• maximális esztergálási átmérő (az ágy felett): 460 mm
• maximális esztergálási átmérő (a nyereg aljzat felett): 690 mm
• hosszirányú előtolási tartomány: 0,04-2,456 (122 fok.) mm/ford.
• keresztirányú előtolási tartomány: 0,016-0,982 (122 fok.) mm/ford.
• maximális orsófordulatszám: 1800 rpm
• minimális orsófordulatszám: 25 rpm
• az orsó fordulatszám-beállítási fokozatok száma: 12
• orsó hézag: 80 mm
• nyerges foglalat hossza: 200 mm
• hüvely túlnyúlás hossza: 170 mm
• Witworth menetek: 3¼-96 (45 fok.) DP
• hüvelykes menetfokozatok száma: 61 fok.
• hüvelykes menettartomány: 1⅝-72 menet/1
• metrikus menetek: 0,5-20 mm
• metrikus menetfokozatok száma: 24 fok.
• moduláris menetek: 0,25-10 mm (20 fok.)
• csatlakozási teljesítmény: 5,5 kW
• tápegység: 3x 400 V; 50 Hz
• méretek (hosszúság x szélesség x magasság): 2310 x 1000 x 1255 mm
• SPF-1000PH gép súlya: 2635 kg

Az univerzális eszterga felszereltsége

• digitális kijelző: SINO SDS6-3V
• 4-pofás tokmány (pofák külön állíthatóak) Ø 300 mm befogó karimával
• 3-pofás univerzális tokmány Ø 250 mm
• orsókúp: Morse MK7
• hüvelyk kúpos: Morse MK5
• rögzített esztergapad-központ: Morse MK7
• forgó esztergapad-központ: Morse MK5
• rögzített teleszkóp Ø 190 mm
• csúszó teleszkóp Ø 40 mm
• befogó homloklap Ø 410 mm
• hűtőrendszer
• a csúszka központi kenése
• lábfék
• elektromos végálláskapcsoló
• mechanikus megálló
• menetjelző
• munkaterület megvilágítása
• fogaskerékkészlet
• szerelőszerszám
• beállítócsavarok
