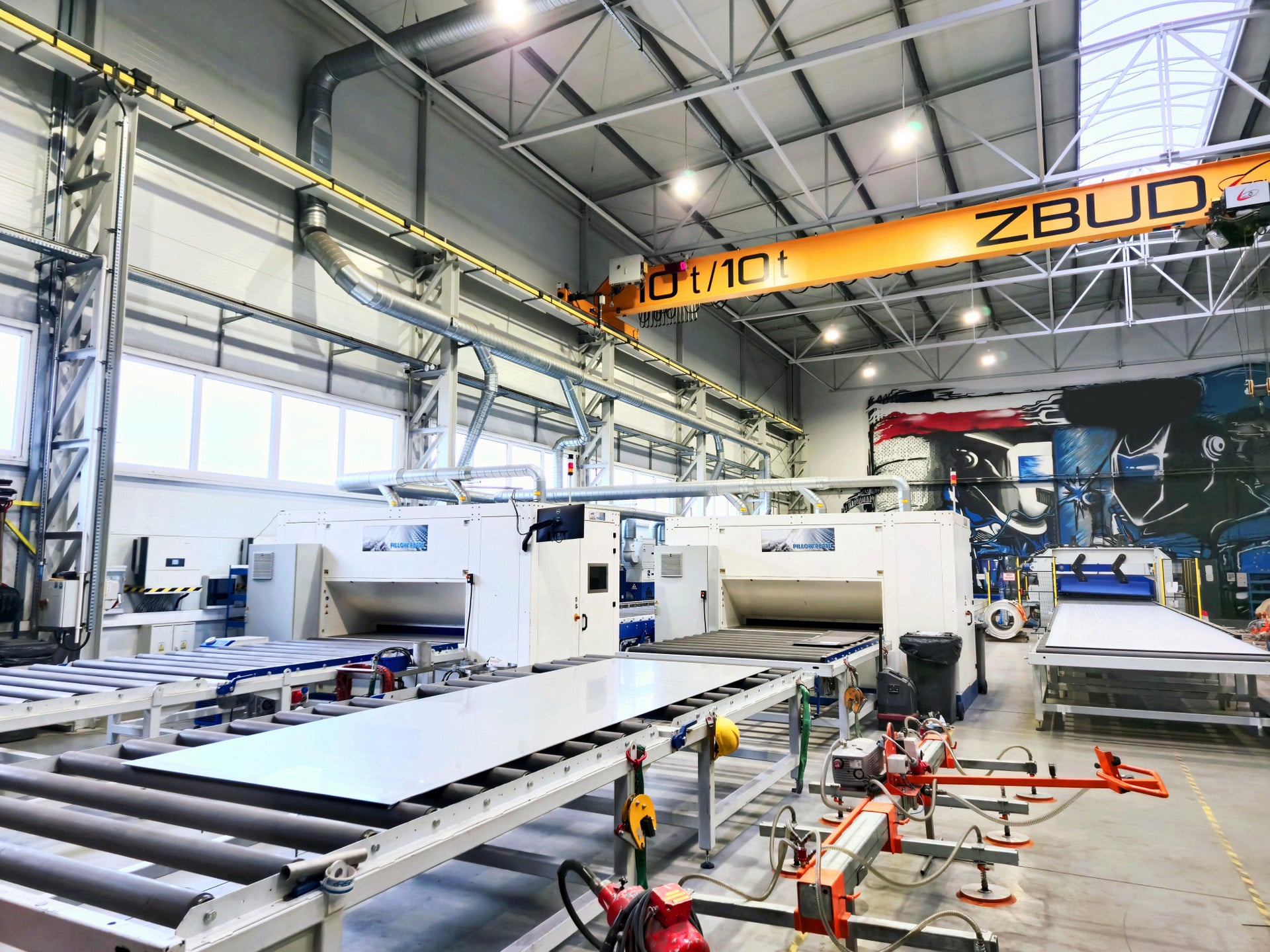

RODOMACH Pillow Plate gyártósor

RODOMACH Pillow Plate gyártósor 2020-ban épült meg. A Pillow Plate fűtő- és hűtőburok két rozsdamentes acéllemez lézeres ponthegesztéssel történő összeillesztésével jön létre. A körkörös kontúr kialakítása után a lemezt hidraulikusan szivattyúzzák, aminek eredményeképpen úgynevezett „párnák” keletkeznek. A nagy hőcserélő és áramlási felület növeli a hő/hideg átvitelt és csökkenti a termék fűtési/hűtési idejét. A megfelelő termohidraulikai tulajdonságok lehetővé teszik, hogy a konstrukciót nagynyomású körülmények között és a termékek széles skáláján, pl. hőcserélőkben, szűrőházakban és légkondicionáló kamrákban használják.

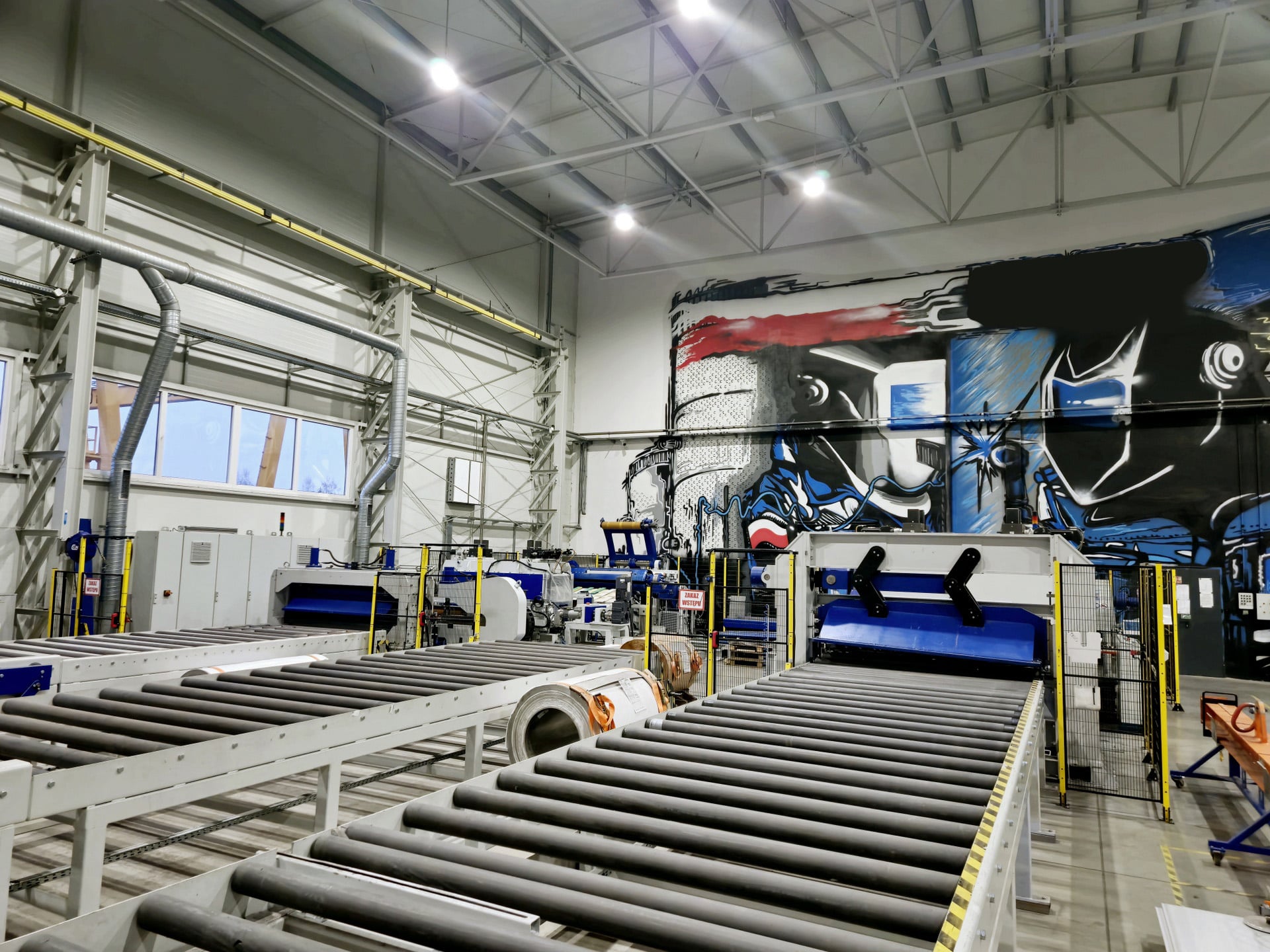

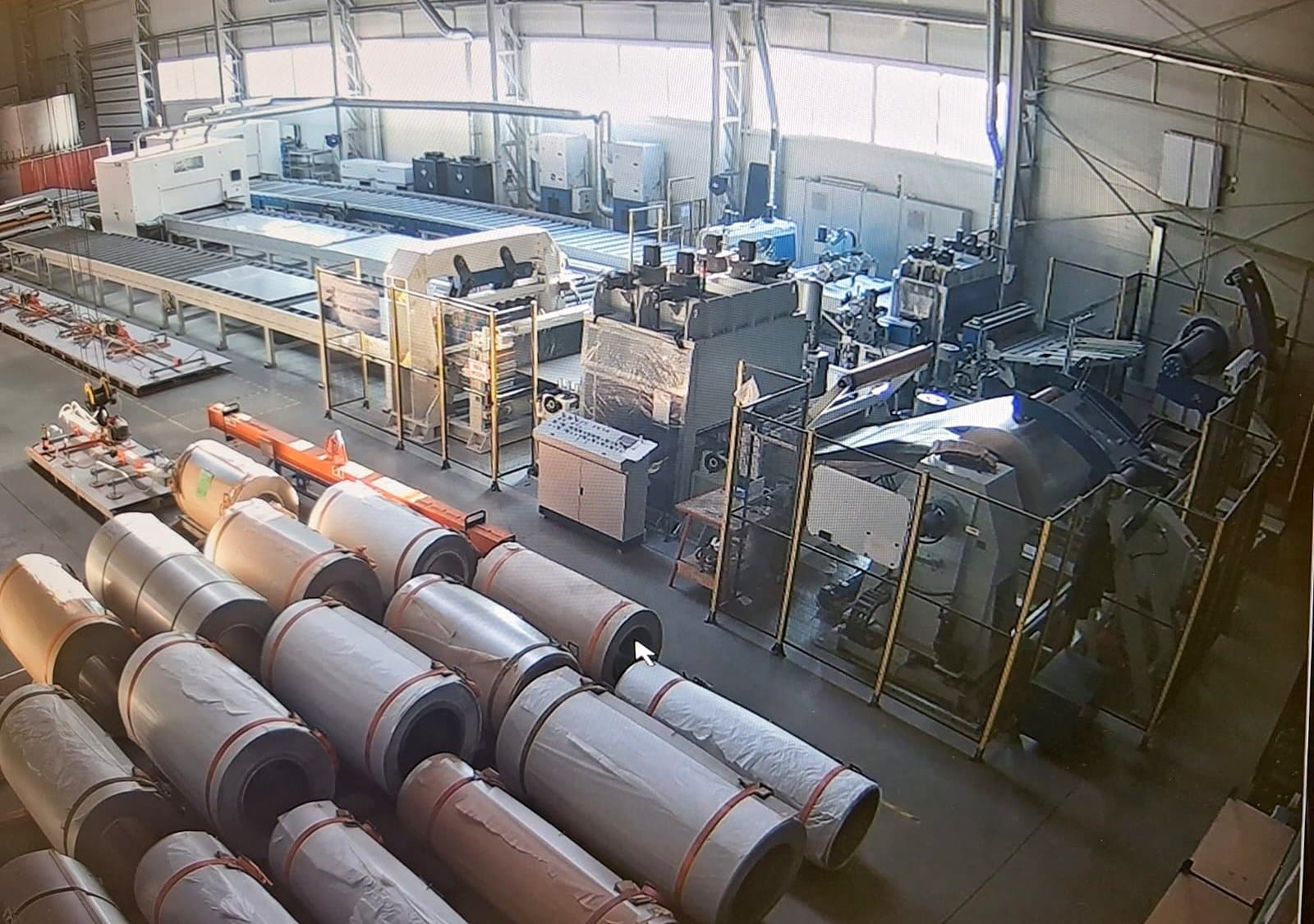

A Pillow Plate hőcserélők gyártósor a következő részekből áll:
1. hasítósor a legfeljebb 1,5 mm vastagságú fémlemezekhez

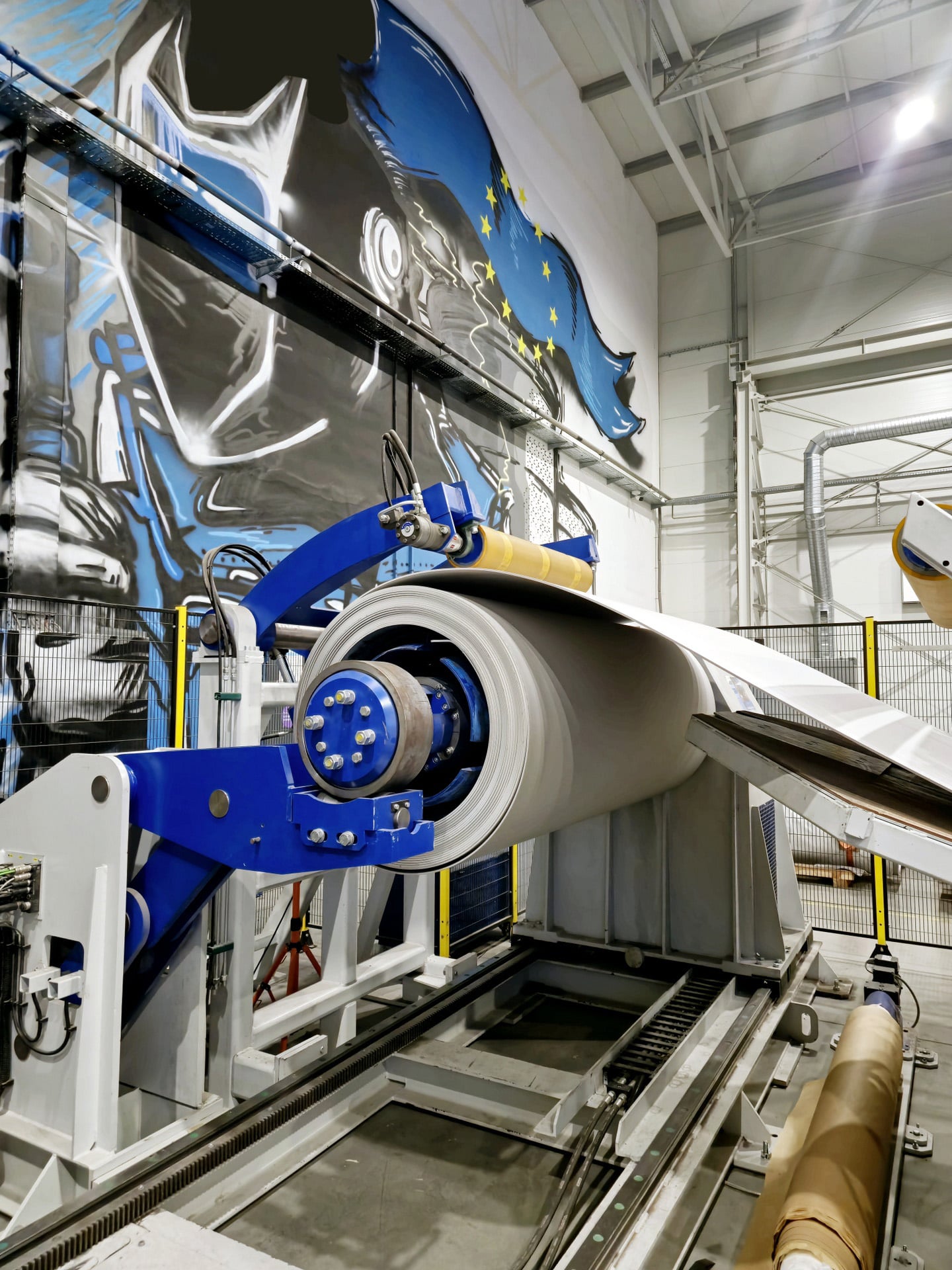

– lemezcsévélő
– betápláló és vezető rendszer

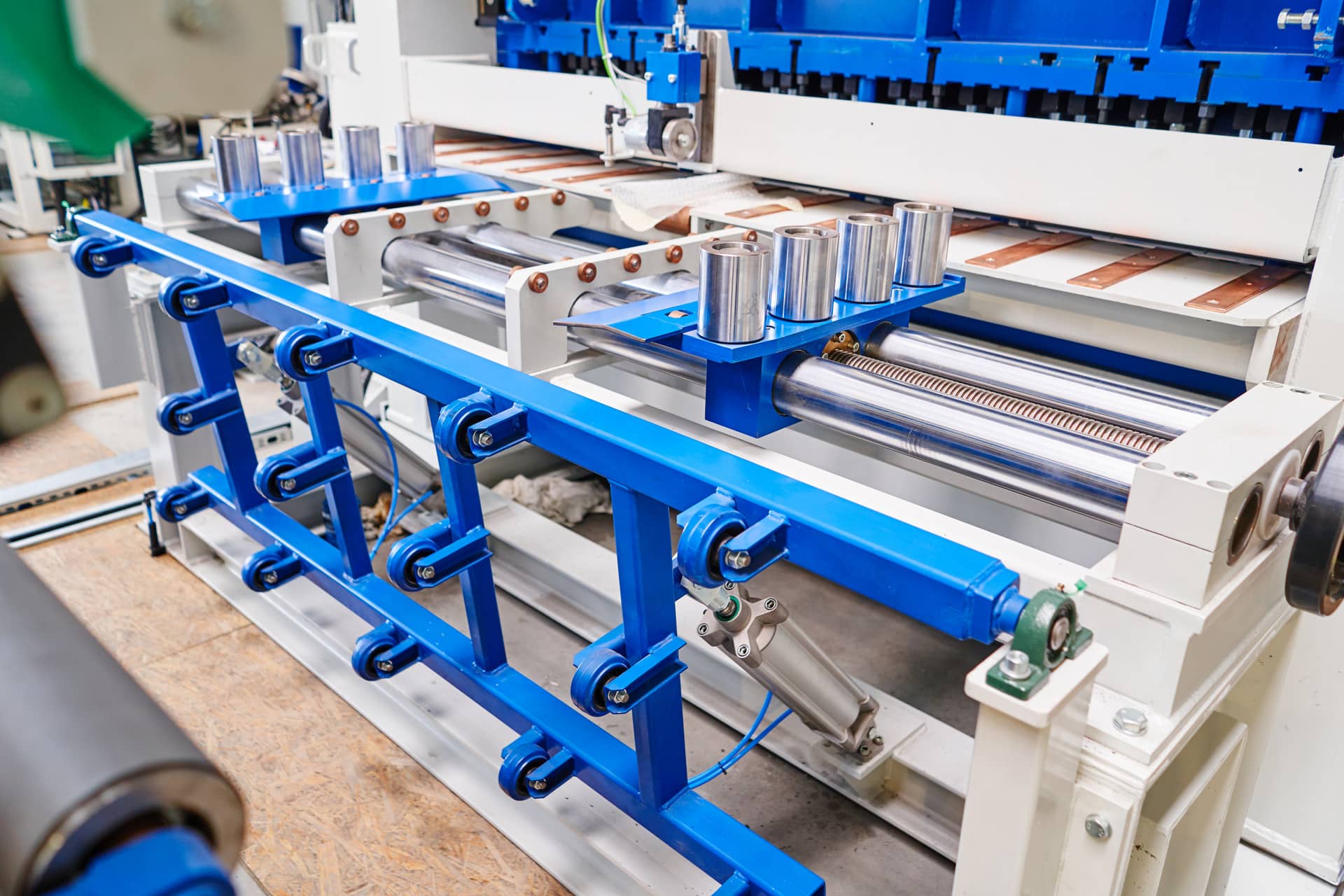

– lemezegyengető
– perforáló egység
– guillotine

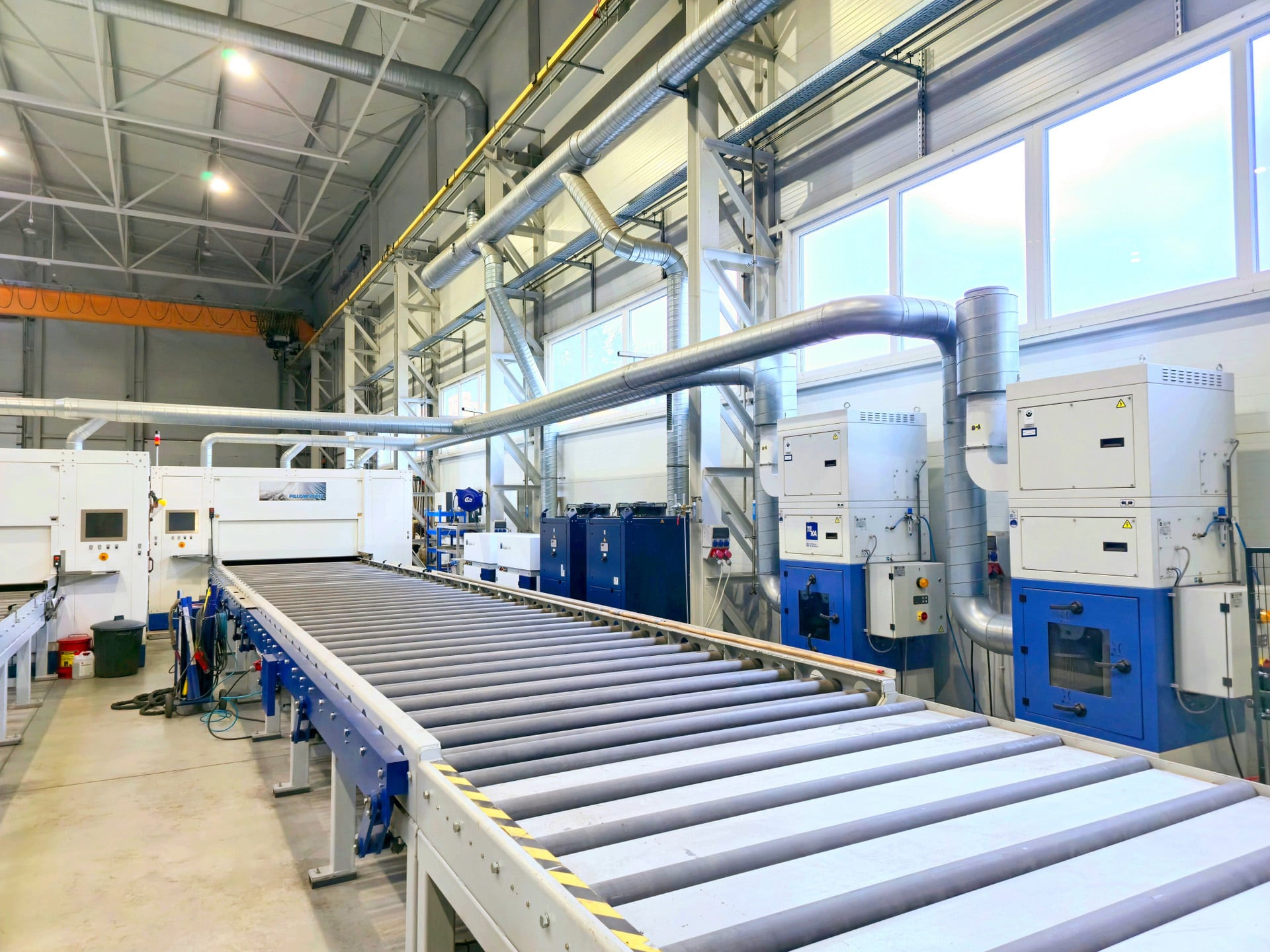

– görgős szállítószalag

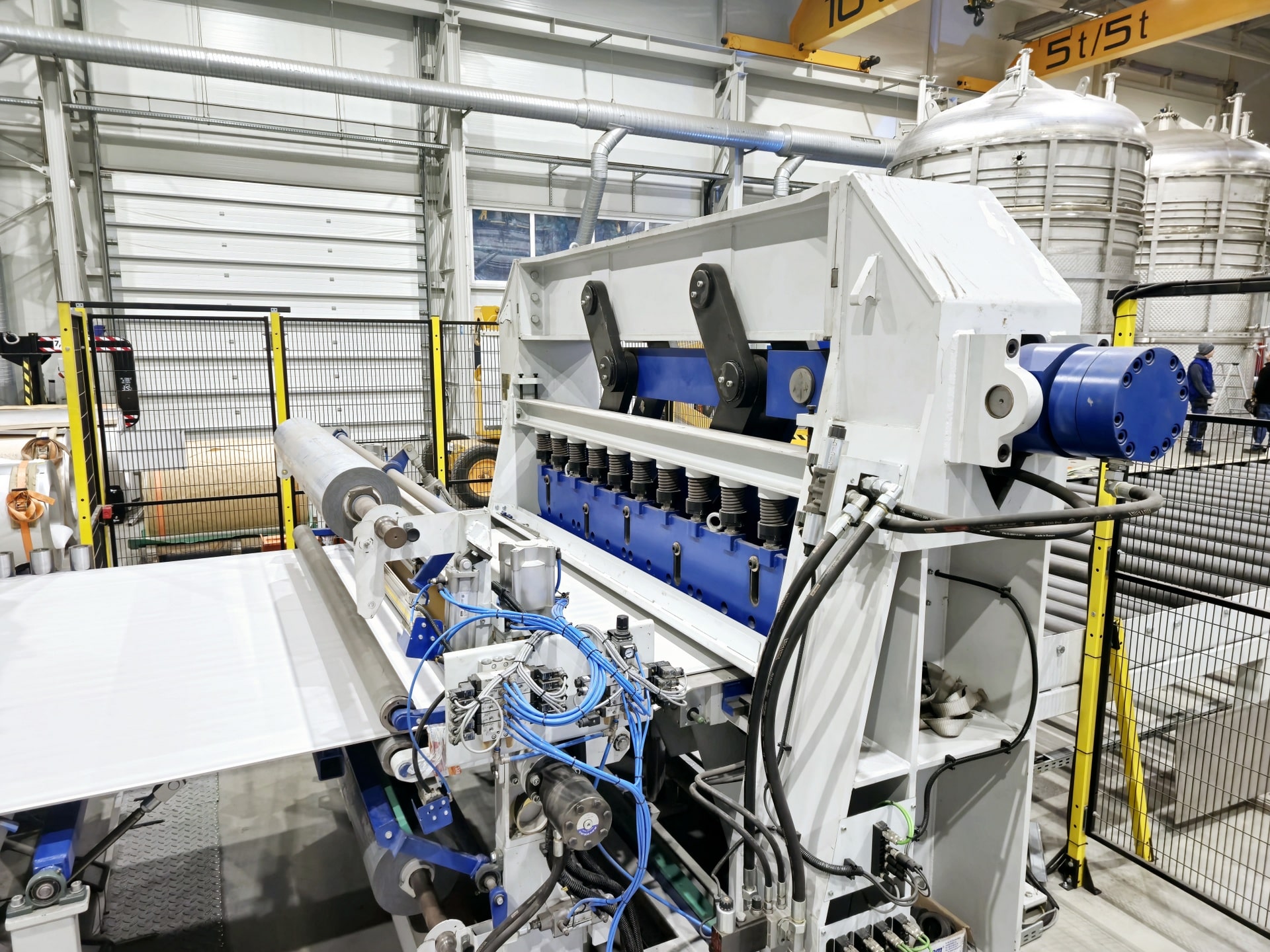

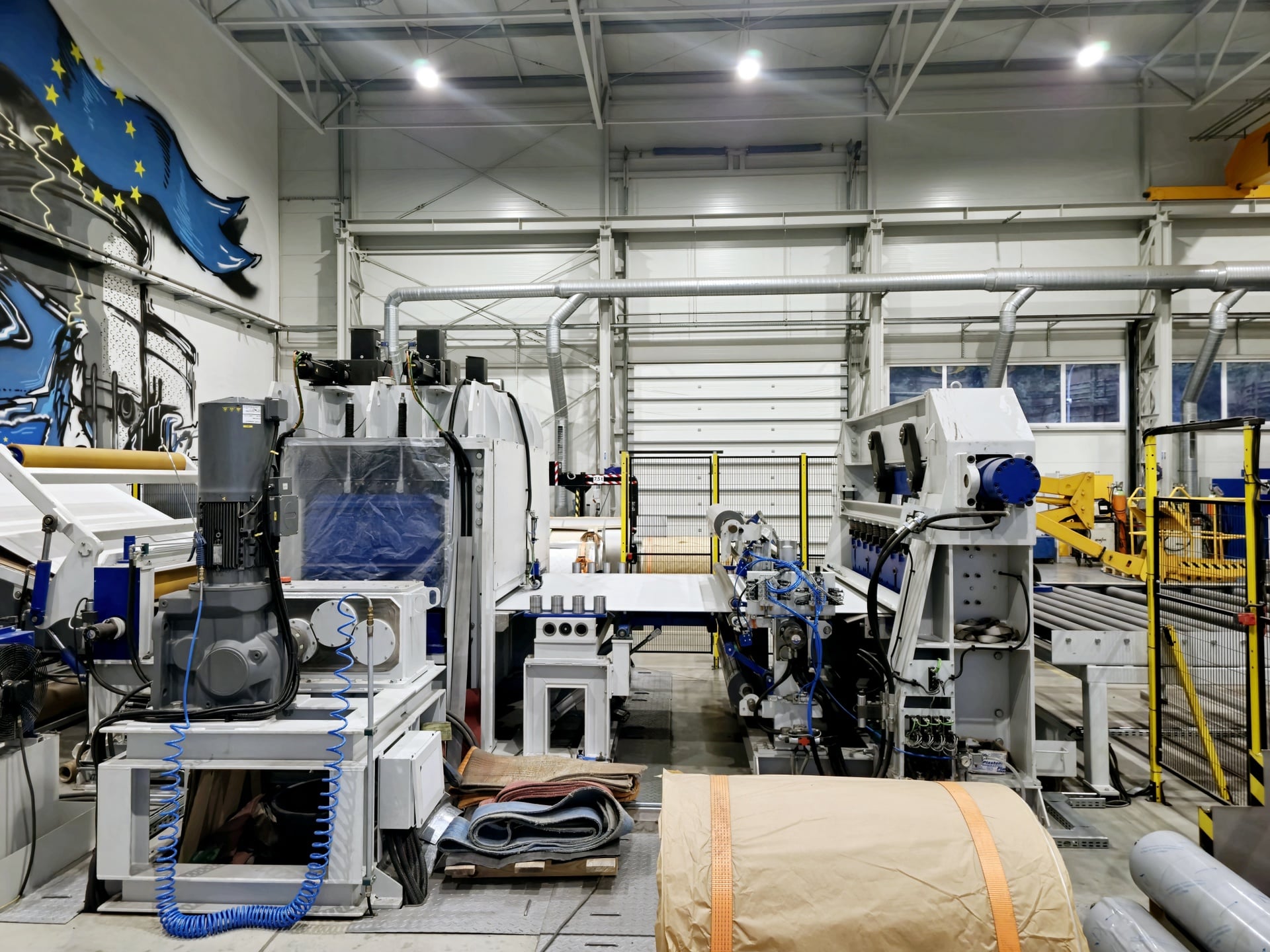

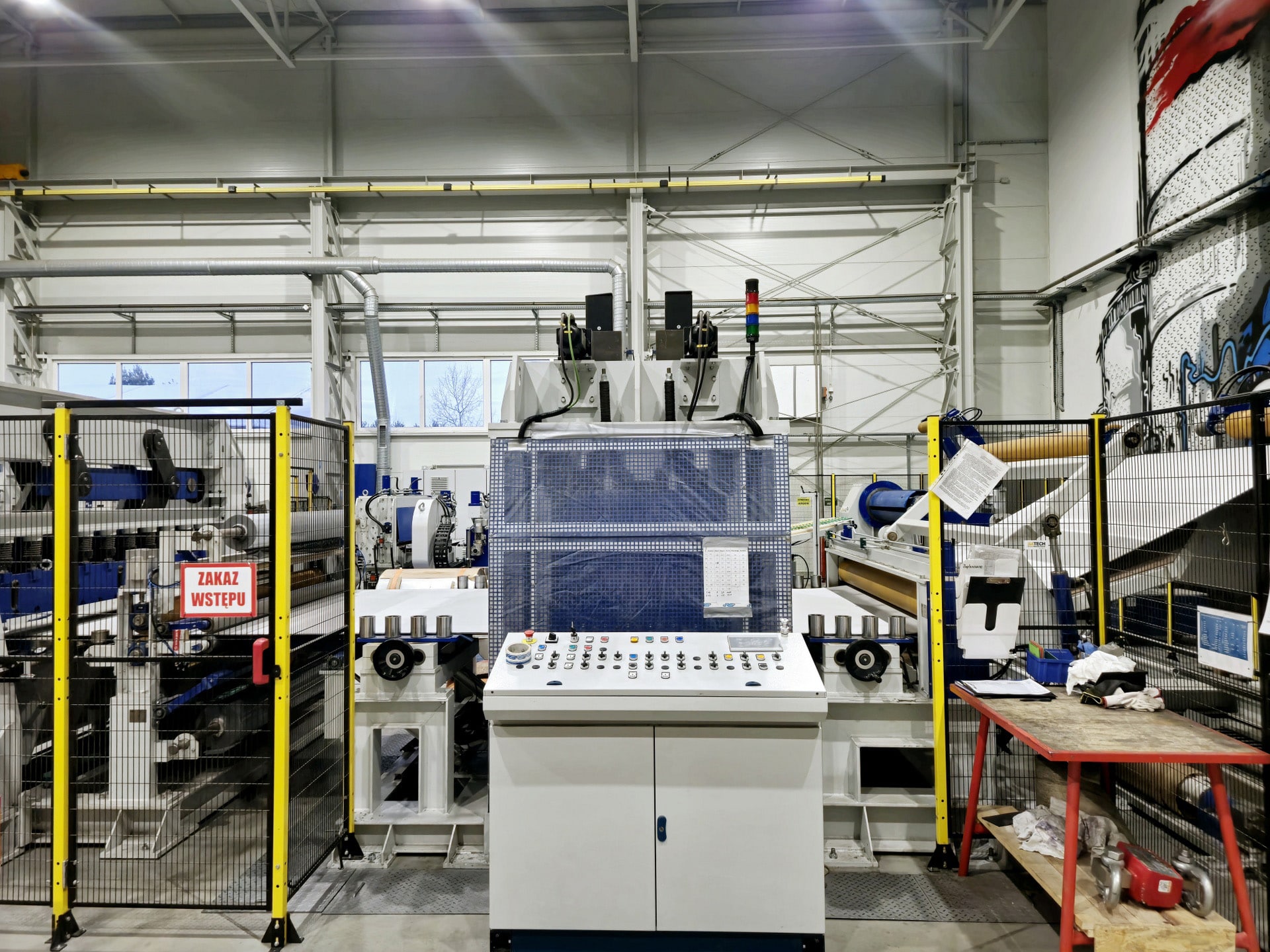

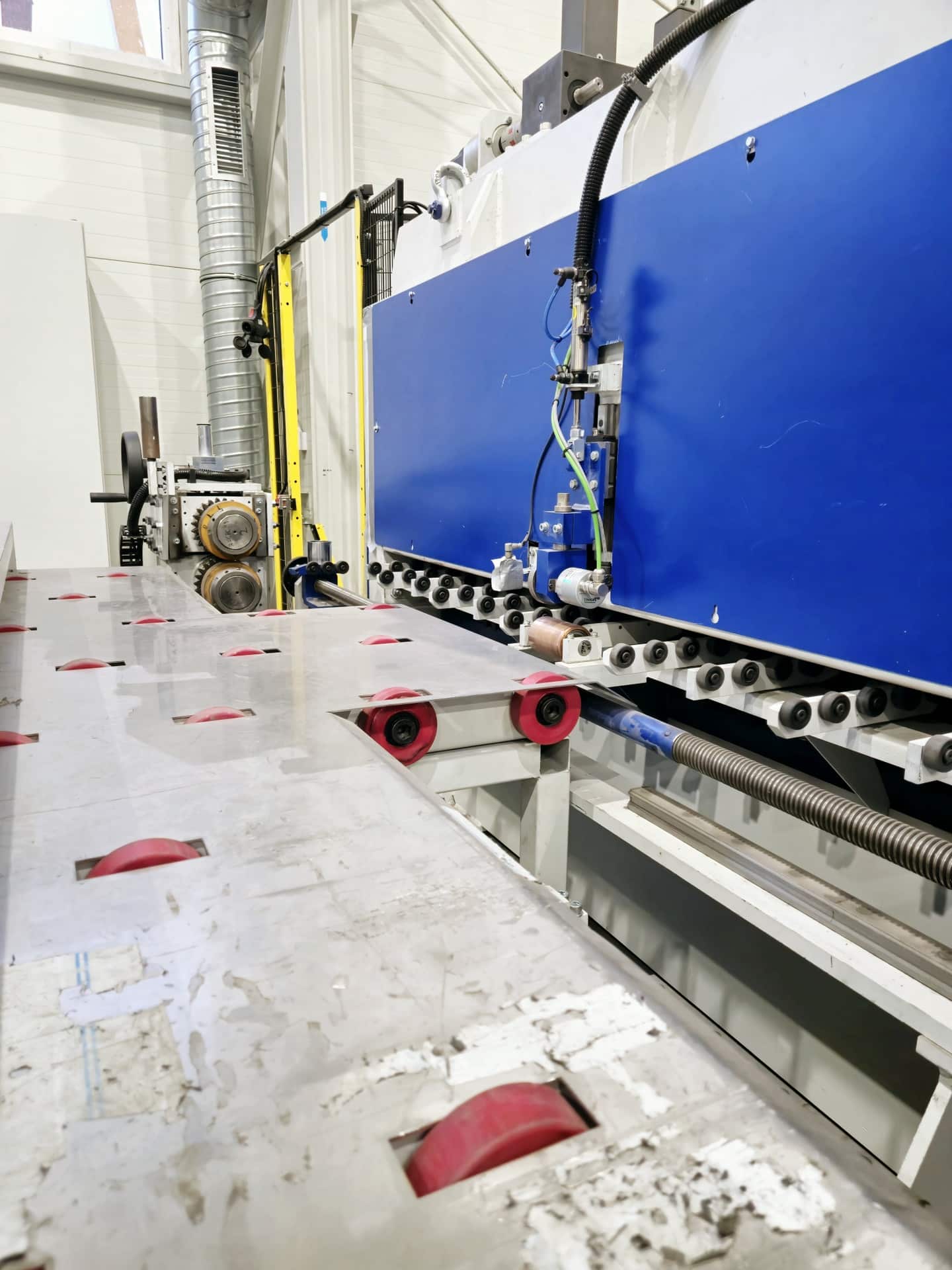

2. hasítósor a legfeljebb 6 mm vastagságú fémlemezekhez

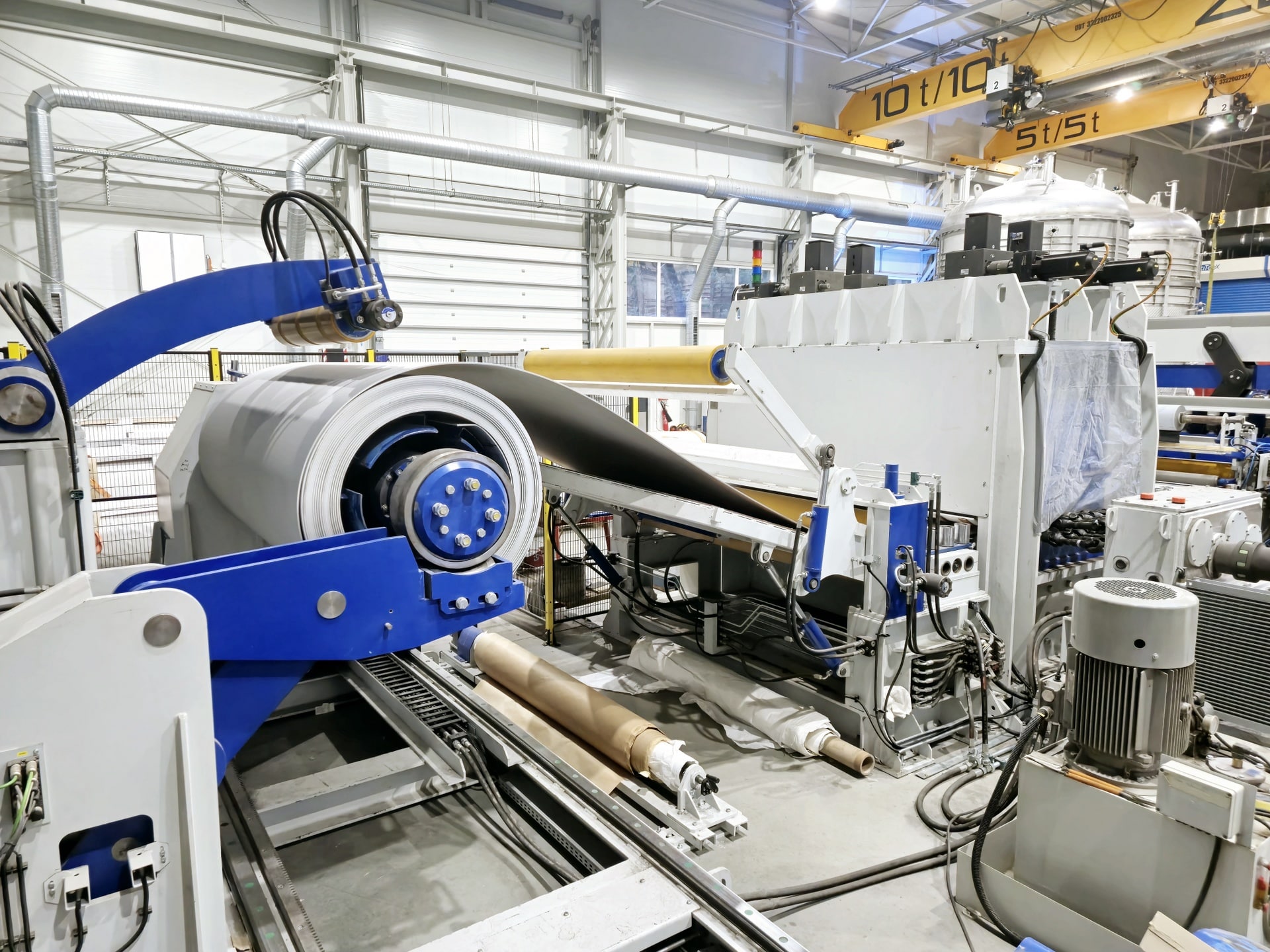

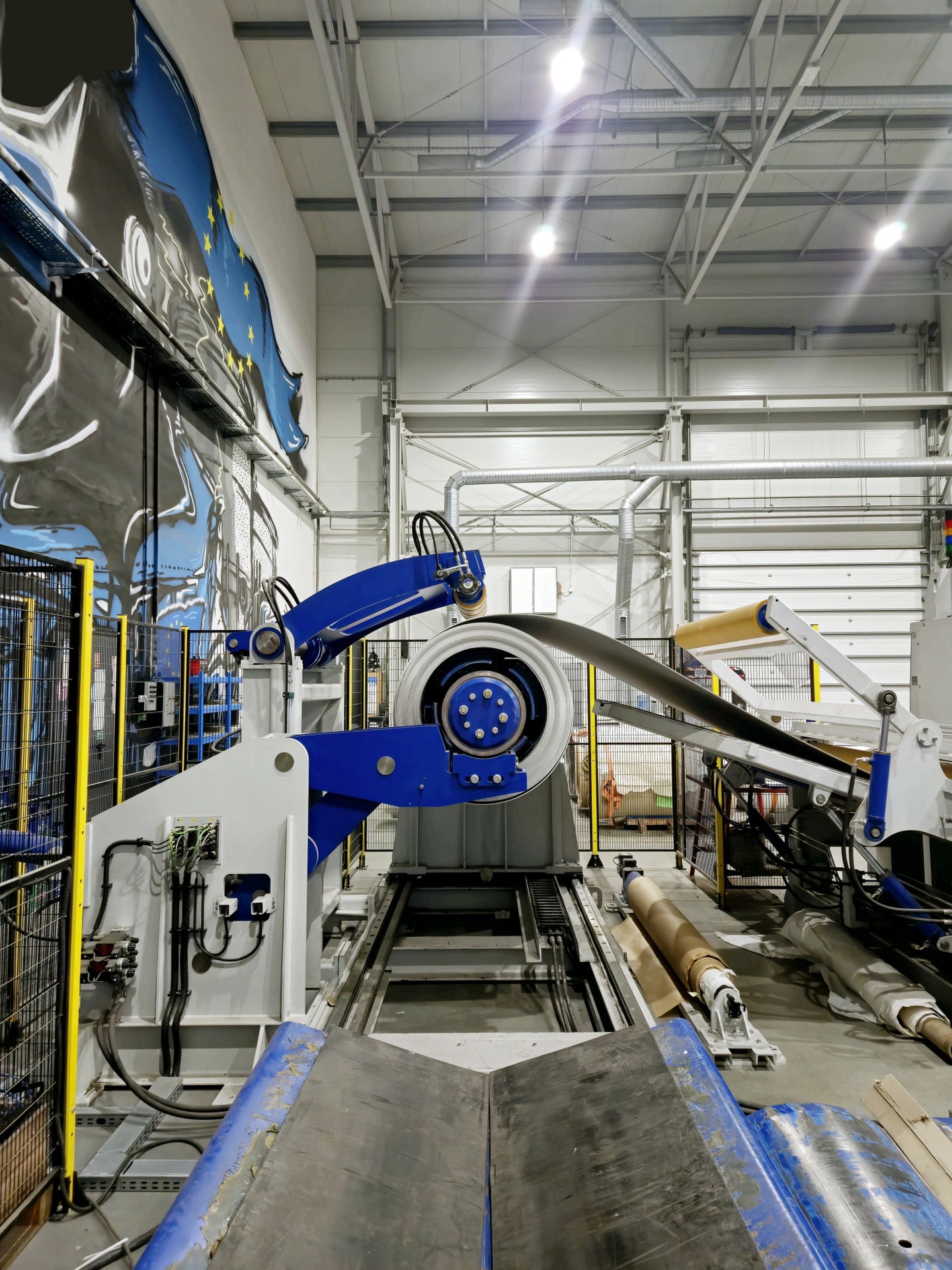

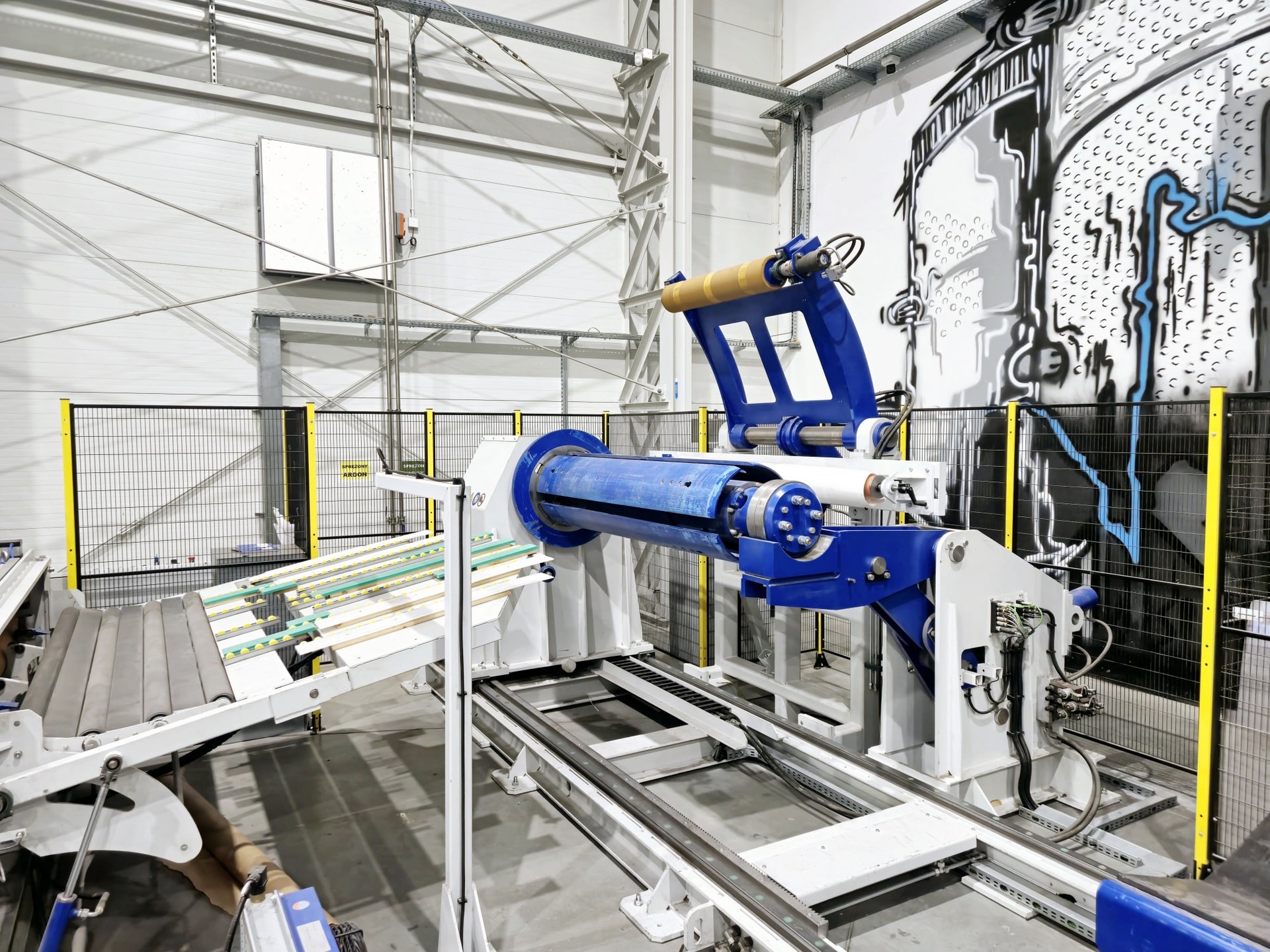

– lemezcsévélő
– adagoló és vezető rendszer

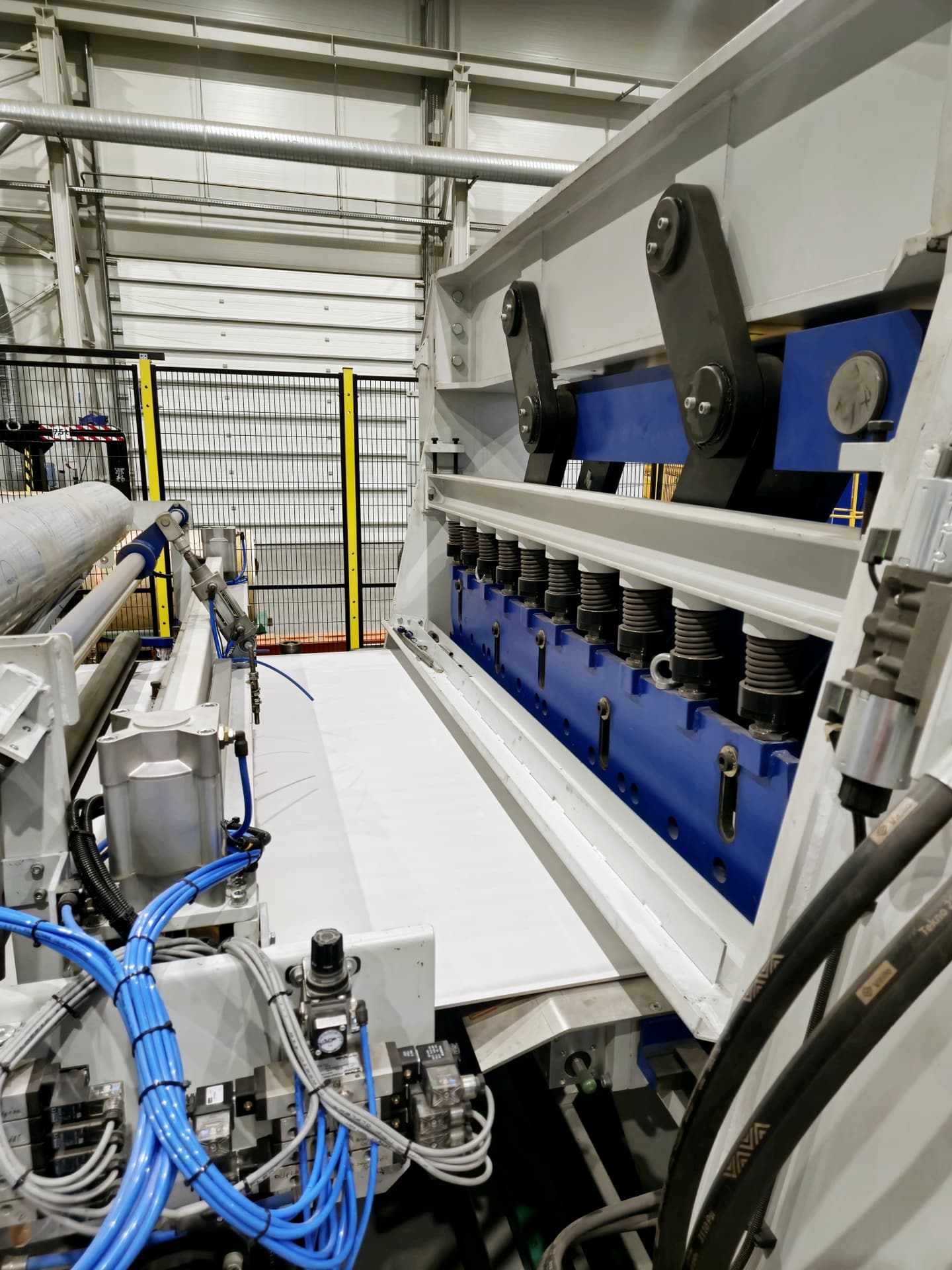

– lemezegyengető

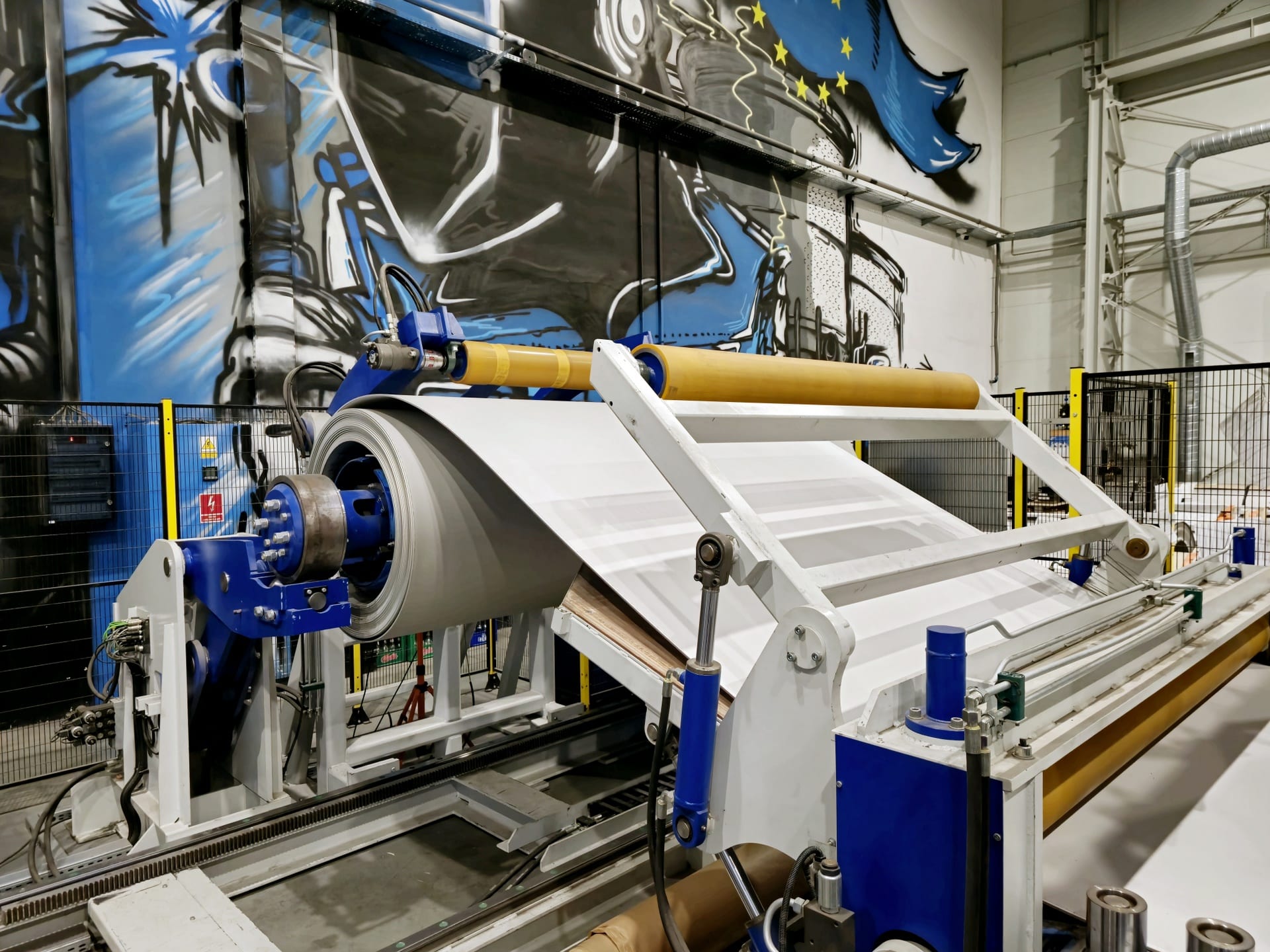

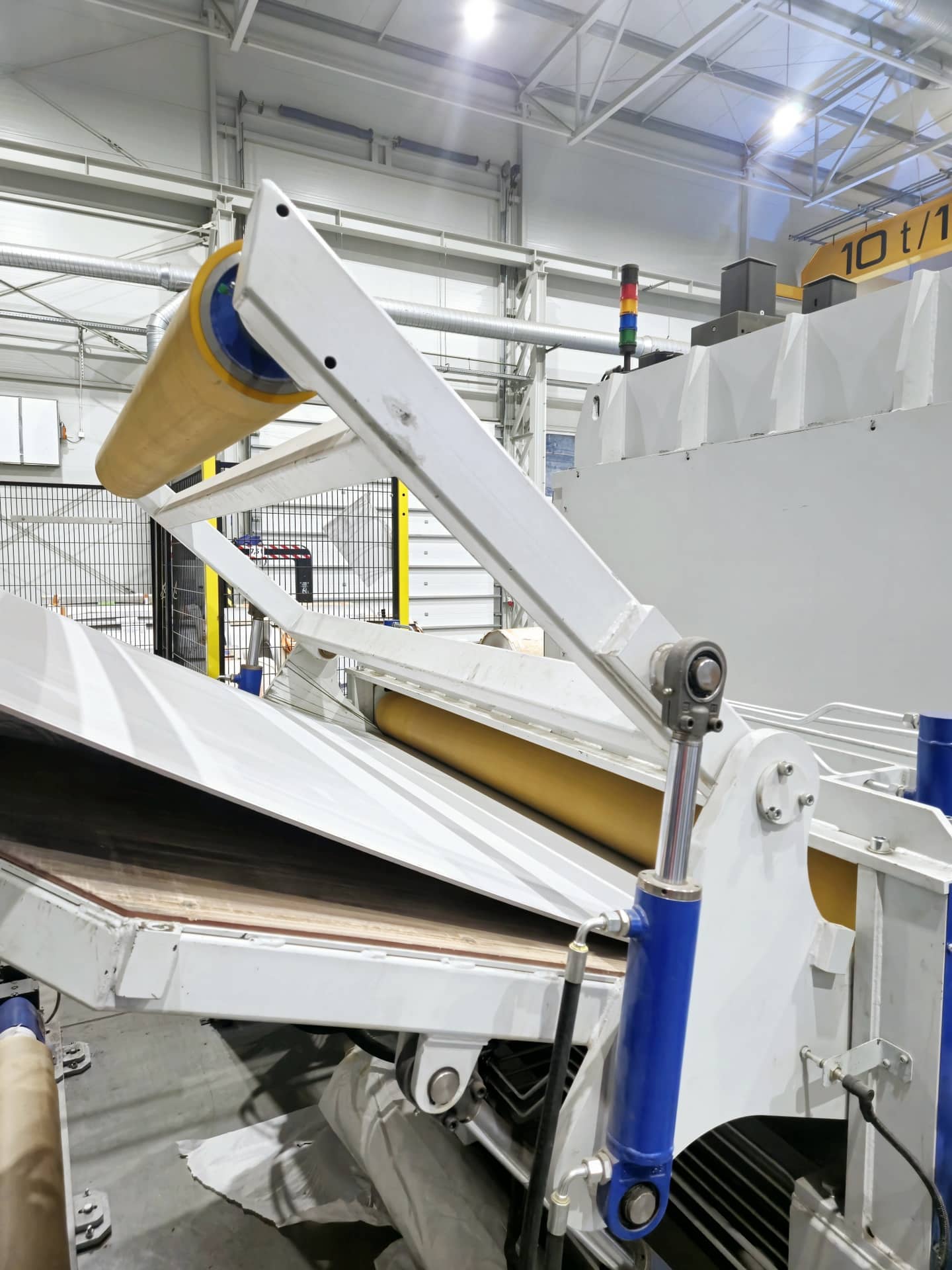

– lemezfóliázó rendszer

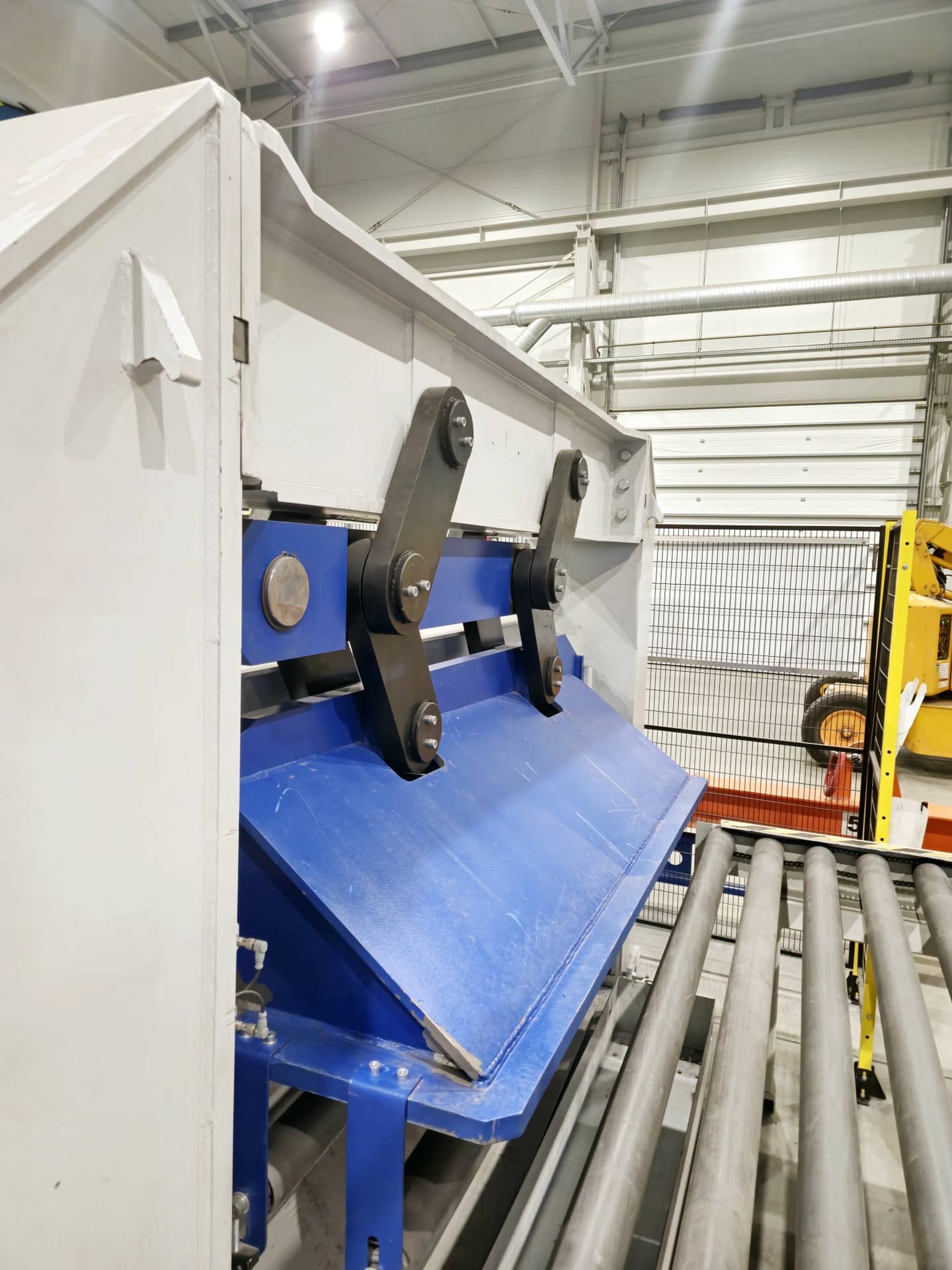

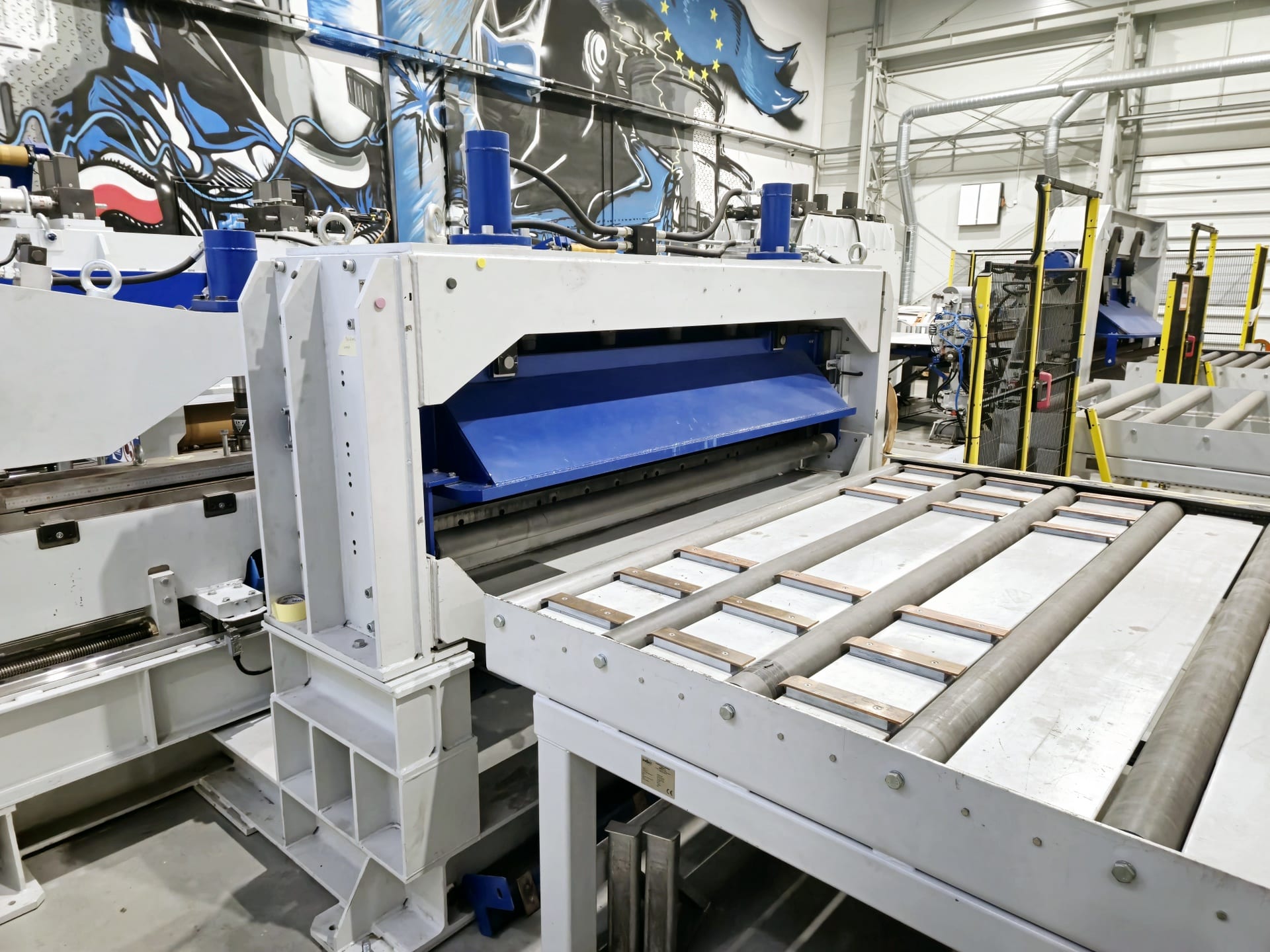

– guillotine
– görgős szállítószalag

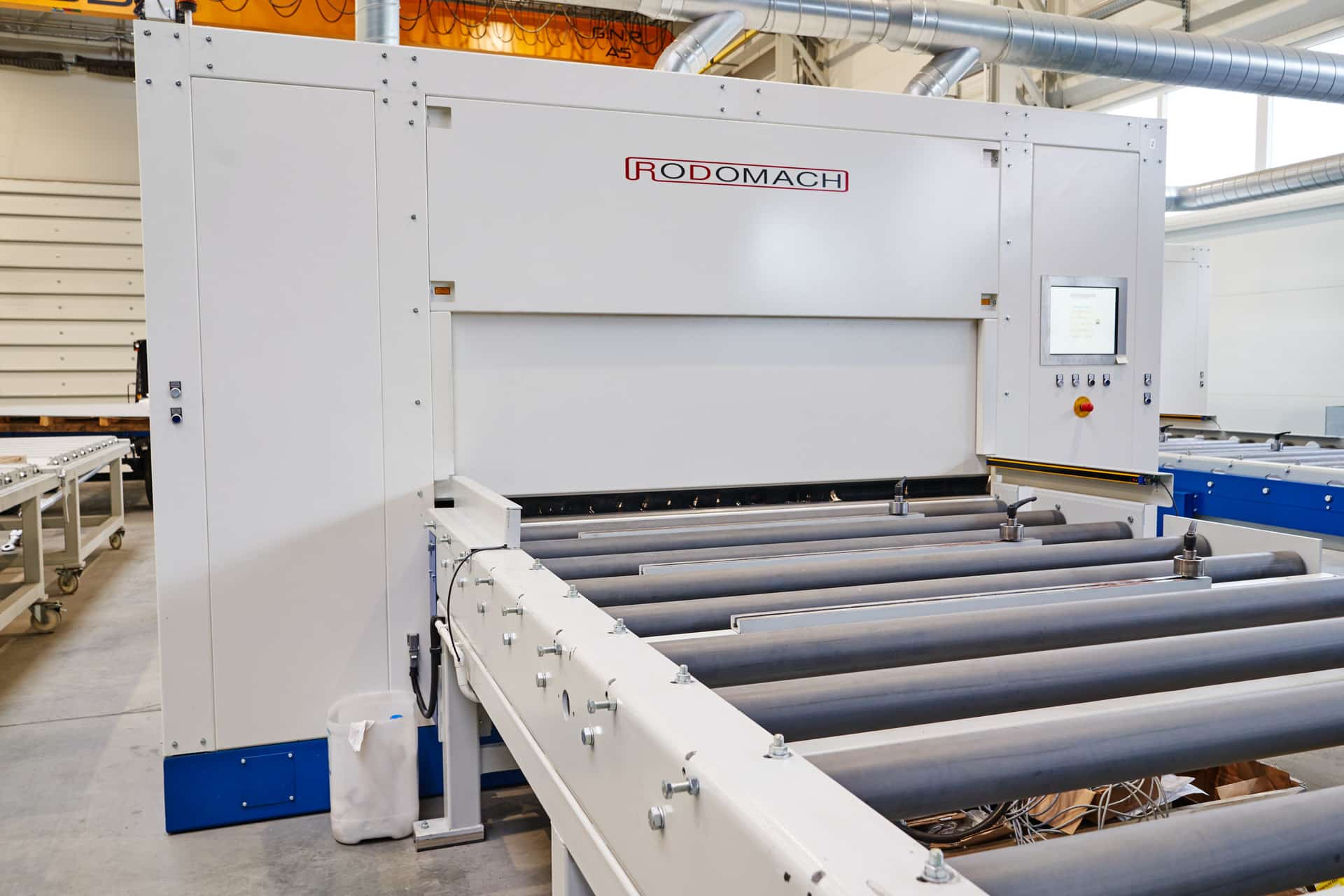

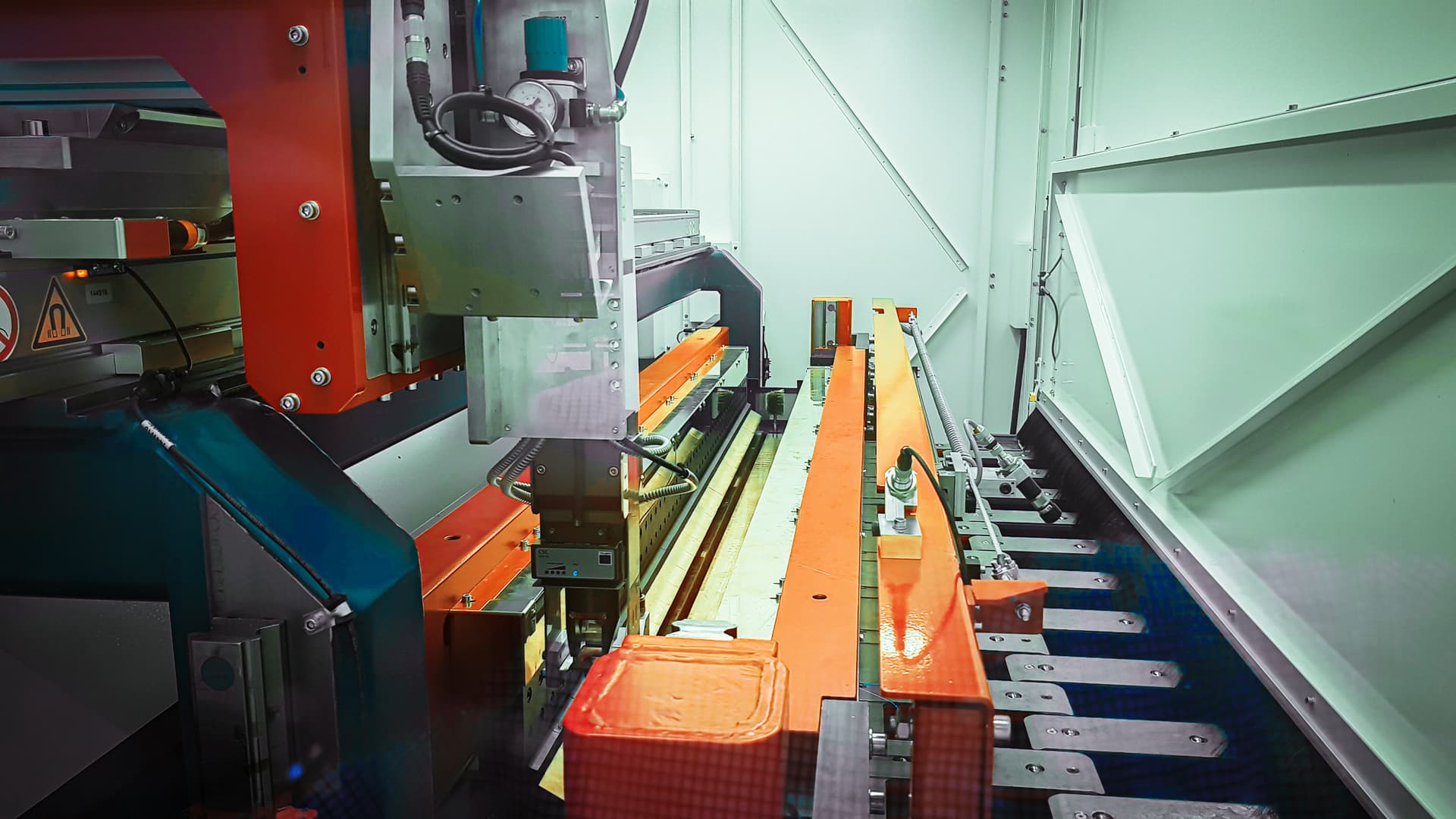

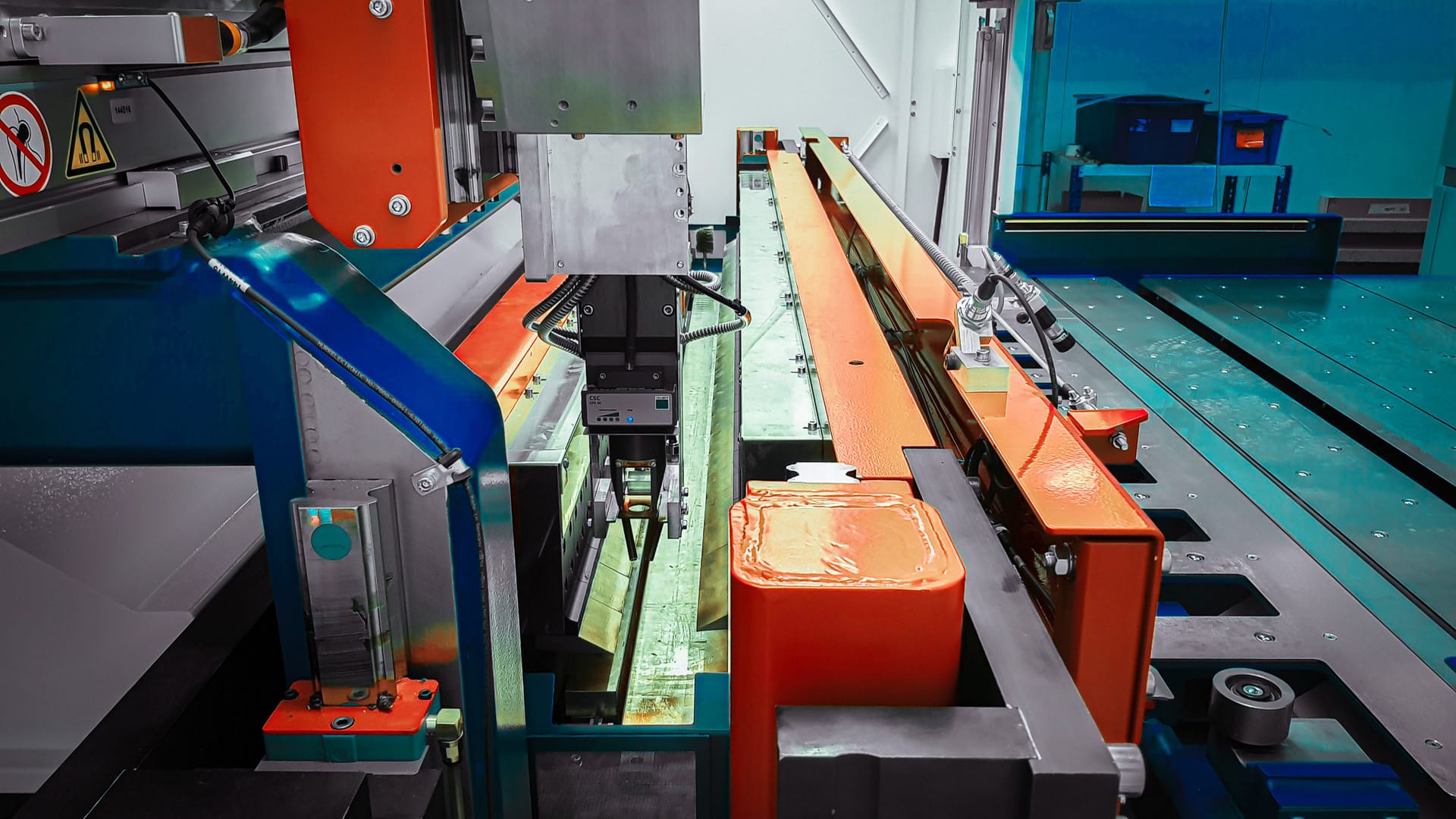

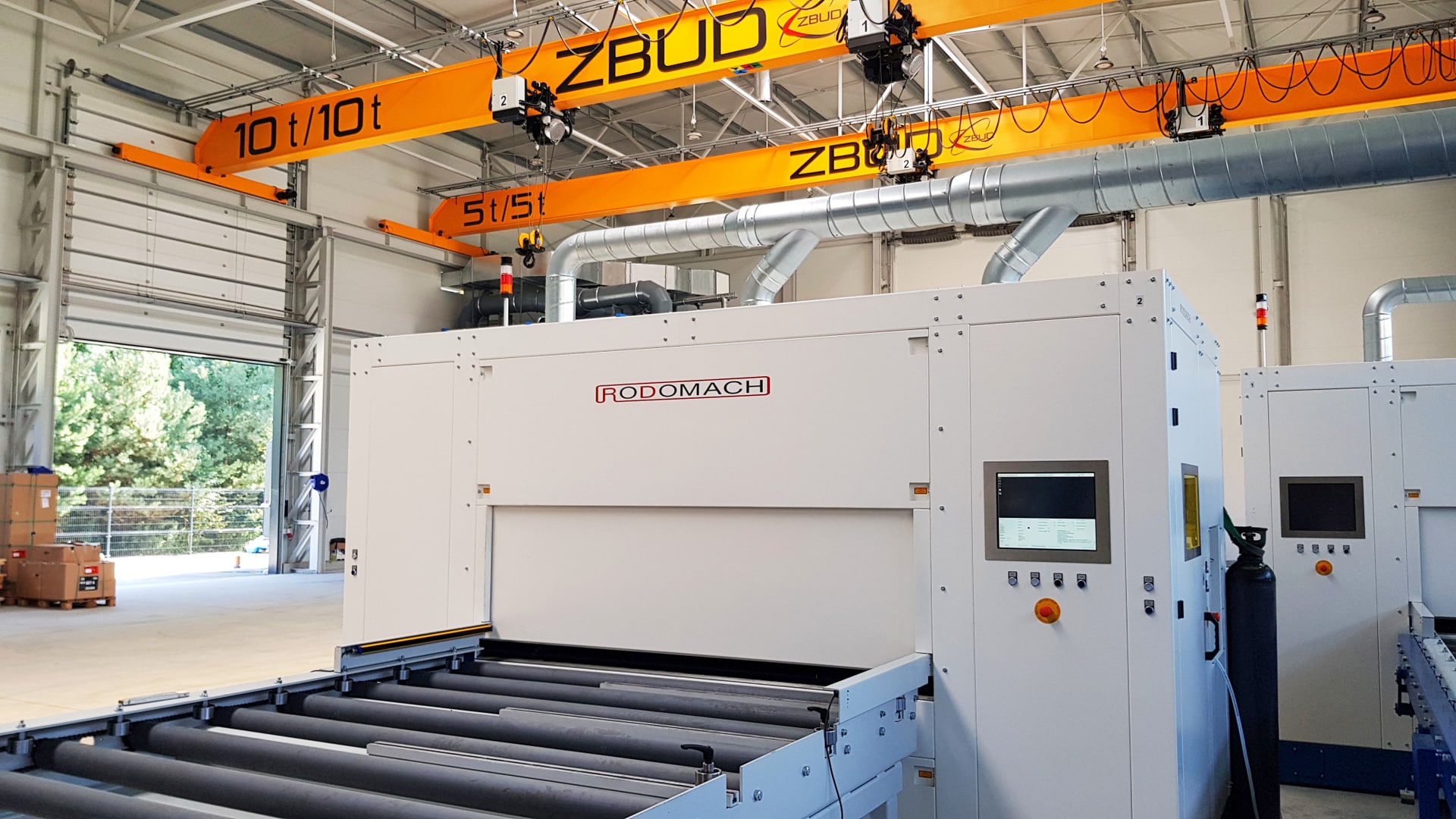

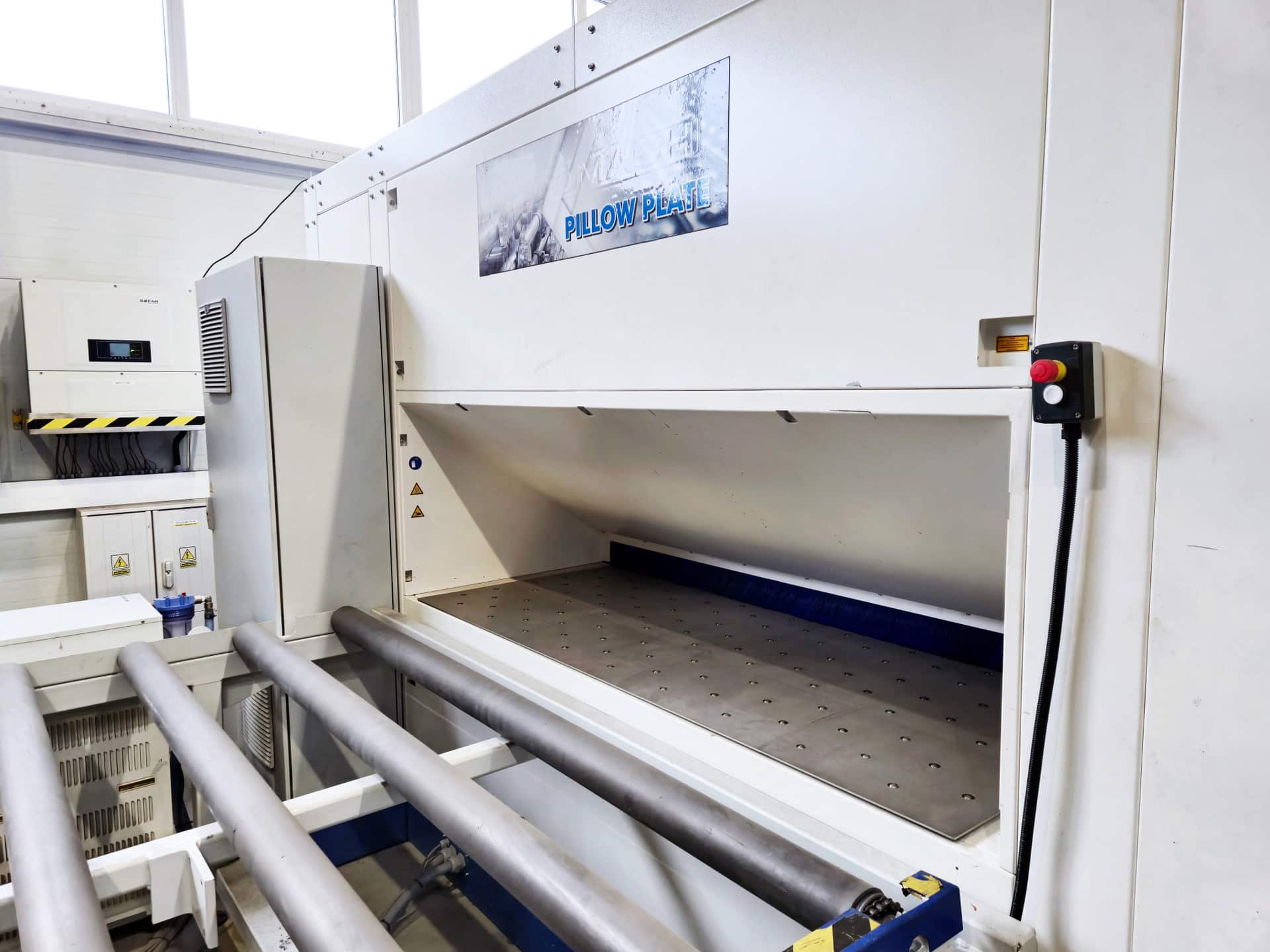

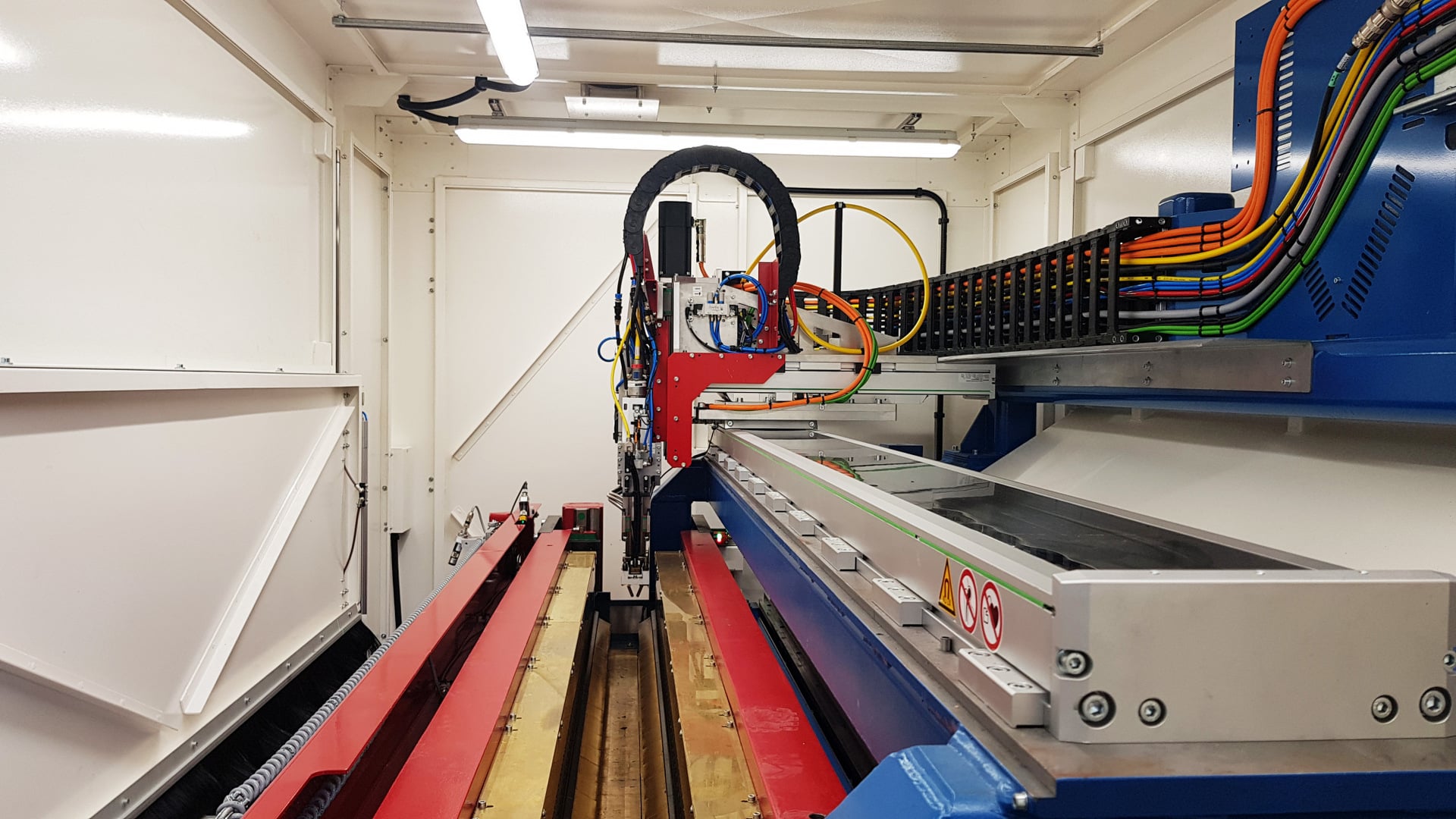

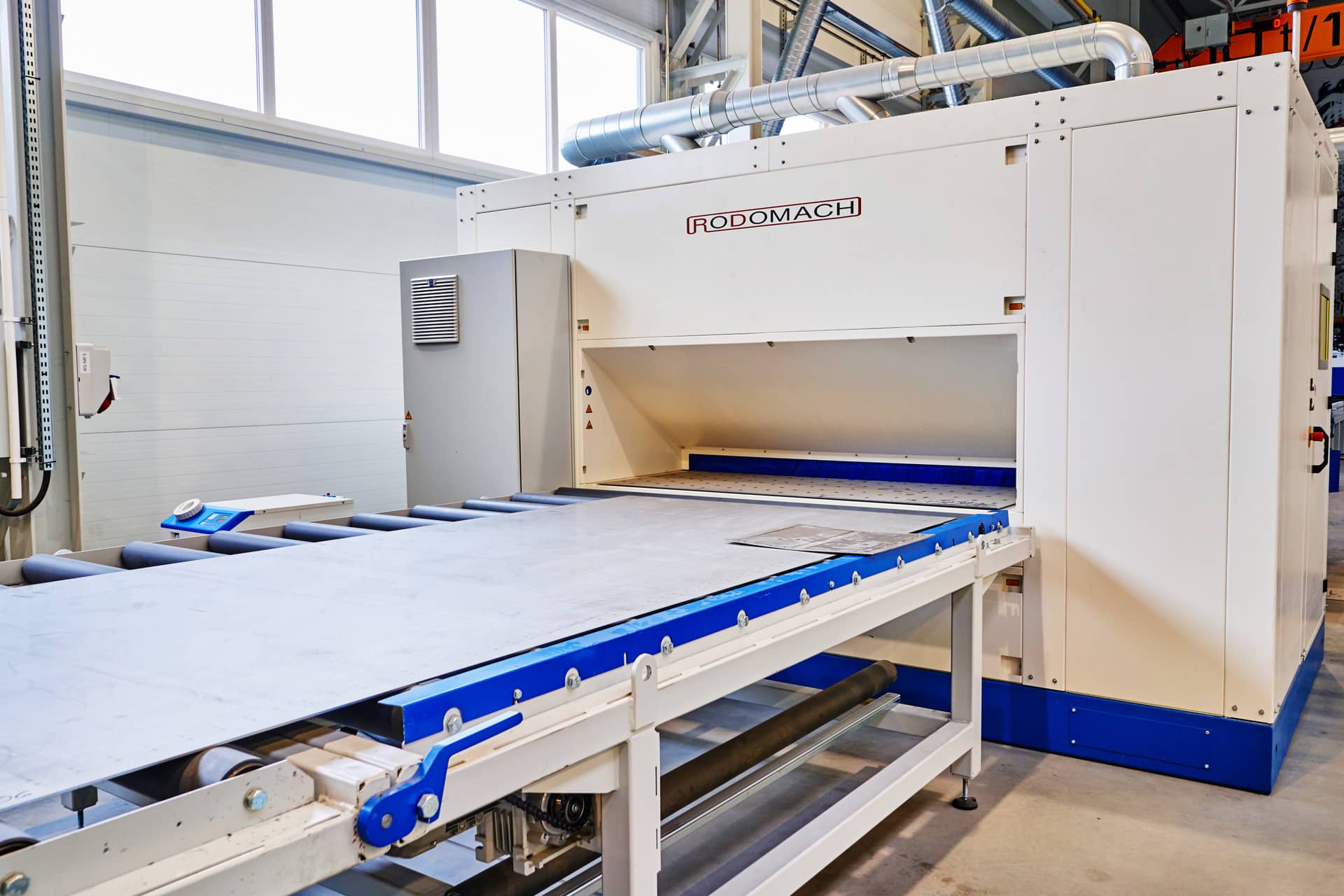

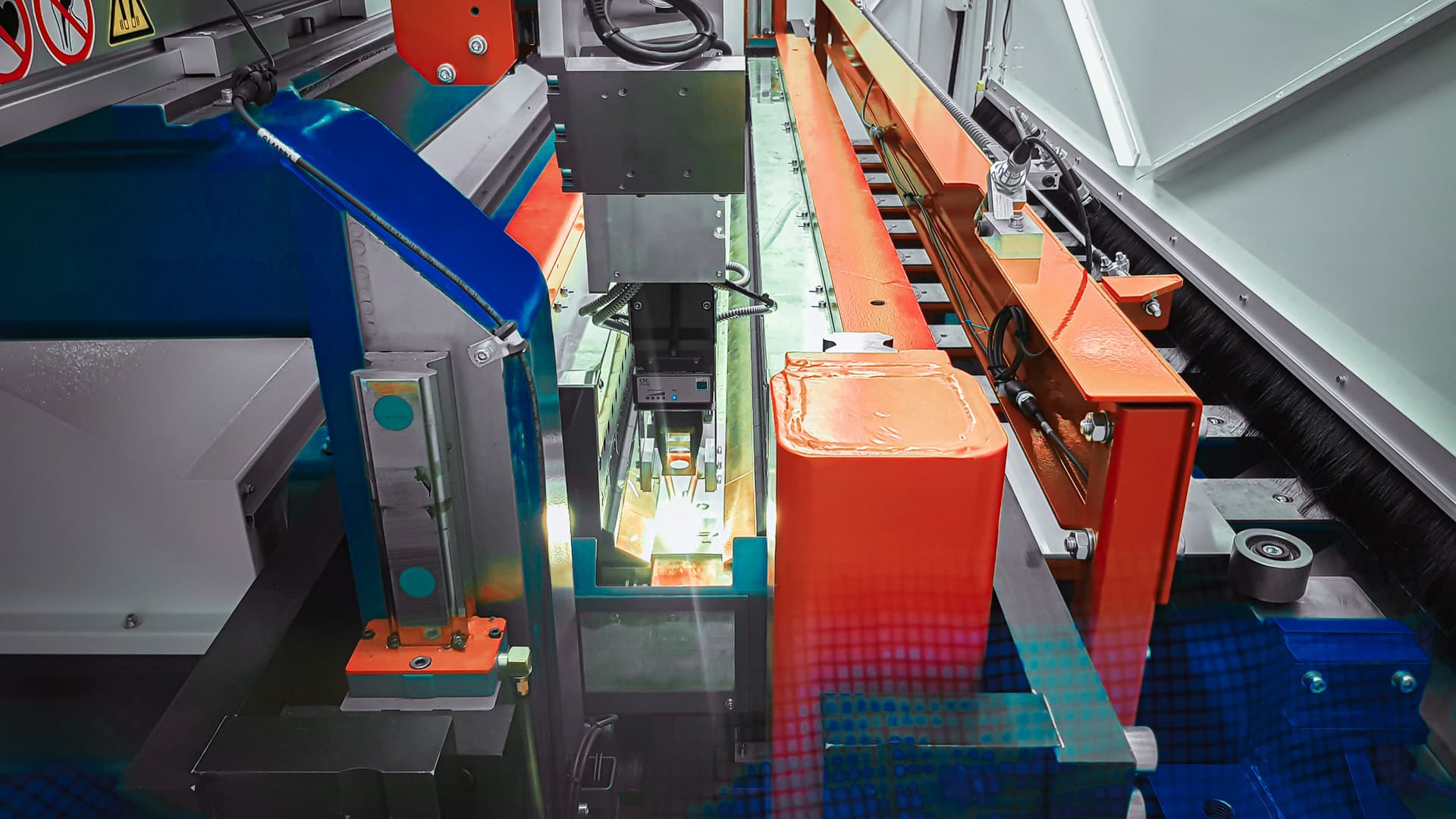

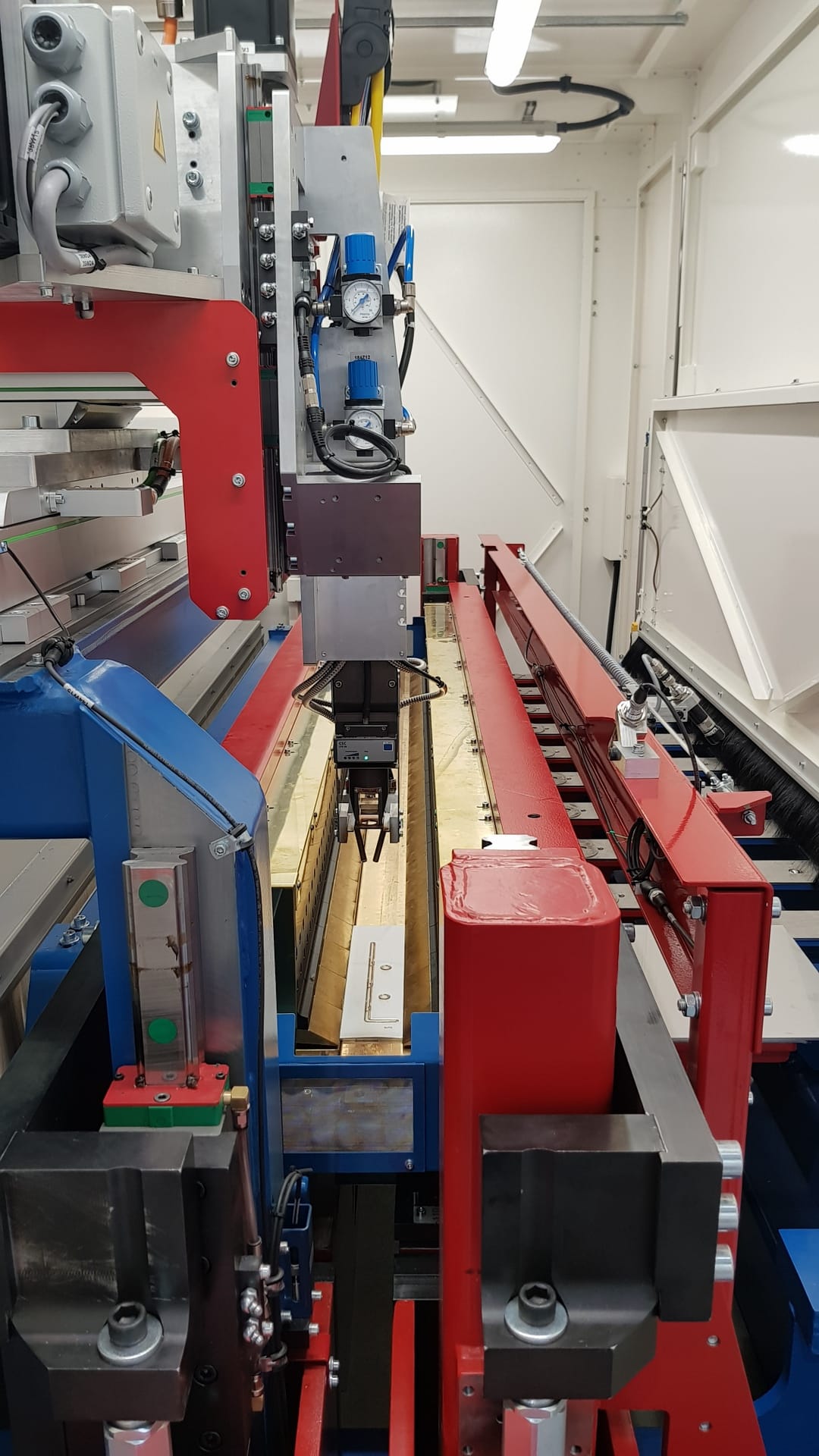

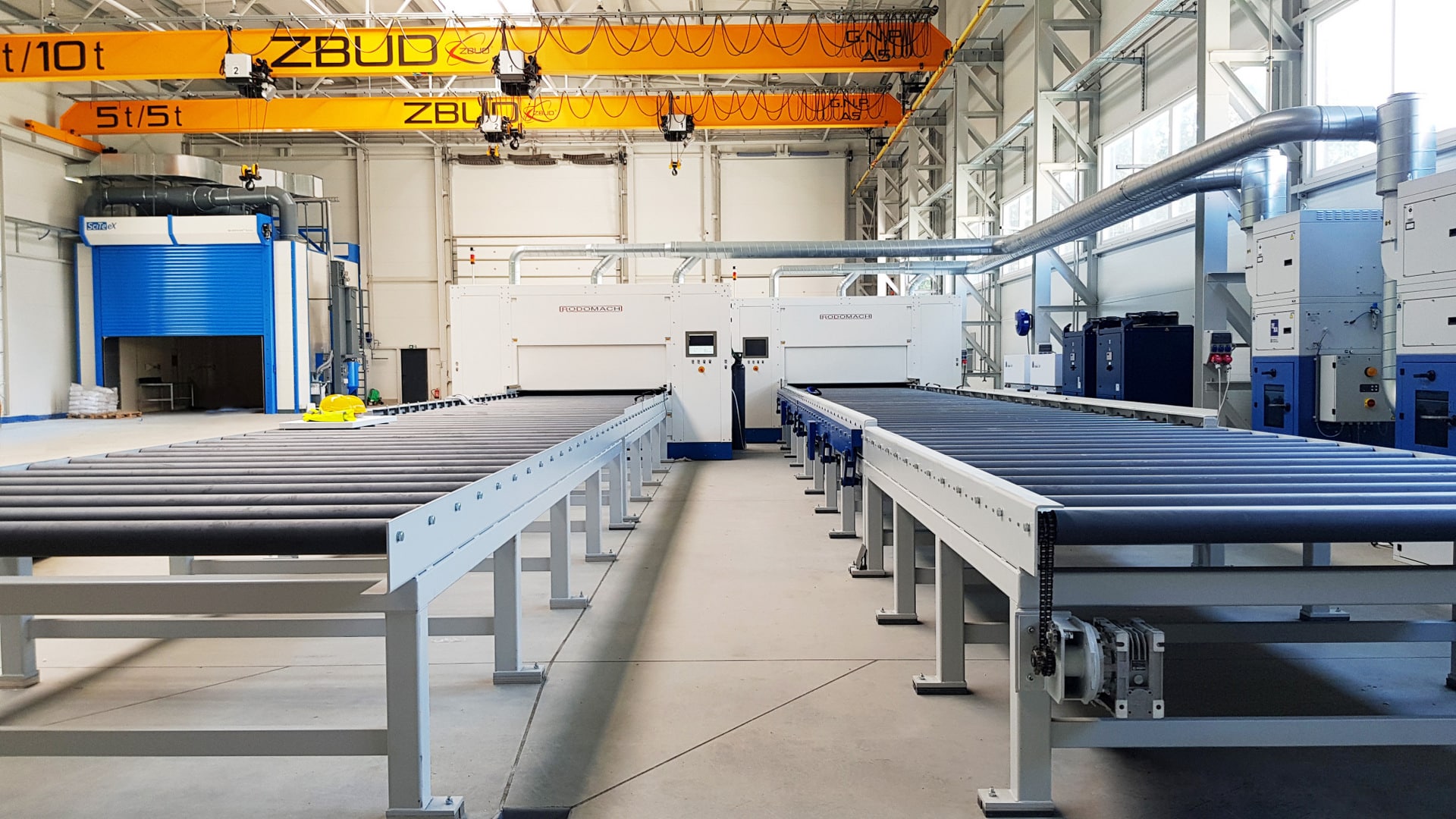

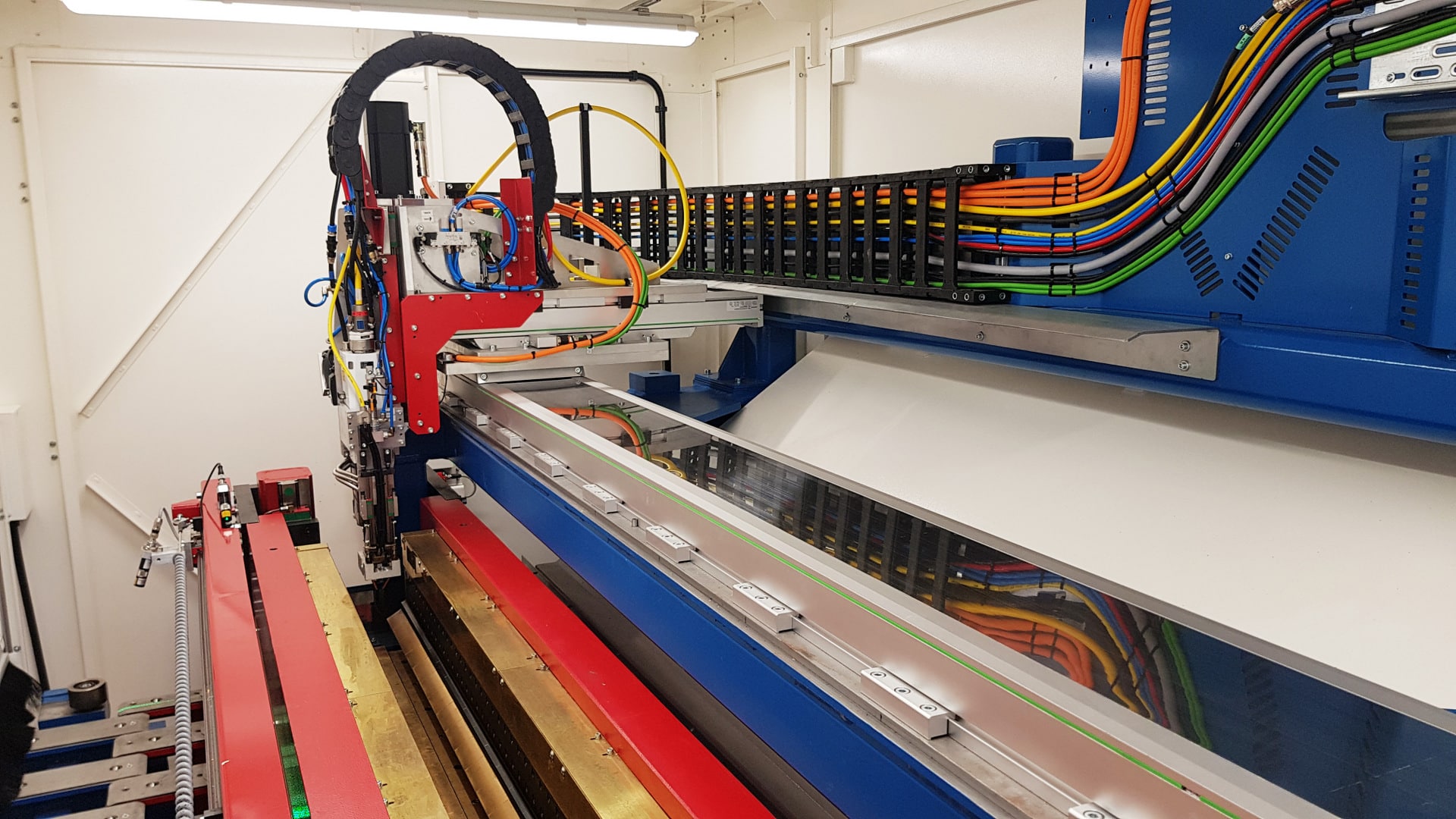

3. RODOMACH lézerhegesztő gép (2 db)

A RODOMACH lézerhegesztő gép műszaki adatai

• anyagtípus: SS AISI 304 (L), SS AISI 316 (L)
• a szalagok száma: 2
• felső (fedő) lemezvastagság tartománya: 0,8-2 mm
• alsó (alap) lemezvastagság tartománya: 3-15 mm
• azonos vastagságú lemezek kombinálásának lehetősége, pl. 0,8 + 0,8 mm vagy 1,5 + 1,5 mm vastagságban
• sávméretek (H x Sz): 16000 x 2000 mm
• lemezlézer: TRUMPF TruDisk 3001
• lézersugár teljesítménye: 3 kW/ 1 sáv
• gáz típusa: Argon / Nitrogén (N2)
• CAD/CAM szoftver

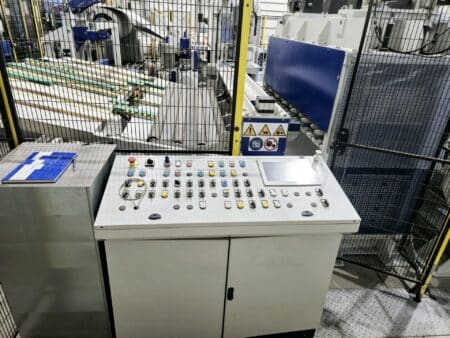

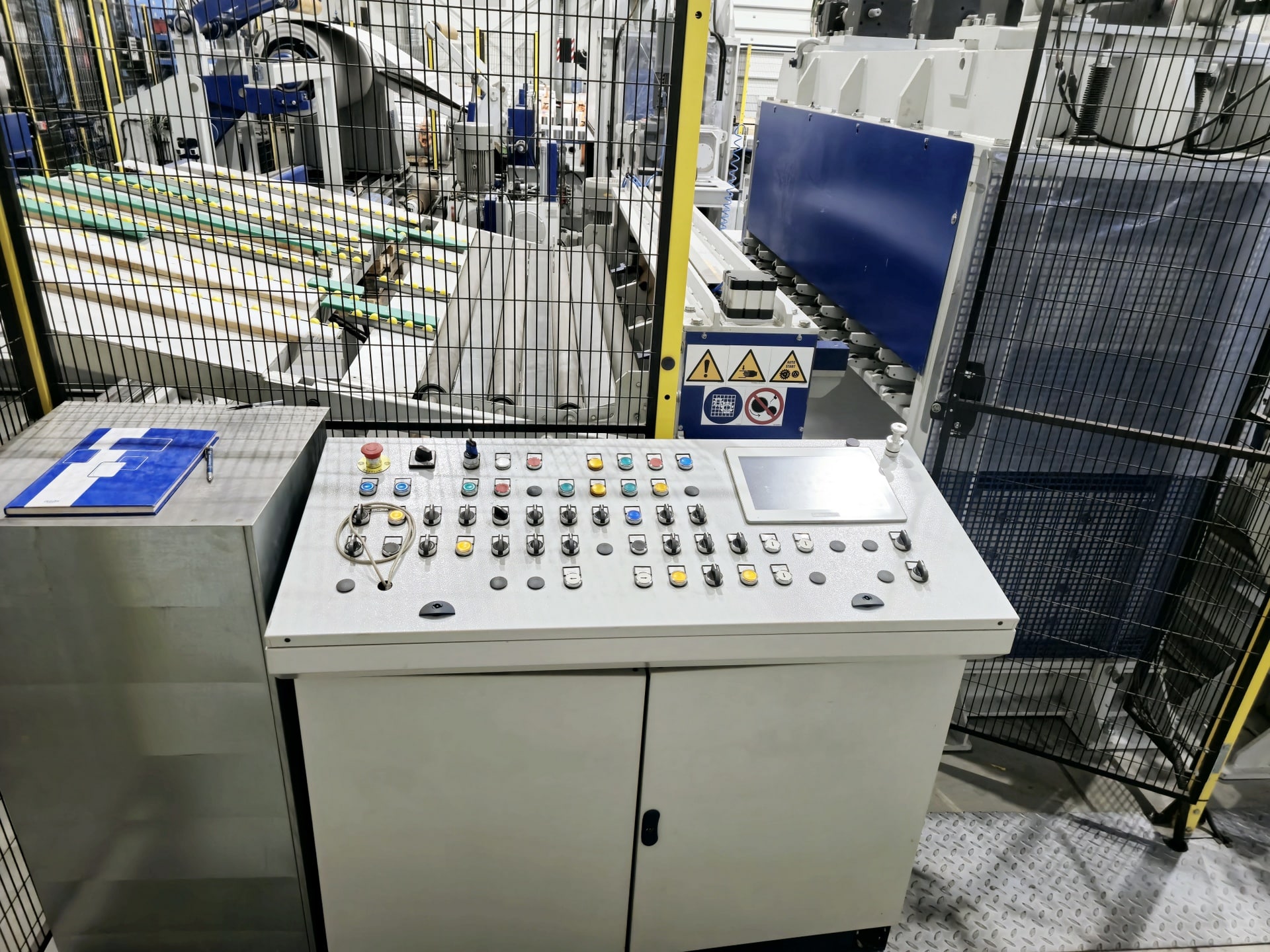

• vezérlőpanel
• hegesztési magasság beállítása
• ütközésgátló rendszer
• precíziós munkadarab-tartó rendszer
• munkadarab-jelölő eszköz
• alsó sávos hűtőrendszer
• az alsó szalagot a karcolásoktól védő rendszer az adagolás során
• füstelvezető rendszer
• gázáramlás-mérés
• távirányító
• a RODOMACH gép súlya: 8000 kg
