SCHLICK-ROTO-JET MASCHINENBAU DHB 27/27-4.3/11 robbantógép

SCHLICK-ROTO-JET MASCHINENBAU DHB 27/27-4.3/11 robbantógép 1993-ban gyártották Németországban. A gép maximum 2700 mm átmérőjű, 2700 mm hosszú és 1000 kg súlyú munkadarabok lövegfúvását végzi.

A SCHLICK-ROTO-JET MASCHINENBAU DHB 27/27-4.3/11 robbantógép a következőkből áll:

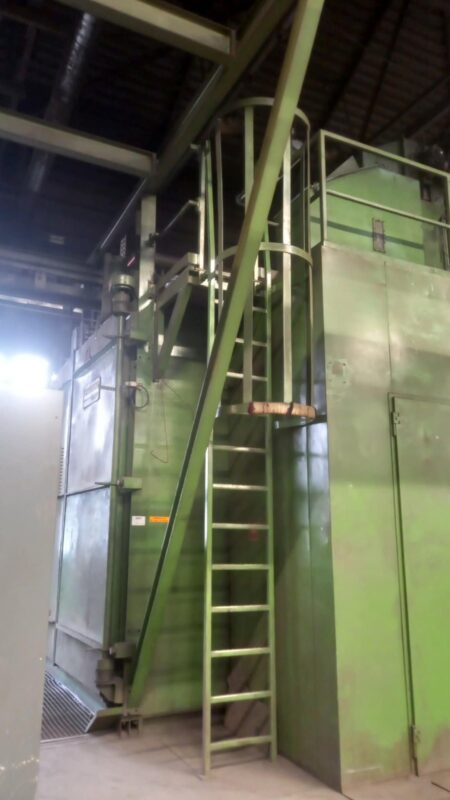

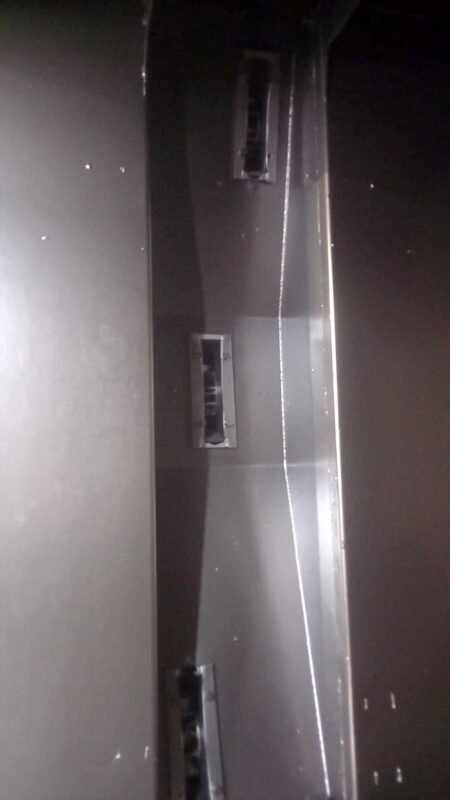

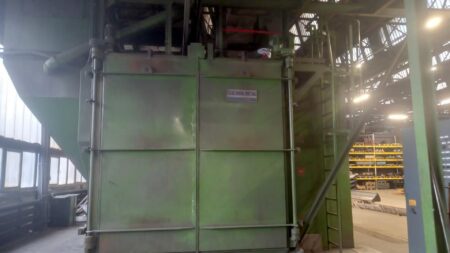

– robbantókamra

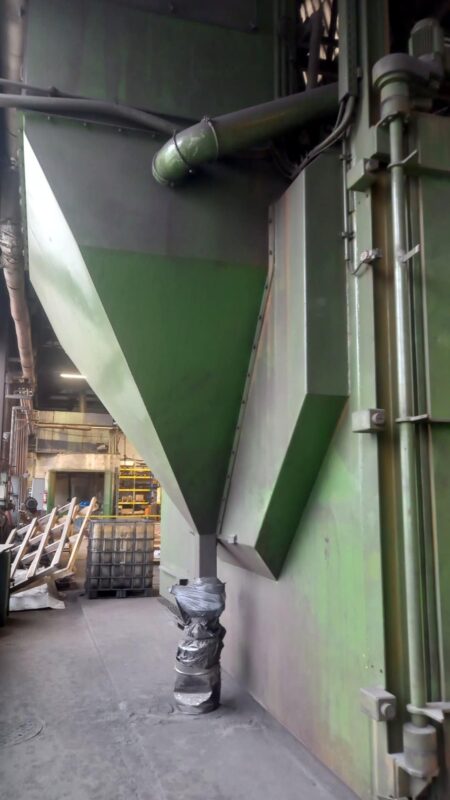

– egy ráccsal borított, a fúvóanyagot összegyűjtő kúpból
– keresztirányú csigás szállítószalag
– a sugárzóanyag vödrös szállítószalagból
– a lövedék és a siló tisztítóberendezéséből
– kagylókapuk (3 db)
– kettős tárcsás turbina (3 db)
– forgó berendezés
– oszcilláló berendezés a robbantás közbeni pozicionáláshoz
– szűrőegység Schlick Air-Choc A 40/24
– utószűrő

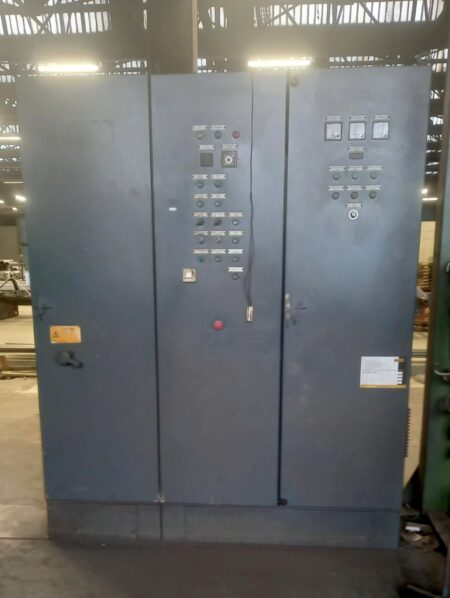

– elosztó- és vezérlőegység a rendszer vezérléséhez
– zajcsökkentő akusztikai eszköz

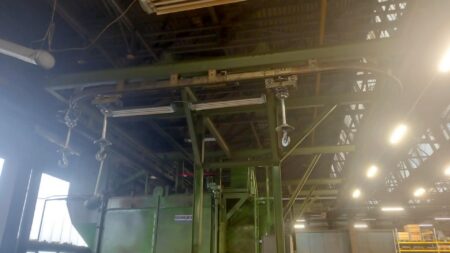

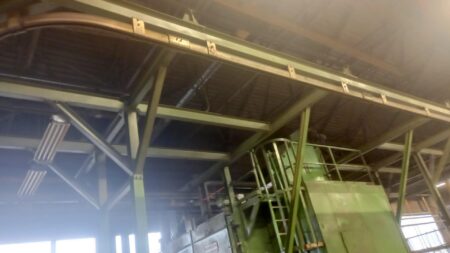

– felfüggesztett szállítórendszer
– levegőszárító

A munkadarabokat speciális függesztőkön függesztik fel, majd a szállítórendszer a fúvóhelyiségbe szállítja őket, hogy megkezdődjön a fúvás első fázisa. Az első fázis befejezése után a szállítórendszer a felakasztott munkadarabokat tartalmazó függesztőket a második és harmadik pozícióba mozgatja. Az egyes fázisok során a munkadarabok meghatározott ideig a kamrában maradnak, és a lövedékfúvó sugárral ellentétes irányban forognak.

A művelet során a lehullott lövedéket megtisztítják és a turbinákhoz vezetik. A fúvás befejezése után a munkadarabokat egy nyitott ajtón keresztül szállítják ki a kabinból.

A SCHLICK-ROTO-JET MASCHINENBAU DHB 27/27-4.3/11 robbantógép műszaki adatai

• maximális munkadarab-átmérő: 2700 mm
• maximális munkadarab magasság: 2700 mm
• maximális munkadarab súly: 1000 kg
• turbinák száma: 3 db.
• turbinák fordulatszáma: 1000 – 3200 rpm
• turbina átmérője: 325 mm
• lapátok száma turbinánként: 8 db
• turbinalapátok szélessége: 65 mm
• turbinánkénti lövedékfogyasztás: 2 kg/perc
• lövedékfúvási sebesség: 70 m/s
• a szűrőegység kapacitása: kb. 13440 m3/h
• a légszárító kapacitása: 30 m3/h
• beépített teljesítmény: 61 kW
• feszültség: 3 x 400 V; 50 Hz
