SERON 0609 EXPERT CNC marógép

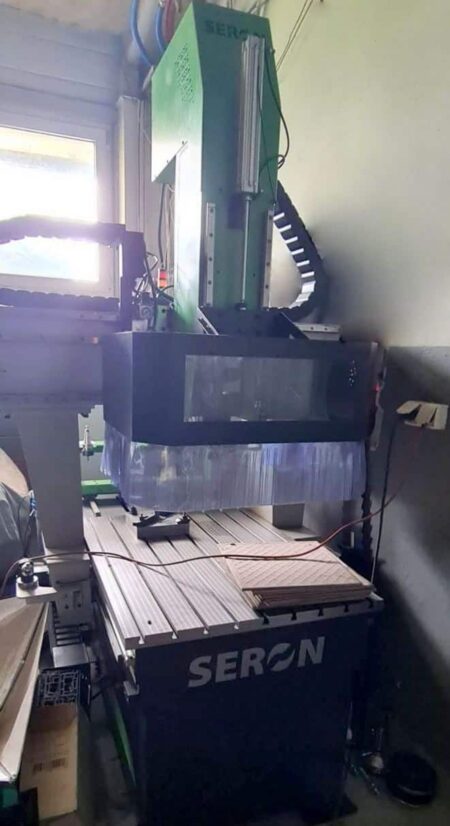

SERON 0609 EXPERT CNC marógép 2020-ban készült Lengyelországban, és lehetővé teszi a lágy fémek, műanyagok és kompozitok nagy hatékonyságú megmunkálását. A sokoldalú gép, amely a legmodernebb technológia és a nagy pontosság kombinációja, a legmagasabb minőségű acélból készült bordázott szerkezettel rendelkezik, amely kiküszöböli a vibrációt és a deformációt a folyamat során. A gép által elért kiváló pontosság és folyamatstabilitás a legigényesebb ügyfeleket is kielégíti.

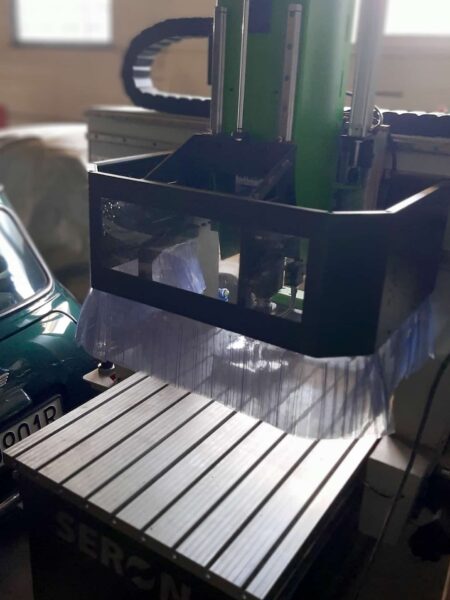

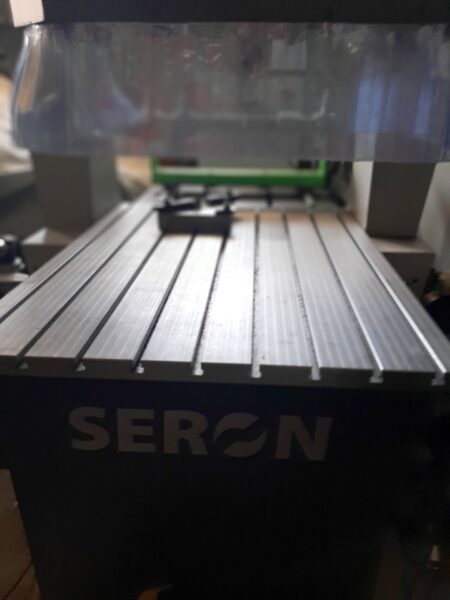

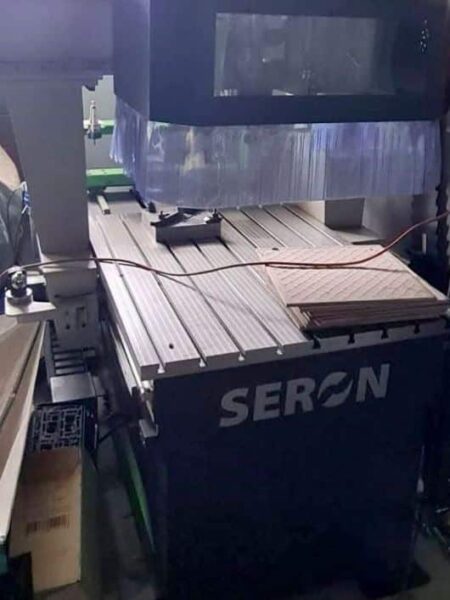

A SERON CNC marógép 600 mm hosszú és 900 mm széles, tömör alumíniumból készült T-nyílású asztallal rendelkezik. Az asztal biztosítja az anyagok könnyű rögzítését pl. speciális bilincsek segítségével, és lehetővé teszi kiegészítő berendezések, pl. feszítőszerszámok felszerelését. Annak érdekében, hogy még a legnehezebb kihívások során is nagyon magas dinamikát, tengelygyorsulást és haladási sebességet érjünk el, a gép minden tengelye (X,Y,Z) nagy teljesítményű OMRON kefe nélküli AC szervomotorokkal van felszerelve, visszatömörítéssel. Az eszközökön alkalmazott speciális szervóerősítő folyamatosan szabályozza a motor paramétereit, garantálva, hogy ne legyen működési eltérés.

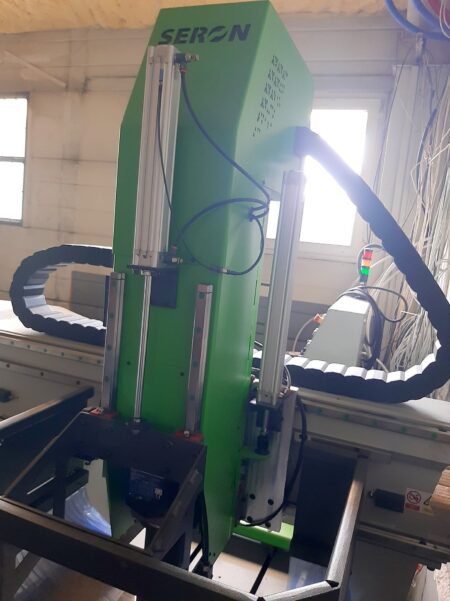

A munkadarabok megmunkálását egy nagy teljesítményű HITECO elektro-orsó végzi ATC rendszer támogatással (automatikus szerszámcsere), amely lehetővé teszi több szerszám használatát a gyártási folyamat során anélkül, hogy kalibrálni kellene őket, és a folyamatot meg kellene állítani. A 6 állású lineáris tárból kivett szerszámokat minden alkalommal sűrített levegővel hűtik, kis mennyiségű vágófolyadék hozzáadásával, ami növeli a vágási sebességet és jelentősen meghosszabbítja a szerszám élettartamát. A 0609 EXPERT CNC marógép többek között OSAI vezérlőrendszerrel, kézi manipulátorral és RENISHAW TS27R szerszámbeállító szondával is kínálják.

A SERON 0609 EXPERT CNC marógép műszaki adatai

• tengelyek száma: 3
• megmunkált anyagok: puha fémek, műanyagok, szén, alucobond, dibond, fa, OSB és MDF, PVC, HPL, üveg stb.
• munkaterület (L x W): 600 x 900 mm
• Z-tengely tartomány: 300 mm
• előtolási sebesség egy tengelyen: akár 50 m/perc
• előtolási sebesség egyidejű X,Y tengely meghajtással: akár 70 m/perc
• tengelygyorsulás: 0.25-4 g
• elektroorsó maximális fordulatszáma: 24000 rpm
• elektroorsó meghajtási teljesítmény: 7,5 kW
• szerszámtartó alapfelszereltség: ISO 30
• szerszámtartó tokmány szabvány: ISO 30 / HSKF63
• motorteljesítmény: 10 kW
• tápegység: 400 V; 50 Hz

A marógép felszerelése

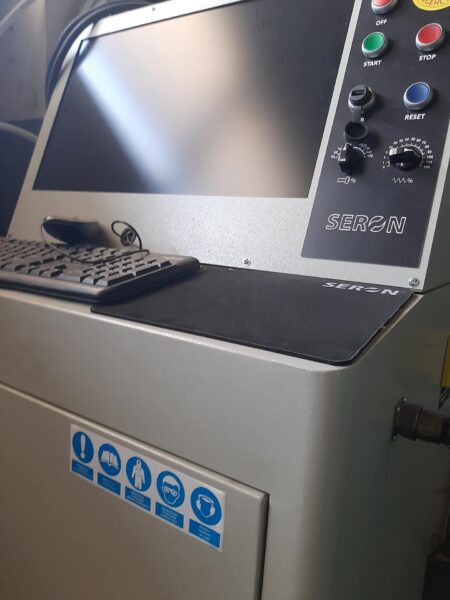

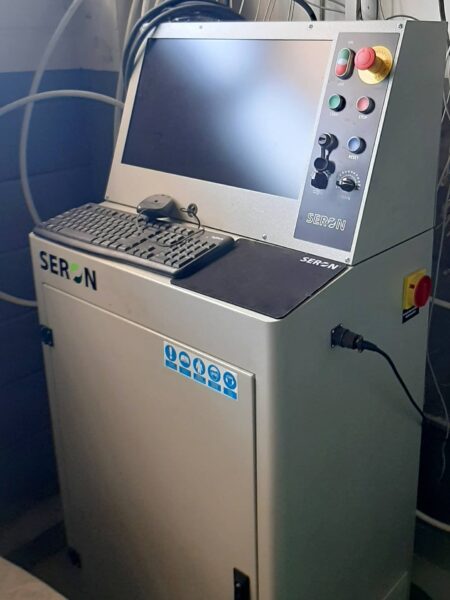

• vezérlőrendszer: OSAI
• elektromos orsó: HITECO QE-1F 6.6/12 24 I30 NL CB
• szerszámbeállító szonda: RENISHAW TS27R

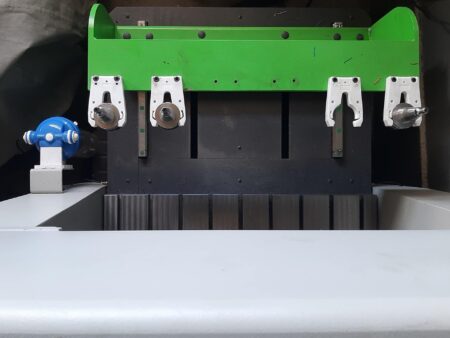

• lineáris tár (6 pozíció)

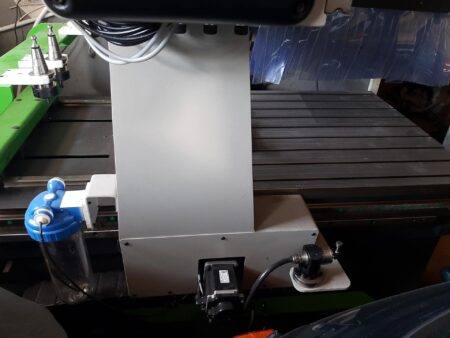

• kétoldali kefe nélküli AC szervomotorok: OMRON
• T-nyílású asztal tömör alumíniumból (M8 rögzítés)
• kézi manipulátor
• ködhűtő rendszer

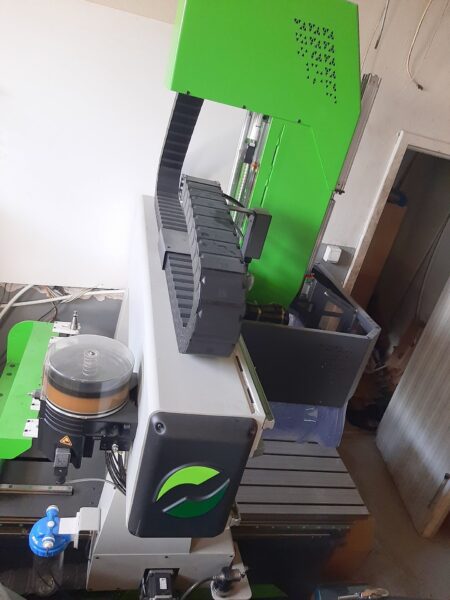

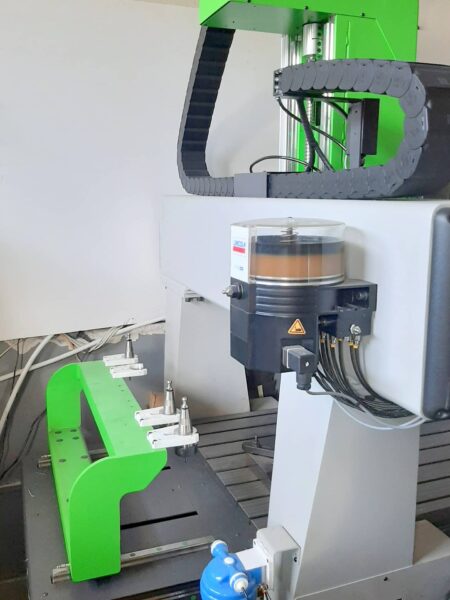

• automatikus központi kenés TIMKEN/SKF kenőzsírral

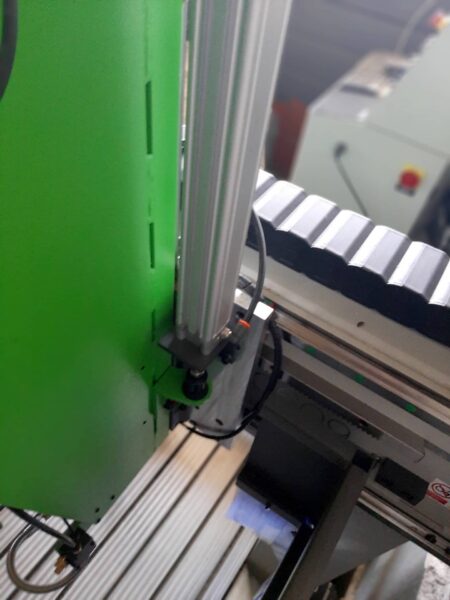

• 25 mm-es trapéz alakú sínek: BOSCH REXROTH
• edzett csiszolt csigavonalú rudak
• ER32 fogókulcsok (3-20 mm-es tartomány, 18 db)
