SOLO 202 30/30/60 keményítő gépet

SOLO 202 30/30/60 keményítő gépet amelyet 2001-ben építettek Svájcban, egy többfunkciós gép, amelyet a munkadarabok oltására használnak. Az oltási folyamat javítja a munkadarab mechanikai tulajdonságait azáltal, hogy növeli annak szilárdságát és kopásállóságát. A gép széleskörű megmunkálási lehetőségei és nagy teljesítménye lehetővé teszi a következő típusú fémek hőkezelésének elvégzését:
– austenitizálás (atmoszférában, védőgázban vagy nitrogénben)
– karburálás
– karbonitridálás
– vízzel történő áramtalanítás
– edzés (védőgáz nélkül)
– lúgos permetezéses mosás
– lágyítás

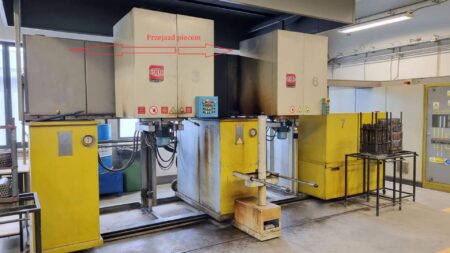

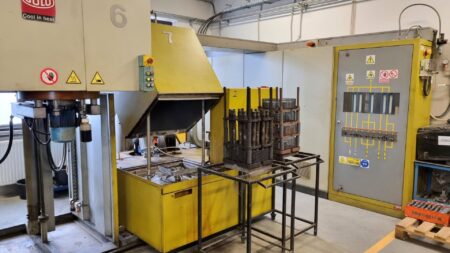

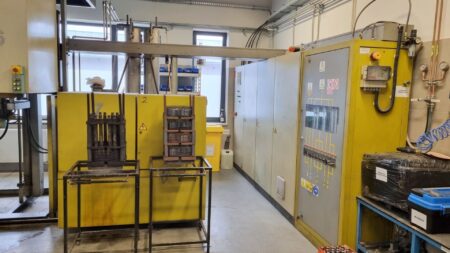

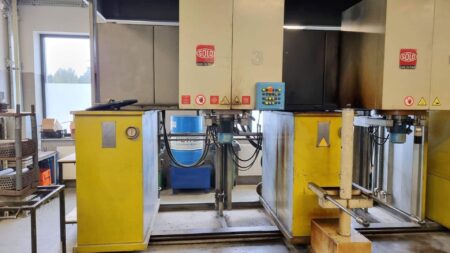

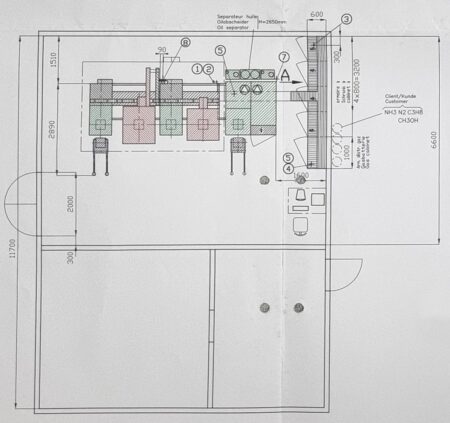

A SOLO keményítő gép többmodulos felépítésű, két árvasztó kemencével (egy harangkemencével és egy temperáló kemencével), két tartállyal (egy olajfürdővel és egy víztartállyal), valamint egy kétrészes olajleválasztóval ellátott permetező mosóberendezéssel van felszerelve a rakomány mosásához. A kiváló minőségű fémlemezből és öntöttvas szelvényekből készült kemencéket jó tömörség, alacsony hőveszteség és magas hőhasznosítás jellemzi. Ezenkívül könnyű szigeteléssel és könnyen cserélhető kerámia ellenállású fűtőtartókkal vannak felszerelve, amelyek hatékony túlmelegedés elleni védelmet biztosítanak.

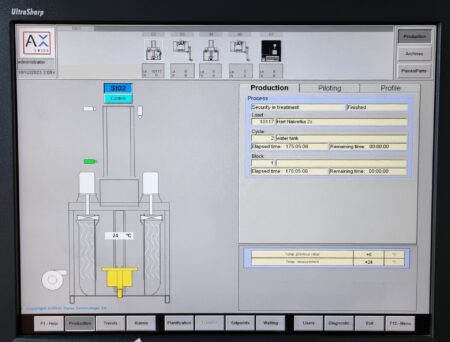

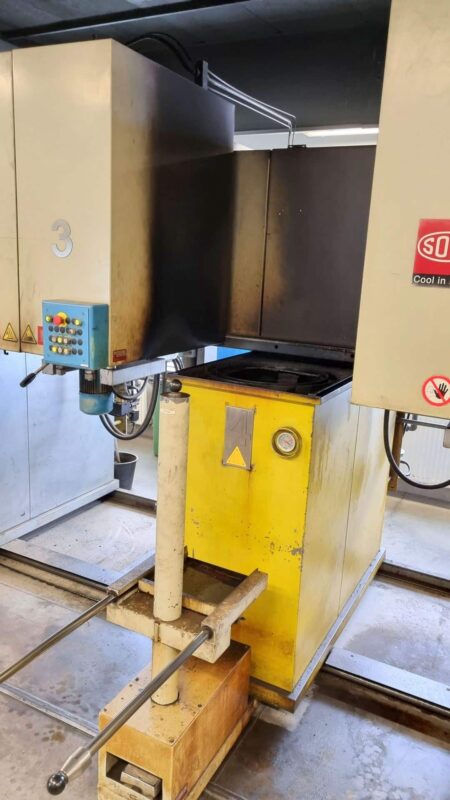

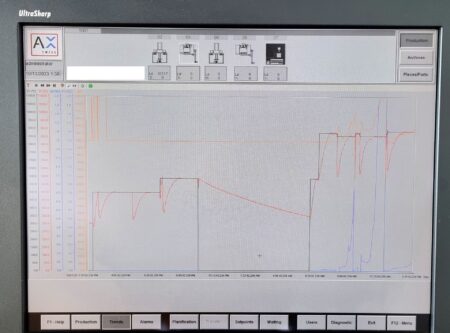

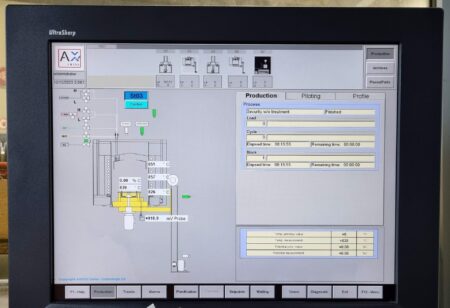

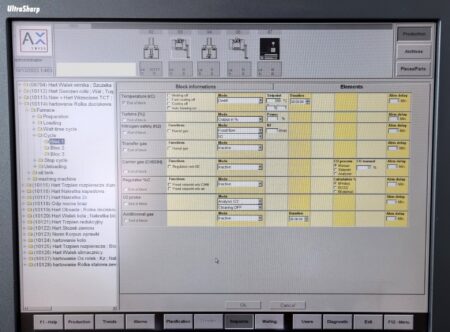

A legfeljebb 600 mm magasságú terheket egy hegesztett acéllemezekből készült manipulátor szállítja az egyes megmunkálási fokozatok között. A manipulátor a hosszirányú mozgást vezetősíneken, a függőleges mozgást pedig egy elektromosan vezérelt hidraulikus henger és pedál segítségével végzi. A gép kényelmes és könnyű kezelhetősége érdekében a vezérlőrendszerben minden folyamatparamétert számítógép és SIEMENS SINUMERIK S7 CNC-vezérlő formájában programoznak be, amely lehetővé teszi például a programadatbázis vagy a folyamatok történetének létrehozását. A SOLO 202 keményítő gép súlya körülbelül 5570 kg.

A SOLO 202 30/30/60 keményítő gépet műszaki adatai

Általános adatok

• CNC-vezérlés: SIEMENS SINUMERIK S7

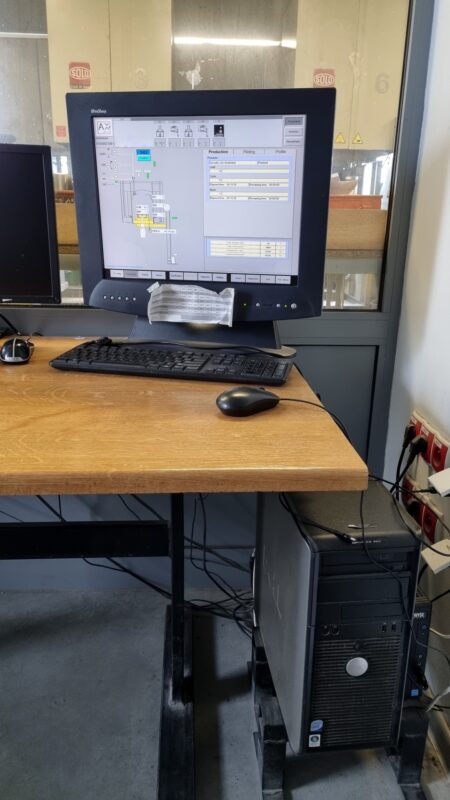

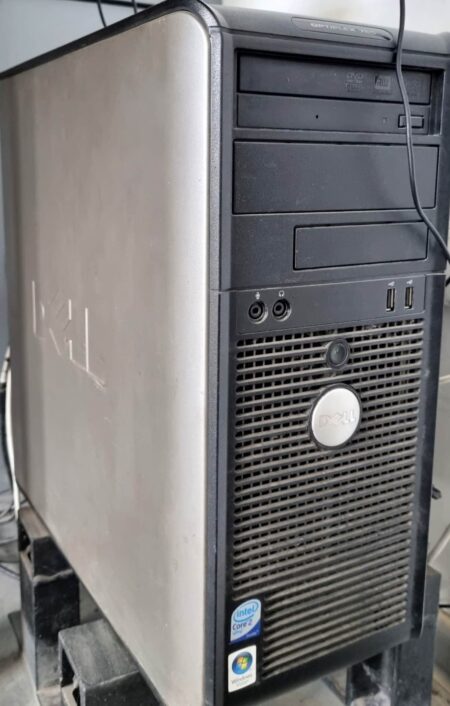

• számítógép Windows XP-vel

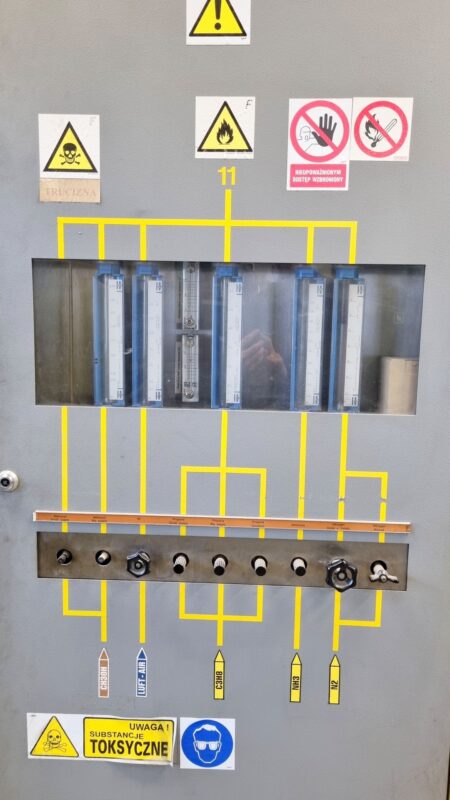

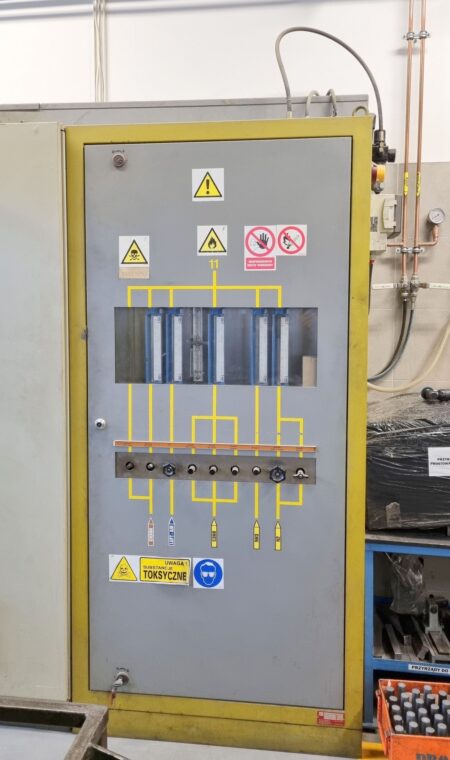

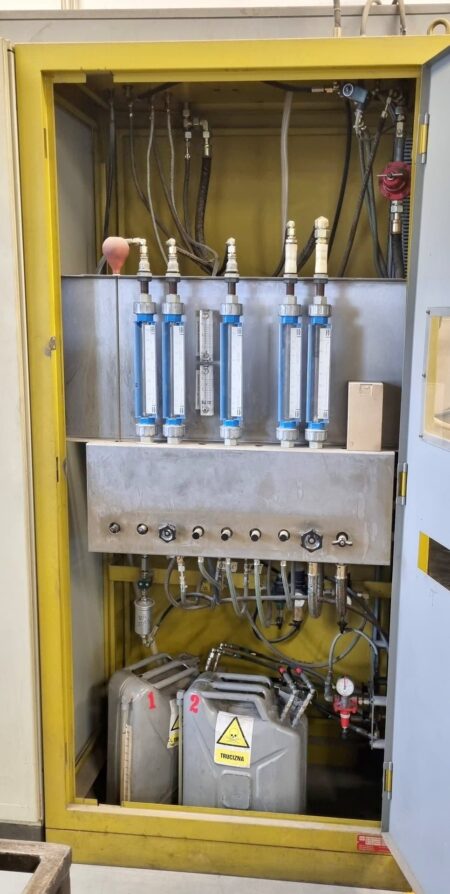

• használt gáztípusok: metanol, levegő, propán, ammónia, nitrogén
• maximális rakodási méretek (H x B x H): 300 x 300 x 600 mm
• rakodási terület: 0,09 m2
• rakomány térfogata: 0,054 m3
• a rakomány maximális bruttó tömege: 80 kg

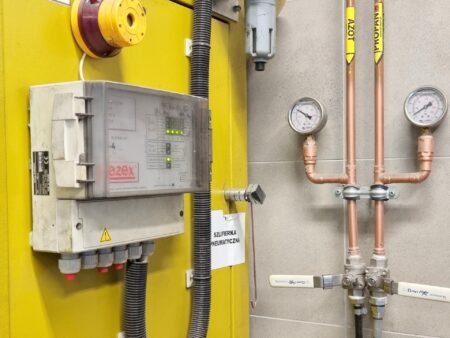

• gázzáró biztonsági rendszer
• minimális víznyomás: kb. 2-3 bar
• vízhőmérséklet: +15/+25°C
• minimális sűrített levegőnyomás: 7 bar
• DTR – Műszaki és üzemeltetési dokumentáció angol nyelven
• bemeneti teljesítmény: 98 kW
• tápellátás: 3x 400 V; 50 Hz

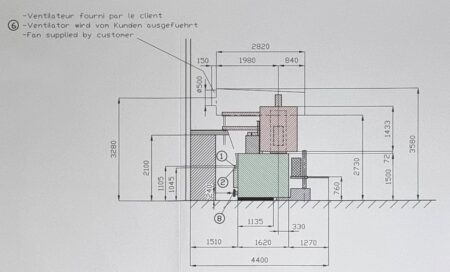

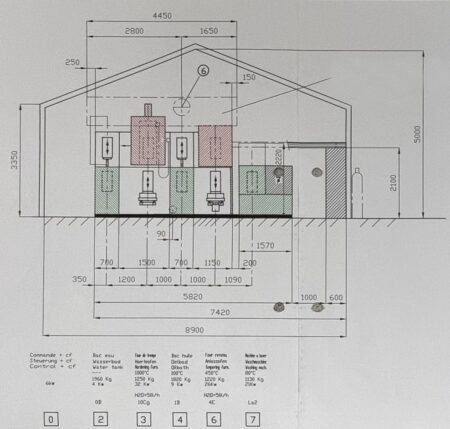

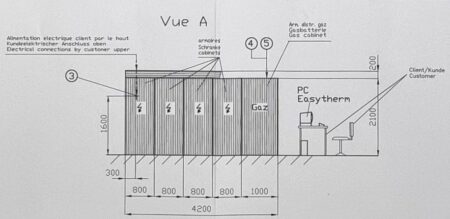

• méretek (H x Sz x M): 7500 x 4400 x 3600 mm
• a gép súlya: kb. 5570 kg

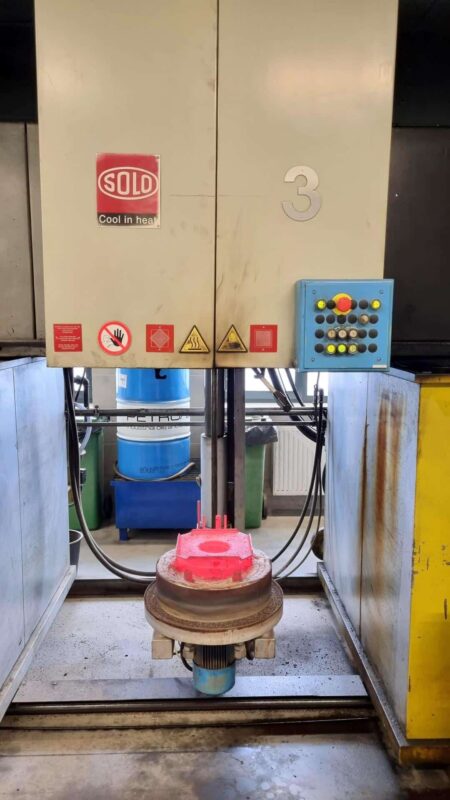

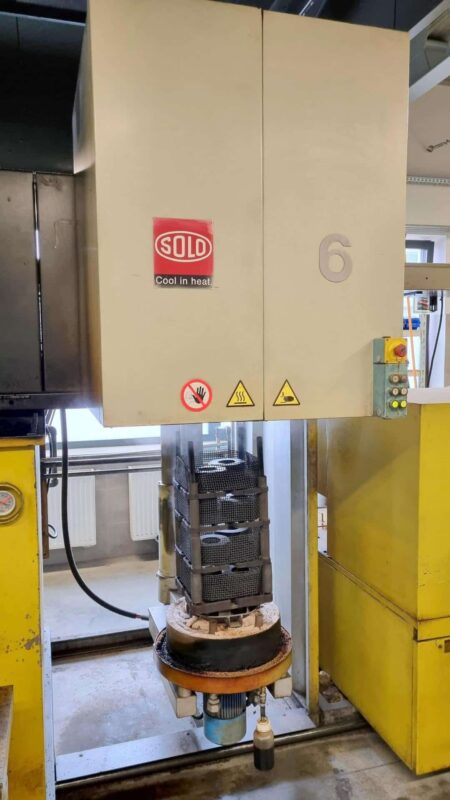

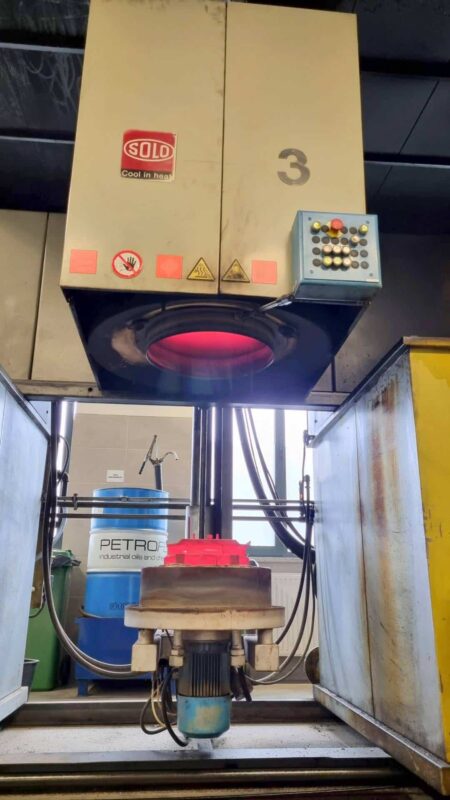

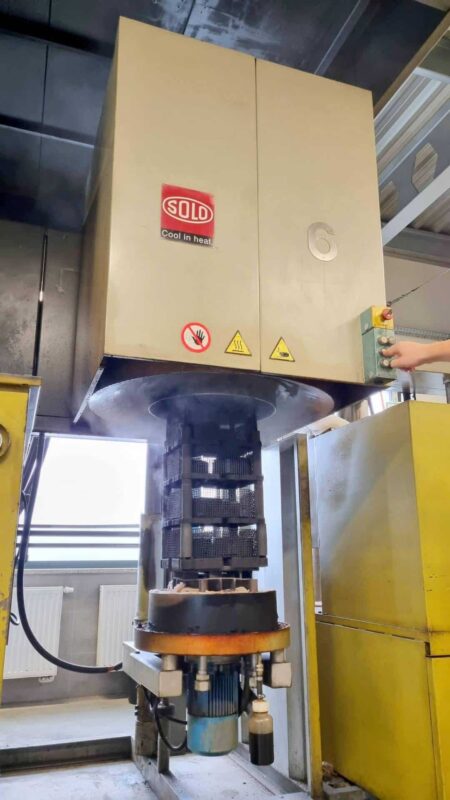

Bell típusú kemence

• maximális hőmérséklet: 1000°C
• hőmérséklet-szabályozás termoelemekkel
• hengeres harang tűzálló acélból (új)
• biztonsági berendezés a 750°C alatti hőmérsékletű gázok bejutásának megakadályozására
• fűtési zónák száma: 3
• fűtési teljesítmény: 30 kW
• bemeneti teljesítmény: 32 kW
• gázfogyasztás: 0,6-0,8 Nm3/h

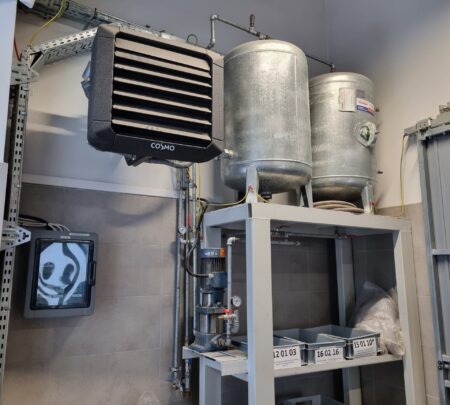

• zárt hűtővízkör (két 300 l-es tartály + hűtővízradiátor)
• hűtővíz bemeneti nyomás: 5 bar
• súly: 1250 kg

Edzőkemence

• maximális hőmérséklet: 450°C
• fűtési zónák száma: 1
• fűtési teljesítmény: 24 kW
• bemeneti teljesítmény: 26 kW
• zárt hűtővízkör (két 300 literes tartály + hűtővízradiátor)
• hűtővíz bemeneti nyomás: 5 bar
• súly: 1220 kg

Olajszárító tartály

• maximális tartálykapacitás: 1200 l
• maximális hőmérséklet: 100°C
• üzemi hőmérséklet: környezeti hőmérséklet
• ellenállásfűtés elektronikus szabályozással

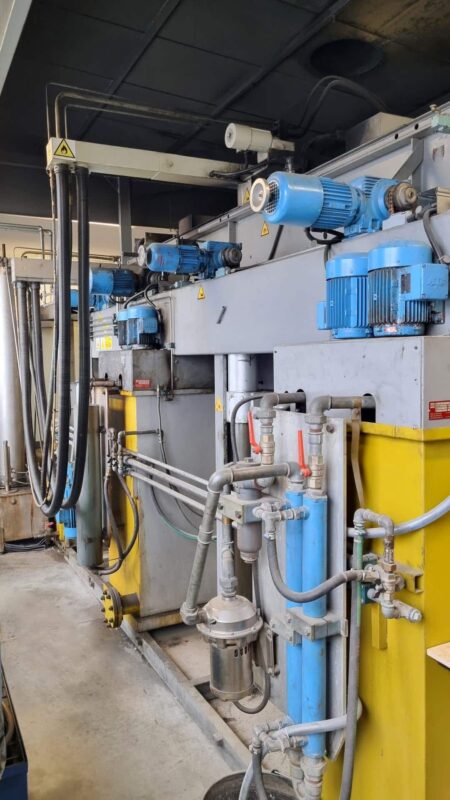

• vízkeringető turbinák vezetőcsatornákkal (2 sebesség)
• terhelésérzékelő
• fűtési teljesítmény: 6 kW
• bemeneti teljesítmény: 9 kW
• üres tartály súlya: 760 kg
• teljes tartály tömege: kb. 1820 kg

Vízzel oltó tartály

• maximális tartálykapacitás: 1200 l
• terhelésérzékelő
• vízkeringető turbinák vezetőcsatornákkal (2 sebesség)
• emelő a rakomány bemerítéséhez és kiemeléséhez
• bemeneti teljesítmény: 4 kW
• üres tartály súlya: 760 kg
• teljes tartály tömege: kb. 1960 kg

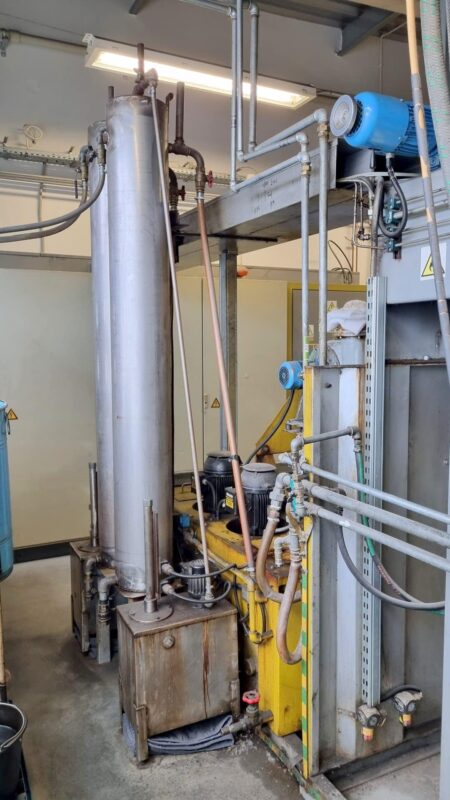

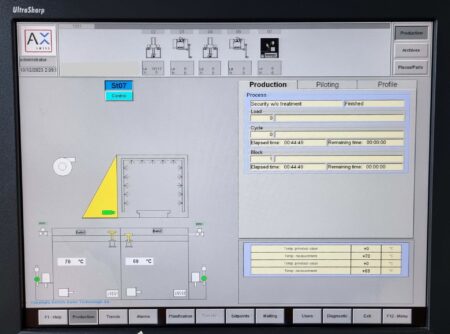

Permetező mosógép

• maximális hőmérséklet: 80°C
• tartályhőmérséklet-szabályozás: +10°C
• elektromosan fűtött tartályok (2 db)
• a mosókamra hő- és hangszigetelése
• a tartályok hőszigetelése
• pneumatikusan nyíló ajtó
• fűtési teljesítmény 12 kW
• bemeneti teljesítmény: 21 kW
• súly teli tartállyal: 1130 kg

Manipulátor

• függőleges mozgási sebesség: kb. 3 m/perc
• a kar elfordulása: legfeljebb 90°

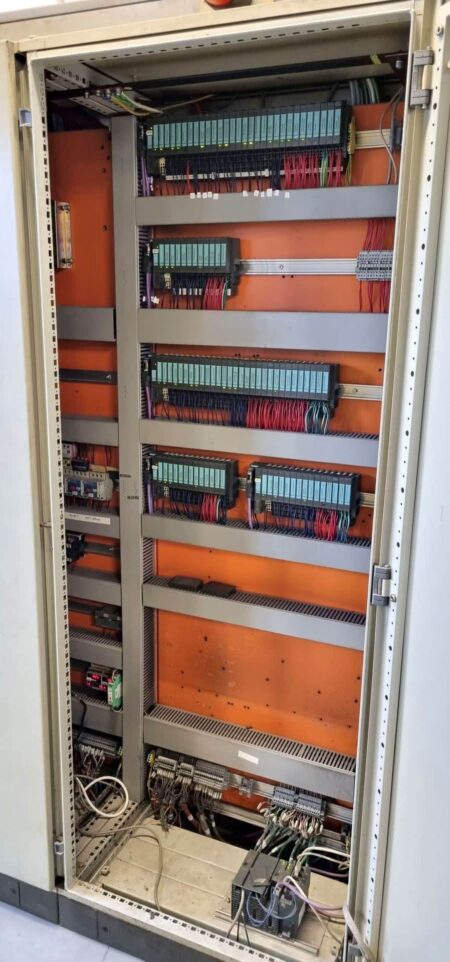

• a keretbe integrált elektromos vezérlőpanel
• bemeneti teljesítmény: 0,5 kW
• súly: 150 kg
