SPINNER PD-CNC CNC eszterga

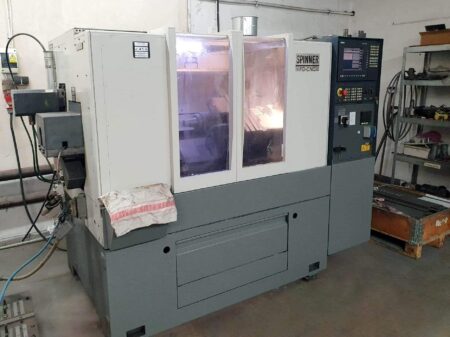

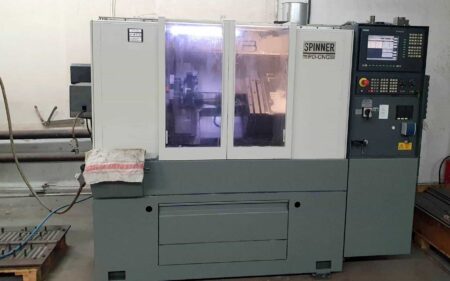

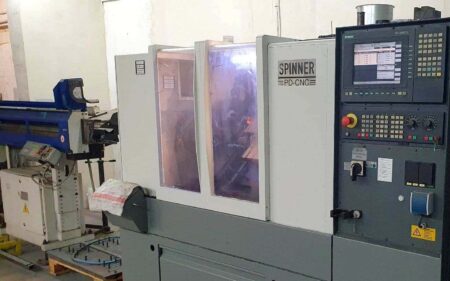

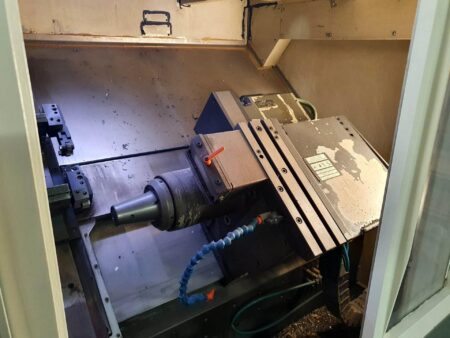

SPINNER PD-CNC CNC eszterga 1998-ban gyártották Németországban. A kompakt kialakítású, rendkívül megbízható gépet legfeljebb 100 mm hosszúságú munkadarabok precíziós megmunkálására használják X/Z tengelyen, 400/400 mm-es előtolással.

A vázon elhelyezett kezelőpanelen egy SIEMENS SINUMERIK 840D CNC-vezérlő található, intuitív kezelőfelülettel, amely a működési módok egyszerű programozására szolgál. A CNC eszterga többek között IEMCA rúdadagolóval és egy kiegészítő orsóval is fel van szerelve. A gép teljes tömege 2300 kg.

A SPINNER PD-CNC eszterga műszaki adatai

• maximális esztergálási hossz: 100 mm
• maximális esztergálási átmérő: 120 mm
• maximális esztergálási átmérő (csúszda felett): 150 mm
• maximális esztergálási átmérő (ágy felett): 300 mm
• előtolási sebességek az X/Z tengelyen: 400/400 mm
• gyorsmenet az X/Z tengelyen: 12 m/perc
• maximális orsófordulatszám: 8000 rpm
• orsóteljesítmény: 7,5 kW
• az orsó tengelytávolsága: 32 mm
• maximális rúdhossz: 1500 mm
• rúdátmérő: fi5-fi54
• farokcsapágy hüvely meghosszabbítás: 100 mm
• a numerikus vezérlés nyelve: német/angol
• áramellátás: 3×400 V; 50/60 Hz
• teljes méretek (H x SZ x K): 2300 x 1200 x 1700 mm
• a PD-CNC gép teljes tömege: 2,3 t

A CNC eszterga felszereltsége

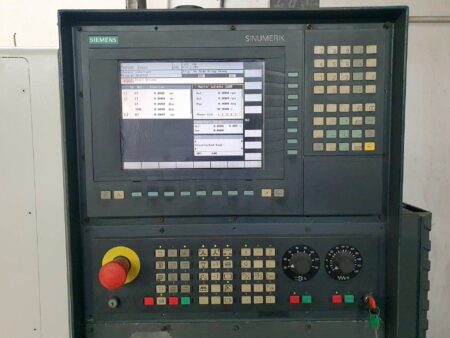

• CNC-vezérlő: SIEMENS SINUMERIK 840D

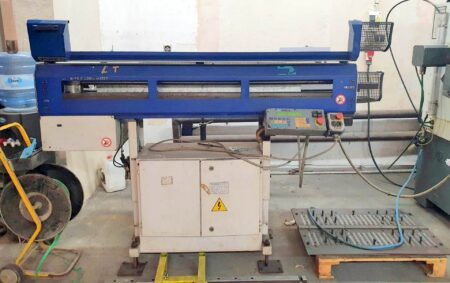

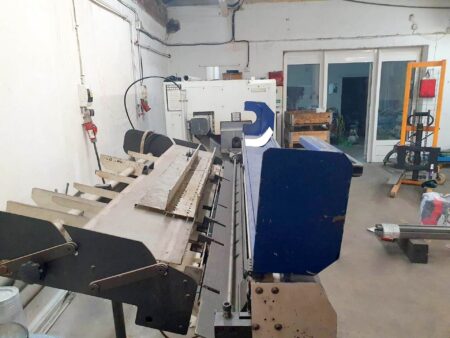

• rúdadagoló: IEMCA

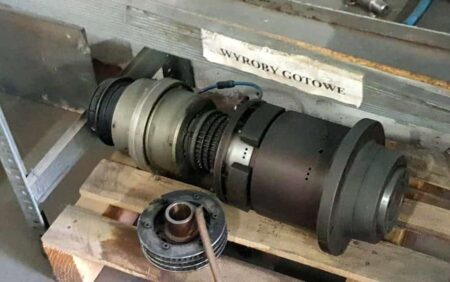

• kiegészítő orsó
• szerszámtartók: VDI 20
