STIGAL VXstandard plazmavágó és lángvágó gép

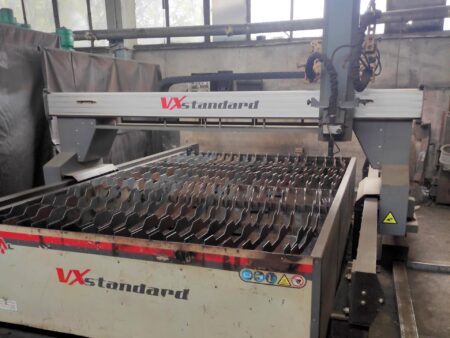

STIGAL VXstandard plazmavágó és lángvágó gép 2015-ben készült Lengyelországban. A két fáklyával felszerelt gép előre programozott formák precíz vágására szolgál a legfeljebb 20 mm (plazmafáklyás vágás) vagy 150 mm (gázfáklyás vágás) vastagságú lemezekből. A nagy szilárdságú alumíniumötvözetekből készült plazmavágó portálja acélból készült, fémipari csatornaszelvénybe burkolt, kenésmentes mozgatási rendszerrel rendelkezik, amely a legkeményebb ipari körülmények között is magas minőséget és pontosságot garantál.

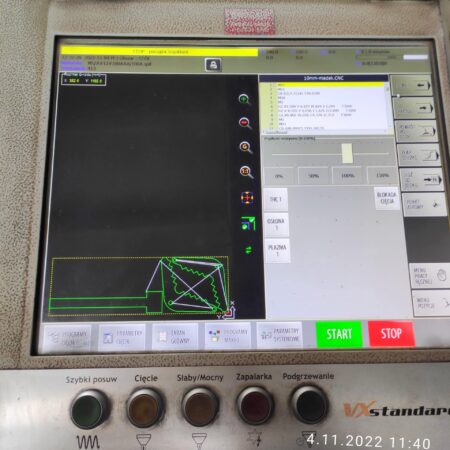

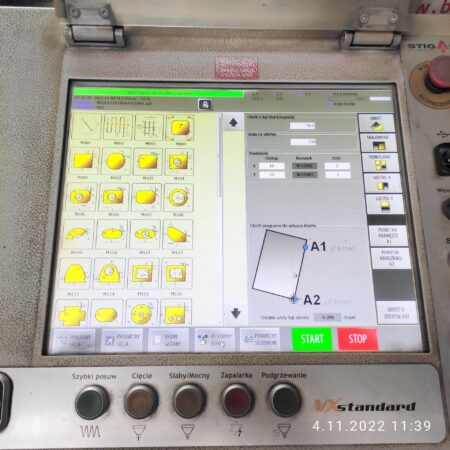

A STIGAL VX standard plazmavágó nyitott kialakításának köszönhetően lehetővé teszi a fémlemezek könnyű be- és kirakodását a nagyméretű, 3000 x 2000 mm-es (L x W) területű, por- és gázelszívással ellátott munkaasztalra. Az intuitív, érintőképernyővel ellátott, a kezelőasztalra telepített CNC-vezérlés lehetővé teszi a gép és a vágási folyamat összes paraméterének vezérlését.

A STIGAL VX-standard plazmavágó és lángvágó gép a vágási program elkészítéséhez WRYKRYS CAD/CAM szoftverrel és egy megbízható CEBORA PLASMA PROF 163 plazmaforrással van felszerelve, amelynek teljesítménye 160 A. A gépet a gyártó rendszeresen szervizelte, és egy műszakon keresztül használták.

A STIGAL VXstandard plazmavágó műszaki adatai

• munkaterület (L x W): 3000 x 2000 mm
• maximális lemezvastagság (plazmavágó): 20 mm
• maximális lemezvastagság (gázfáklya): 150 mm
• pozicionálási pontosság: +/- 0,05 mm
• haladási sebesség: 22 m/perc
• plazmaforrás teljesítménye: 160 A
• a VXstandard gép teljes energiafogyasztása: 5500 W
• tápegység: 400 V; 50 Hz

A plazmavágó felszereltsége

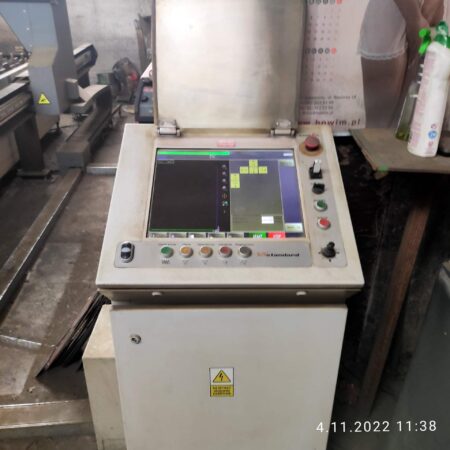

• érintőképernyős kezelőpanel CNC-vezérléssel

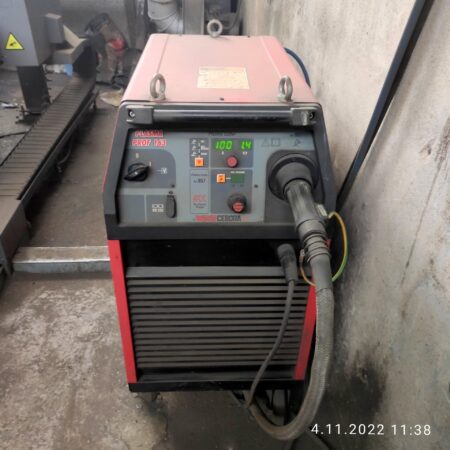

• plazmaforrás: CEBORA PLASMA PROF 163
• CAD/CAM szoftver: WRYKRYS
• szervomotorok X,Y,Z tengelyeken

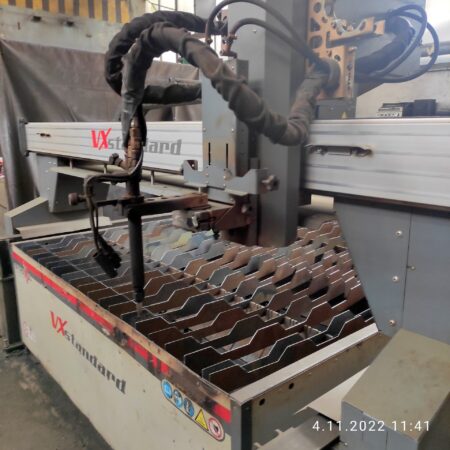

• plazmafáklya
• gázfáklya
• SmartTHC érzékelő, amely méri a plazmaív feszültségét és szabályozza a fáklya és a fémlemez közötti távolságot.
• kettős átlyukasztó rendszer (DPS)
• függőleges ütközésgátló rendszer (WUA)
• por- és gázelszívó rendszer (ECTS)
• szoftver + szoftverkulcs
• a gép kézikönyve
