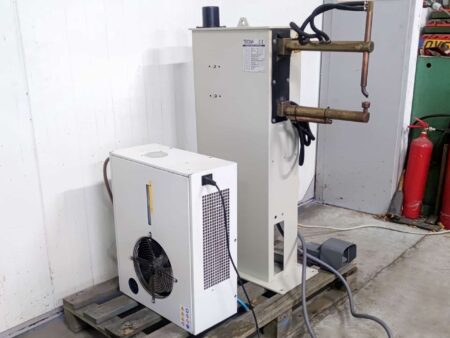

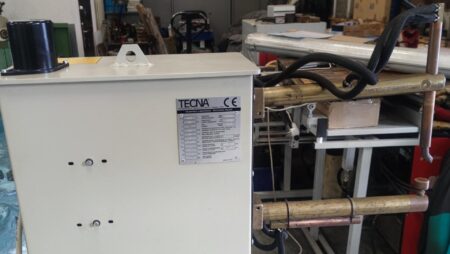

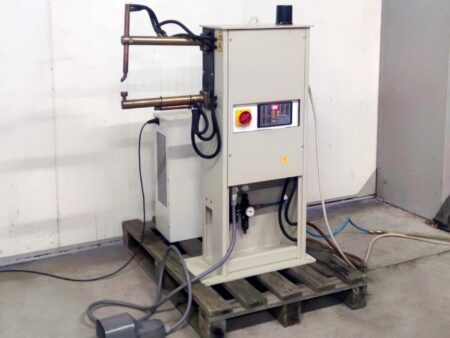

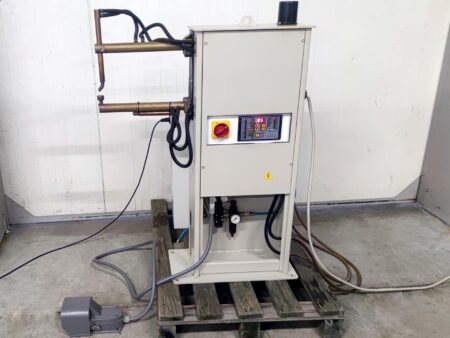

TECNA 4608N ponthegesztő gép

TECNA 4608N ponthegesztő gép amelyet 2008-ban építettek Olaszországban, két 4 mm (2+2 mm) vastagságú acél- vagy alumíniumlemez precíziós hegesztésére szolgál. A megmunkálás során az elektródák addig melegítik a munkadarabokat, amíg azok képlékeny állapotba nem kerülnek, hogy lehűlés után egyetlen elválaszthatatlan darabot alkossanak. A karnyújtás és az elektróda löket beállítása lehetővé teszi a gépnek a felhasználó egyéni gyártási igényeihez való igazítását.

A 4608N ellenálláshegesztő gép a legkorszerűbb TECNA TE90 Mark II mikroprocesszoros vezérlővel van felszerelve, amelyet úgy terveztek, hogy zökkenőmentes és megszakítás nélküli hegesztési folyamatot biztosítson. A vezérlőrendszer lehetővé teszi 12 különböző folyamatparaméter programozását és a hegesztési áram szabályozásáért felelős SCR tirisztor vezérlését. A kínált TECNA pont- és vetülékhegesztő gép többek között elektródakészlettel, hűtővel és kétállású lábvezérlővel is rendelkezik. A gép teljes tömege 122 kg.

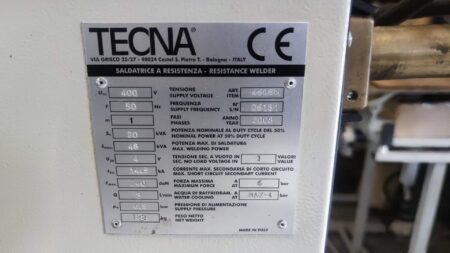

A TECNA 4608N hegesztőgép műszaki adatai

• teljes lemezvastagság (acél): 4 mm (2+2 mm)
• karbeállítási tartomány: 230-550 mm
• karok távolsága: 220 mm
• karátmérő: 40 mm
• maximális elektródafeszítő erő (6 bar nyomás, minimális karnyújtás): 240 daN
• maximális elektródafeszítő erő (6 bar nyomás, maximális karnyújtás): 95 daN

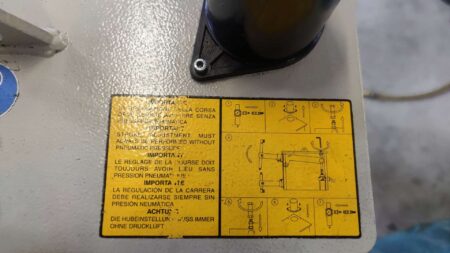

• állítható elektródalöket
• kapacitás: 10 tömítés/perc
• maximális hegesztési teljesítmény: 48 kVA
• munkahossz (maximális karnyújtás): 15-85 mm
• munkahossz (minimális karnyújtás): 8-44 mm
• az elektródatartó maximális átmérője (metrikus kúposság 1:10): 14,8 mm
• elektródadugó átmérője: 22 mm
• névleges teljesítmény (50%-os munkaciklus mellett): 20 kVA
• hegesztési áram: 9,4 kA
• maximális szekunder rövidzárlati áram: 14,5 kA
• maximális hűtővíznyomás: 4 bar
• minimális hűtővíznyomás: 2,5 bar
• hűtővíz áramlási sebesség (4 bar nyomás): 3 l/min
• a vízvezetékek belső átmérője: 10 mm
• maximális ellátási nyomás: 10 bar
• minimális tápfeszültségi nyomás: 6,5 bar
• minimális légvezeték átmérő: 8 mm
• ellátás: 400 V; 50 Hz
• zajszint: < 70 dB(A)
• a gép súlya: 122 kg

A TECNA 4608 N vetülékhegesztő gép felszereltsége

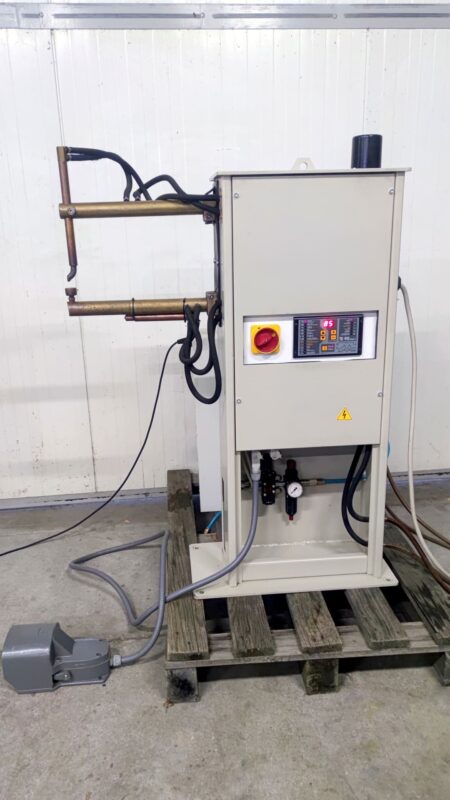

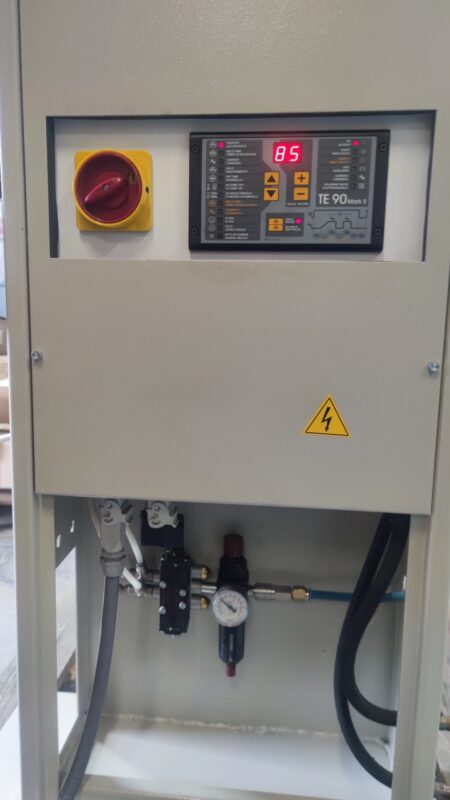

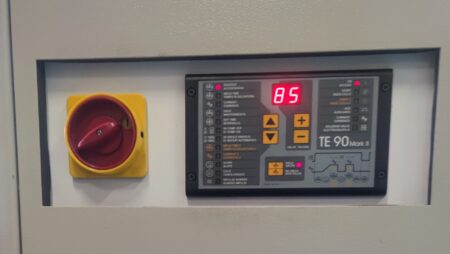

• mikroprocesszoros vezérlő: TECNA TE90 Mark II

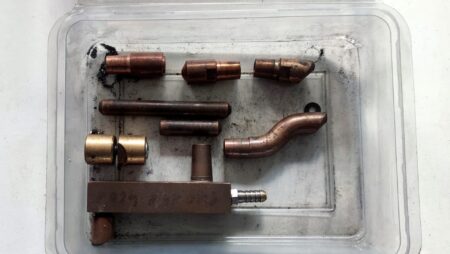

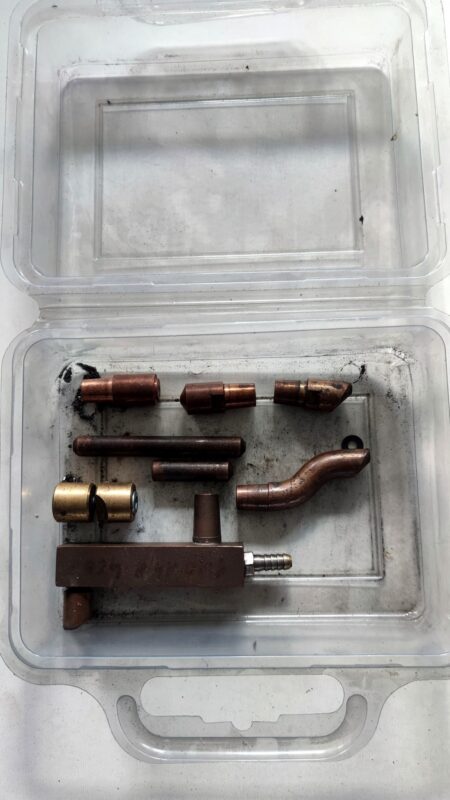

• elektródakészlet
• krómozott rézből készült elektródadugók

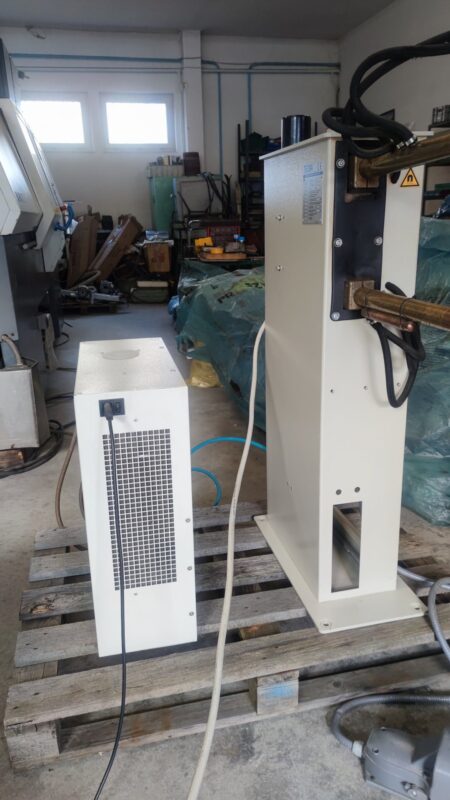

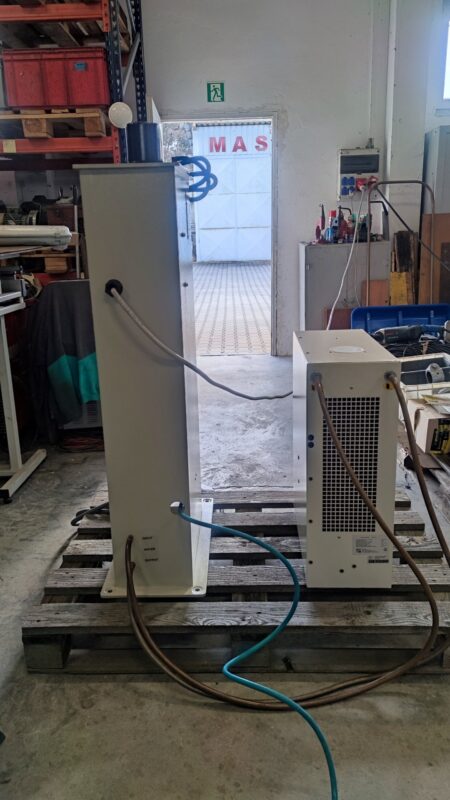

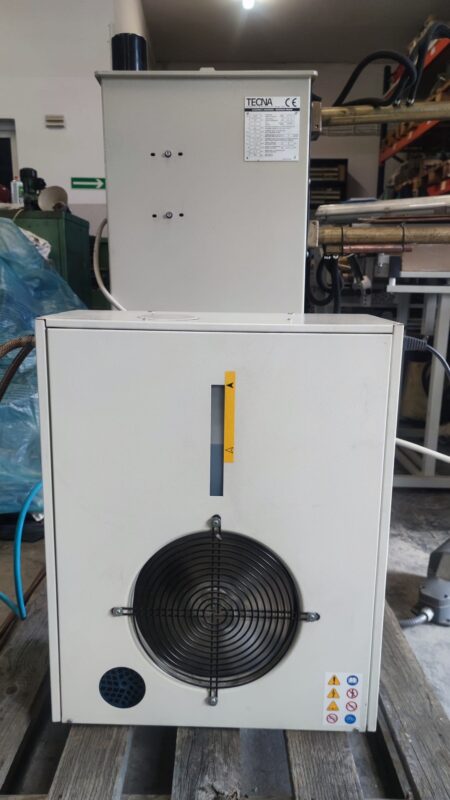

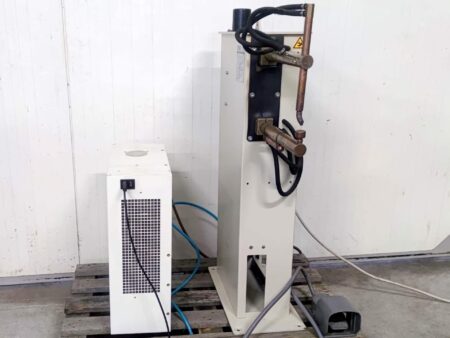

• hűtőszekrény
• 24 V-os elektromágneses szelep
• kétütemű pneumatikus működtető
• SCR tirisztor elszigetelt hűtővíz-áramlással és védőtermosztáttal
• reduktor szűrővel és nyomásszabályozással, a felesleges nedvesség félautomata eltávolításával a szűrőtartályból
• kétállású lábvezérlő

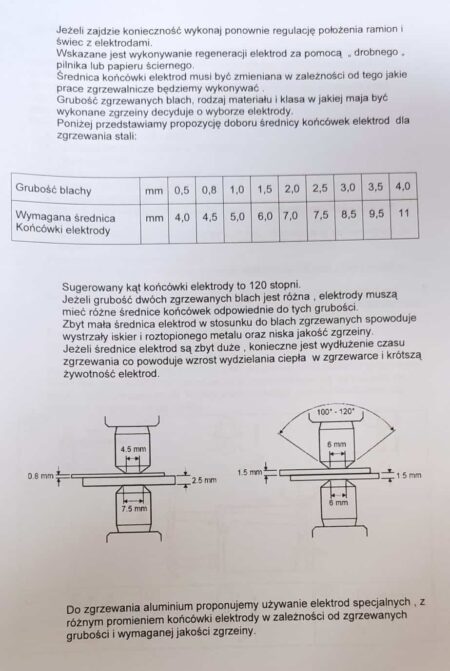

• DTR – Műszaki és üzemeltetési dokumentáció
