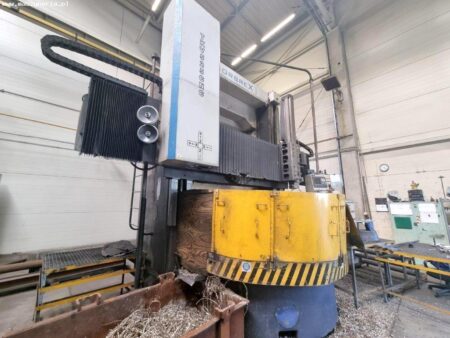

TKV 525 SEDIN 1525 CNC karusszel eszterga

A TKV 525 SEDIN 1525 CNC karusszel eszterga 2013-ban készült, és a Gorbrex Machinery Trade újította fel. Az eszterga olyan munkadarabot dolgoz meg, amelynek maximális tömege 6 t és 10 t között van (a választott gépfordulatszámtól függően), maximális magassága 2270 mm és átmérője 2500 mm. A gép két támasztékkal (bal és jobb) és CNC Sinumerik 840D sl numerikus vezérléssel rendelkezik. A tárcsa fordulatszáma 1-100 ford./perc. A függőleges karusszel eszterga teljes tömege 37 tonna.

A GORBREX TKV 525 CNC karusszel eszterga specifikációi

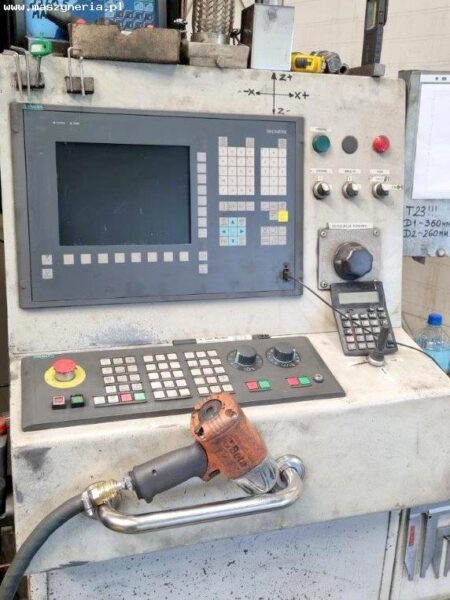

– CNC vezérlés: SINUMERIK 840D sl
– függőleges diák száma: 2 (bal / jobb)
– a legnagyobb feldolgozási átmérő: 2500 mm
– a megmunkált részlet legnagyobb magassága: 2270 mm

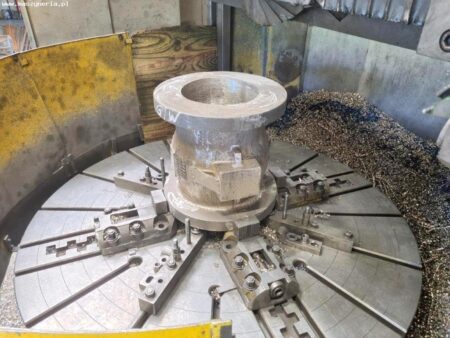

– az asztal munkafelületének átmérője: 2240 mm
– a megmunkált részlet legnagyobb tömege 1-40 ford./perc sebességnél: 10 000 kg
– a megmunkált részlet legnagyobb tömege 40-100 ford./perc sebességnél: 6000 kg
– tárcsa forgása – fokozatmentes bemenet: 1-100 ford./perc.
– CNC vezérlésű tengelyek a bal oldali támaszhoz (mechanikus vezérlés), X1 vízszintesen, Z1 függőlegesen
– CNC vezérelt menettengelyek a jobb kocsihoz (CNC vezérlés), vízszintes X, függőleges Z
– a bal oldali függőleges támasz útja, vízszintes X1: 1400 mm
– a jobb oldali függőleges támasz útja, vízszintes X: 1600 mm
– a bal függőleges támasz elmozdulása, függőleges Z1: 1180 mm
– a függőleges jobb oldali tolószár elmozdulása, függőleges Z: 1180 mm
– bal kocsi előtolási tartomány (mechanikus vezérlés): 5-1800 mm/perc.
– a megfelelő kocsi előtolási tartománya (CNC vezérlés), fokozatmentes: 1-9000 mm/perc.
– a kés tengelyének méretei: 63 x 40 mm
– a tartógerenda legnagyobb függőleges útja: 1400 mm
– főhajtás motor teljesítménye: 55 kW
– tápellátás: 3 x 400 V; 50 Hz
– a gép méretei: 5065 x 5480 x 4910 mm
– a függőleges esztergagép össztömege GORBREX TKV 525 CNC SEDIN 1525: 37 000 kg
