Tömbös szikraforgácsoló gépre AGIE CHARMILLES FORM 20

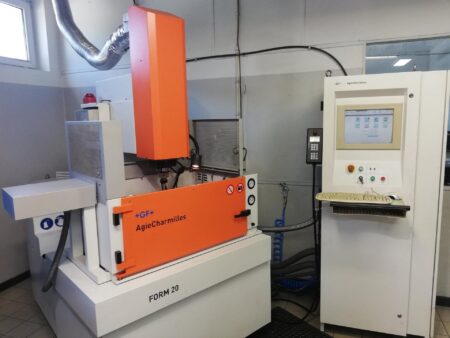

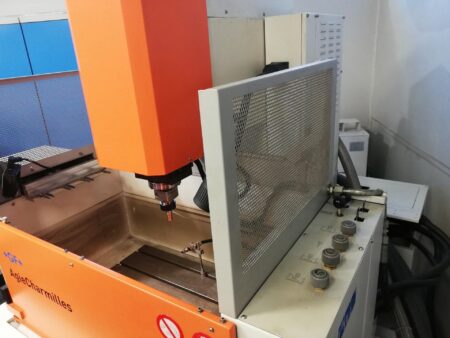

Tömbös szikraforgácsoló gépre AGIE CHARMILLES FORM 20 A süllyesztett edm gépet 2008-ban gyártotta az Agie Charmilles. Interaktív numerikus vezérléssel van ellátva a Windows rendszerrel, amely négy tengely (X, Y, Z, C) megmunkálását teszi lehetővé. A gép beépített C tengellyel és elektródváltóval van felszerelve. Az X, Y, Z tengely mozgástartománya 350, 250, 250 mm, a C tengely forgási sebessége pedig 0-55 fordulat / perc tartományban van. A gép lehetővé teszi legfeljebb 200 kg tömegű és 800x500x265 mm méretű részletek feldolgozását. A tengely pozícionálási pontossága 5 um. A vágógép 630×400 mm méretű munkaasztallal és 955x540x350 mm tartállyal rendelkezik. A dielektrikum kapacitása 160 l, szintje a 0-305 mm tartományban van. A gép egy APG FORM generátorral van felszerelve, amelynek maximális teljesítménye 750 mm3 / perc. Ezenkívül a berendezés többek között tartalmaz egy műanyag kerozinszűrőt H15 475/1 és egy kerozinszűrőt egy fém burkolatban H15 190/6.

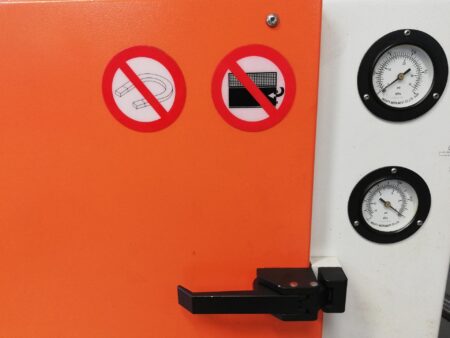

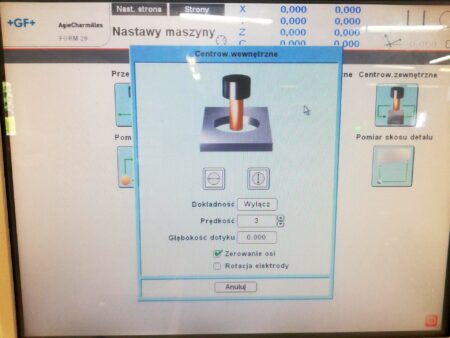

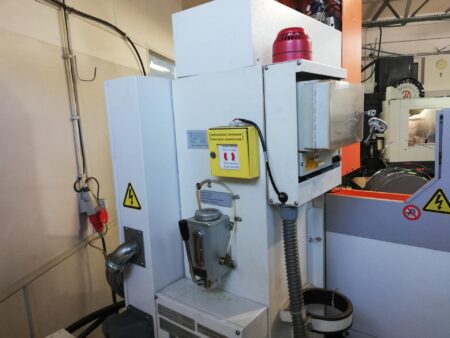

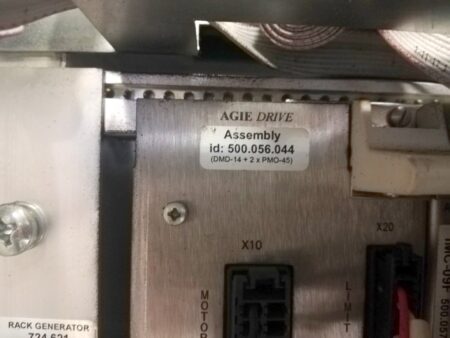

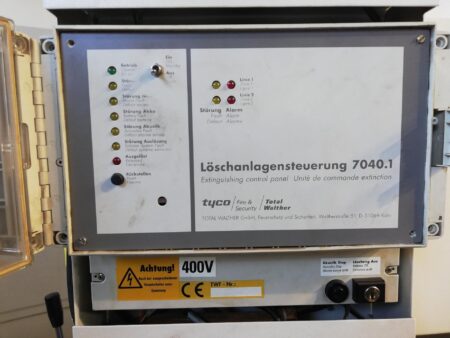

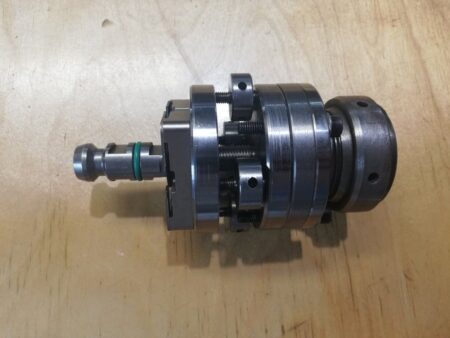

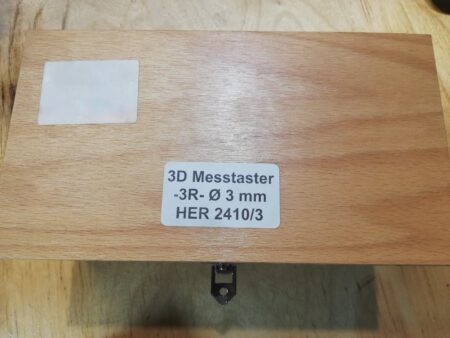

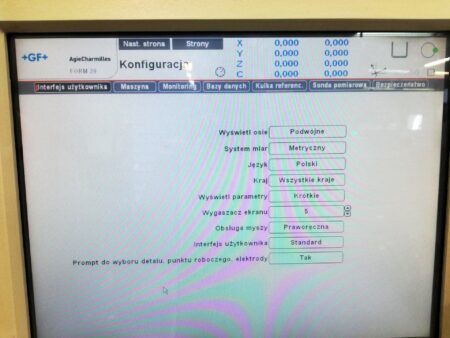

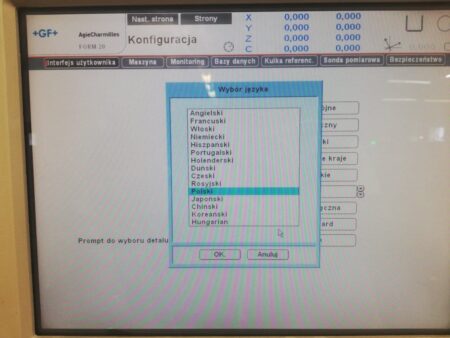

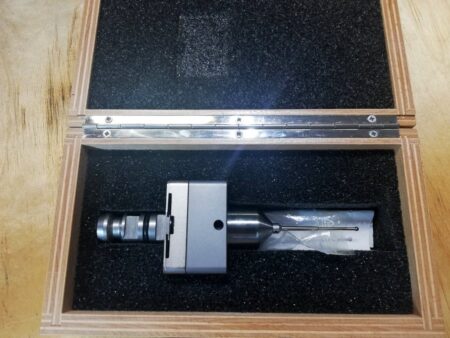

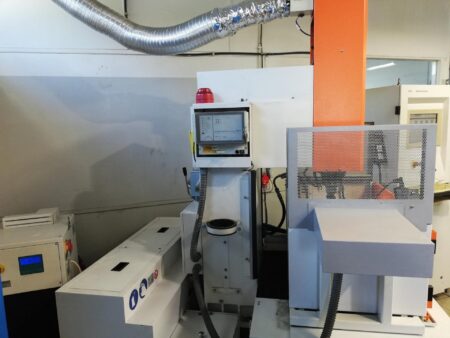

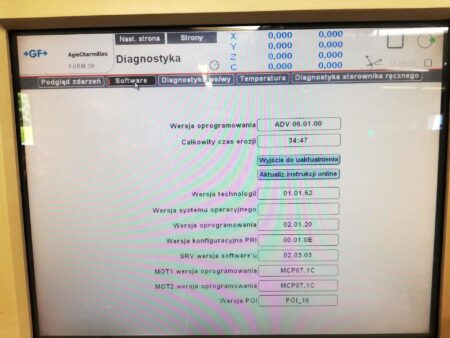

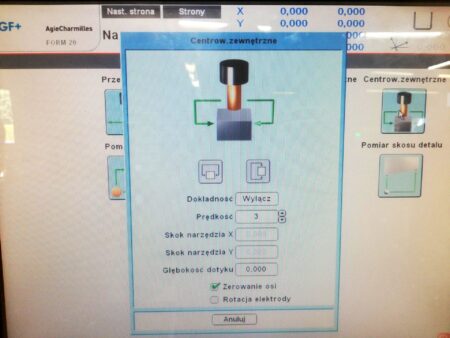

A electrovarian dolgozott 1027 h, amíg a rendszer újratelepítése + 34 h visszahelyezése után. A gép teljes. A menü lengyelül (lehetséges, hogy megváltozhat: angol, francia, olasz, német, spanyol, portugál, holland, dán, cseh, orosz, japán, koreai magyar). A gép mellett a 3D fej (beleértve az ujjait, a mérőszonda stb., Mint a képen), valamint a teljes műszaki dokumentációt és rendszereket kínálja.

Az AGIE CHARMILLES FORM 20 présgépek műszaki paraméterei

– munkaidő: 1027 óra (+34 óra az újratelepítés után)

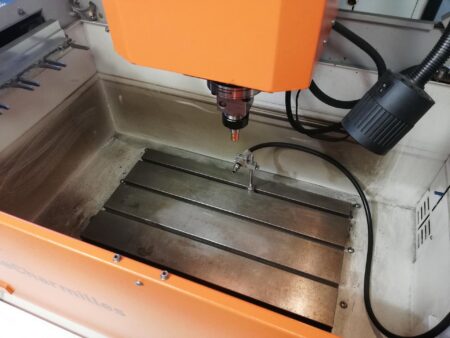

– munkaasztal mérete: 630 x 400 mm
– maximális asztalterhelés: 200 kg
– tartály mérete: 955 x 540 x 350 mm
– egy részlet maximális mérete: 800 x 500 x 265 mm
– X, Y, Z műszak: 350 x 250 x 250 mm
– C tengely forgási sebessége (integrált C tengely): 0-55 ford / perc
– az elektróda maximális tömege C tengely nélkül: 50 kg
– max./min. Z tengely helyzet: 480/230 mm
– pozicionálási pontosság: 5 um
– T-rések száma: 4 db.
– a hornyok közötti távolság: 100 mm
– távolság a padlótól az asztal felületéig: 900 mm
– dielektromos szint: 0-305 mm
– dielektromos kapacitás: 160 l
– a tartály ajtajának szélessége: 830 mm
– automatikus rögzítésű elektróda maximális tömege: 50 kg

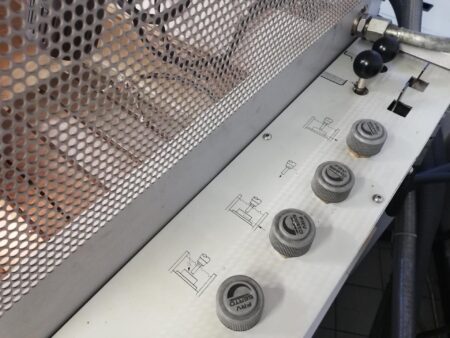

– elektródaváltó pozíciók száma: 4
– az elektróda maximális mérete: 75 mm
– maximális elektróda hossz: 280 mm
– az elektróda maximális tömege az aljzatban: 5 kg
– az elektródák össztömege: 20 kg

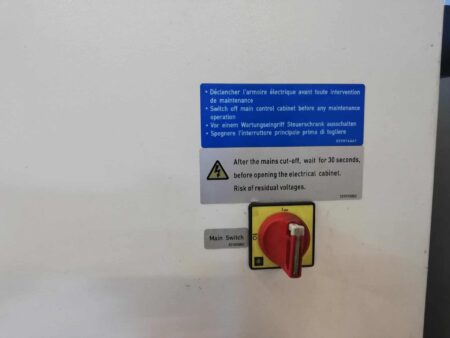

– feszültség: 3 x 380 V / 400 V + – 10%, 50-60 Hz (50 Hz szabvány)
– a kezelőszekrény méretei (hossz x szélesség x magasság): 750 x 900 x 1915 mm
– a kezelőszekrény súlya: 300 kg
– a gép méretei (hossz x szélesség x magasság): 1300 x 1850 x 2500 mm
– teljes tömeg dielektromos anyag nélkül: 2000 kg
– elfoglalt terület: 3000 x 3500 mm

Az APG FORM generátor leírása
– standard technológiák: réz / acél, réz / alumínium, réz-volfrám / karbid, grafit / acél
– a megmunkálási paraméterek adaptálása a munkakörülményekhez: automatikus ACC / ACO
– automatikus technológia kiválasztás: AEP (automatikus eróziós programozás)
– folyamatfelügyeleti rendszer a legnagyobb hatékonyság érdekében: AGIE APG Fuzzy
– a folyamat homogén felületének pontos feltérképezése és előkészítése: UNIGAP automata
– frontális és laterális alulméret kompenzáció: GAP automatikus
– felhasználói technológiai adatbázis: User-Technology
– polaritás: változó
– polírozás: AGIEBRILL

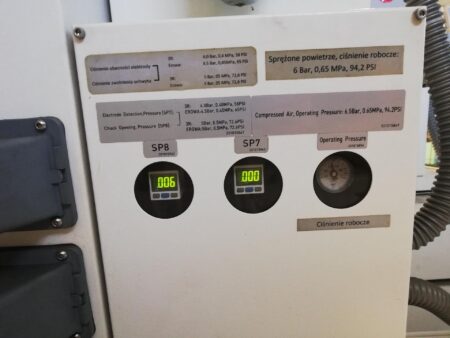

– permetezés és szívás: az elektródán keresztül és a külső

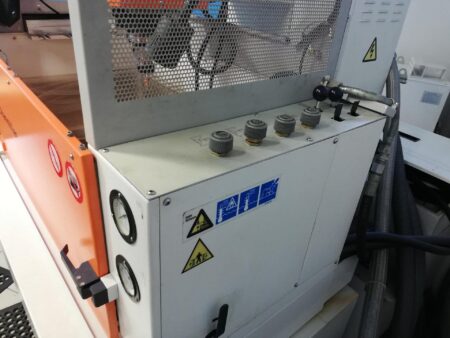

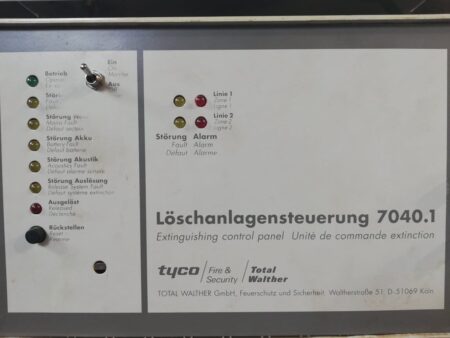

A dielektromos egység
– űrtartalom: 270 l
– papírszűrők száma: 2 db.
– szűrési pontosság: 3-5 um
– a szűrők tartóssága: 40 óra 32 A-nál.

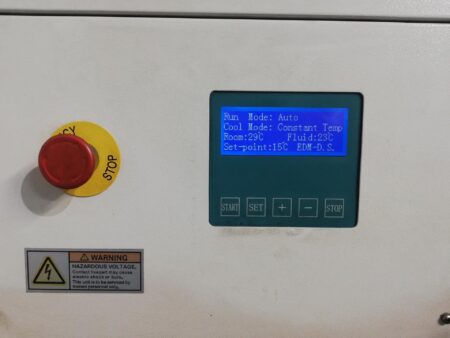

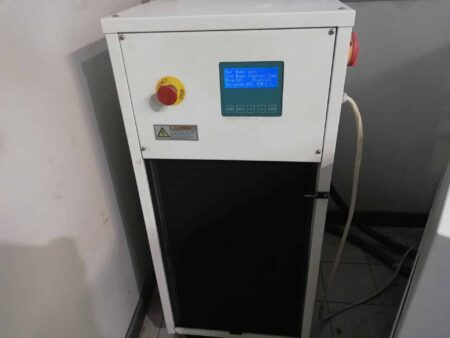

Hűvös
– integrált hőcserélő vezérléshez
– integrált hőcserélő a dielektrikumhoz
– beépített vízhűtő

Szolgáltatás

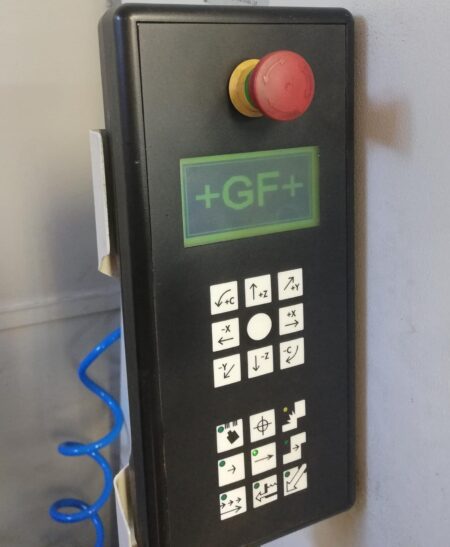

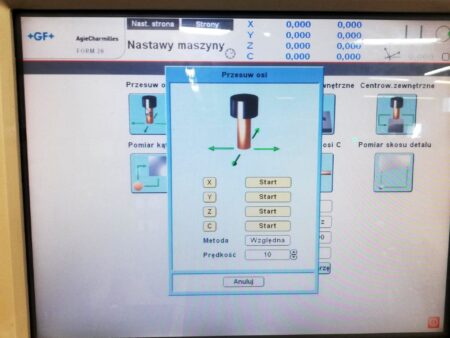

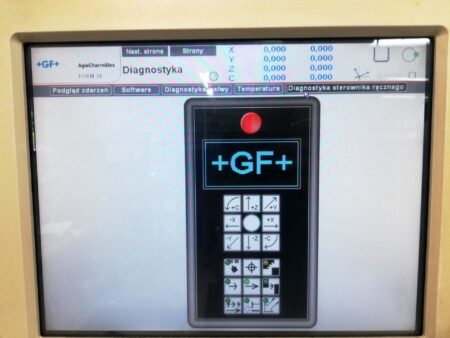

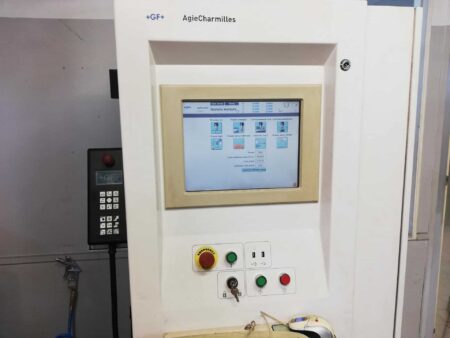

– távirányító az X / Y / Z / C / tengelyek és a fő funkciók működtetéséhez és a feldolgozás előkészítéséhez: JOGBOX LCD kijelzővel

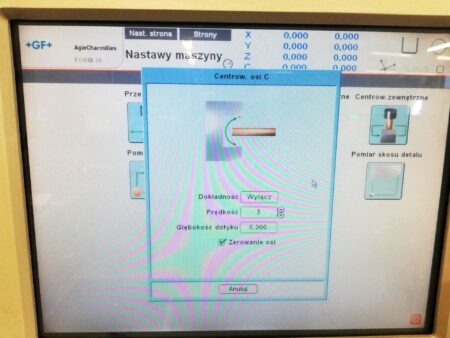

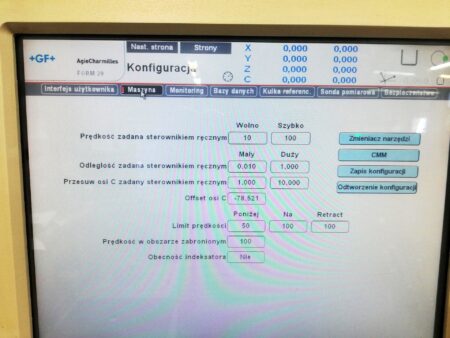

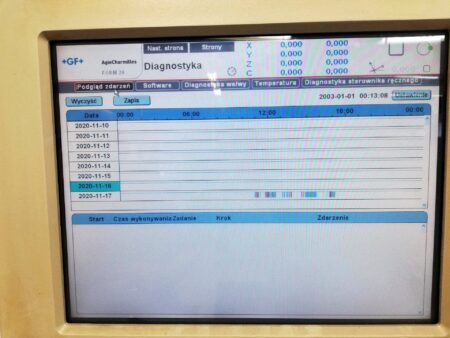

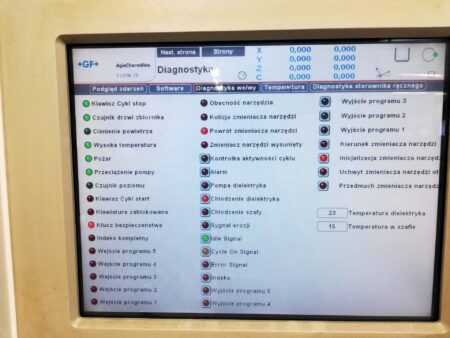

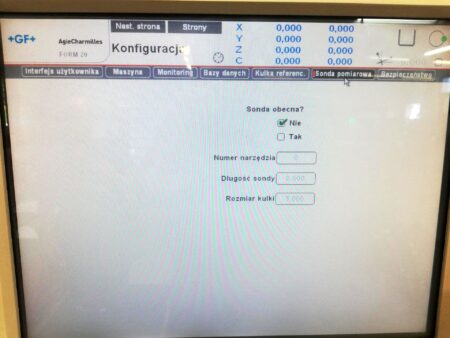

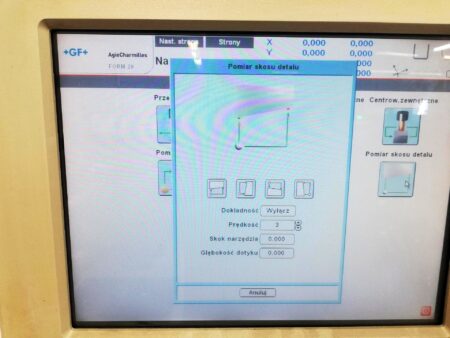

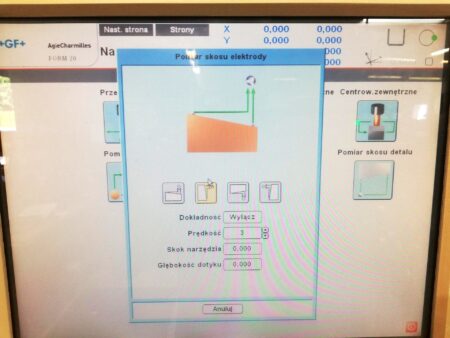

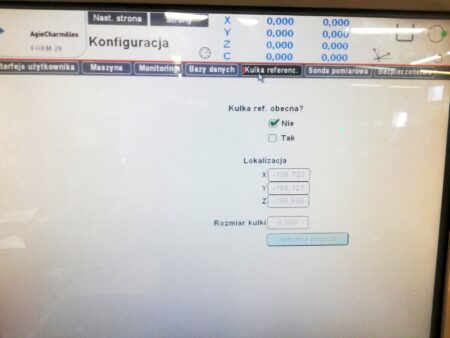

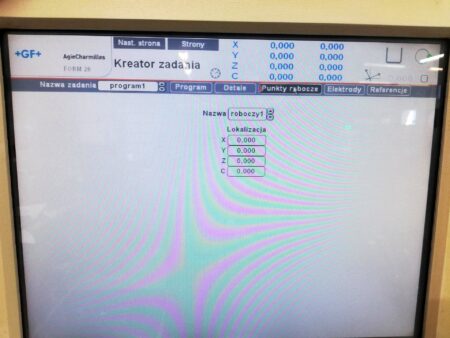

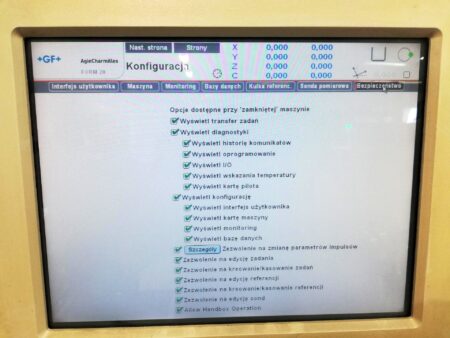

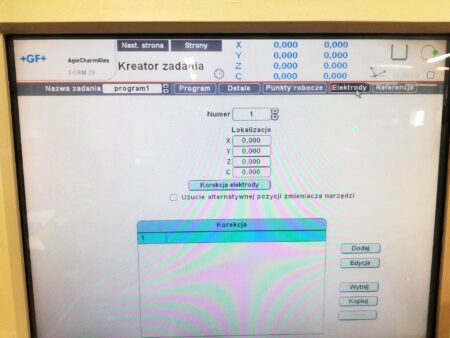

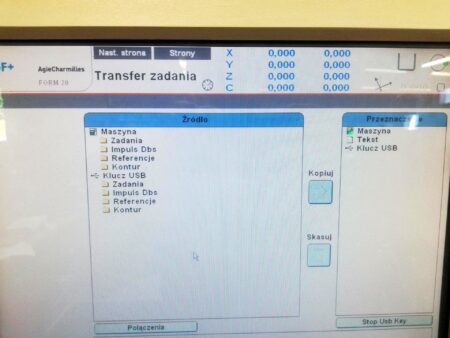

Kezelői felület
– vezérlőegység: 15 ”-es LCD panel, egér
– operációs rendszer: CNC interaktív, Windows
– CPU: Pentium multiprocesszor
– merevlemez:> 200 GB HD, 512 MB RAM
– szervo vezérlő tengelyek: X / Y / Z / C
– egységek: mm / hüvelyk
– mérési mód: abszolút és inkrementális

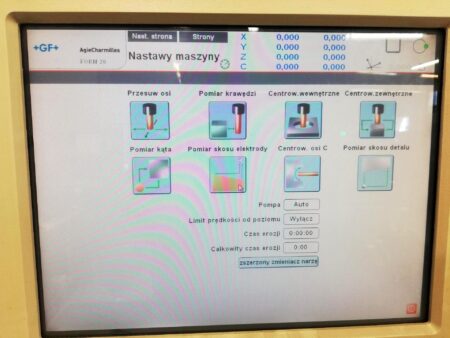

Az AGIE CHARMILLES FORM 20 fúrófej jellemzői

– kezelőegység az X / Y / Z / C tengelyekben: 0,001 mm

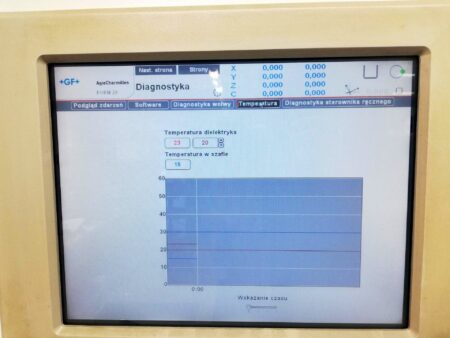

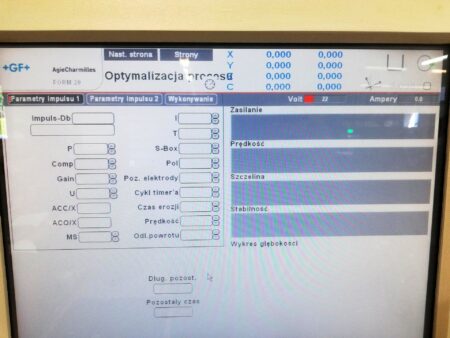

– megmunkálási paraméterek megjelenítése: grafikus megjelenítés (áram, megmunkálási stabilitás, sebesség és mélység)

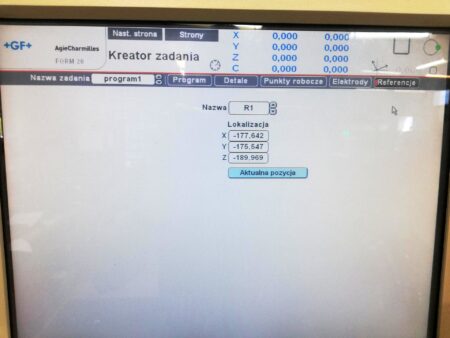

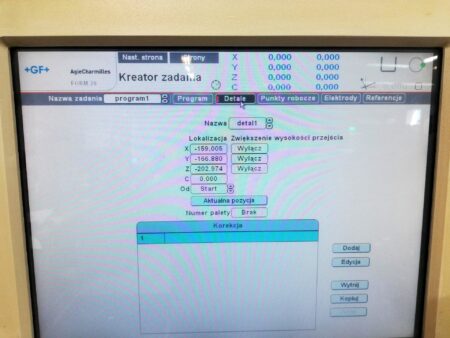

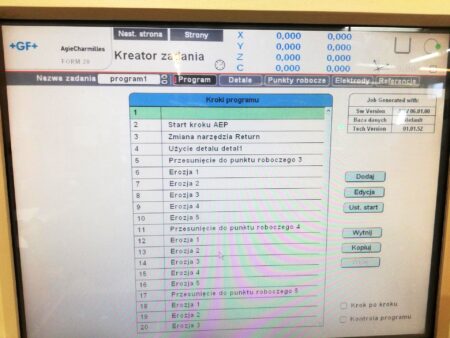

– programozás: Automatikus – Automatikus eróziós programozás (AEP), intuitív programozás ikonok segítségével, automatikus tárolás
– a keringő módszer programozása a következők megadásával: vektor, 2D / 3D vektor, kör alakú keringő, gömb alakú
– permetezési nyomás és szívás: kézi beállítások
– felhasználói kézikönyv a vezérlővel való integrációhoz

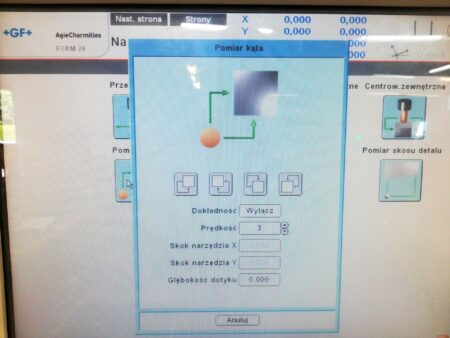

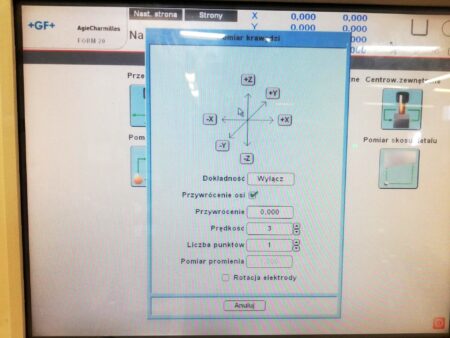

– megmunkálás és pozícionálás szimuláció: programok ellenőrzése erózió nélkül

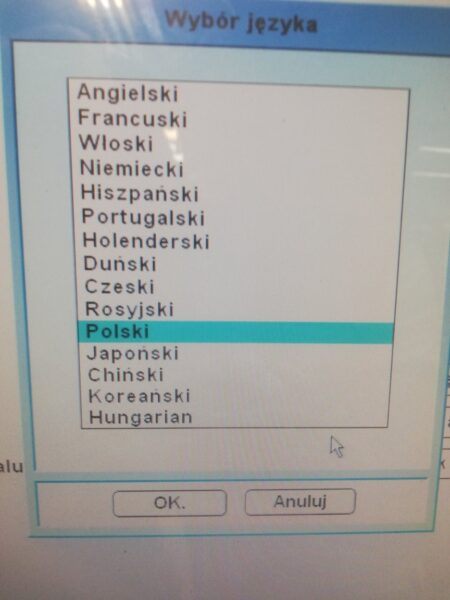

– elérhető nyelvek: EN, DE, CN, CZ, DK, ES, FR, IT, KR, JP, NL, PL, PT, RU
– perifériák: USB; CD ROM
– külső interfészek: 1 x RS232C; 1 x párhuzamos; 1 x LAN; 2 x USB

AGIE CHARMILLES 20-as formájú EDM-berendezés

– dielektromos 410 l
– műanyag szűrő kerozinhoz H15 475/1
– kerozinszűrő fémházban H15 190/6
– Technikai dokumentáció

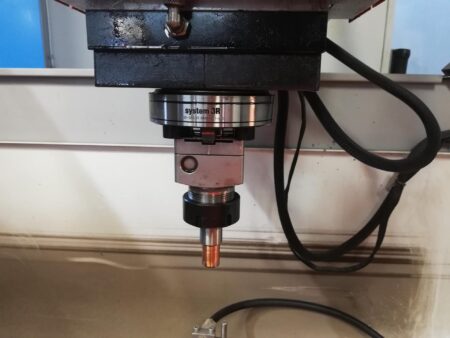

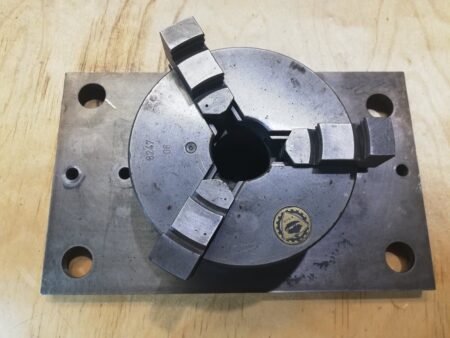

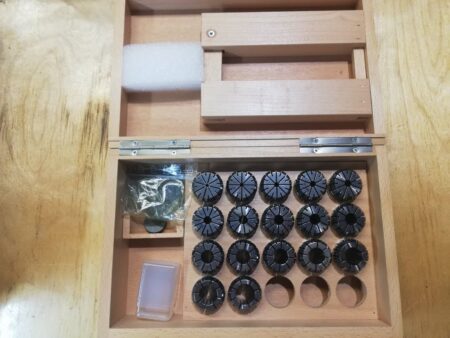

– szerszámozás a 3D-s fejjel – mérőszonda stb.
