TOP-TURN S-16C CNC esztergaközpontot

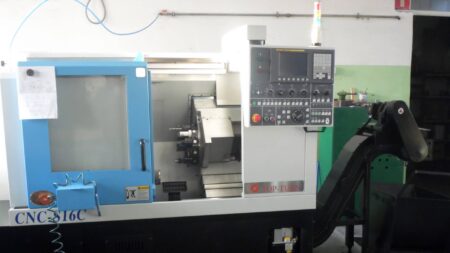

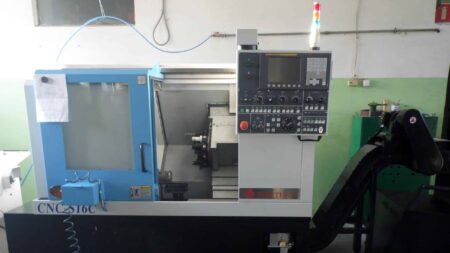

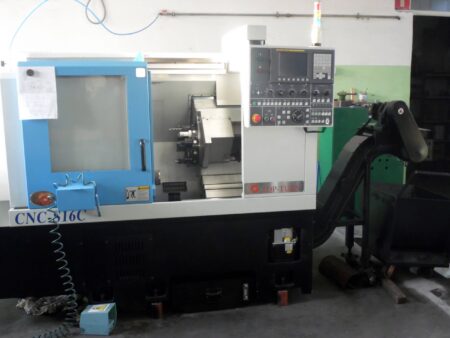

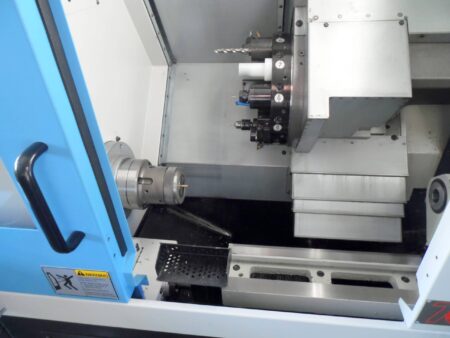

A TOP-TURN S-16C CNC esztergaközpontot a TOP-TURN Jashico Machine Manufacture Co., Ltd. építette 2012-ben, Lengyelországban pedig Eurometal márkanév alatt forgalmazzák. A CNC eszterga numerikus vezérlésű FANUC Series Oi TD és tizenkét pozíciós VDI 20 fejjel van felszerelve 6 hajtott szerszámmal. Az eszterga maximális esztergálási hossza 330 mm, esztergálási átmérője 250 mm. A gép orsójának maximális fordulatszáma 6000 ford./perc, és A2-5 csúcsgal van felszerelve. Az esztergagépnek három tengelye van – X, Z és C. A C tengelyen Baruffaldi fej található, fordulatszáma 6000 ford./perc. A Z és X tengely maximális mozgása 380, illetve 165 mm. A gép mindössze 3720 órát dolgozott. Az S-16C eszterga teljes tömege 2500 kg.

A TOP-TURN Eurometal S-16C CNC eszterga műszaki leírása

– CNC vezérlés: FANUC Series Oi TD
– munkaóra: 3720 óra
– maximális fordulási hossz: 380 mm
– maximális fordulási átmérő: 250 mm

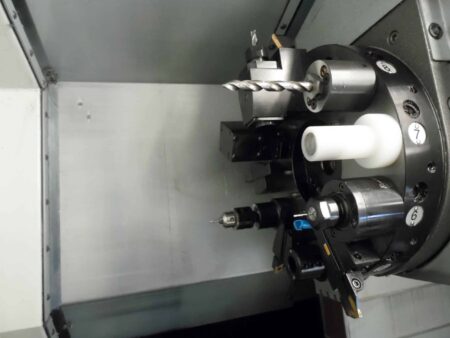

– fej: VDI 20 12 állás
– 6 db motoros szerszám
– szerszám mérete: 16 mm
– C tengely fej gyártója: Baruffaldi
– X / Z tengely mozgása: 165/380 mm
– gyorsított előtolás az X / Z tengelyben: 0/20 m/perc
– C tengely fordulatszáma: 6000 ford./perc
– fúrótartó átmérője: 20 mm
– hézag a csúszda felett: 150 mm
– távolság az ágy felett: 400 mm
– maximális orsófordulatszám: 6000 ford./perc
– orsóvég: A2-5
– Orsó átvezetés: 55mm
– szemfog kiterjesztése: 65 mm
– szemfog átmérője: 70 mm
– középpontok közötti távolság: 570 mm
– a farok lökethossza: 500 mm
– farokszár hüvelykúp: MT4
– fogantyú mérete: 160 mm
– ferde ágy
– gép méretei: 2220 x 1650 x 1950 mm
– az S-16C eszterga össztömege: 2500 kg
