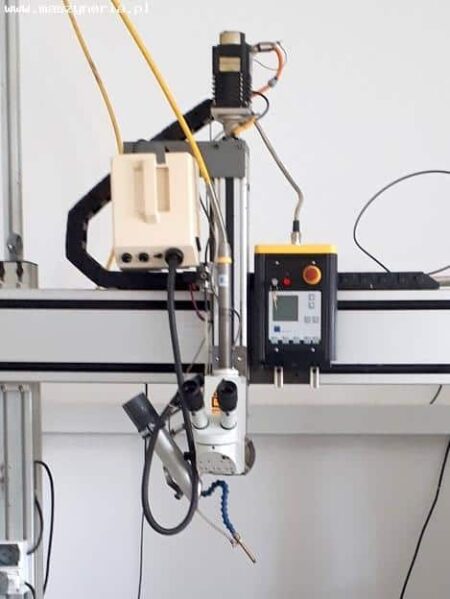

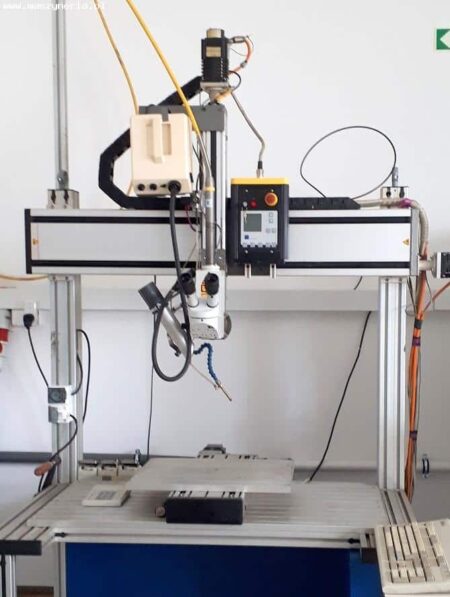

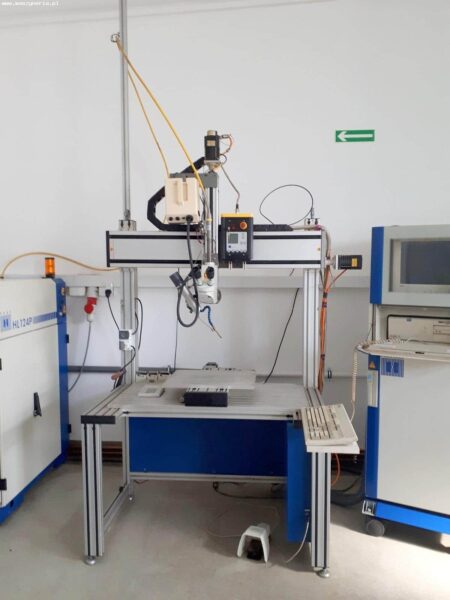

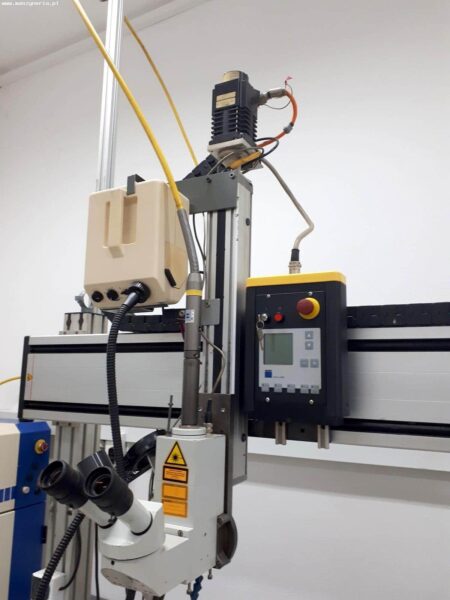

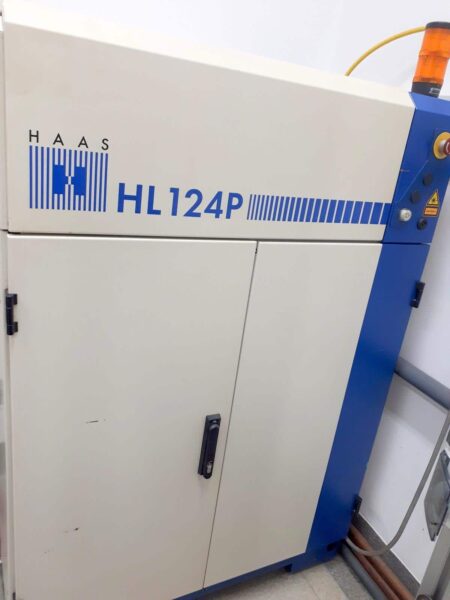

TRUMPF HAAS-LASER HL 124P/4 LCB lézeres hegesztőgép

A TRUMPF HAAS-LASER HL 124P/4 LCB lézeres hegesztőgép 1997-ben a HAAS-LASER Schramberg (ma TRUMPF) gyártotta Németországban. A lézeres hegesztőgép olyan anyagokból készült elemek hegesztését teszi lehetővé, mint: szerszámacél, öntöttvas, alumíniumötvözetek, bronzötvözetek és titánötvözetek. A hegesztőlézer egy asztallal van felszerelve, melynek méretei (H x Szé) 1090 x 590 mm, és a maximális X / Y / Z eltolás 800, 300 és 300 mm. A gép LCB vezérlése LCD kijelzővel ellátott programozókonzollal rendelkezik, amely megjeleníti a lézerparamétereket, állapotüzeneteket és a rendszert. A lézer teljesítménye 150 W, maximális impulzusteljesítménye 5 kW. A gép össztömege 380 kg.

A TRUMPF HAAS-LASER HL 124P/4 LCB lézeres hegesztőgép műszaki adatai

– lézeres vezérlés: LCB
– asztal méretei (hossz x szélesség): 1090 x 590 mm
– X / Y / Z tengely mozgása: 800/300/300 mm
– maximális kimeneti teljesítmény: 150 W
– lézerteljesítmény: 150 W
– maximális impulzusteljesítmény: 5 kW
– impulzus energia: 0,1-50 J
– impulzus időtartama: 0,3-20 ms
– fókuszpont átmérője: 0,2-2,7 mm (az objektív gyújtótávolságától függően)
– optikai szál: 400 μm
– tápellátás: 400 V (+ -10%) 3P + PE, 50 / 60Hz, 16A
– méretek (H x Sz x Ma): 1020 x 1460 x 650 mm
– teljes tömeg: 380 kg

A TRUMPF HAAS-LASER HL 124P/4 LCB fő alkalmazása

– szerszámok, fröccsöntő formák, betétek, lyukasztók, csúszkák, hüvelyek stb. lézeres hegesztése.
– fürdőszobai kiegészítők lézeres hegesztése
– sebészeti műszerek, protézisek, implantátumok és endoszkóp alkatrészek lézeres hegesztése
– autóipari alkatrészek lézeres hegesztése
