TRUMPF TruLaser 3030 BE lézervágó

TRUMPF TruLaser 3030 BE lézervágó 2012-ben gyártották Németországban. A gép kiváló minőségű, 3,2 kW-os lézersugárral szerkezeti acél, rozsdamentes acél és alumínium lemezeket dolgoz meg, garantálva a vágott munkadarab sima és egyenletes éleit. A TRUMPF TruLaser 3030 Basic Edition lézervágógép széleskörű felszereltségéhez tartozik a megbízható TRUMPF TruFlow 3200 lézerforrás, a hűtőegység és a SIEMENS SINUMERIK 840D CNC vezérlés a működési módok programozásához és a vágási folyamat vezérléséhez. A lézer teljes tömege 10500 kg.

A TRUMPF TruLaser 3030 BE lézervágó műszaki paraméterei

• maximális lézerteljesítmény: 3200 W (3,2 kW)
• lézertípus: CO2
• maximális munkadarabvastagság (szerkezeti acél): 20 mm
• maximális munkadarabvastagság (rozsdamentes acél): 12 mm
• maximális munkadarabvastagság (alumínium): 8 mm
• előtolási sebességek az X/Y/Z tengelyen: 3000/1500/115 mm
• pozícionálási sebesség a tengellyel párhuzamosan: 60 m/perc
• pozicionálási sebesség az X- és Y-tengely meghajtások egyidejű működtetésével: 85 m/min
• lemezek maximális tömege: 710 kg
• legkisebb programozható lépés: 0,001 mm
• pozicionálási eltérés: ± 0,10 mm
• átlagos pozicionálási eltérés: ± 0,03 mm

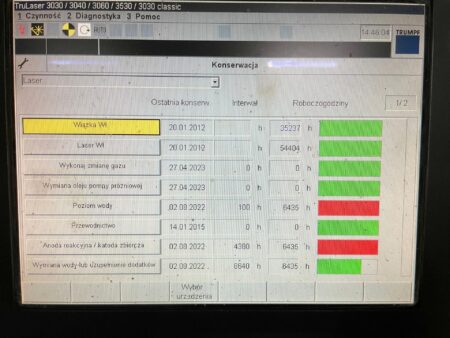

• bekapcsolási idő: 54404 h
• lézersugár-kibocsátási idő: 35237 h
• csatlakoztatott levegőcsatlakozás: 7-10 bar
• nitrogén csatlakozás N2: 30 bar
• oxigén csatlakozás O2: 20 bar
• sűrített levegő fogyasztás lézerforrással: 4 Nm3/h
• lézergázfogyasztás (CO2): 1 l/h
• lézergázfogyasztás (N2): 6 l/h
• lézergázfogyasztás (He): 13 l/h
• energiafogyasztás lézerforrással és hűtőegységgel: 26-53 kW/h
• csatlakozási teljesítmény: 68 kVA
• áramellátás: 400 V; 50 Hz
• méretek (hosszúság x szélesség x magasság): 9300 x 4600 x 2000 mm
• a TruLaser 3030 BE gép súlya: 10500 kg

A lézervágó felszereltsége

• CNC-vezérlés: SIEMENS SINUMERIK 840D
• lézerforrás: TRUMPF TruFlow 3200
• hűtőegység
