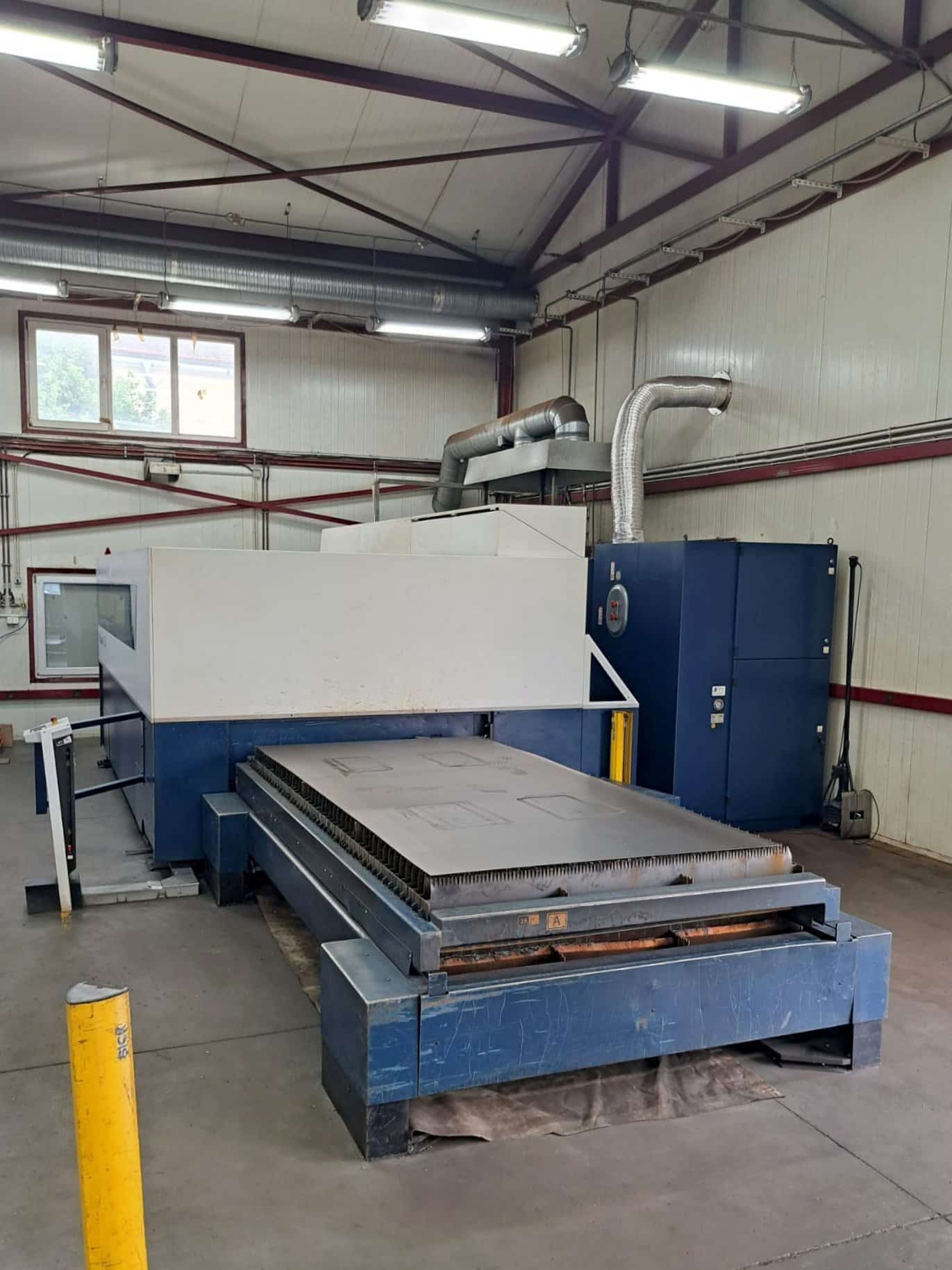

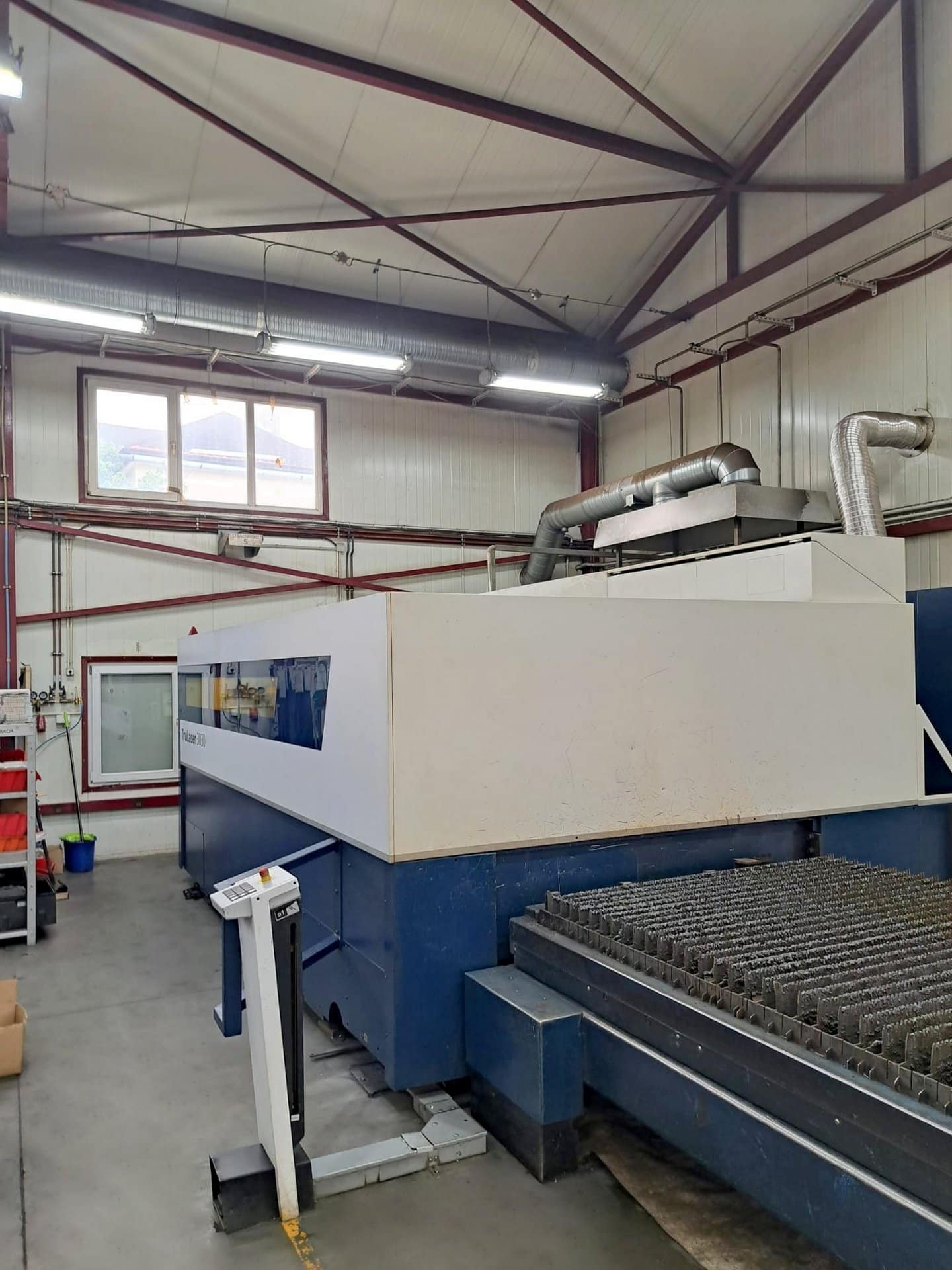

TRUMPF TruLaser 3030 fiber lézer

TRUMPF TruLaser 3030 fiber lézer, amelyet 2013-ban építettek Németországban, a gépbe épített speciális technológiai adatcsomagoknak köszönhetően szerkezeti acélból, rozsdamentes acélból, valamint sárgarézből és rézből készült munkadarabok precíziós megmunkálására szolgál. A rendkívül hatékony és megbízható szálvágó technológia kibővíti a megmunkálási lehetőségeket, és lehetővé teszi a nagyon sima és egyenletes élek elérését.

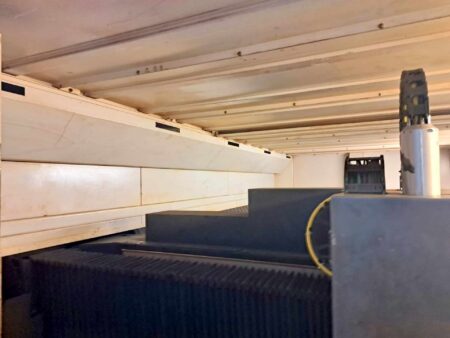

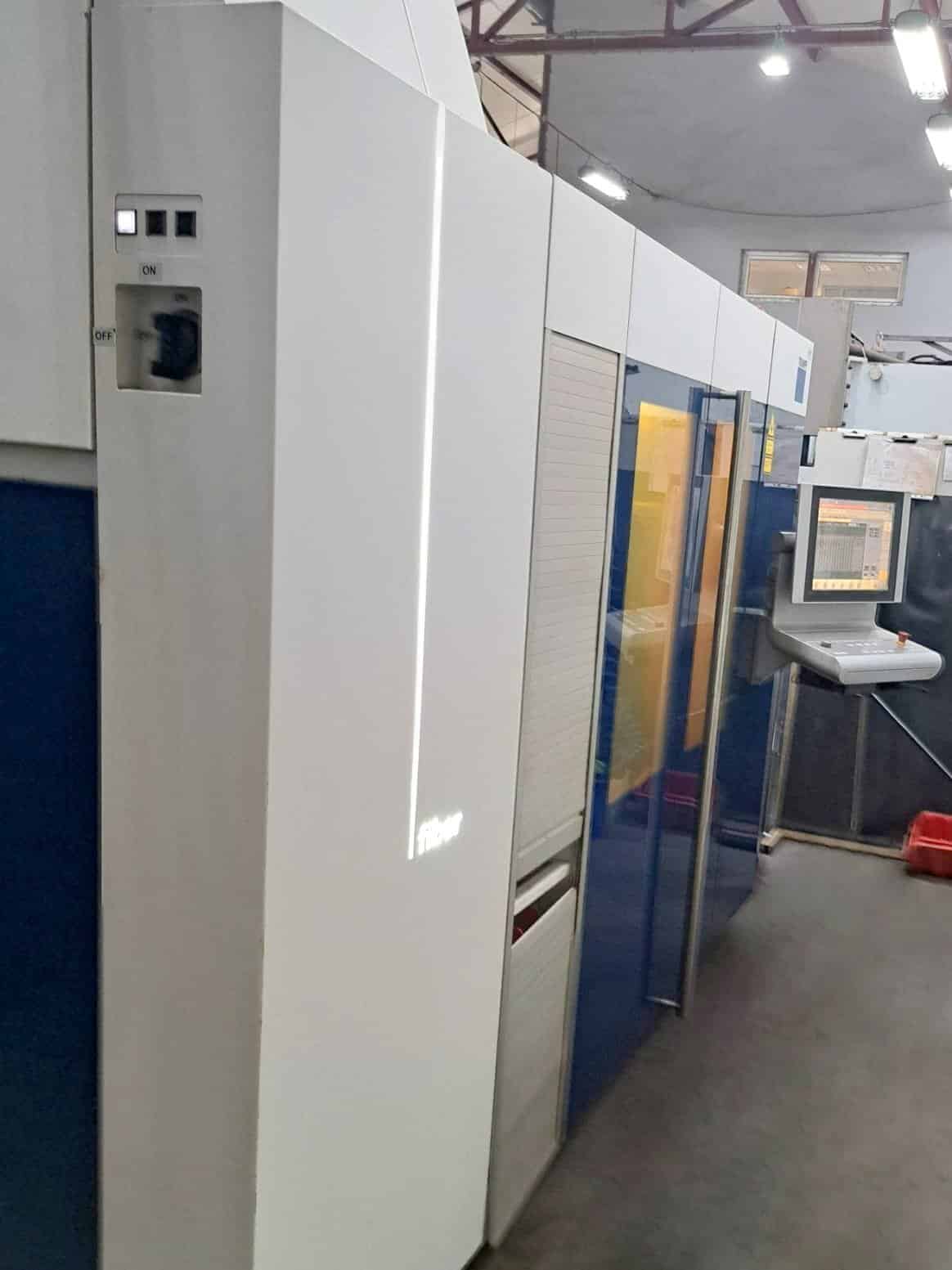

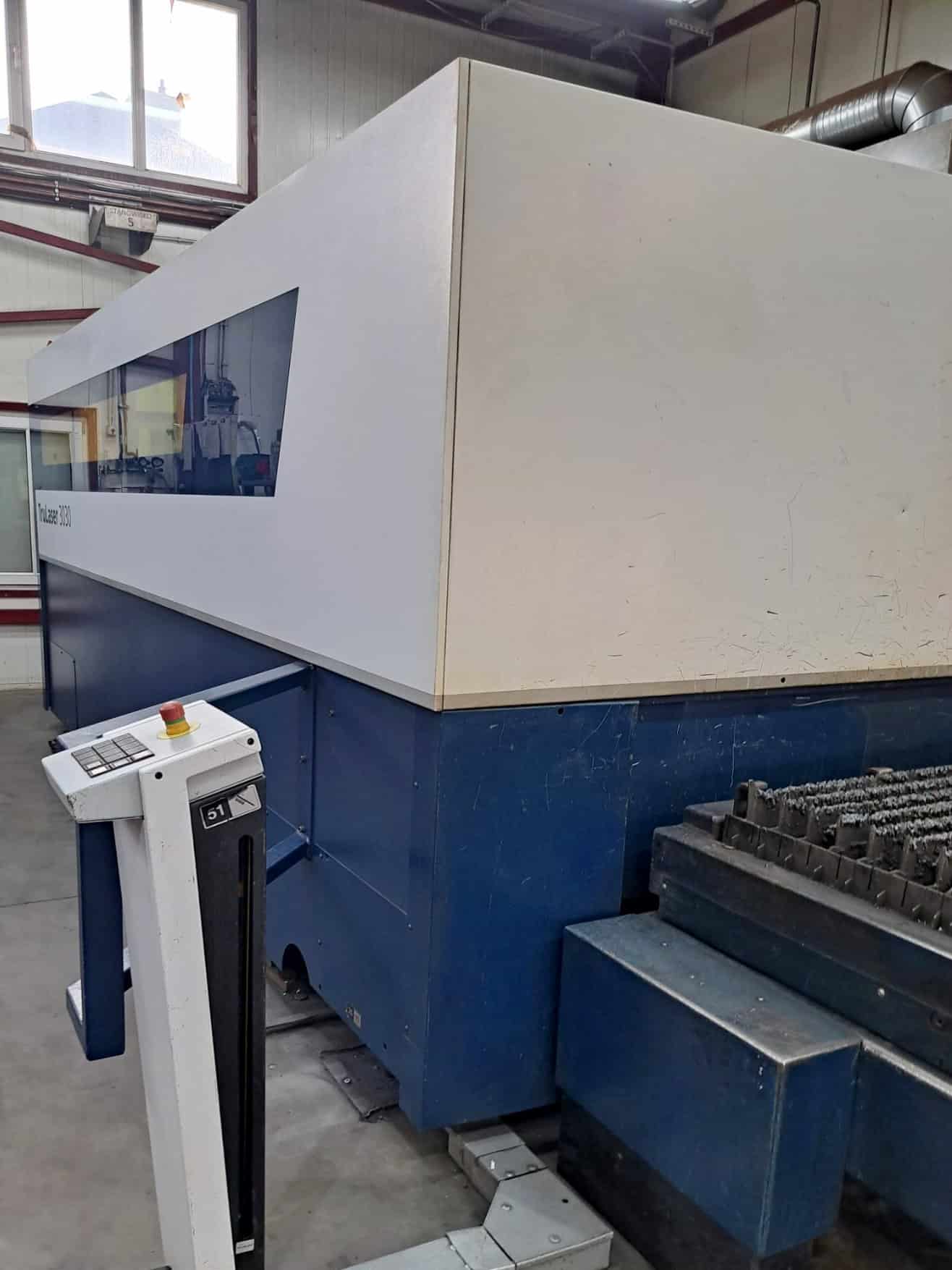

A lézervágógép robusztus, tartós kialakítással rendelkezik, amely megakadályozza, hogy irányváltáskor bármilyen rezgés keletkezzen. A felemelhető tetővel és rögzített védőburkolattal ellátott zárt lézertest hatékonyan védi a kezelőt munka közben. A tengelyeket közvetlen Torque meghajtás (X-tengely) és közvetlen lineáris meghajtás (Y-tengely és Z-tengely) hajtja, amelyek a legnagyobb gyártási pontosságú, edzett vezetőkkel kombinálva biztosítják a nagy gyorsulások és munkasebességek elérését.

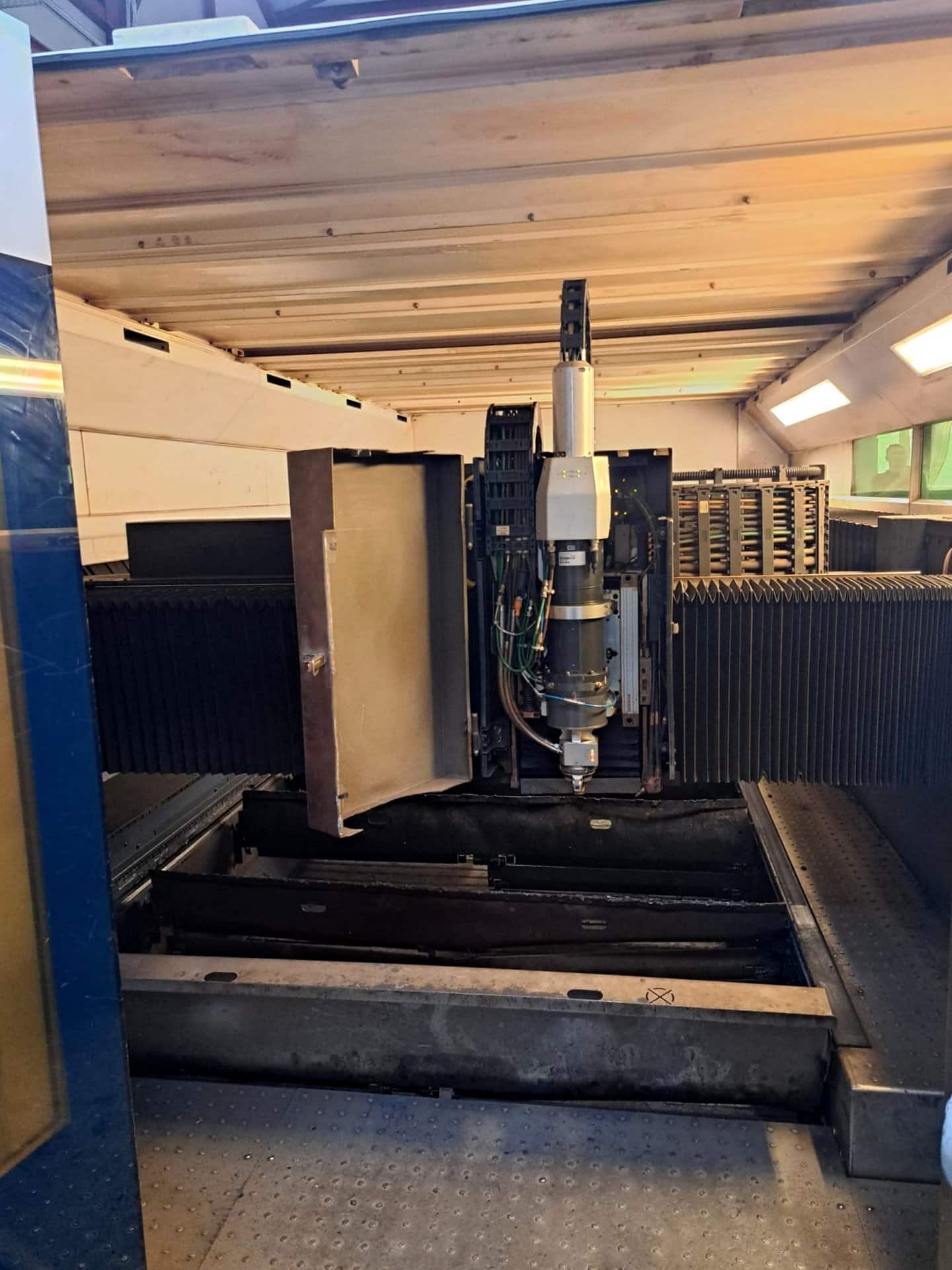

A megbízható TRUMPF TruDisk 3001 rezonátor által generált, kiváló minőségű, 3 kW-os lézersugár közvetlenül az adaptív lencserendszerrel ellátott univerzális vágófejre irányul. A fejben lévő mozgó lencserendszer automatikusan beállítja az optimális sugárgeometriát a különböző lemezvastagságokhoz és anyagokhoz. A zavartalan működés érdekében a TRUMPF száloptikás lézer automatikus raklapcserélő rendszerrel van felszerelve, amely lehetővé teszi a 900 kg súlyú munkadarabok párhuzamos be- és kirakodását könnyen hozzáférhető raklapokra a folyamat megszakítása nélkül.

A TruLaser 3030 (L49) száloptikai lézer a fényfüggönyöknek és a kompakt szűrővel ellátott többkamrás elszívó rendszernek köszönhetően magas fokú biztonságot is garantál. A gép átfogó felszereltségéhez tartozik egy érintőképernyős SIEMENS SINUMERIK 840D SL CNC-vezérlő és számos további rendszer, amelyek a gyártási folyamat termelékenységének és megbízhatóságának növelésére szolgálnak.

2023 júliusában a gépet egy új vágóegységgel SPK Cutting unit KL51 és egy száloptikai LLK-D 0075 felszereléssel látták el.

A TRUMPF TruLaser 3030 lézervágó műszaki adatai

• lézersugár teljesítmény: 3 kW (3000 W)
• előtolási sebesség az X/Y/Z tengelyen: 3000/1500/115 mm
• pozicionálási sebesség egyidejű X- és Y-tengelyes meghajtással: 140 m/perc
• maximális munkadarabvastagság (szerkezeti acél O2): 20 mm
• maximális munkadarabvastagság (rozsdamentes acél N2): 15 mm
• maximális munkadarabvastagság (réz O2): 6 mm
• maximális munkadarabvastagság (réz N2): 2 mm
• maximális munkadarabvastagság (sárgaréz N2): 6 mm
• maximális lemeztömeg: 900 kg
• pozicionálási eltérés (PA): ± 0,05 mm
• átlagos pozicionálási eltérés (PS): ± 0,03 mm
• legkisebb programozható lépés: 0,001 mm
• lézerhűtés: zárt hűtőrendszer
• automatikus fúvóktisztítás
• integrált technológiai adatok
• vágás sűrített levegővel
• programozható vágógáznyomás
• automatikus leállítás
• emelőtető
• lézersugár hullámhossza: 1,03 μm

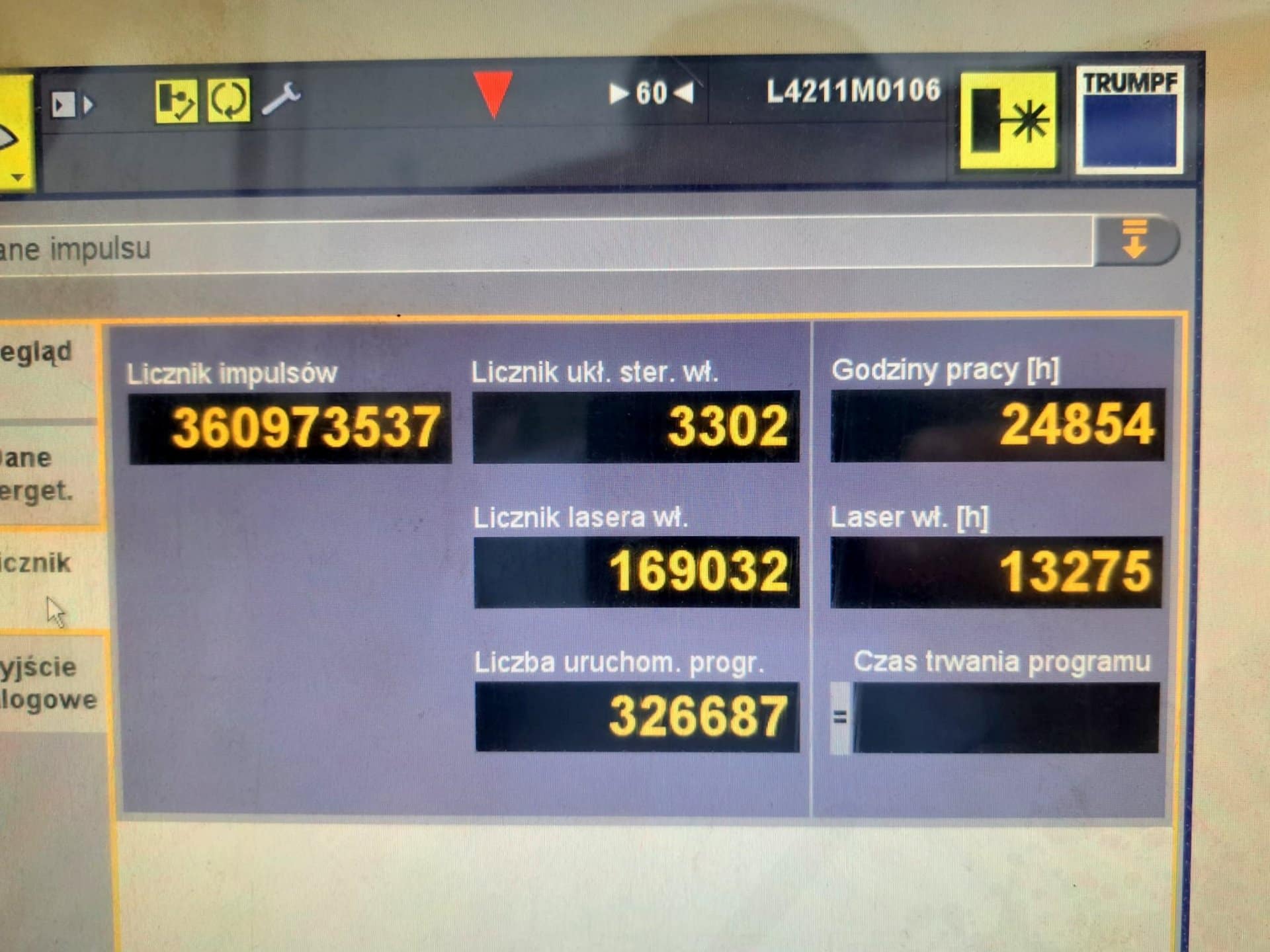

• munkaidő: 24854 h
• lézer bekapcsolási idő: 13275 h
• sűrített levegő csatlakozás: 7-10 bar
• átlagos sűrített levegő fogyasztás: 35 Nm2/h
• nitrogéncsatlakozás N2: 30 bar
• oxigén csatlakozás O2: 20 bar
• csatlakozási teljesítmény: 40 kVA
• vezérlőfeszültség: 24 V
• tápegység: 400 V; 50 Hz

A Tru Laser 3030 3 kW lézervágógép felszereltsége

• CNC-vezérlés: SIEMENS SINUMERIK 840D SL
• koronglézer: TRUMPF TruDisk 3001
• automatikus raklapváltó
• PierceLine rendszer
• FocusLine rendszer
• NitroLine rendszer
• PlasmaLine rendszer
• ControlLine rendszer
• FastLine rendszer
• FlyLine rendszer
• réz és sárgaréz vágócsomag

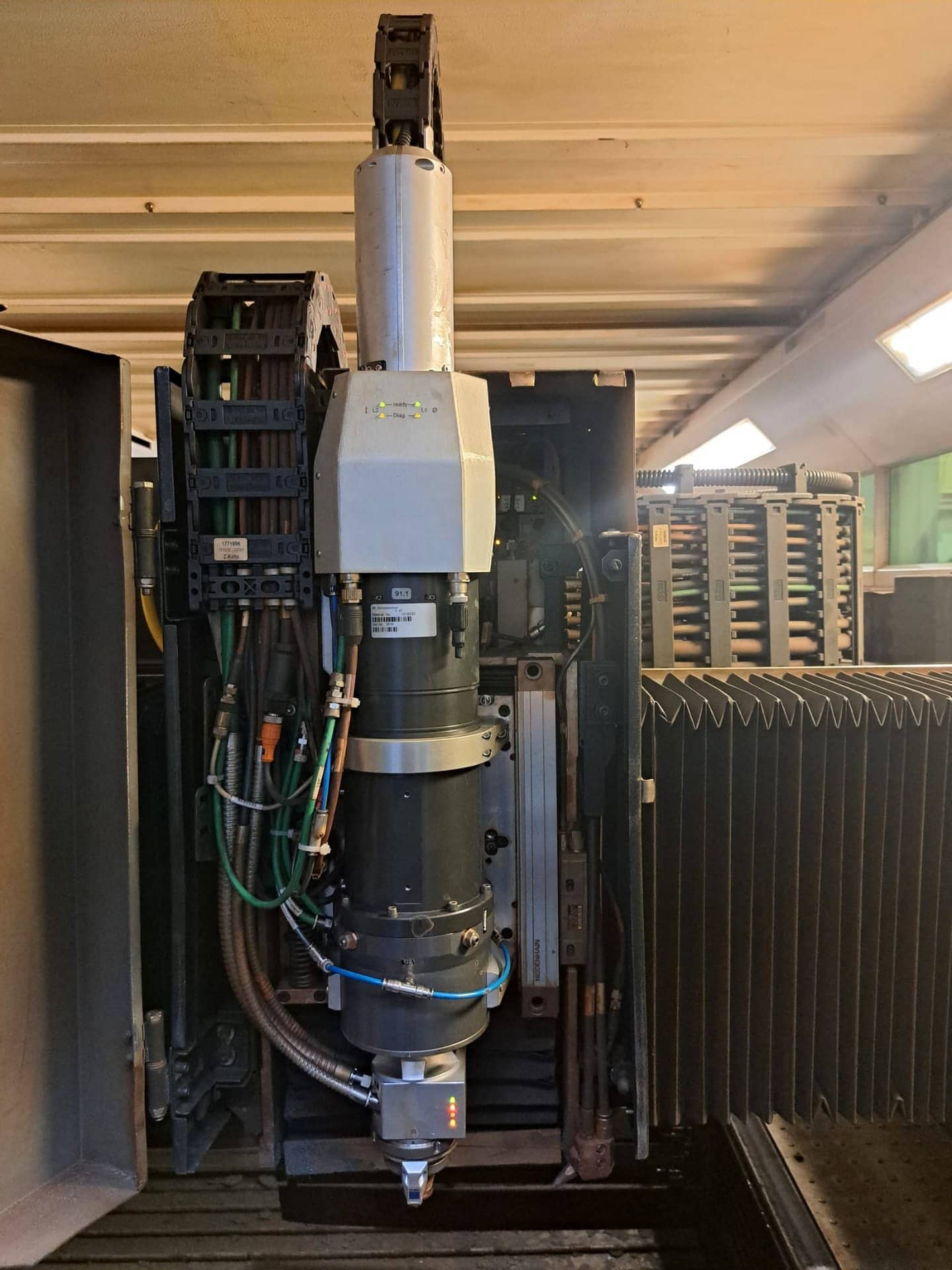

• univerzális vágófej adaptív lencserendszerrel
• védőüveg a lencse szennyeződésének megakadályozására
• kibővített műhelyprogramozás

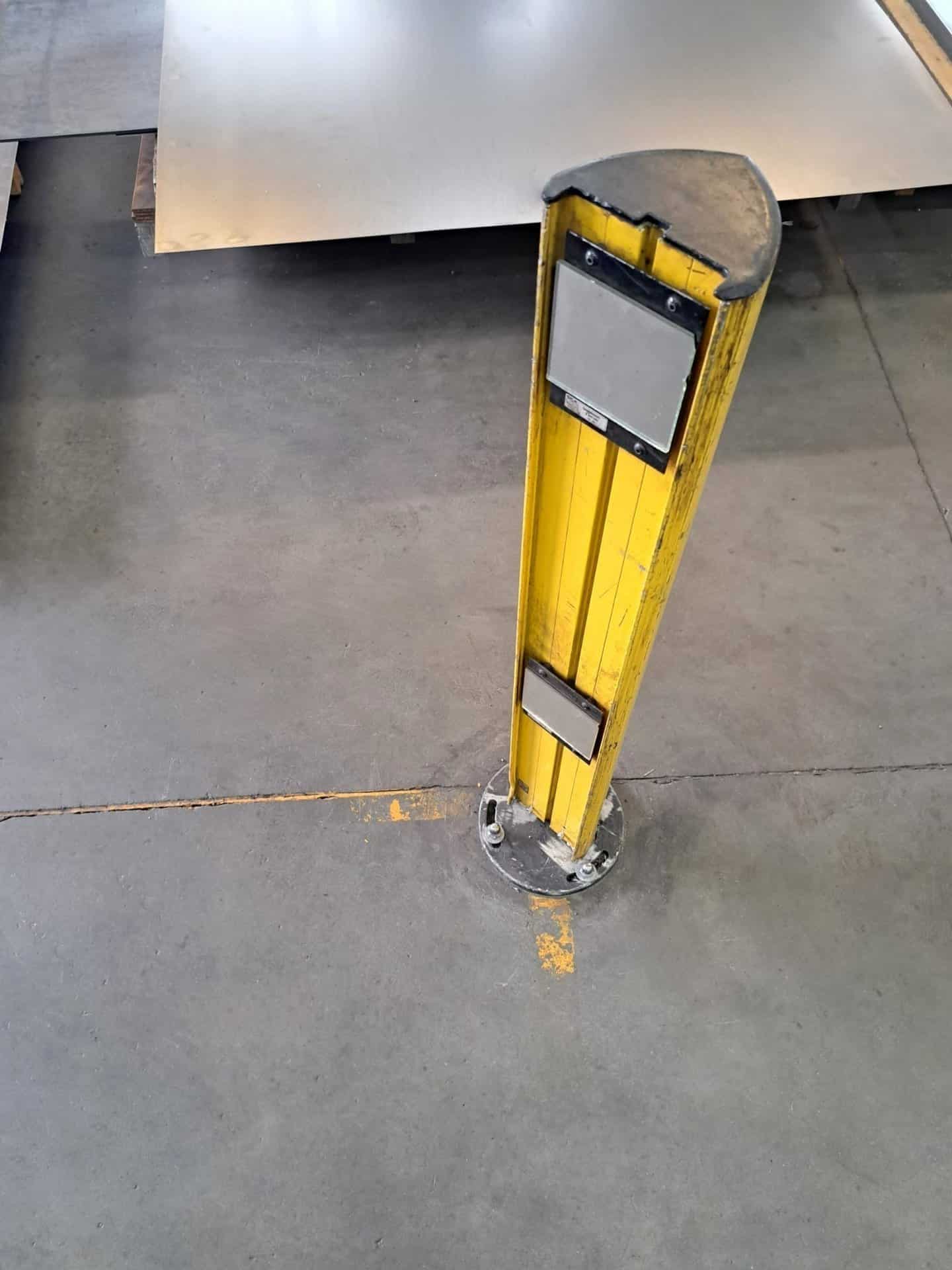

• fényfüggönyök

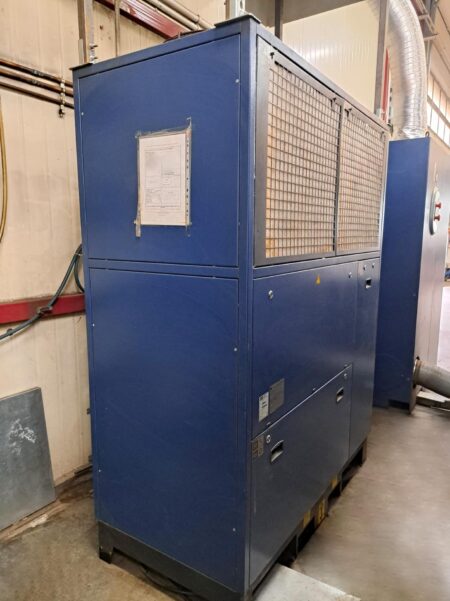

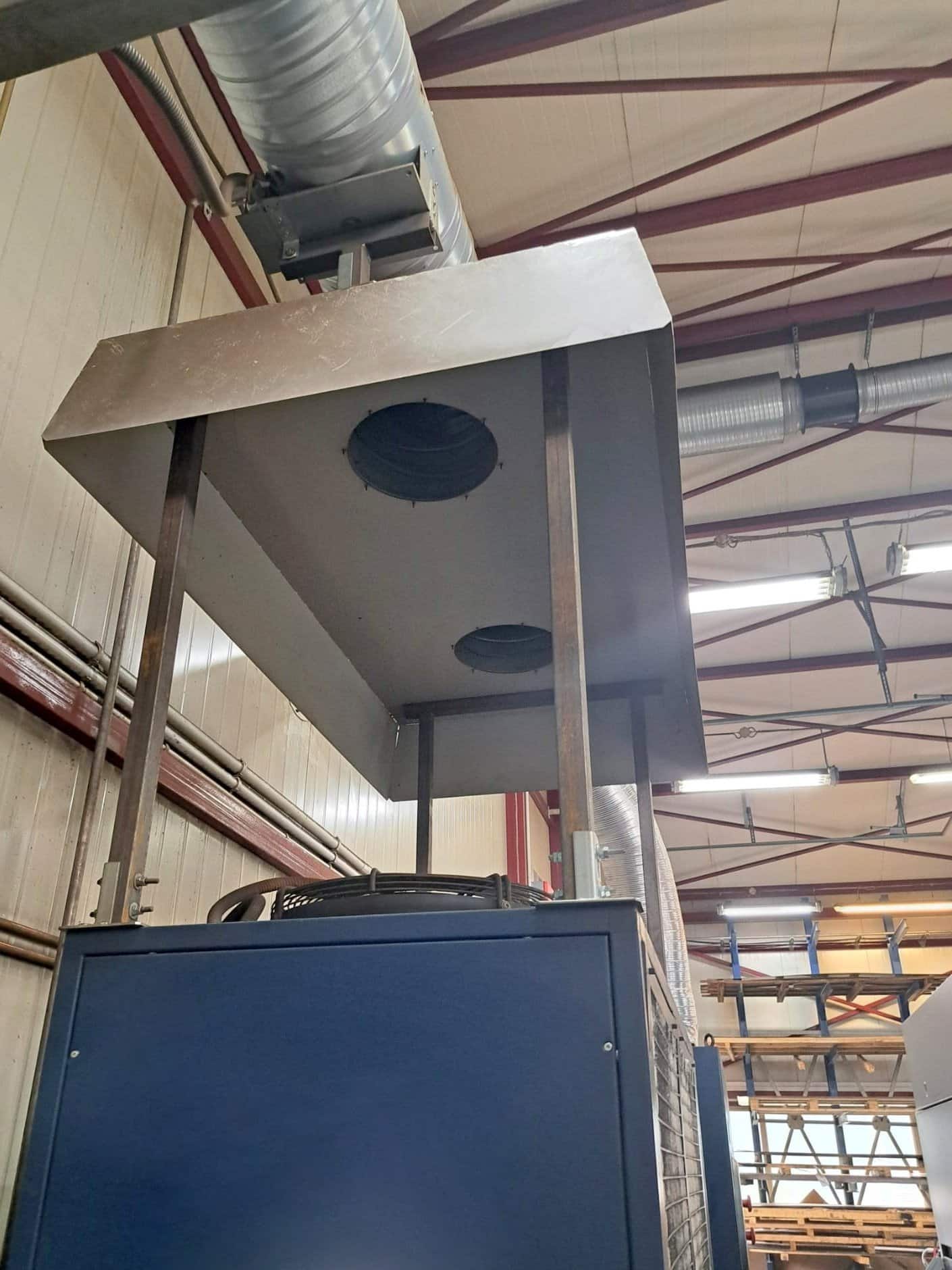

• hűtőegység
• rögzítőtartók (2 db)

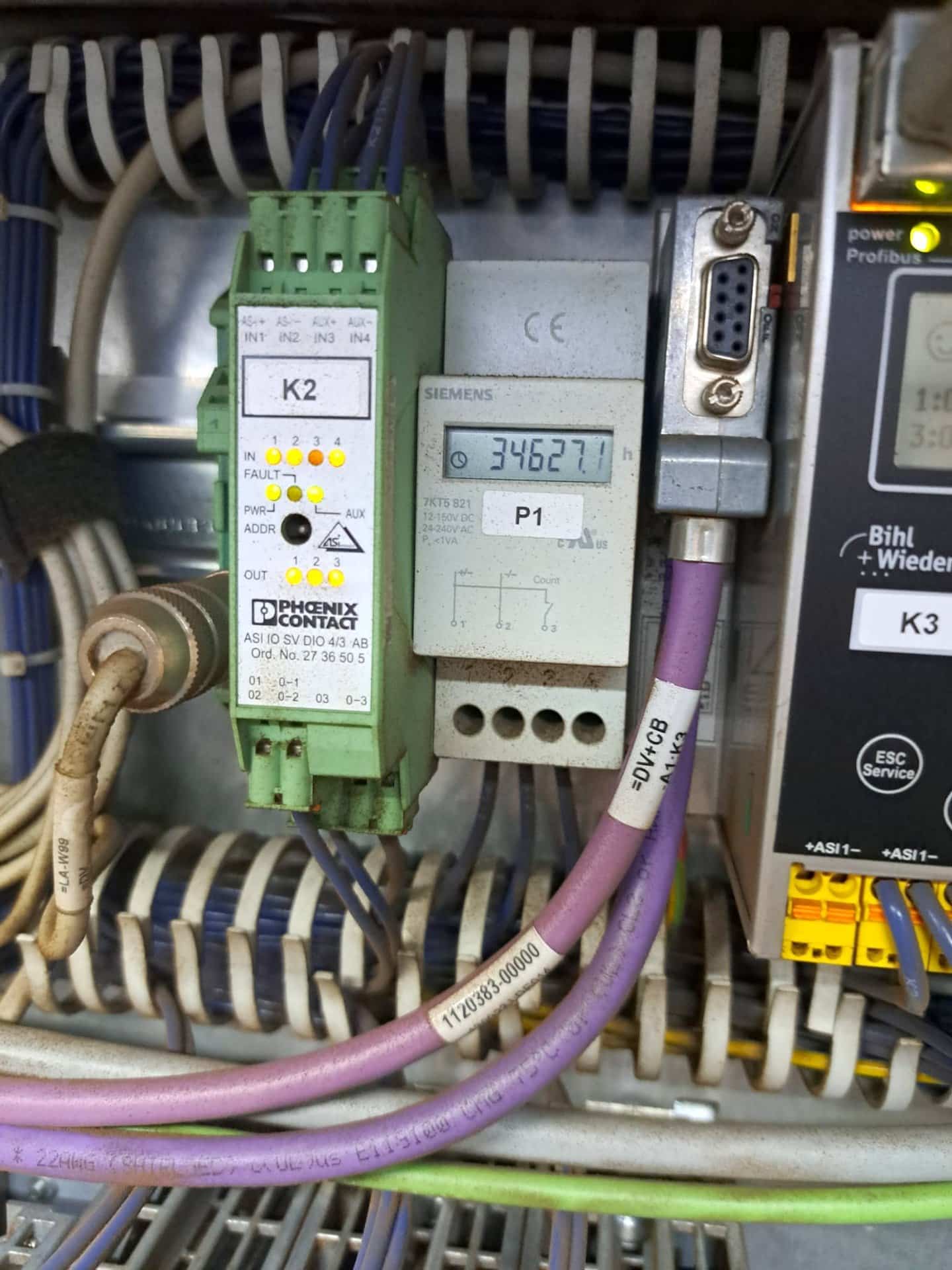

• integrált vezérlőszekrény
• hosszanti szállítószalag
• olajpermetező berendezés
• munkaterület-világítás
• többkamrás elszívórendszer
• kompakt szűrő
• gépvédő ablakkal
• RJ45 port
• USB-port
