TRUMPF TruLaser 3030 FIBER lézervágó

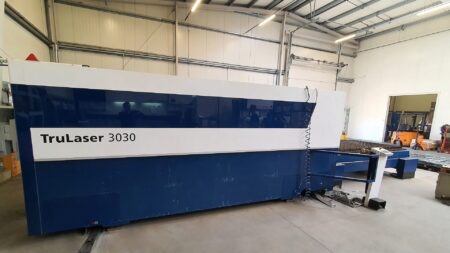

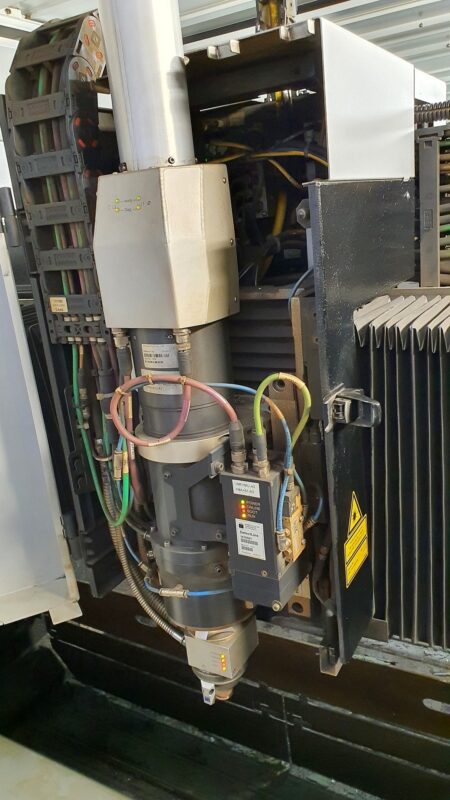

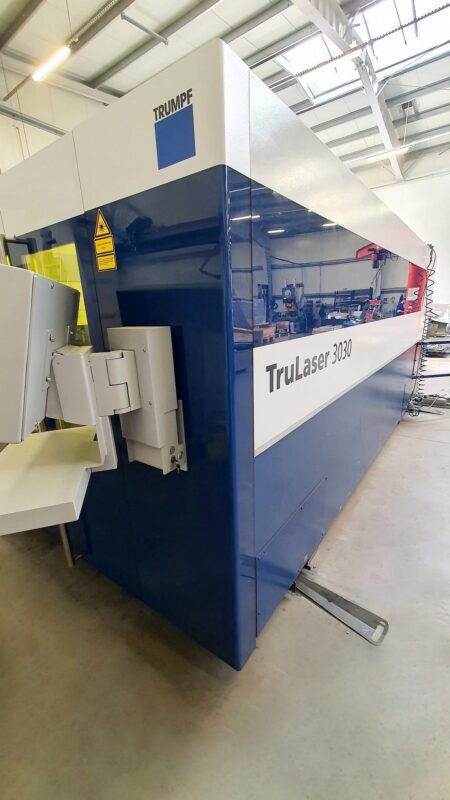

TRUMPF TruLaser 3030 FIBER lézervágó 2014-ben gyártották Németországban. A gép a legkorszerűbb szálvágási technológiát alkalmazza a szerkezeti acél, rozsdamentes acél, alumínium és rézlemezek precíz megmunkálásához, amely garantálja a sima és egyenletes élek szálkásodás nélküli megmunkálását. A DetectLine csomagnak köszönhetően, amely automatikusan méri a fókuszpont vágási csúcsát, és pontosan meghatározza a fókuszpont helyzetét és a lemez helyzetét, a korábban vágott alkatrészek nagyon pontos kiegészítő megmunkálása is lehetséges.

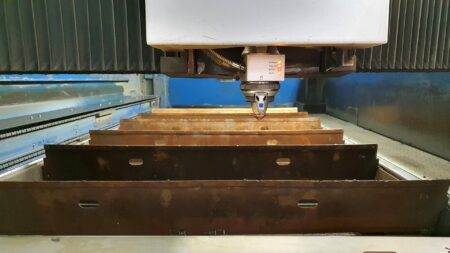

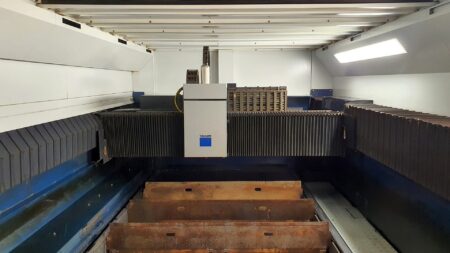

A TruLaser 3030 FIBER (L49) lézervágó a megbízható TRUMPF TruDisk 3001 lemezlézerrel van felszerelve, amelynek teljesítménye 3000 W. Az energiatakarékos impulzusfunkció és az intelligens energiagazdálkodás kiváló minőségű sugárnyalábot generál, egyidejűleg alacsony üzemeltetési költségekkel és csökkentett energiaigénnyel. A legfeljebb 900 kg tömegű munkadarabok vágása három X,Y,Z tengelyen történik 3000 mm (X tengely), 1500 mm (Y tengely) és 115 mm (Z tengely) előtolással.

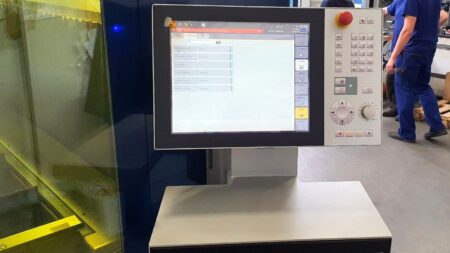

A TruLaser 3030 szálas lézer vezérlése mind a legkorszerűbb, színes képernyővel ellátott SIEMENS SINUMERIK 840D SL CNC-vezérlésről, mind a MobileControl App alkalmazáson keresztül történik. Az alkalmazás a vezérlőpanel kezelőfelületét egy táblagép képernyőjére ülteti át, így a gép egyszerűen és rugalmasan vezérelhető és kezelhető az üzemen belül bárhonnan.

A TRUMPF TruLaser 3030 FIBER lézervágó műszaki adatai

• lézerteljesítmény: 3 kW
• előtolási sebességek az X/Y/Z tengelyen: 3000/1500/115 mm
• maximális munkadarab súly: 900 kg
• maximális lemezvastagság (szerkezeti acél): 20 mm
• maximális lemezvastagság (rozsdamentes acél): 15 mm
• maximális lemezvastagság (alumínium): 15 mm
• maximális lemezvastagság (sárgaréz): 6 mm
• maximális lemezvastagság (réz O2): 6 mm
• maximális lemezvastagság (réz N2): 3 mm
• pozícionálási sebesség az X- és Y-tengely meghajtások egyidejű működésével: 140 m/perc
• legkisebb programozható lépés: 0,001 mm
• pozicionálási eltérés (PA): ± 0,05 mm
• átlagos pozicionálási eltérés (PS): ± 0,03 mm

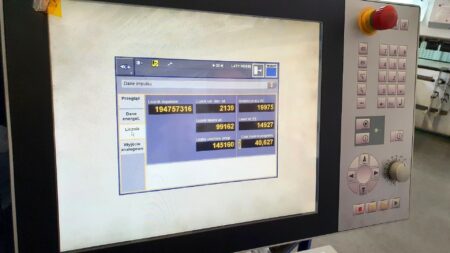

• munkaidő: 19975 h
• lézer bekapcsolási idő: 14927 h
• átlagos sűrített levegő fogyasztás: 35 Nm3/h
• sűrített levegő csatlakoztatása: 7-10 bar
• N2 nitrogéncsatlakozás: 30 bar
• O2 oxigén csatlakozás: 20 bar
• csatlakozási teljesítmény: 35 kVA

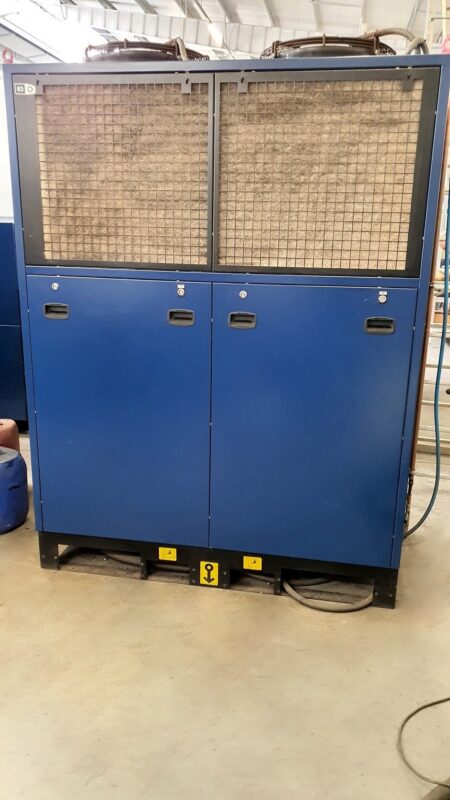

• lézer energiafogyasztás hűtőegységgel: 6-23 kW
• a TruLaser 3030 FIBER gép tápellátása: 400 V; 50 Hz

A lézervágó felszereltsége

• CNC-vezérlés: SIEMENS SINUMERIK 840D SL
• koronglézer: TRUMPF TruDisk 3001
• rézvágó csomag
• DetectLine csomag
• MobileControl App alkalmazás
• beépített FHD kamera

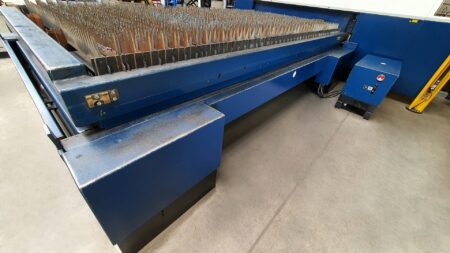

• szorítóbilincsek (2 darab raklaponként)
• USB-csatlakozó
