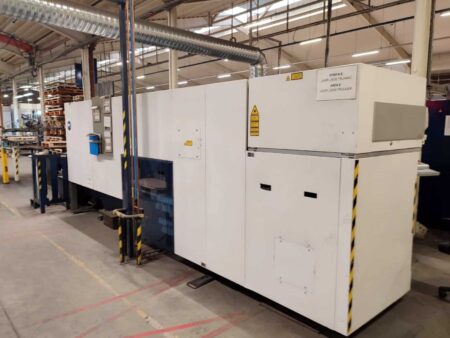

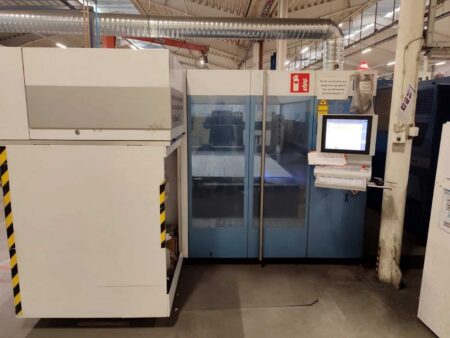

TRUMPF TruLaser 3030 lézervágó

TRUMPF TruLaser 3030 lézervágó 2012-ben készült. A stabil acélszerkezetű, a legjobb alkatrészekkel felszerelt gépet rozsdamentes acélból, lágyacélból és alumíniumból készült lemezek vágására tervezték. A kiváló minőséget és pontosságot a 3 kW-os CO2 lézersugár garantálja, amely akár 900 kg súlyú, 20 mm (lágyacél), 12 mm (rozsdamentes acél) vagy 8 mm (alumínium) vastagságú munkadarabokat is vág.

A TruLaser 3030 L20 lézervágó tartozékokkal kínáljuk, amelyek többek között egy intuitív SIEMENS SINUMERIK 840 SL CNC-vezérlőből, egy raklapcserélő rendszerből és X,Y,Z tengelyű szervomotorokból állnak. A lézer rendszeres karbantartáson esett át – az utolsó elvégzett ellenőrzésre 2022 júliusában került sor. A gép teljes súlya megközelítőleg 11000 kg.

A TRUMPF TruLaser 3030 lézervágó műszaki adatai

• lézerteljesítmény: 3 kW (3000 W)
• lézer típusa: CO2
• hullámhossz: 10,6 μm
• munkaterület az X/Y/Z tengelyen: 3000/1500/115 mm
• előtolási sebesség az X/Y/Z tengelyen: 3104/1580/122 mm
• pozicionálási sebesség a tengellyel párhuzamosan: 60 m/min
• pozicionálási sebesség az X- és Y-tengely meghajtások egyidejű működtetésével: 140 m/min
• maximális lemezsúly: 900 kg
• maximális munkadarabvastagság (lágyacél): 20 mm
• maximális munkadarabvastagság (rozsdamentes acél): 12 mm
• maximális munkadarabvastagság (alumínium): 8 mm
• pozicionálási eltérés: 0,05 mm
• átlagos sűrített levegő fogyasztás: 700 l/min
• csatlakozási teljesítmény: 73 kVA

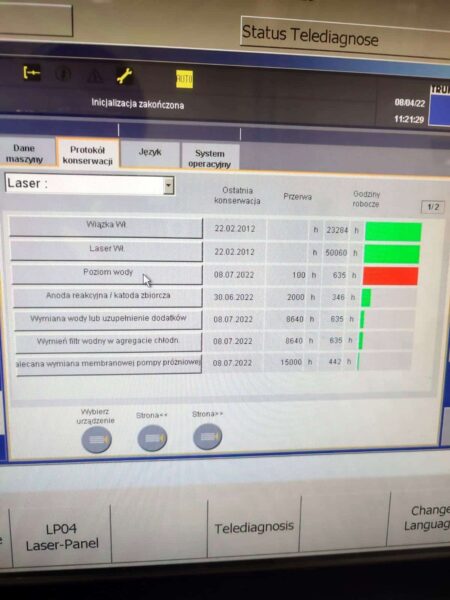

• a gép bekapcsolási ideje: 50060 h
• a lézersugár kibocsátási ideje: 23284 h
• kapcsolt levegőcsatlakozás: 6 bar
• N2 nitrogéncsatlakozás: 30 bar
• O2 oxigén csatlakozás: 20 bar
• tápegység: 400 V; 50 Hz
• teljes méretek (H x SZ x K): 9300 x 4700 x 2200 mm
• a TruLaser 3030 gép súlya: kb. 11000 kg

A lézervágó felszereltsége

• CNC-vezérlő: SIEMENS SINUMERIK 840 SL
• automatikus raklapváltó
• szállítószalag
• vágófej 5″-es lencsével (2 db)
• APC
