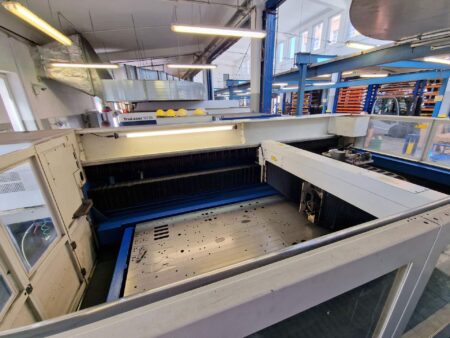

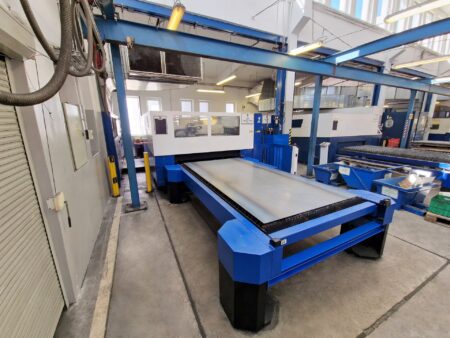

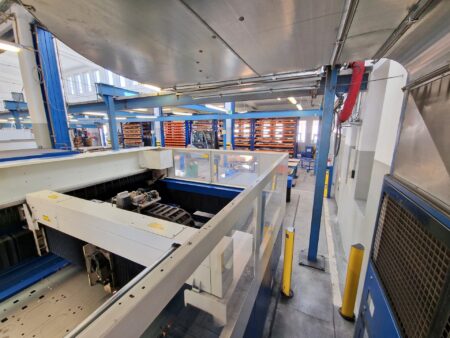

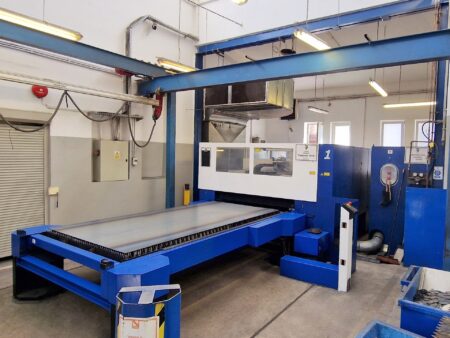

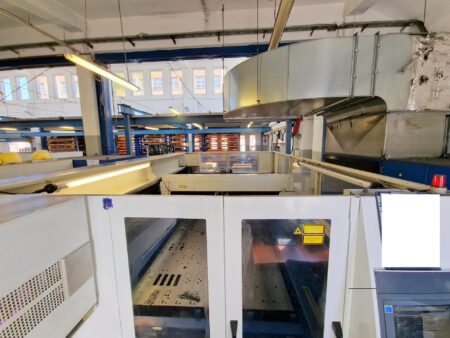

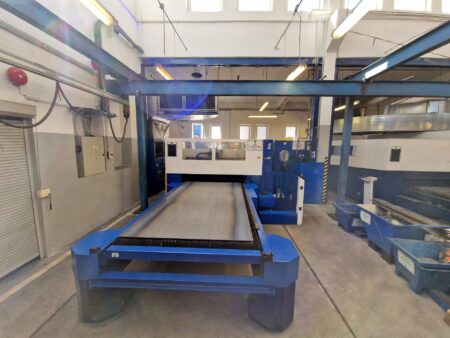

TRUMPF TruLaser 3030 lézervágó

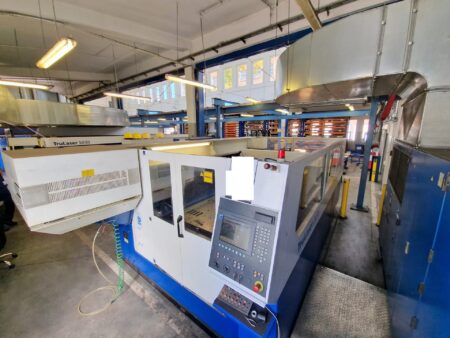

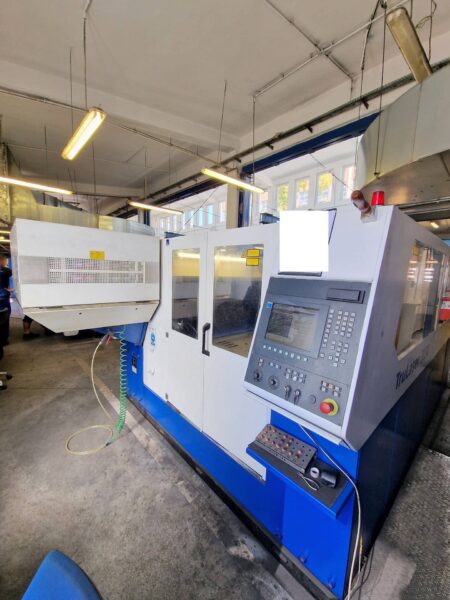

TRUMPF TruLaser 3030 lézervágó 2007-ben gyártották, és könnyűacélból, rozsdamentes acélból és alumíniumból készült lemezek megmunkálására tervezték. A rendkívül pontos 3,2 kW-os lézersugár a legnagyobb pontossággal vágja a lemezeket, és sima és egyenletes munkadarab-éleket garantál. Az acél lézertestre szerelt intuitív CNC-vezérlő, amely a vágási paraméterek programozására és a megmunkálás vezérlésére alkalmas, jelentősen megkönnyíti a gép működését és növeli a termelékenységet.

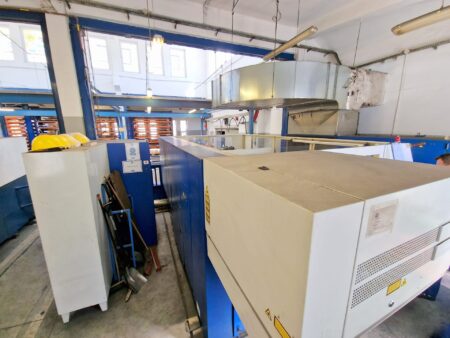

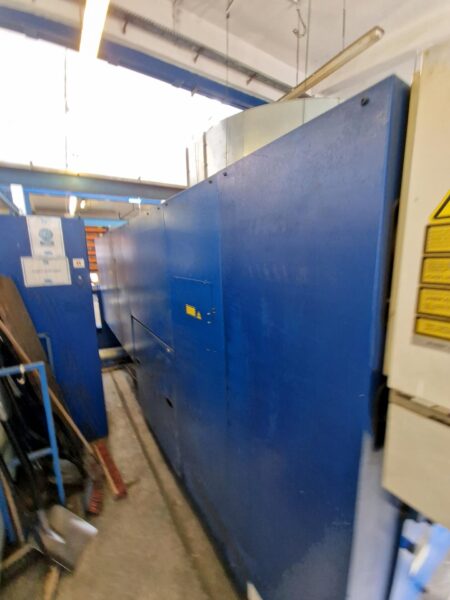

A lézervágógépet a hűtőrendszerrel, hőcserélővel, szikraleválasztóval és rezonátor gázberendezéssel (szén-dioxid, nitrogén, hélium) együtt kínáljuk. A gép teljes tömege megközelítőleg 11000 kg.

A TRUMPF TruLaser 3030 lézervágó műszaki adatai

• lézerteljesítmény: 3200 W (3,2 kW)
• előtolási sebesség az X/Y/Z tengelyen: 3104/1580/122 mm
• munkatartomány az X/Y/Z tengelyen: 3000/1500/115 mm
• munkadarabvastagság-tartomány (szénacél): 0,5-20 mm
• munkadarabvastagság-tartomány (rozsdamentes acél): 0,5-15 mm
• munkadarabvastagság-tartomány (alumínium): 0,5-10 mm
• maximális lemeztömeg: 900 kg
• a párhuzamos tengely pozicionálásának sebessége: 60 m/perc
• pozicionálási sebesség az X- és Y-tengely meghajtások egyidejű működtetésével: 140 m/min
• hullámhossz: 10,6 μm
• lézer üzemidő (2022.12.07-től): 72112 h
• sugár működési ideje (2022.12.07-től): 41618 h
• nitrogéncsatlakozás N2: 30 bar
• oxigén csatlakozás O2: 20 bar
• a TruLaser 3030 gép súlya: kb. 11000 kg

A lézervágó felszereltsége

• CNC-vezérlés
• rezonátor gázberendezés (szén-dioxid, nitrogén, hélium)
• hőcserélő
• hűtőrendszer
• szikraleválasztó

A lézer egész élettartama alatt évente egyszer rendszeres ellenőrzésen és szervizelésen esett át a gépgyártónál. Minden alkatrész és beszerzés szintén a gyártónál történt.
