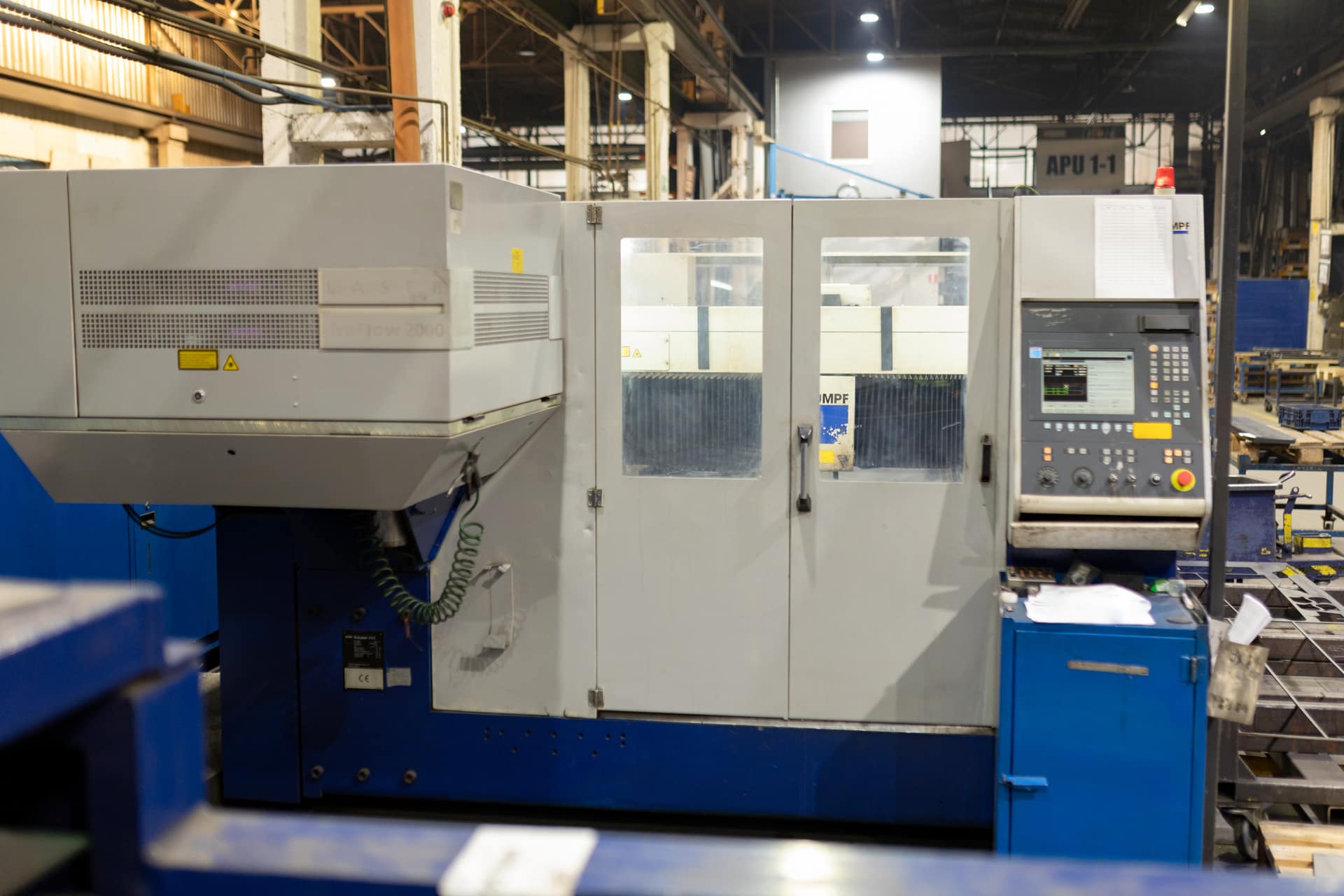

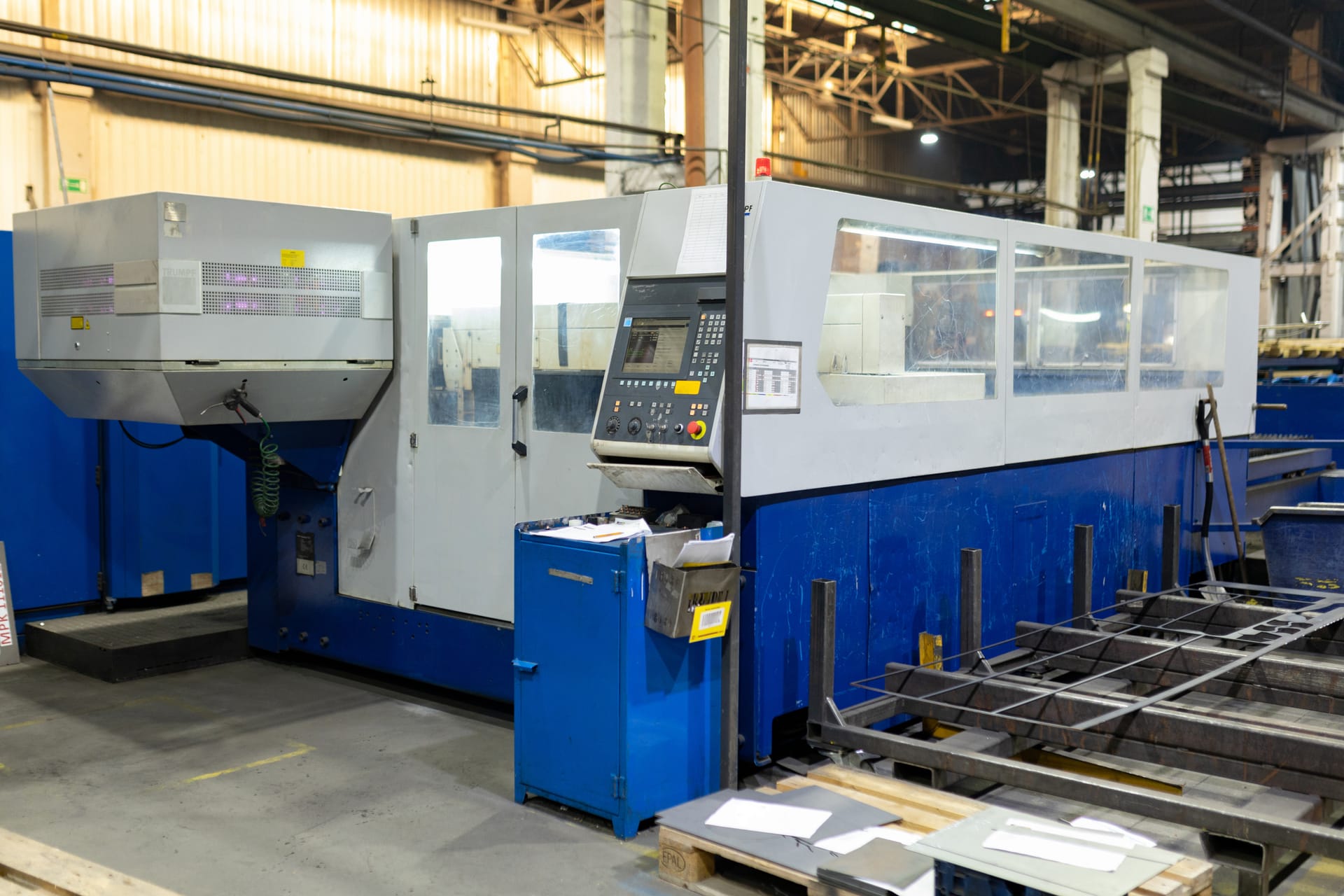

TRUMPF TruLaser 3030 lézervágó

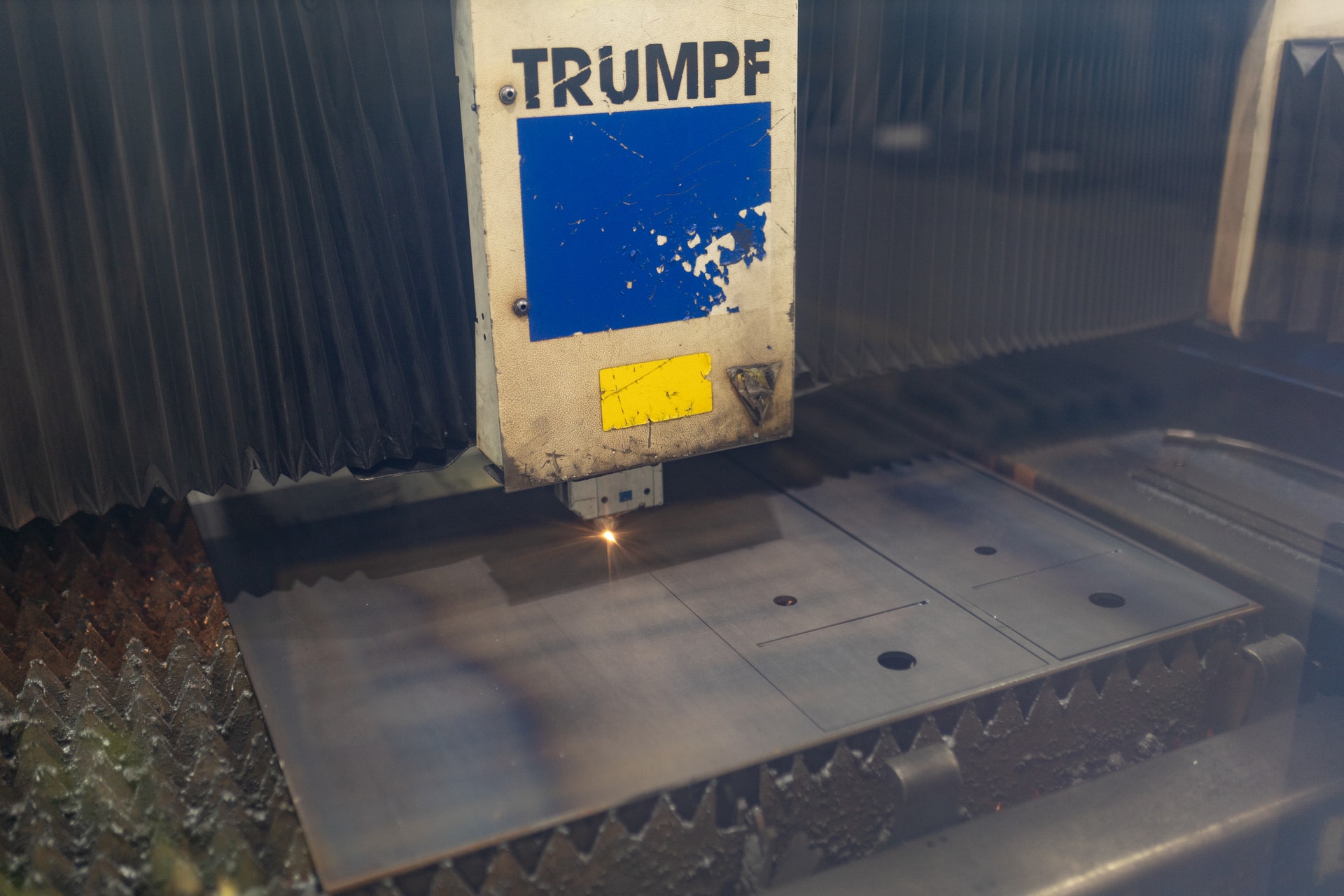

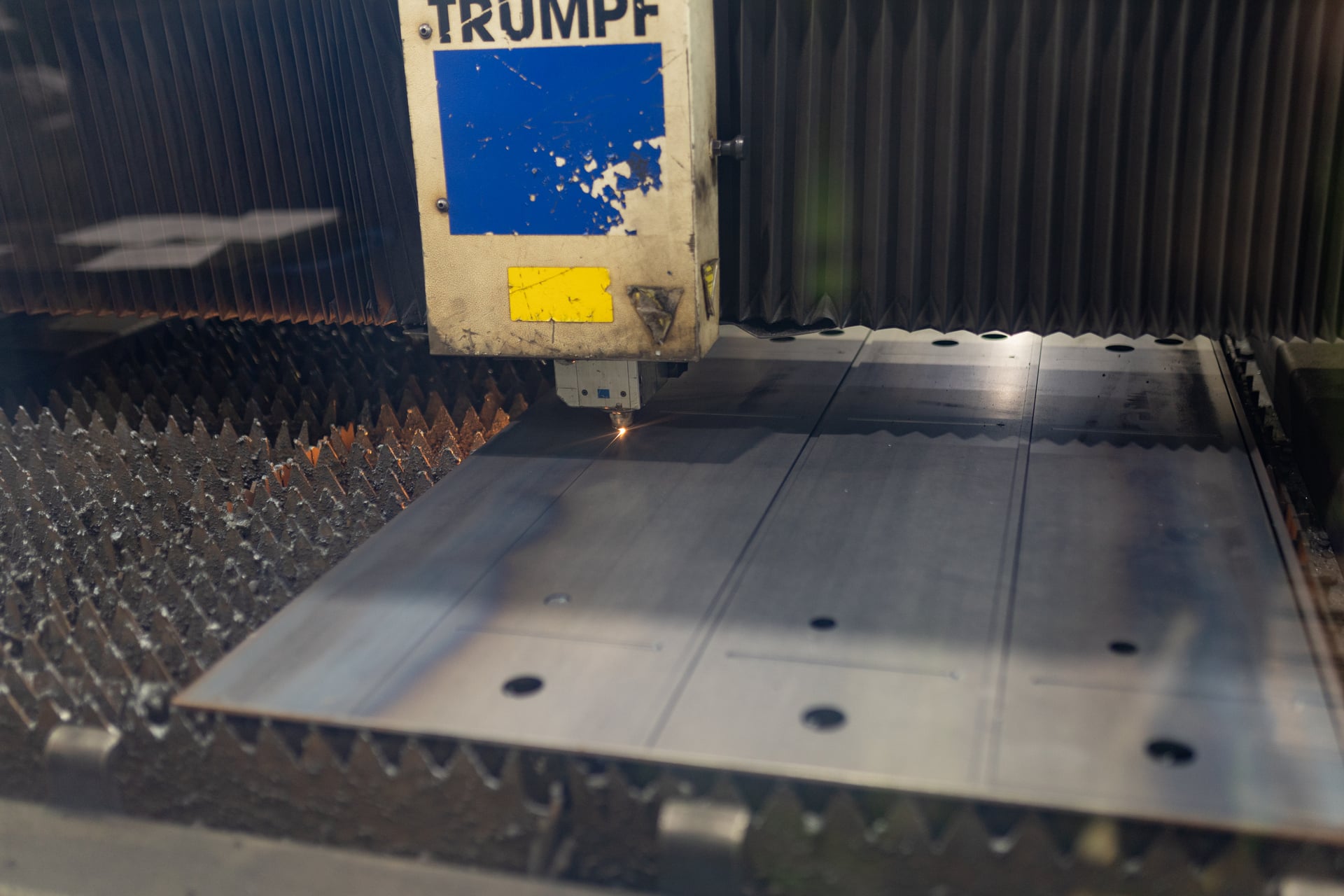

TRUMPF TruLaser 3030 lézervágó amelyet 2007-ben építettek Németországban, kiváló lézervágási minőséget biztosít alacsony üzemeltetési költségek mellett. A gépet a legigényesebb kihívásokhoz is tervezték, a legfeljebb 12 mm vastagságú munkadarabokat nagy pontossággal és minőségben megmunkálja, így bármilyen gyártóüzemben alkalmazható. A vágás során használt stabil, 2 kW-os lézersugár a munkadarab teljes hosszában nagyon sima és egyenletes éleket eredményez, függetlenül az anyagtípustól. A munkafolyamatok további javítása és a gép leállási idejének minimálisra csökkentése érdekében a munkaasztal beépített automatikus raklapváltó rendszerrel van felszerelve, amely lehetővé teszi a munkadarabok egyidejű be- és kirakodását a vágási folyamat során. A TRUMPF lézervágó gép súlya körülbelül 11500 kg.

A TRUMPF TruLaser 3030 lézer műszaki adatai

• lézerteljesítmény: 2 kW (2000 W)
• előtolási sebesség az X/Y/Z tengelyen: 3104/1580/122 mm
• munkatartomány az X/Y/Z tengelyen: 3000/1500/115 mm
• pozícionálási sebesség a tengellyel párhuzamosan: 60 m/perc
• pozicionálási sebesség az X- és Y-tengely meghajtások egyidejű működtetésével: 85 m/min
• maximális lemezvastagság: 12 mm
• legkisebb programozható pályaméret: 0,01 mm
• pozícióeltérés: ± 0,1 mm

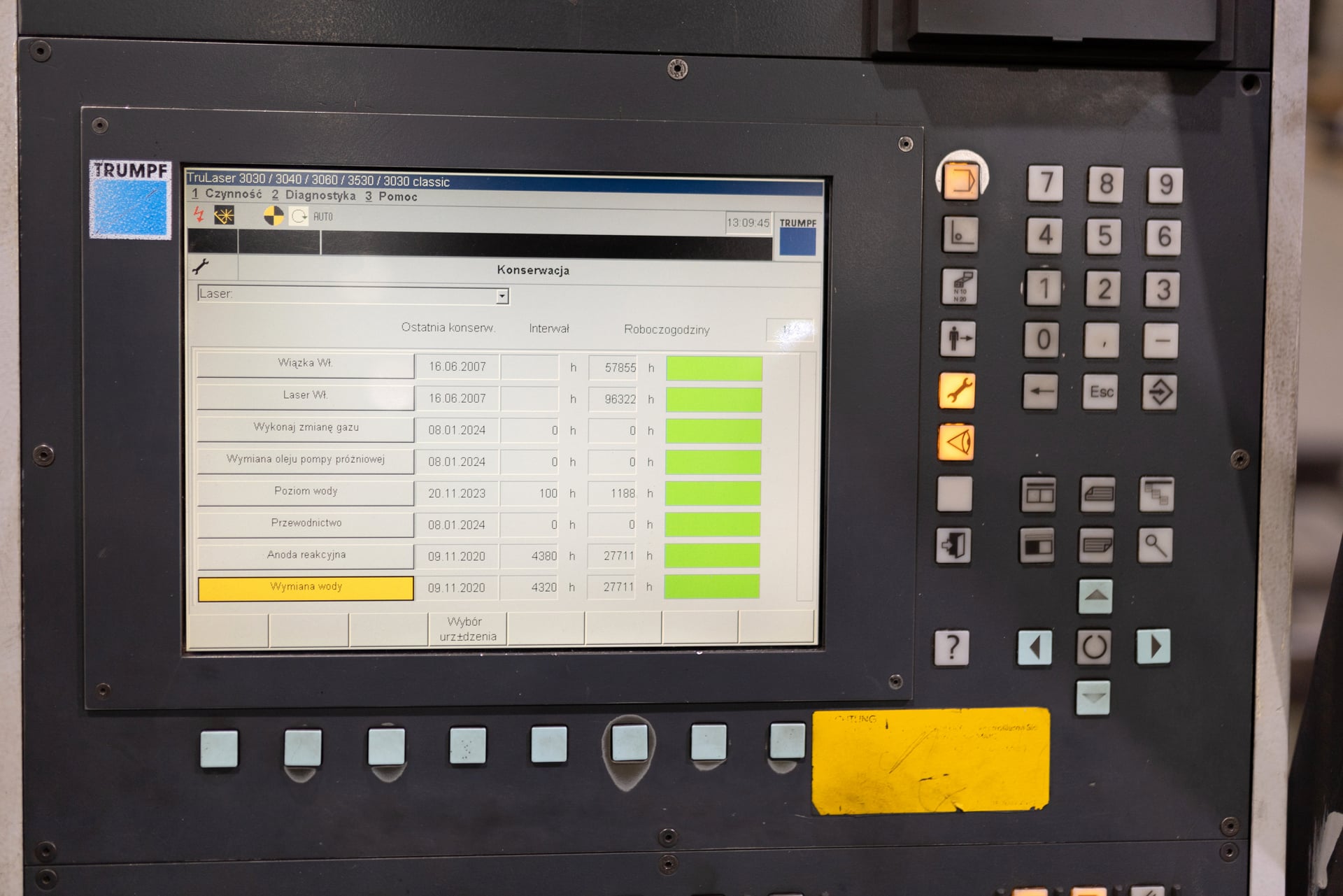

• lézer bekapcsolási idő: 96322 h
• nitrogén N2 csatlakozás: 30 bar
• oxigén O2 csatlakozás: 20 bar
• sűrített levegő csatlakozás: 7-10 bar
• sűrített levegő fogyasztás: 700 l/m
• tápcsatlakozás: 63 kVA
• áramellátás: 400 V; 50 Hz
• méretek (H x SZ x M): kb. 9800 x 5300 x 2000 mm
• a gép súlya: kb. 11500 kg

A Tru Laser 3030 lézervágógép felszereltsége

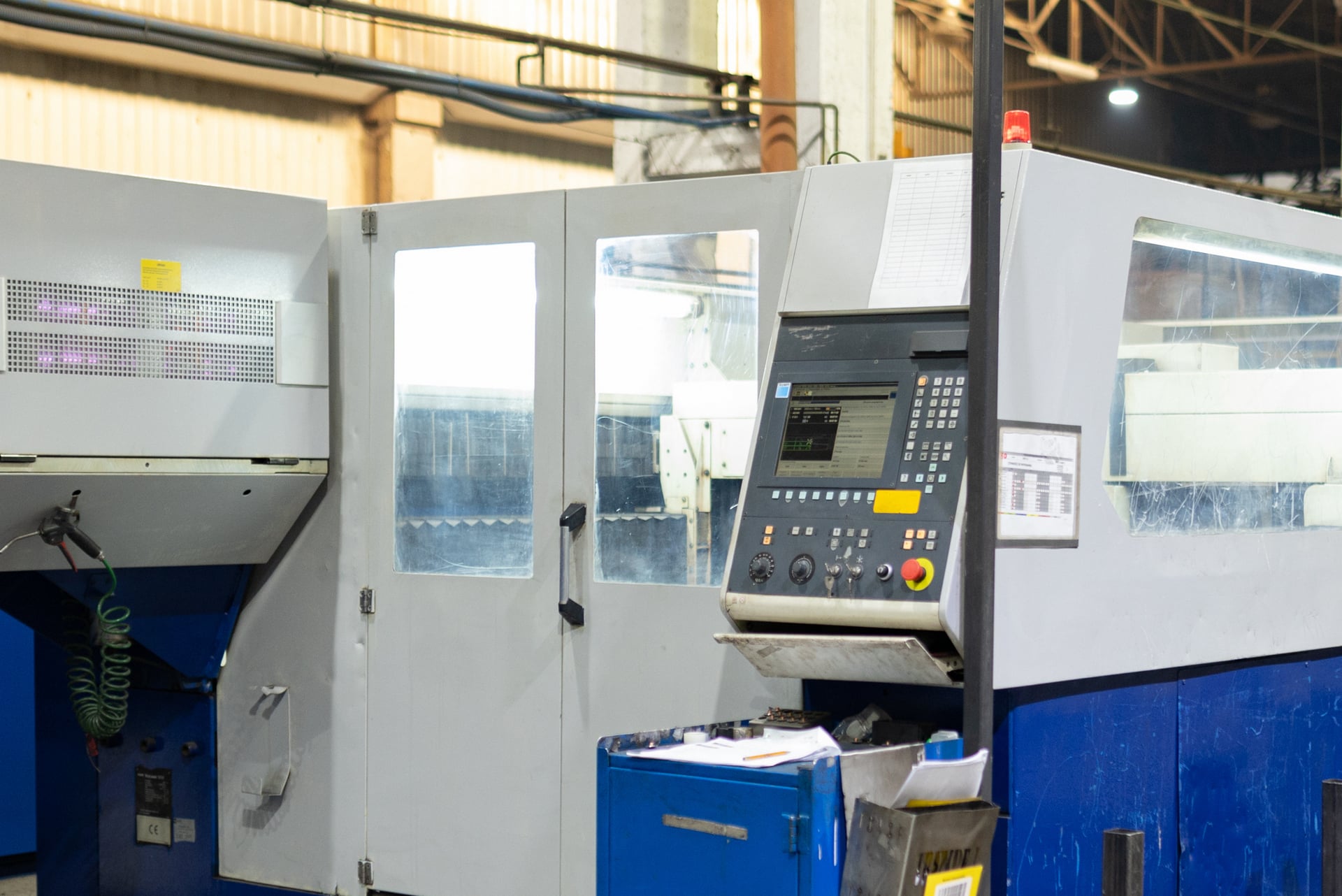

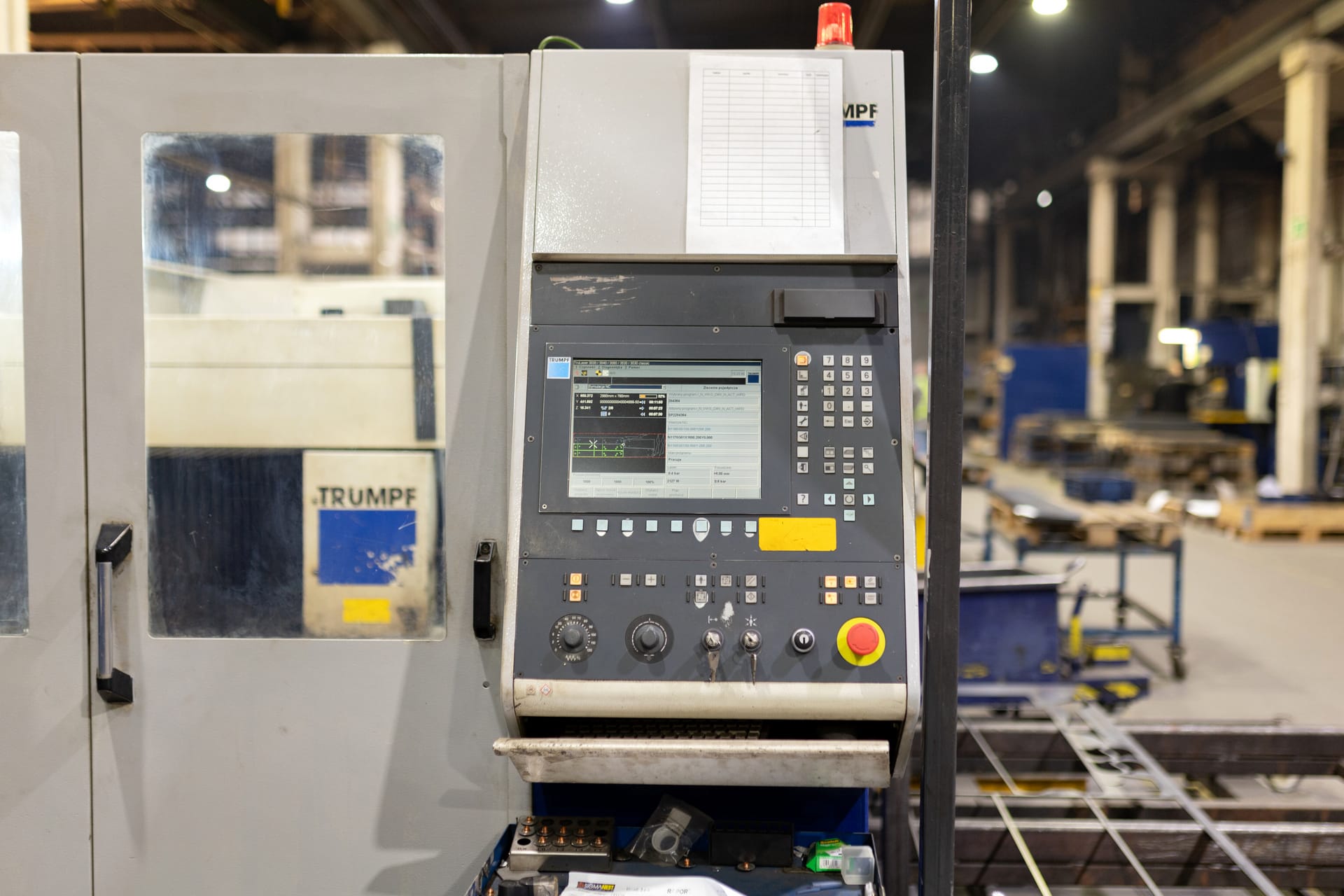

• TRUMPF CNC-vezérlés a SIEMENS SINUMERIK 840D alapján

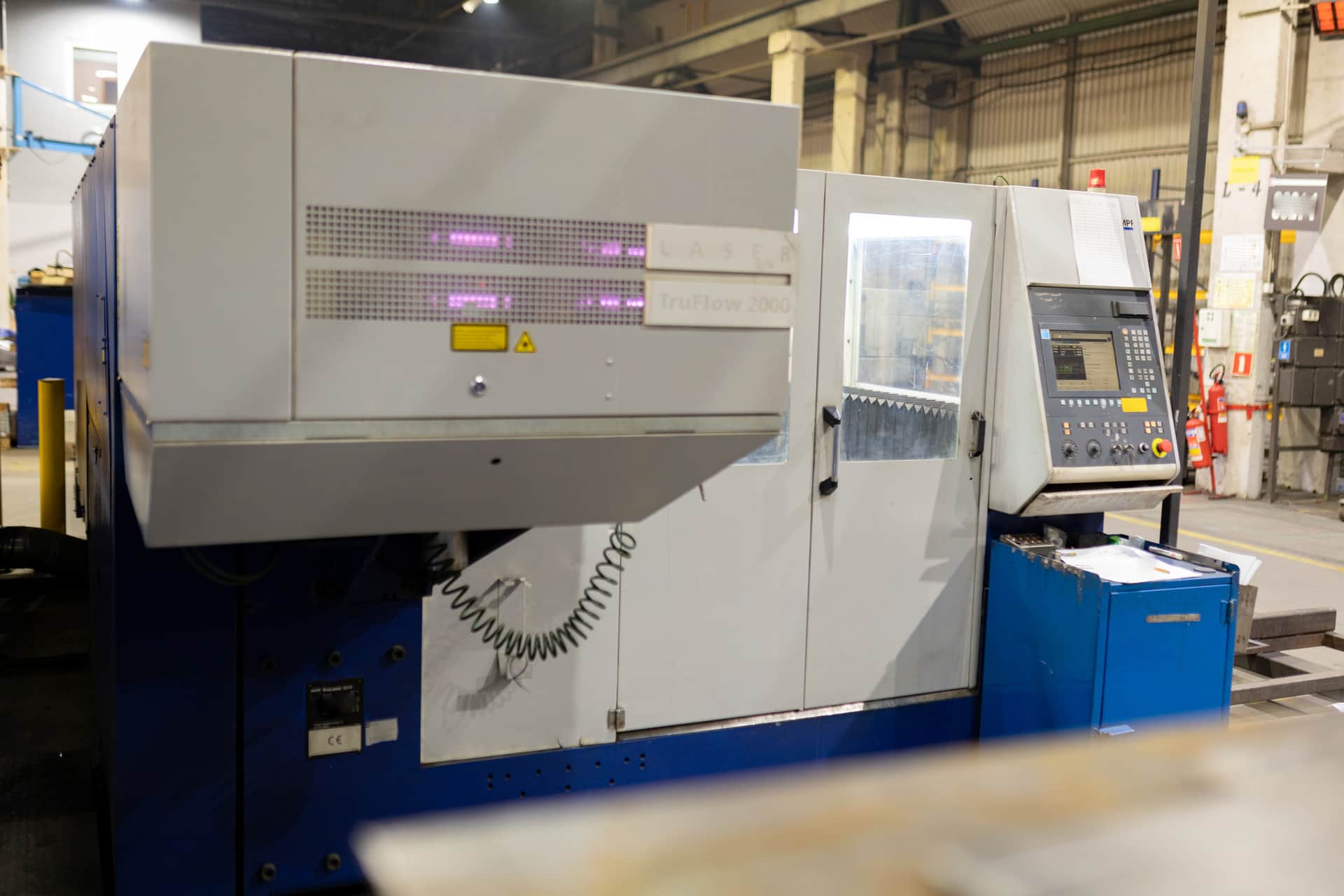

• lézerforrás: TruFlow 2000

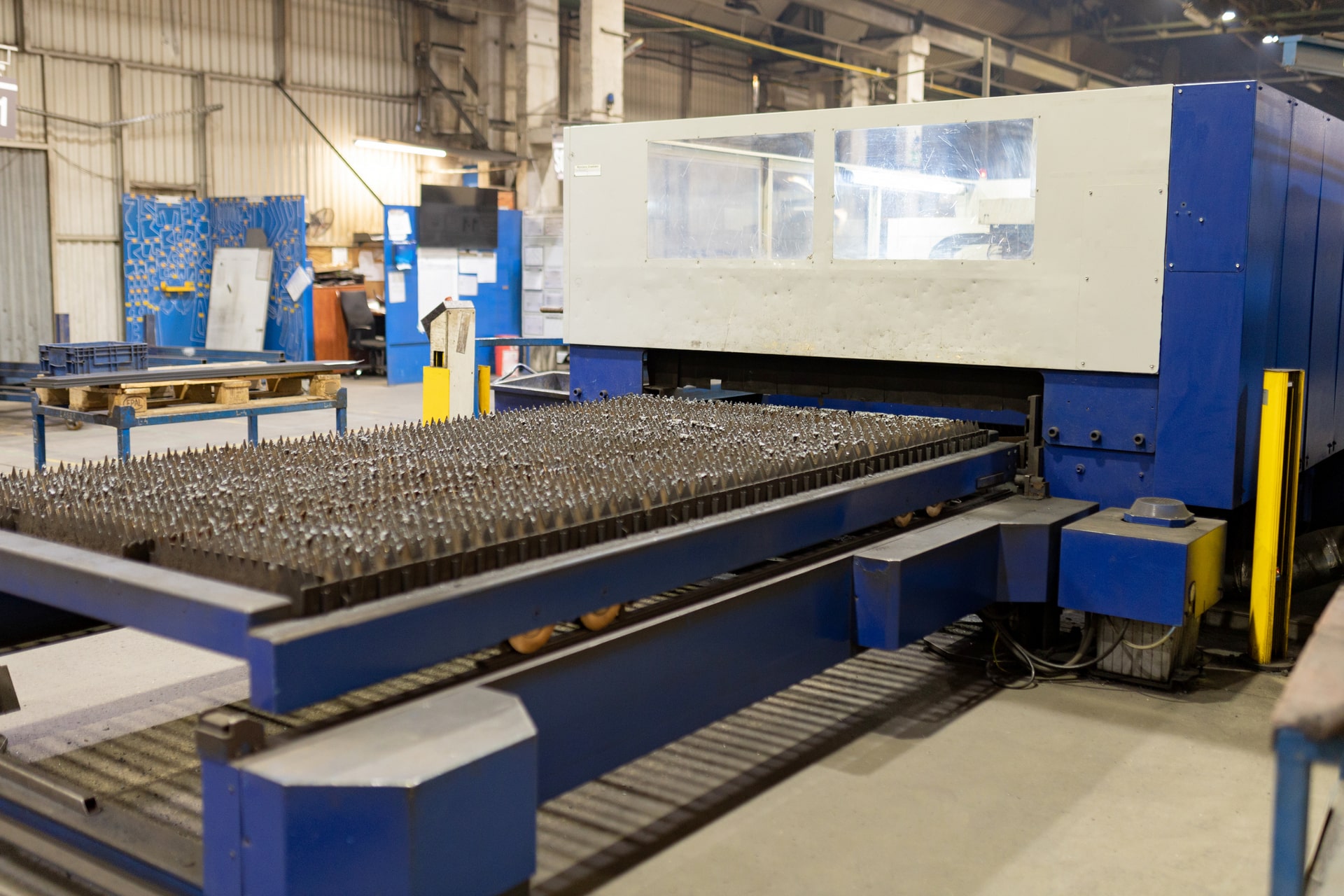

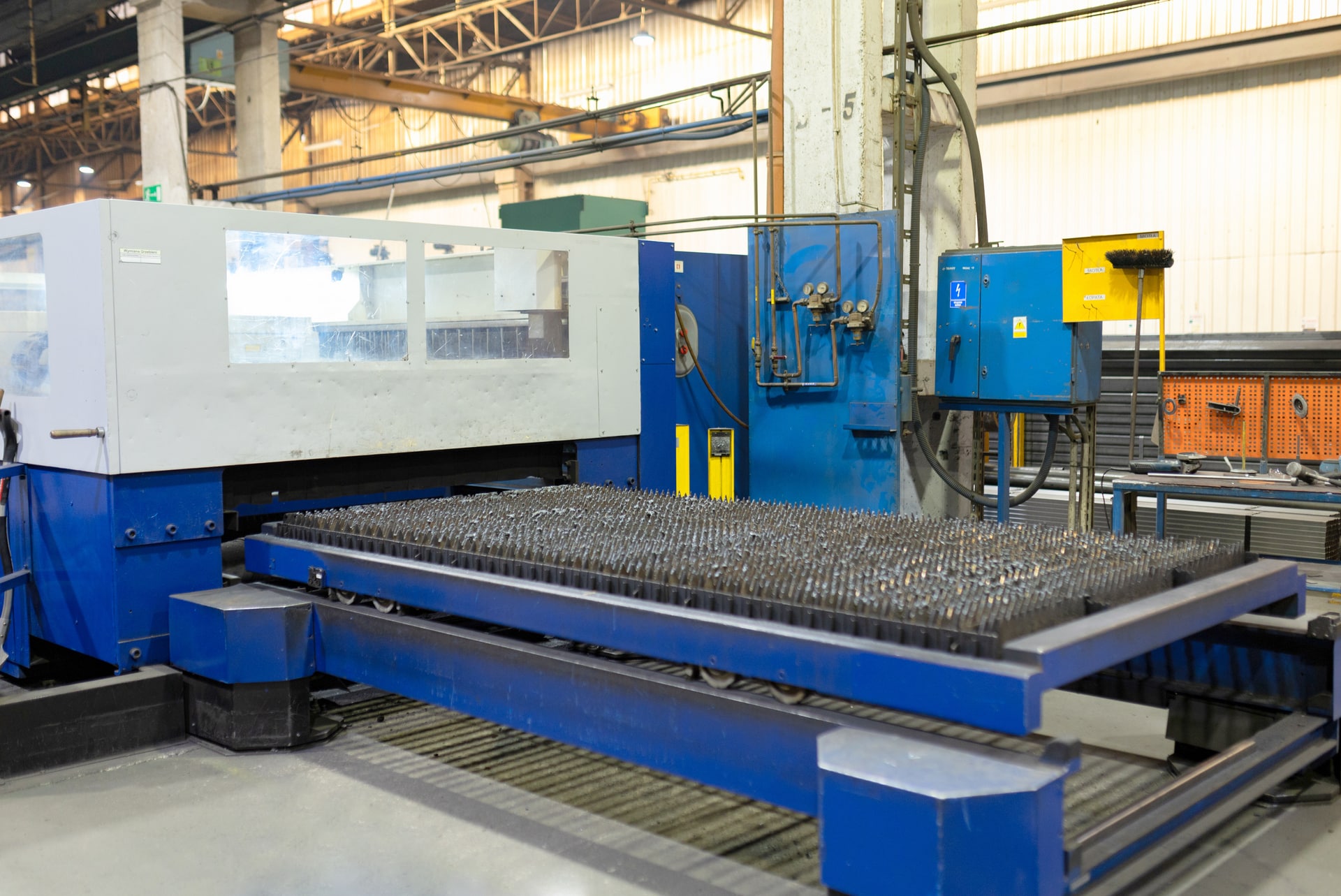

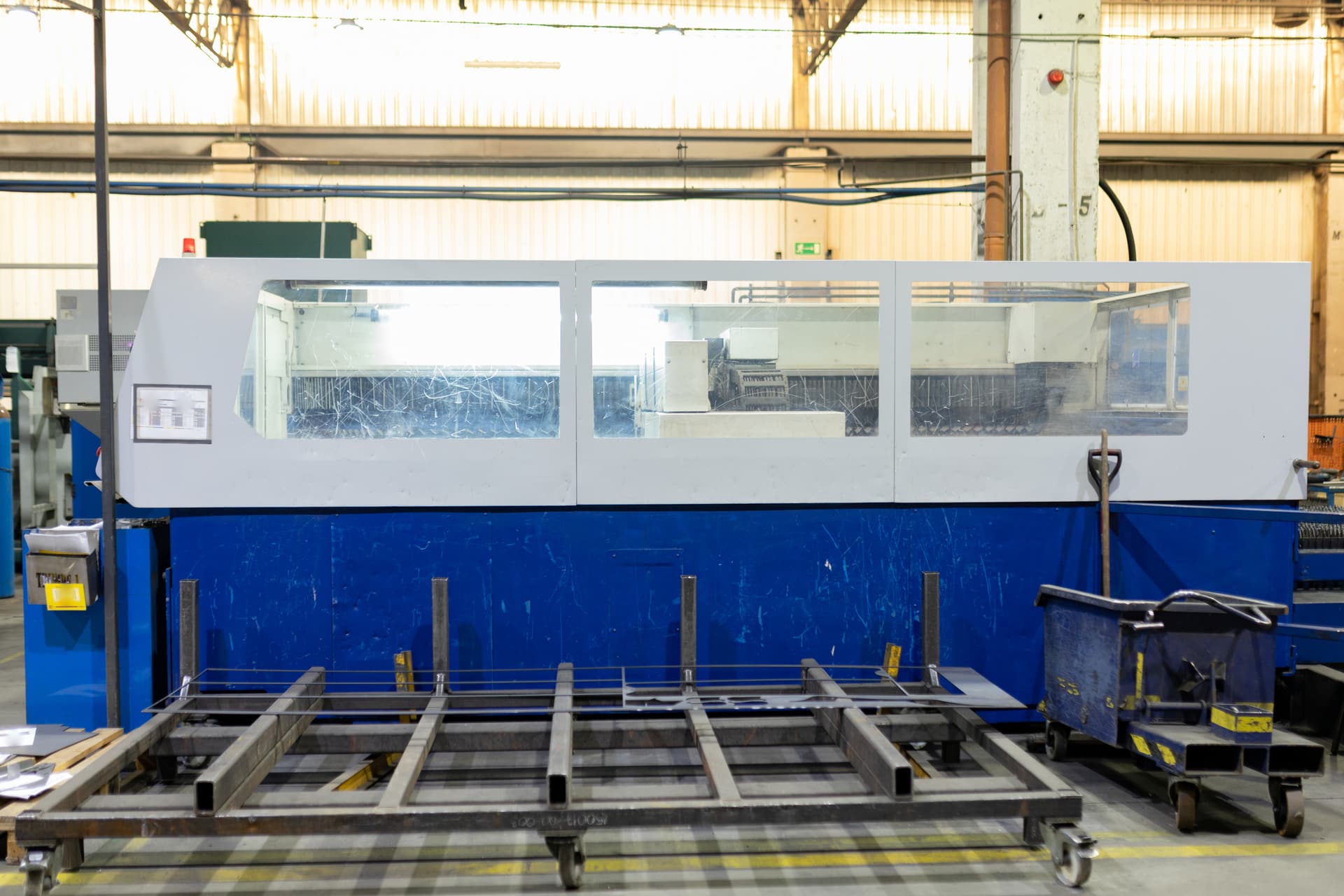

• automatikus raklapváltó rendszer
• szervomotorok minden tengelyen
