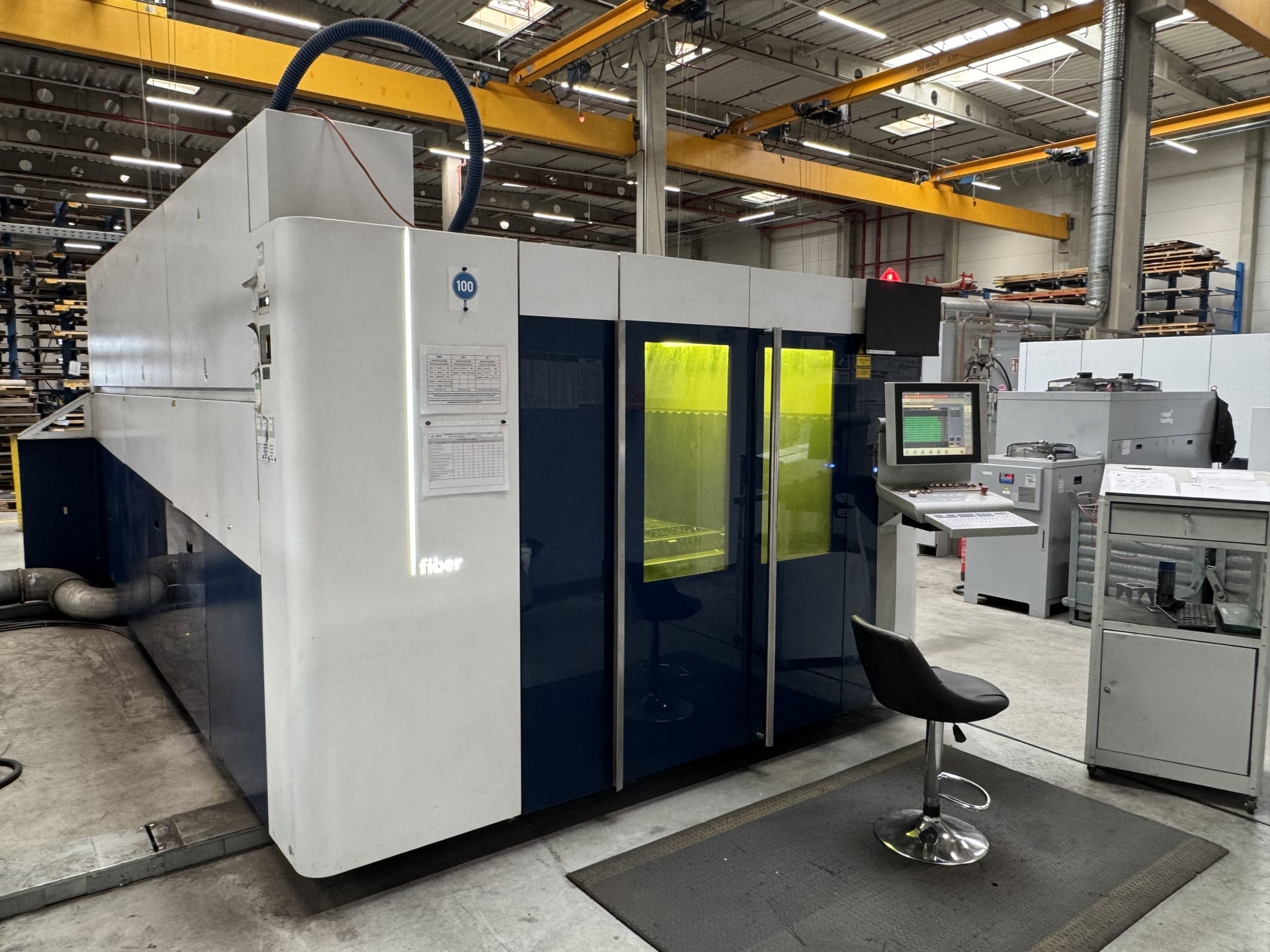

TRUMPF TruLaser 5030 fiber lézer

TRUMPF TruLaser 5030 fiber lézer 2015-ben készült Németországban, a Trumpf GmbH + Co. KG. A többek között szerkezeti acélból, rézből és alumíniumból készült lemezek precíziós megmunkálására tervezett gépet a legmodernebb technikai megoldások alkalmazása jellemzi, amelyek jelentősen befolyásolják a vágás minőségét és bővítik a gép megmunkálási lehetőségeit.

A lézervágás stabil, legfeljebb 5 kW teljesítményű száloptikai sugárral történik, amelyet egy adaptív lencserendszer segítségével rugalmasan vezetnek a rezonátorból a vágófejhez. Ez a rendszer optimális sugárgeometriát biztosít a különböző lemezvastagságokhoz és anyagokhoz, ami a legmagasabb vágási minőséget eredményezi, maximális előtolási sebesség mellett. A lézerteljesítményt viszont az előtolási sebességgel analóg módon szabályozza az intuitív SIEMENS SINUMERIK 840D SL CNC-vezérlés. A vezérlőrendszerbe integrált műhelyprogramozás lehetővé teszi, hogy a meglévő geometriaadatokból közvetlenül, mindössze 5 lépésben fejlett megmunkálási programokat lehessen készíteni.

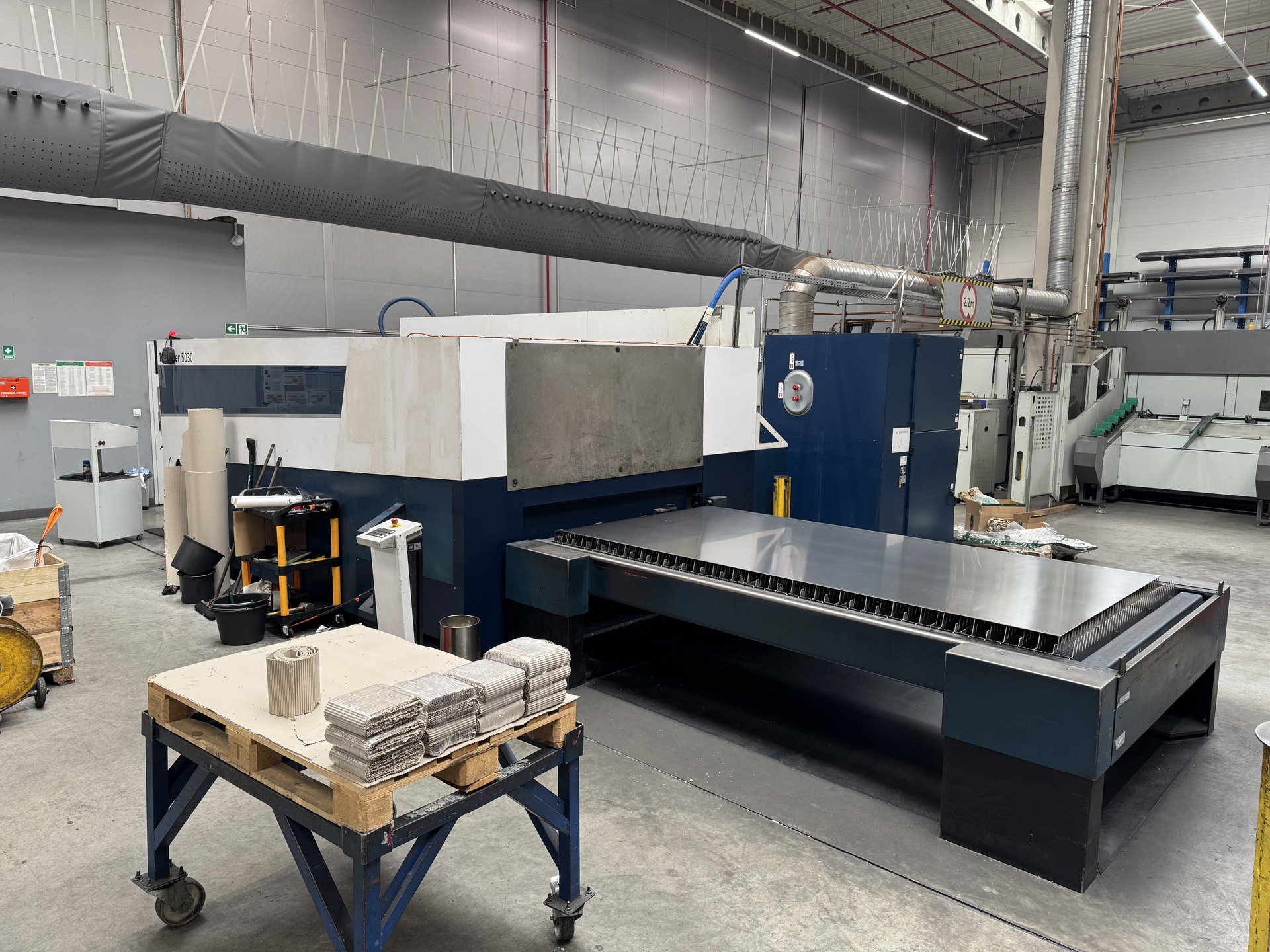

A teljes megmunkálási folyamat teljesen automatikus, köszönhetően az automatikus raklapcsere-rendszernek. Ez a rendszer lehetővé teszi a munkadarabok egyidejű be- és kirakodását a vágási folyamat során, így növelve a termelés hatékonyságát és jelentősen csökkentve a gép leállási idejét. A gép oldalán viszont egy széles szállítószalag található, amely a vágott munkadarabokat egy könnyen hozzáférhető tárolóba szállítja. A TruLaser 5030 lézervágó emellett olyan speciális rendszerekkel van felszerelve, amelyek lehetővé teszik a hulladékanyag feldolgozását. A TRUMPF TruLaser 5030 L56 szálas lézer élettartama alatt összesen 54285 órát dolgozott.

A TRUMPF TruLaser 5030 lézervágó gép műszaki adatai

• maximális lézerteljesítmény: 5 kW (5000 W)
• előtolás az X/Y/Z tengelyen: 3000/1500/115 mm
• pozícionálási sebesség az X- és Y-tengely meghajtások egyidejű működésével: 265 m/perc
• maximális lemezvastagság (szerkezeti acél): 25 mm
• maximális lemezvastagság (rozsdamentes acél): 20/25 mm (BrightLine fibre)
• maximális lemezvastagság (alumínium): 20/25 mm (BrightLine fibre)
• maximális munkadarab súly: 900 kg

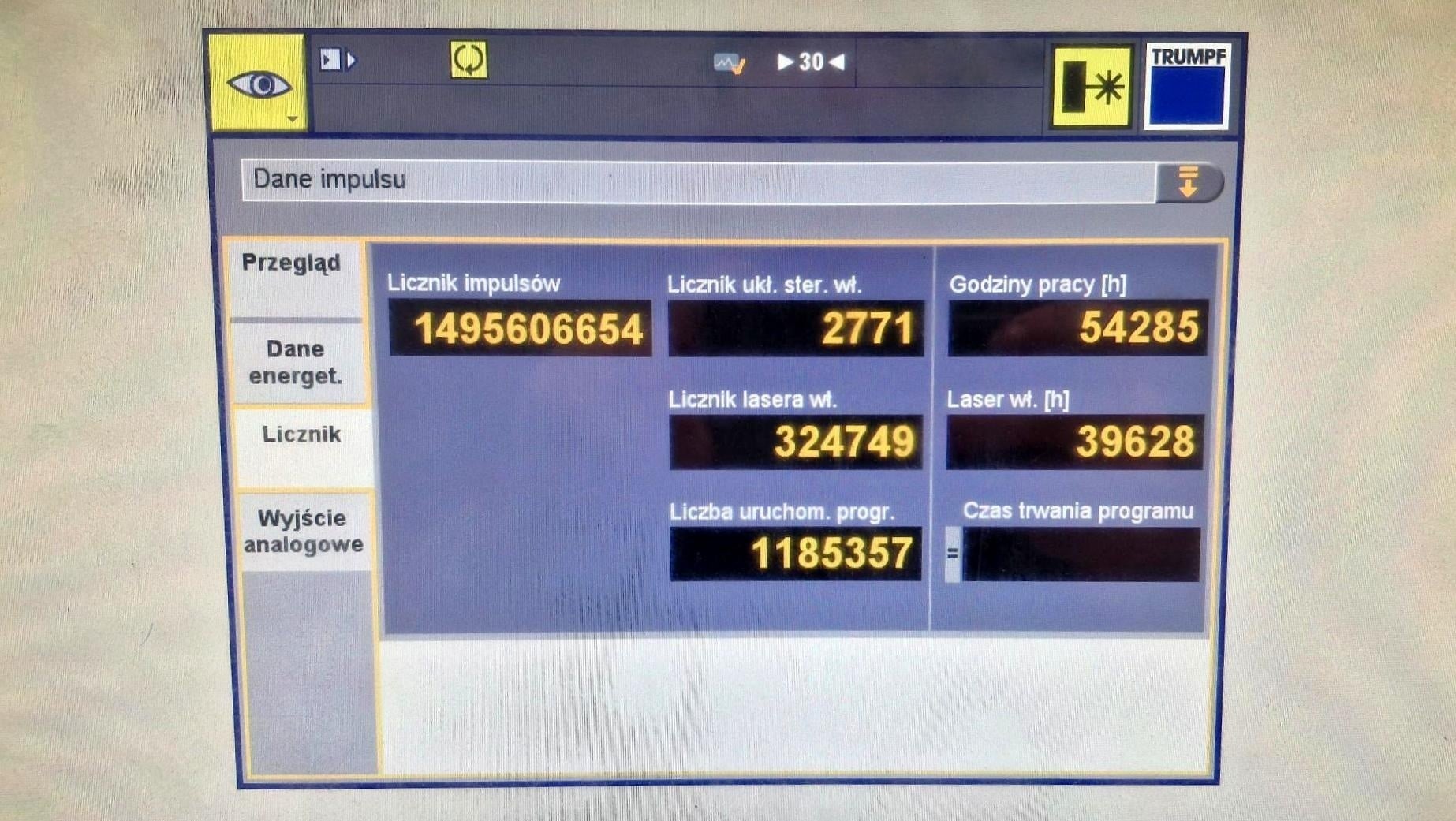

• a TRUMPF TruLaser 5030 gép üzemórája: 54285 h
• lézer bekapcsolási idő: 39628 h
• hullámhossz: 1,03 μm
• legkisebb programozható lépés: 0,001 mm
• PA pozicionálási eltérés: ± 0,05 mm
• PS átlagos pozicionálási eltérés: ± 0,03 mm
• átlagos sűrített levegő fogyasztás: 35 Nm3/h

A TRUMPF lézer felszerelése

• CNC-vezérlő: SIEMENS SINUMERIK 840D SL
• CAD/CAM szoftver: TruTops

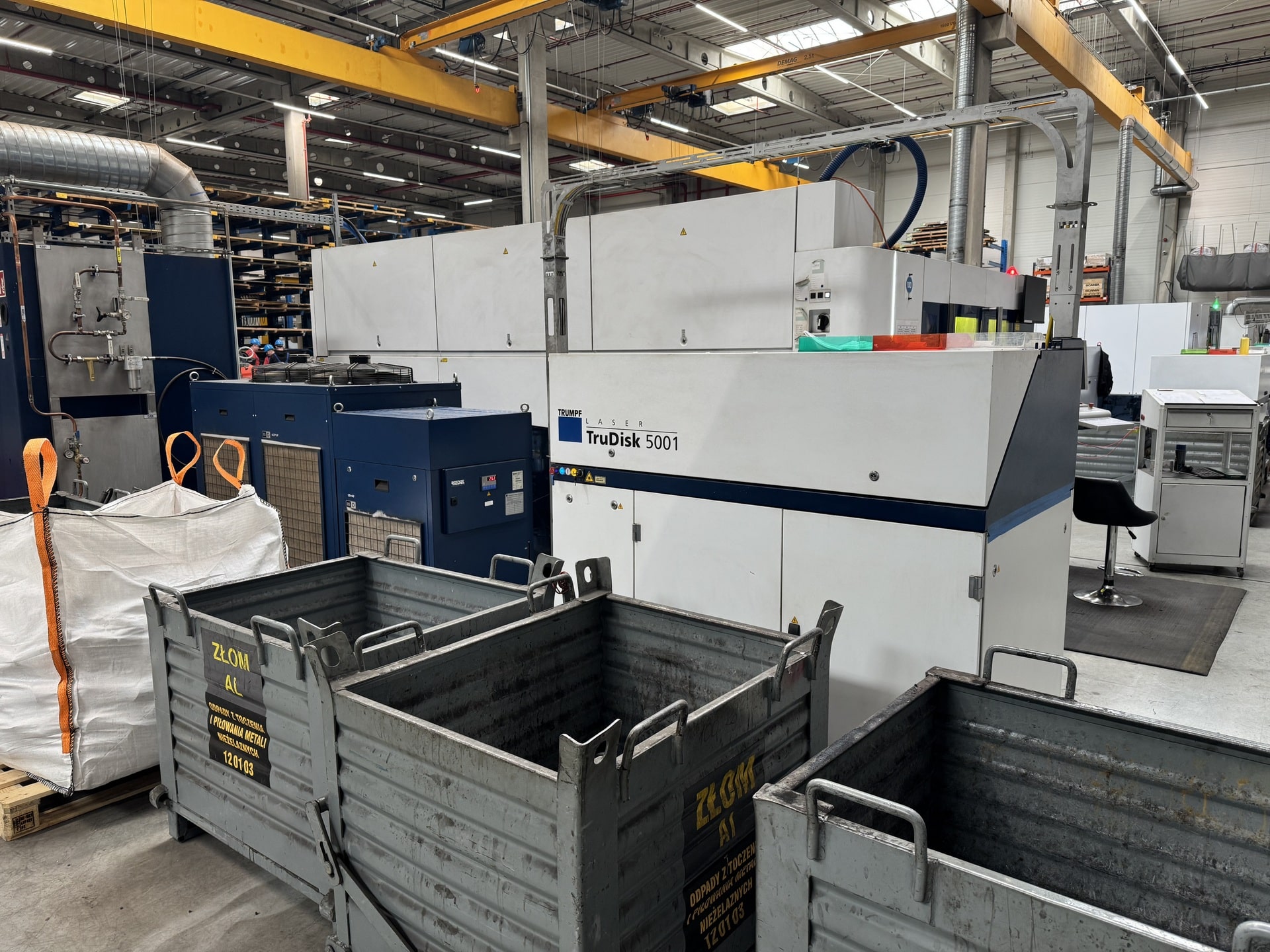

• lemezes lézer: TRUMPF TruDisk 5001
• technológiai csomag réz és sárgaréz vágásához
• LLK száloptika
• BrightLine adaptív száloptikai sugármodul
• PlasmaLine plazmaérzékelő rendszer
• NitroLine rendszer rozsdamentes acél és alumíniumötvözetek nagynyomású vágásához
• FocusLine rendszer a fókusztávolság beállításához az anyag típusának és vastagságának megfelelően, kézi beállítások nélkül
• PierceLine rendszer a beégetési folyamat vezérlésére és szabályozására (a beégetési idő 10-80%-os csökkentése)
• FastLine rendszer, amely optimalizálja a teljes vágási folyamatot a maximális termelési jövedelmezőség érdekében
• AdjustLine rendszer a rossz minőségű anyagok vágásának megkönnyítésére és ezáltal a hulladékanyag csökkentésére
• ControlLine távolságmérő rendszer, amely a vágófej fúvókája és a lemezfelület között a vágási folyamat során állandó távolságot tart, még egyenetlen lemezek esetén is.
• Microweld rendszer a vágott munkadarab és a hulladékanyag hegesztési pontokkal történő összekapcsolásához
• FlyLine rendszer a lézer menet közbeni be- és kikapcsolásához, hogy a vékony lemezekből vágott, több kontúrral rendelkező alkatrészek feldolgozási idejét csökkentsék.
• gyors újragyártási modul, amely lehetővé teszi az egyes alkatrészek újbóli gyártását egy meglévő program segítségével, a gép újraprogramozása nélkül

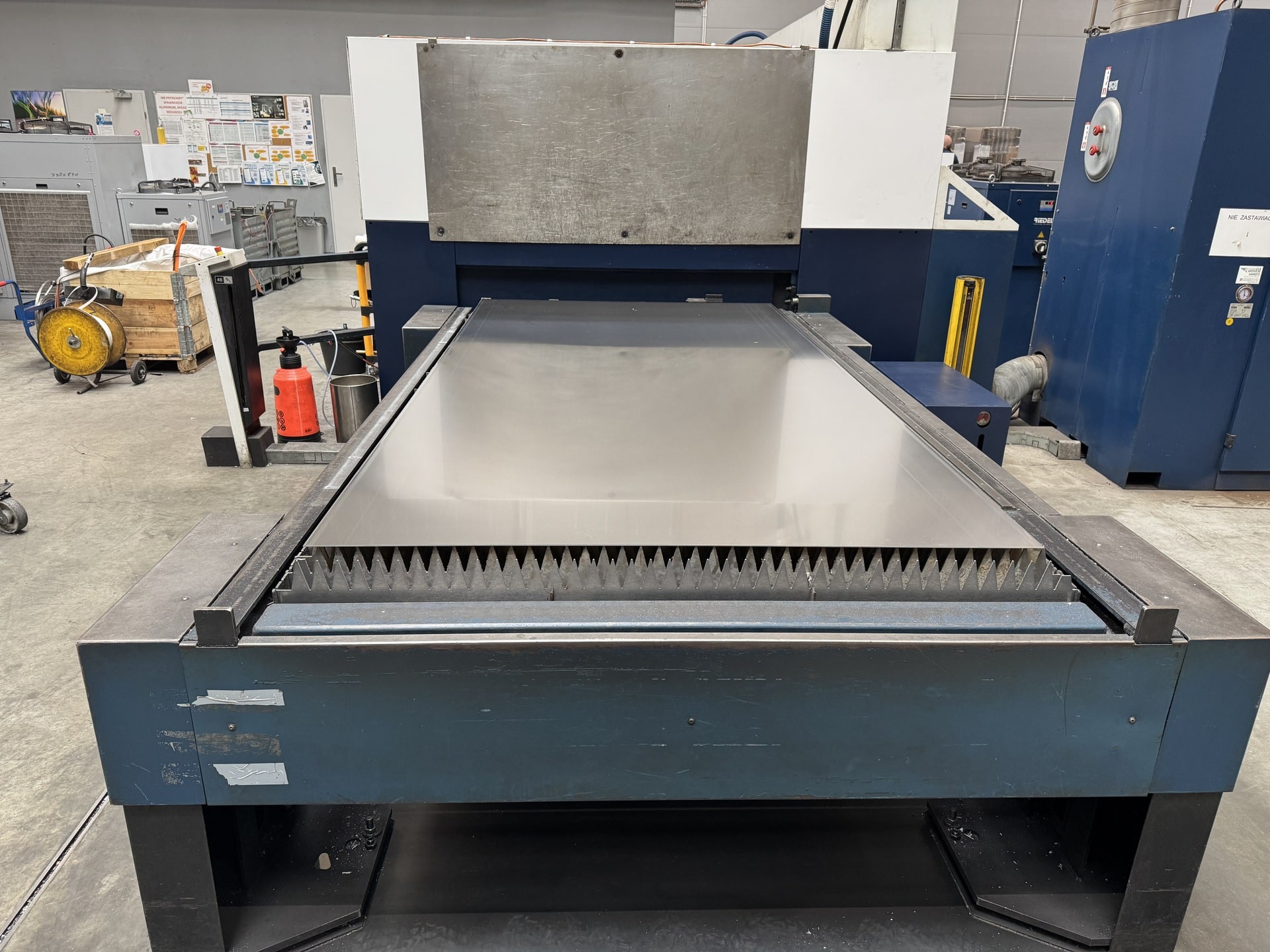

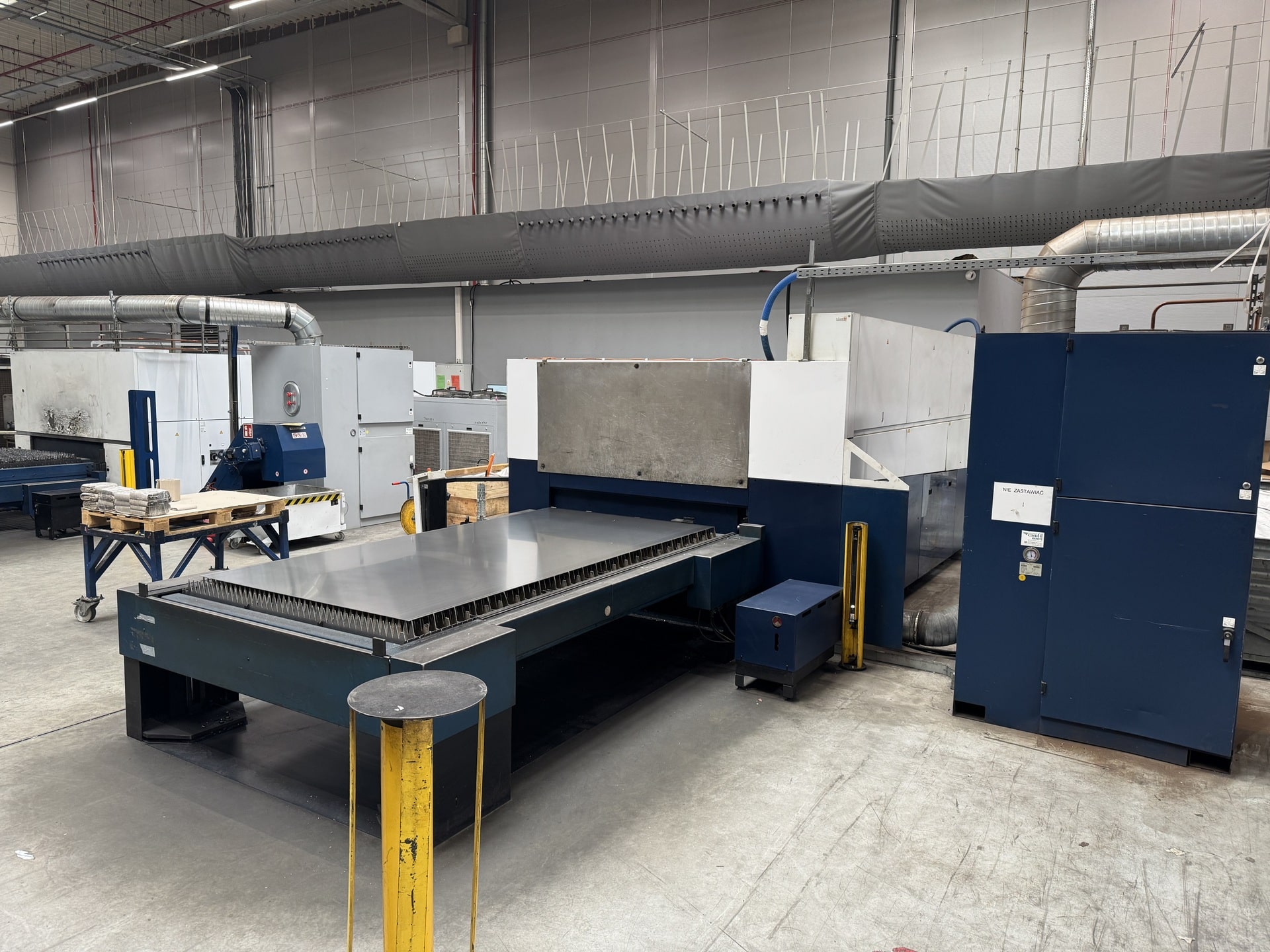

• automatikus raklapváltó
• többszintű fényfüggönyök
• karbantartásmentes Nyomatékos közvetlen meghajtás az X tengelyen
• közvetlen lineáris meghajtás az Y és Z tengelyen
• univerzális vágófej adaptív lencserendszerrel
• védőüveg a lencse szennyeződésének megakadályozására
• a védőüveg állapotának online ellenőrzése
• lézeres pozicionáló dióda
• hosszanti szalagszállító a munkadarabok automatikus átrakásához egy könnyen hozzáférhető tárolóedénybe

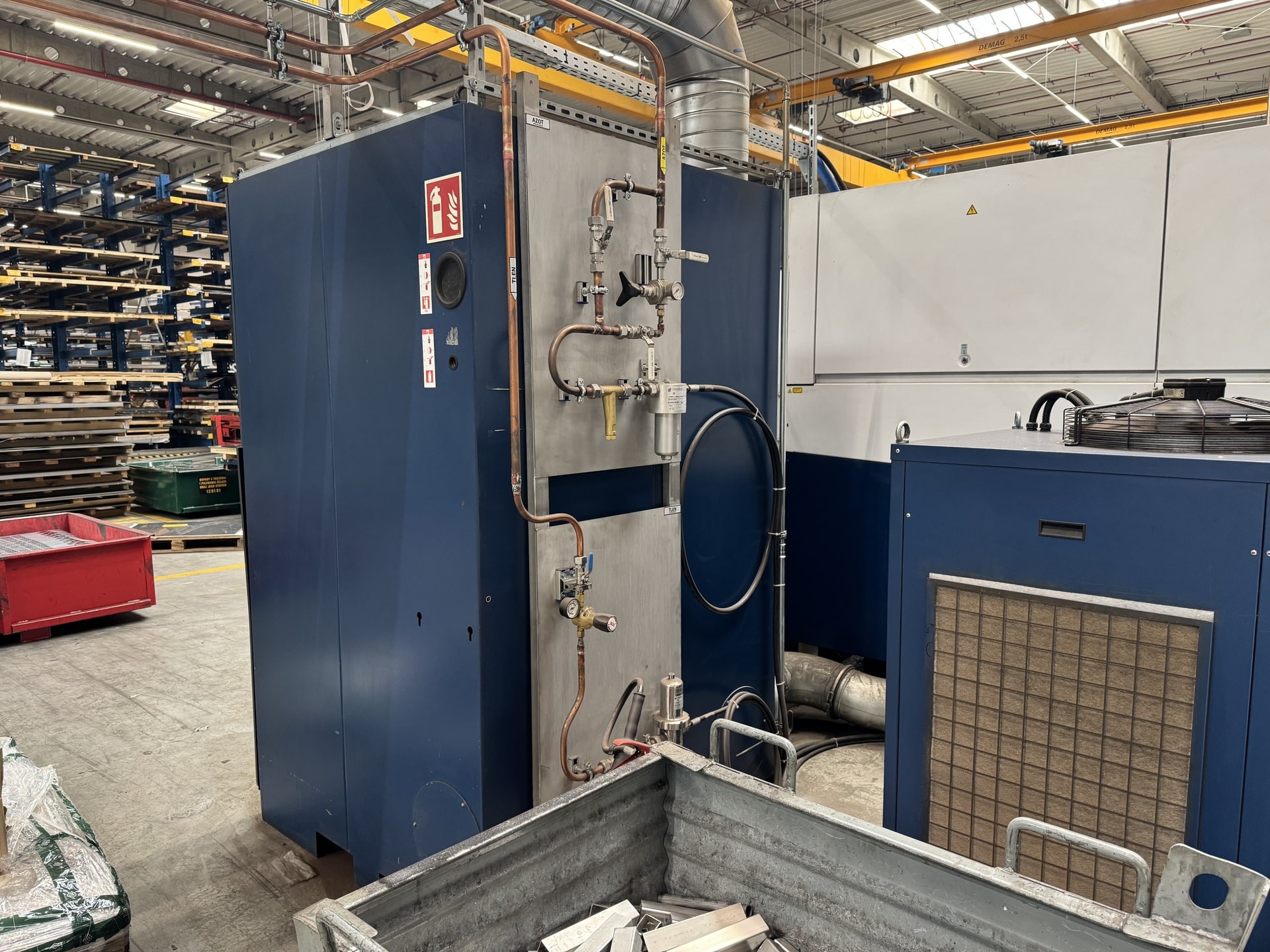

• lézerhűtő rendszer (víz-levegő)
• géphűtő rendszer (víz-levegő)
• olajpermetező egység
• a lézerteljesítmény az előtolási sebességgel analóg módon állítható
• pumpáló diódák a lézer gerjesztéséhez
• automatikus fúvóktisztítás programozható tisztítási ciklusokkal

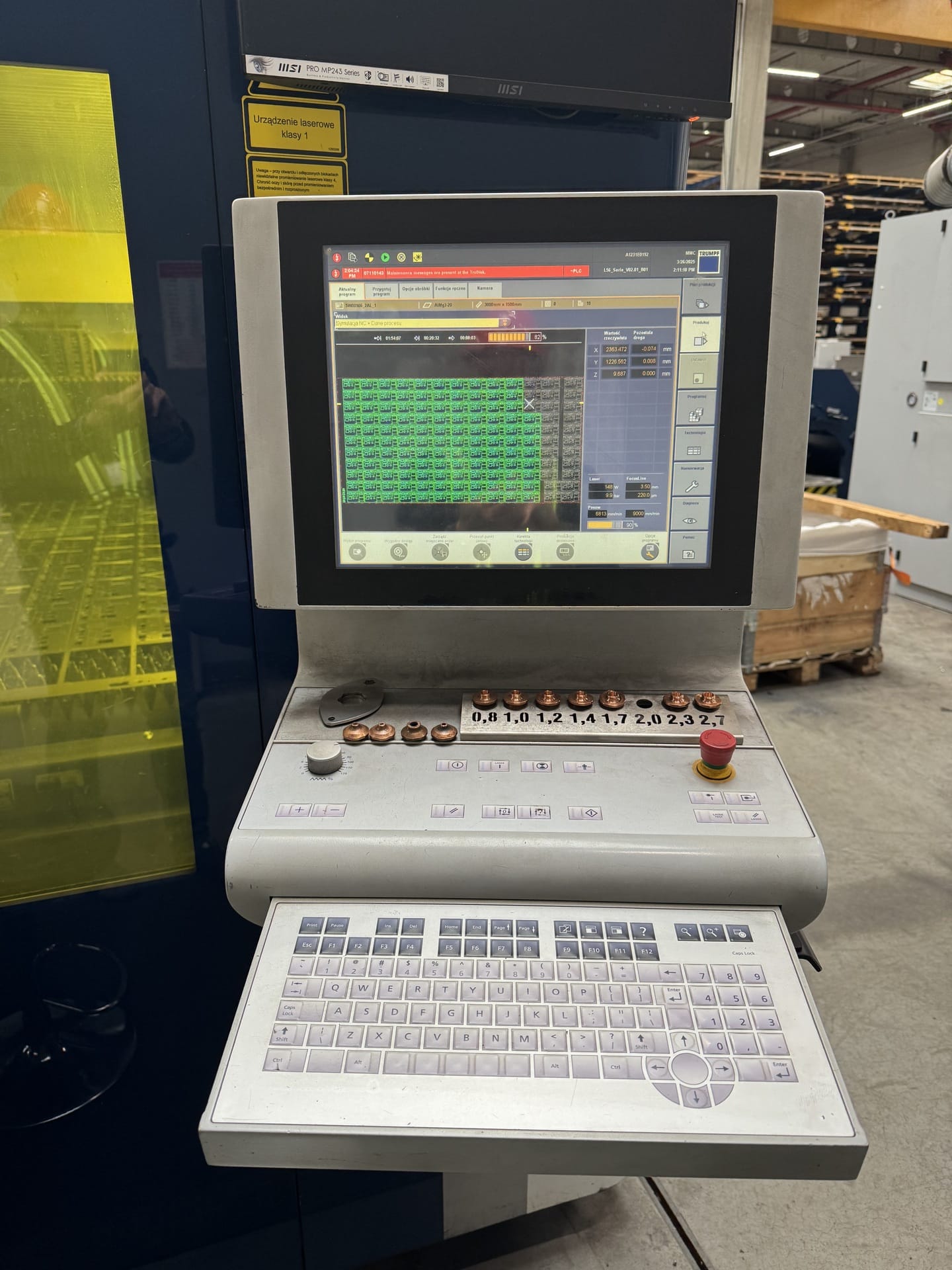

• 17″ színes érintőképernyős kezelőpanel
• integrált technológiai adatok táblázatos formában
• automatikus leállítás
• utófeldolgozó
• internetes távszerviz
• többkamrás elszívórendszer
• kompakt szűrő
• programozható vágógáznyomás
• elektromos görgős tető
• munkaterület megvilágítás
• beépített vezérlőszekrény belső világítással
• CE-jelölés
• USB-csatlakozó
• RJ45 interfész
• szerelőtartók
• keresztfej és rögzítőelemek a gép helyszíni gyors összeszereléséhez
