Trumpf TruMark Station 5000 Lézeres jelölőgép

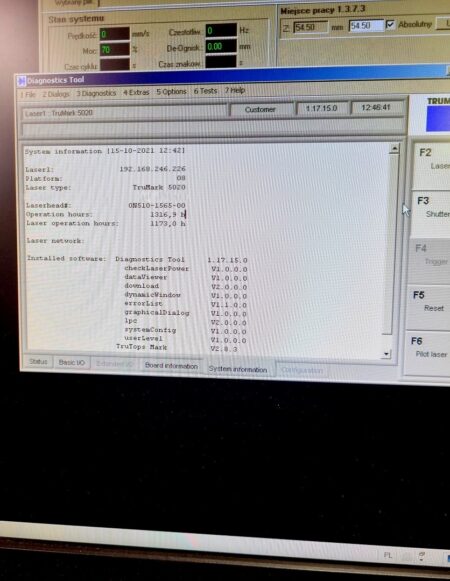

A Trumpf TruMark Station 5000 lézeres jelölőgép 2015-ben építette a neves Trumpf cég. A gép nagy, akár 1000 kHz-es lézerimpulzus-frekvenciával rendelkezik, ami lehetővé teszi a tárgyak nagyon gyors és pontos megjelölését. ATruMark Station 5000re az X és Y tengely 300 mm-es, valamint a Z tengely 500 mm-es nagy mozgási sebessége jellemző, ami jelentősen lerövidíti a két jelölési ciklus közötti intervallumot. Az állomás 680 mm x 500 mm x 700 mm méretű munkadarabokat dolgoz fel, amelyek maximális tömege 50 kg (X / Y tengely nélkül) vagy 25 kg (X / Y tengellyel). A jelölőgép 290 mm x 290 mm maximális mezőmérettel, 420 mm gyújtótávolságú feliratok készítését teszi lehetővé. A gép összesen 1317 órát dolgozott.

A TruMark Station 5000 lézeres jelölőgép műszaki adatai

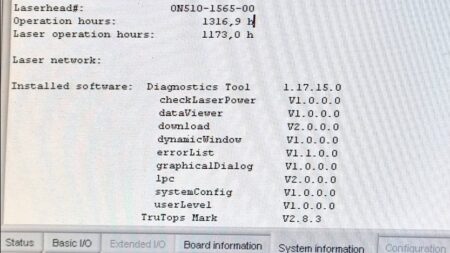

– munkaóra: 1317 óra
– a munkadarab maximális méretei (Sz x Ma x Mé): 680 mm x 500 mm x 700 mm
– a feliratok mezőjének maximális mérete: 290 mm x 290 mm, gyújtótávolság 420 mm
– a munkadarab maximális tömege (X / Y tengely nélkül): 50 kg
– Maximális munkadarab tömeg (X / Y tengellyel): 25 kg
– eltolások az X / Y / Z tengelyekben: 300/300/500 mm
– haladási sebesség az X / Y / Z tengelyeken: 6/6 / 1,5 m / perc
– lézersugár minősége (M²): <2
– lézer hullámhossza: 1062 ± 3 nm
– lézeres közeg: Yb: optikai szál
– állítható impulzus időtartam: 9 ns – 200 ns… folyamatos impulzus
– pulzációs frekvencia: cw, cwm, 1 kHz – 1000 kHz
– minimális fókuszátmérő: 41 μm 100 mm-es gyújtótávolság mellett
– maximális belső fókuszpozíció szabályozás: ± 60 mm 420 mm-es gyújtótávolságnál
– a szkenner kalibrálási pontossága: ± 50 μm
– Védettség: IP54
– elektromos csatlakozás (feszültség): 115/230 V
– elektromos csatlakozás (frekvencia): 50/60 Hz
– elektromos csatlakozás (intenzitás): 10/13/15/16/20 A
– maximális teljesítményfelvétel: <2,55 kW
– elektromos csatlakozás (feszültség): 85 V – 264 V.
– elektromos csatlakozás (frekvencia): 47 Hz – 63 Hz
– teljesítményfelvétel névleges teljesítményen: 0,3 kW
– maximális teljesítményfelvétel: 0,6 kW
– környezeti hőmérséklet: 15 ° C – 40 ° C
– relatív páratartalom: max.90% 15-25 °C-on
– feldolgozófej méretei (szélesség x magasság x mélység): 414 mm x 131 mm x 147 mm
– a tápegység méretei (Sz x Ma x Mé): 445 mm x 550 mm x 420 mm
– Munkaállomás méretei (Sz x Ma x Mé): 860 mm x 2000 mm x 1310 mm
– feldolgozófej súlya: 8 kg
– a tápegység súlya: 47 kg
– a munkaállomás tömege beépített lézer nélkül: 410 kg
