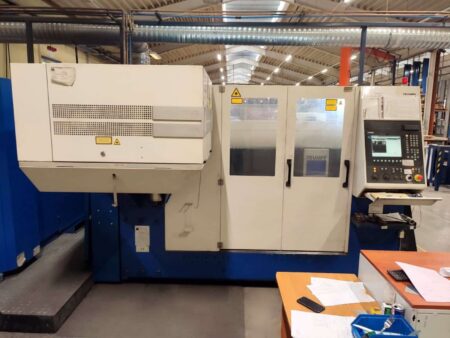

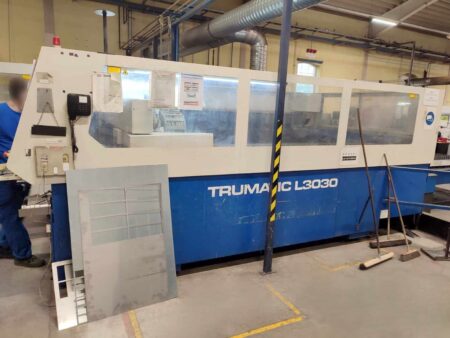

TRUMPF TRUMATIC L3030 lézer

TRUMPF TRUMATIC L3030 lézer 2004-ben gyártották. A lézervágó lágyacélból, rozsdamentes acélból és alumíniumból készült lemezek precíziós vágására tervezték. A vágás magas minőségét és pontosságát a megbízható TRUMPF TruFlow 2000 lézerforrás biztosítja, amely egy tükörrendszeren keresztül a fejre irányított 2 kW teljesítményű lézersugarat generál.

A munkadarabok vágása a lézervágó nagy munkaterületén három tengelyen 3000 mm (X tengely), 1500 (Y tengely) és 115 mm (Z tengely) előtolással történik. A lemezek vastagsága legfeljebb 20 mm (lágyacél), 12 mm (rozsdamentes acél) vagy 10 mm (alumínium) lehet. A gép kiváló minőségű acélszerkezete kiváló stabilitást garantál a megmunkálás során.

A TRUMATIC L 3030 lézervágó többek között raklapváltó rendszerből, az X,Y,Z tengelyek szervomotorjaiból és a gép teljes körű vezérlését biztosító modern SIEMENS SINUMERIK 840 CNC vezérlésből álló felszereltséggel kínáljuk. A lézer rendszeres karbantartáson esett át – az utolsó ellenőrzésre 2022 júliusában került sor.

A TRUMPF TRUMATIC L3030 lézervágó jellemzői

• teljesítmény: 2 kW (2000 W)
• lézer típusa: CO2
• hullámhossz: 10,6 μm
• munkaterület az X/Y/Z tengelyen: 3000/1500/115 mm
• előtolási sebesség az X/Y/Z tengelyen: 3104/1580/122 mm
• pozicionálási sebesség a tengellyel párhuzamosan: 60 m/min
• pozicionálási sebesség az X- és Y-tengely meghajtások egyidejű működtetésével: 85 m/min
• maximális lemezvastagság (lágyacél): 20 mm
• maximális lemezvastagság (rozsdamentes acél): 12 mm
• maximális lemezvastagság (alumínium): 10 mm
• átlagos sűrített levegő fogyasztás: 700 l/min

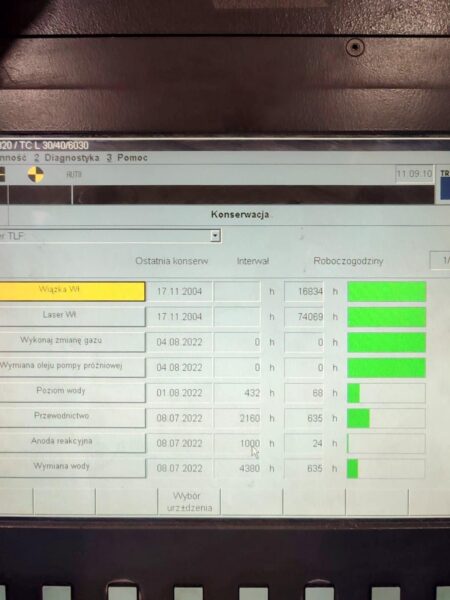

• a TRUMATIC L3030 gép bekapcsolási ideje: 74069 h
• a lézersugár kibocsátási ideje: 16834 h
• csatlakozási teljesítmény: 73 kVA
• kapcsolt levegőcsatlakozás: 6 bar
• nitrogéncsatlakozás N2: 30 bar
• oxigén csatlakozás O2: 20 bar
• tápegység: 400 V; 50 Hz
• méretek (hosszúság x szélesség x magasság): 9800 x 5300 x 2000 mm

A lézervágó felszereltsége

• CNC-vezérlő: SIEMENS SINUMERIK 840
• lézerforrás: TRUMPF TruFlow 2000
• az X,Y,Z tengelyek szervomotorjai

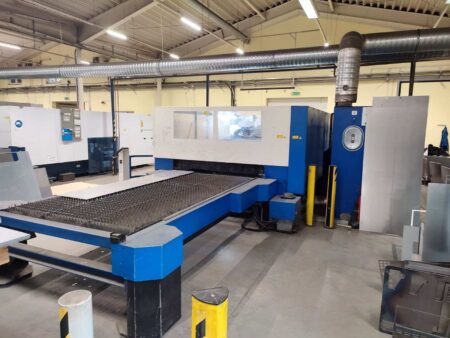

• automatikus raklapváltó
• szalagszállító
• vágófej 5″-es lencsével
• vágófej 7,5″-es lencsével
• APC
