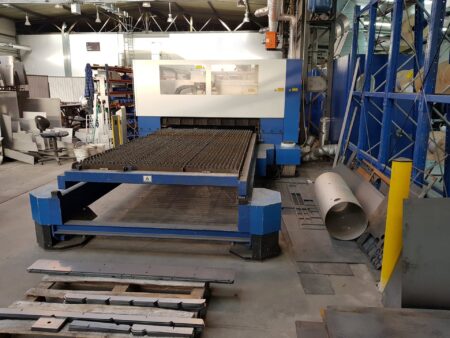

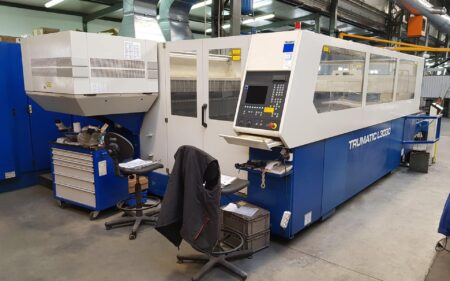

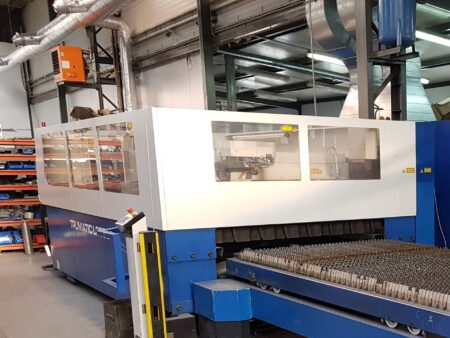

TRUMPF TRUMATIC L3030 lézervágó

TRUMPF TRUMATIC L3030 lézervágó 2002-ben gyártották, és lágyacélból, rozsdamentes acélból és alumíniumból készült munkadarabok vágására tervezték. A megmunkálás során a gép egy megbízható, 3,2 kW-os TRUMPF TruFlow 3200 lézerforrást használ, amely a lézersugarat tükörrendszeren keresztül a lézerfejre irányítja, ami rendkívüli vágási minőséget és pontosságot garantál.

A megmunkált fémlemezek vastagsága akár 20 mm (lágyacél), 12 mm (rozsdamentes acél) vagy 10 mm (alumínium) is lehet. A lézer a következőkkel van felszerelve: modern SIEMENS SINUMERIK 840D CNC-vezérlés a gép működésének teljes körű vezérléséhez, valamint egy raklapcsere-rendszer, amely automatikusan cseréli a megmunkált munkadarabokat tartalmazó raklapokat a vágásra szánt lemezeket tartalmazó raklapokra. A TRUMPF TRUMATIC L 3030 lézervágó teljes tömege 19000 kg.

A TRUMPF TRUMATIC L3030 lézervágó műszaki adatai

• lézerteljesítmény: 3,2 kW (3200 W)
• munkaterület az X/Y/Z tengelyen: 3000/1500/115 mm
• előtolási sebességek az X/Y/Z tengelyen: 3104/1580/122 mm
• pozícionálási sebesség a tengellyel párhuzamosan: 60 m/perc
• pozicionálási sebesség az X- és Y-tengely meghajtások egyidejű működtetésével: 85 m/min
• maximális munkadarabvastagság (lágyacél): 20 mm
• maximális munkadarabvastagság (rozsdamentes acél): 12 mm
• maximális munkadarabvastagság (alumínium): 10 mm
• lézer típusa: CO2
• hullámhossz: 10,6 μm
• csatlakozási teljesítmény: 73 kVA
• sűrített levegő csatlakoztatása: 6 bar
• nitrogén csatlakozás N2: 30 bar
• oxigén csatlakozás O2: 20 bar
• tápegység: 400 V; 50 Hz
• a gép bekapcsolási ideje: 31787 h
• a lézersugár kibocsátási ideje: 14813 h
• átlagos sűrített levegő fogyasztás: 700 l/min
• méretek (hosszúság x szélesség x magasság): 9800 x 5300 x 2000 mm
• helyigény (H x B x H): 17000 x 8000 x 2800 mm
• a TRUMATIC L3030 gép teljes súlya: 19000 kg

A lézervágó felszereltsége

• CNC-vezérlő: SIEMENS SINUMERIK 840D

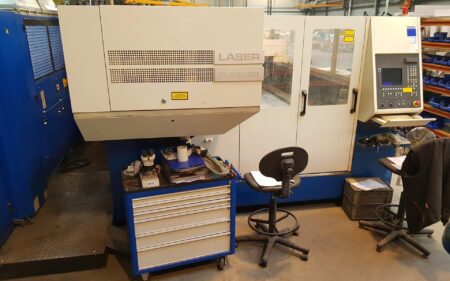

• lézerforrás: TRUMPF TruFlow 3200
• az X,Y,Z tengely szervomotorjai
• raklapcserélő rendszer
