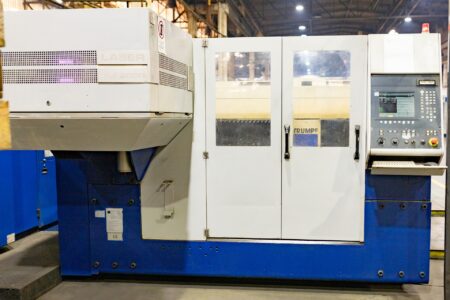

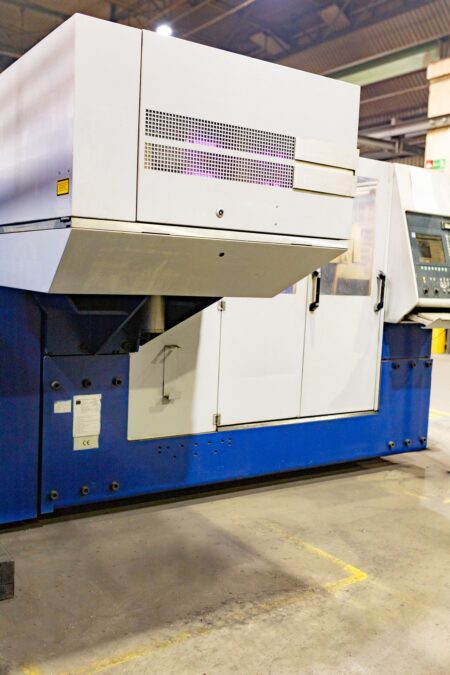

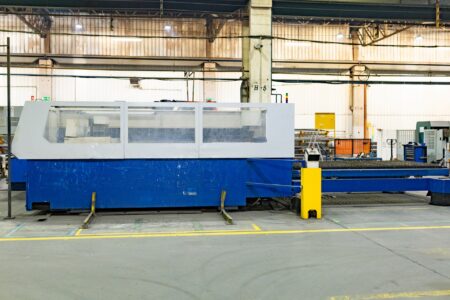

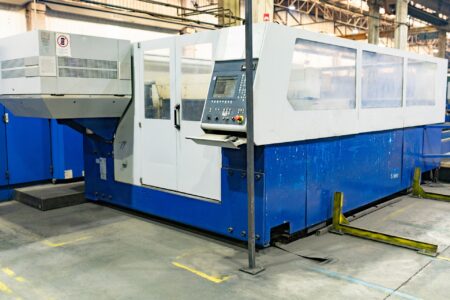

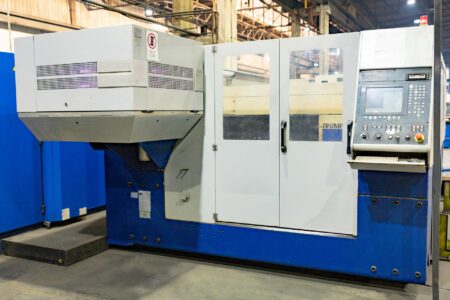

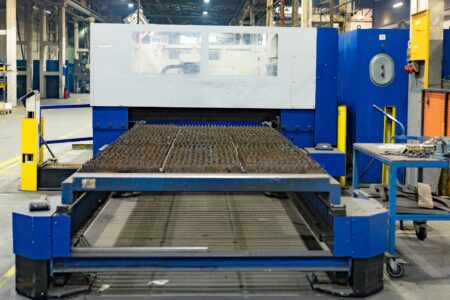

TRUMPF TRUMATIC L3030 lézervágó

TRUMPF TRUMATIC L3030 lézervágó amelyet 2005-ben gyártottak Németországban, hatékony lézervágást biztosít alacsony üzemeltetési költségek mellett. A munkadarabok megmunkálásához a gép stabil, 2 kW-os lézersugarat használ, amely egy tükörrendszer által vezetve rendkívül sima és egyenletes éleket ér el a teljes vágási hosszon. A fej és a tükrök mozgatható alkatrészekre vannak szerelve.

A TRUMPF lézervágógép egy rendkívül stabil és merev, nagy felületű munkaasztallal is büszkélkedhet, amely ráadásul egy integrált automatikus raklapváltó rendszerrel van felszerelve. Ez a megoldás lehetővé teszi a munkadarabok egyidejű be- és kirakodását a megmunkálás során, ami jelentősen növeli a termelés hatékonyságát és minimálisra csökkenti a gép leállási idejét. Mindezek miatt a TRUMATIC L3030 lézer ideális még a legigényesebb alkalmazásokhoz is bármely gyártóüzemben. A gép teljes tömege körülbelül 11500 kg.

A TRUMPF TRUMATIC L3030 lézervágógép műszaki adatai

• lézerteljesítmény: 2 kW (2000 W)
• folyamatos lézerteljesítmény-beállítási tartomány: 90-2000 W
• előtolási sebesség az X/Y/Z tengelyen: 3104/1580/122 mm
• munkatartomány az X/Y/Z tengelyen: 3000/1500/115 mm
• pozícionálási sebesség a tengellyel párhuzamosan: 60 m/min
• pozicionálási sebesség az X- és Y-tengely meghajtások egyidejű működtetésével: 85 m/min
• maximális lemezvastagság: 12 mm
• legkisebb programozható pályaméret: 0,01 mm
• pozícióeltérés: ± 0,1 mm
• hullámhossz: 10,6 μm
• teljesítményállandóság: ± 2%
• sugárátmérő a befogási ablakban: 15 mm
• divergenciaszög (félszög): 1,0 mrad
• pulzációs frekvencia: 100 Hz – 100 kHz
• lézer bekapcsolási idő: 102666 h
• nitrogéncsatlakozás N2: 30 bar
• oxigén csatlakozás O2: 20 bar
• sűrített levegő csatlakozás: 7-10 bar
• sűrített levegő fogyasztás: 700 l/m
• csatlakozási teljesítmény: 63 kVA
• áramellátás: 400 V; 50 Hz
• méretek (H x SZ x M): kb. 9800 x 5300 x 2000 mm
• a gép súlya: kb. 11500 kg

A TRUMATIC L 3030 lézer felszereltsége

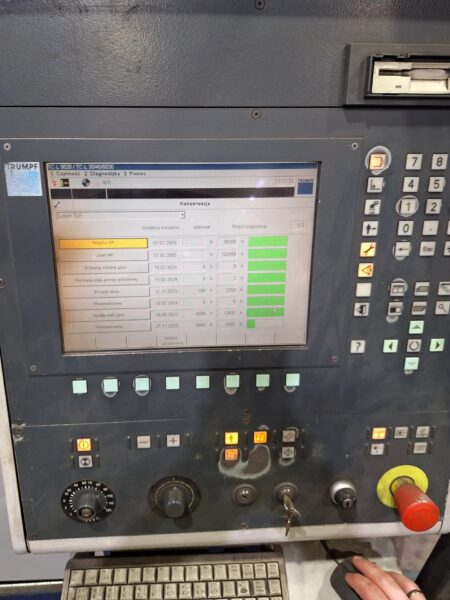

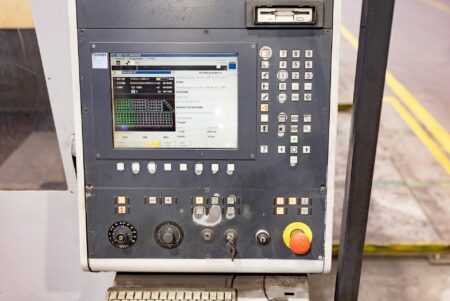

• TRUMPF CNC-vezérlés SIEMENS SINUMERIK 840D alapján
• lézerforrás: TruFlow 2000

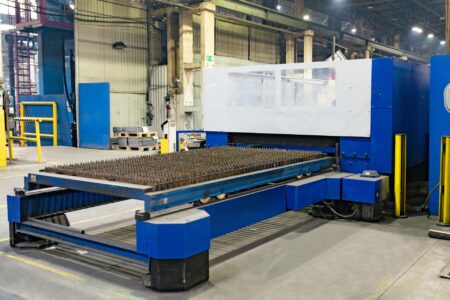

• automatikus raklapváltó rendszer
• szervomotorok minden tengelyen
