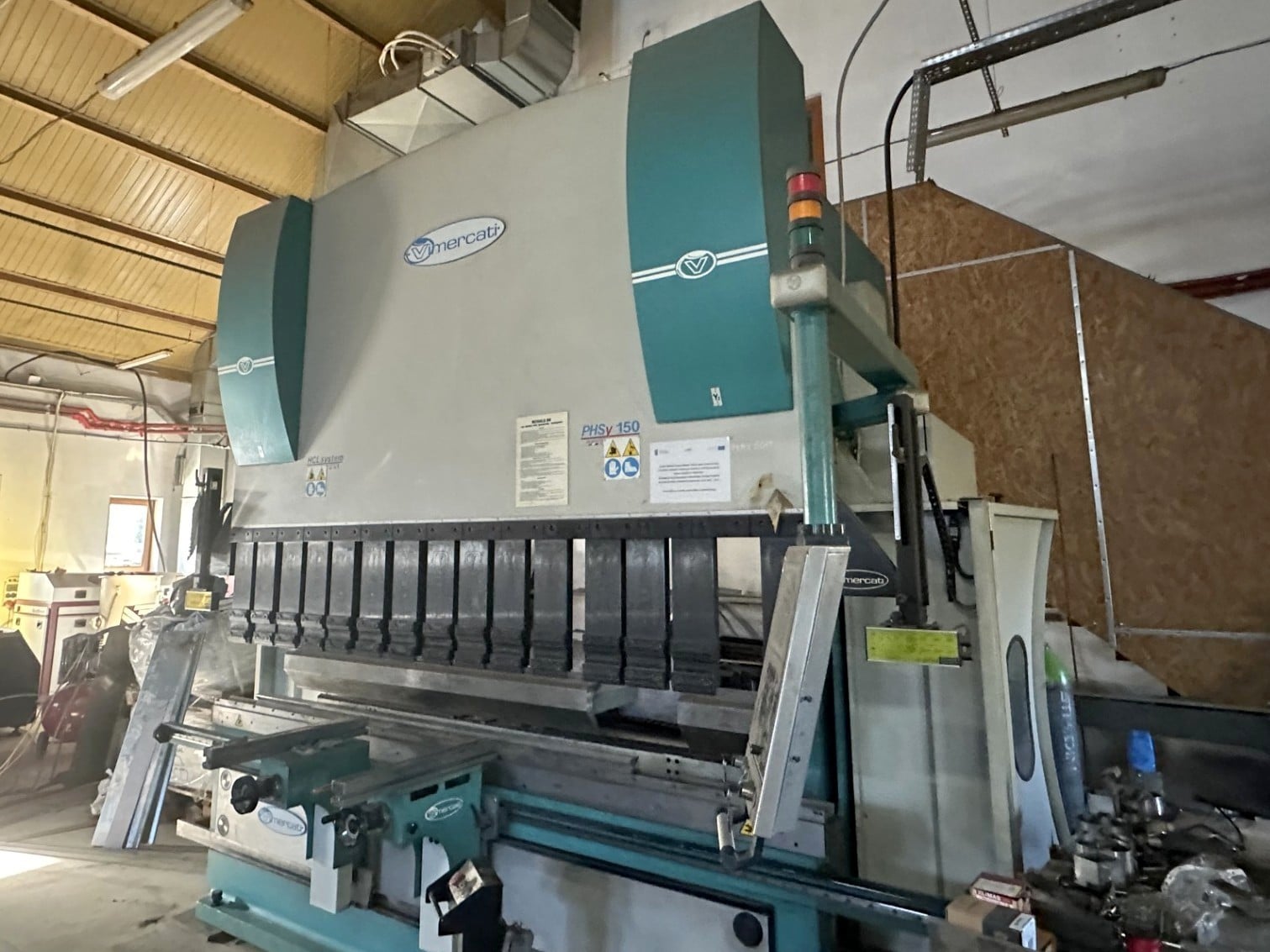

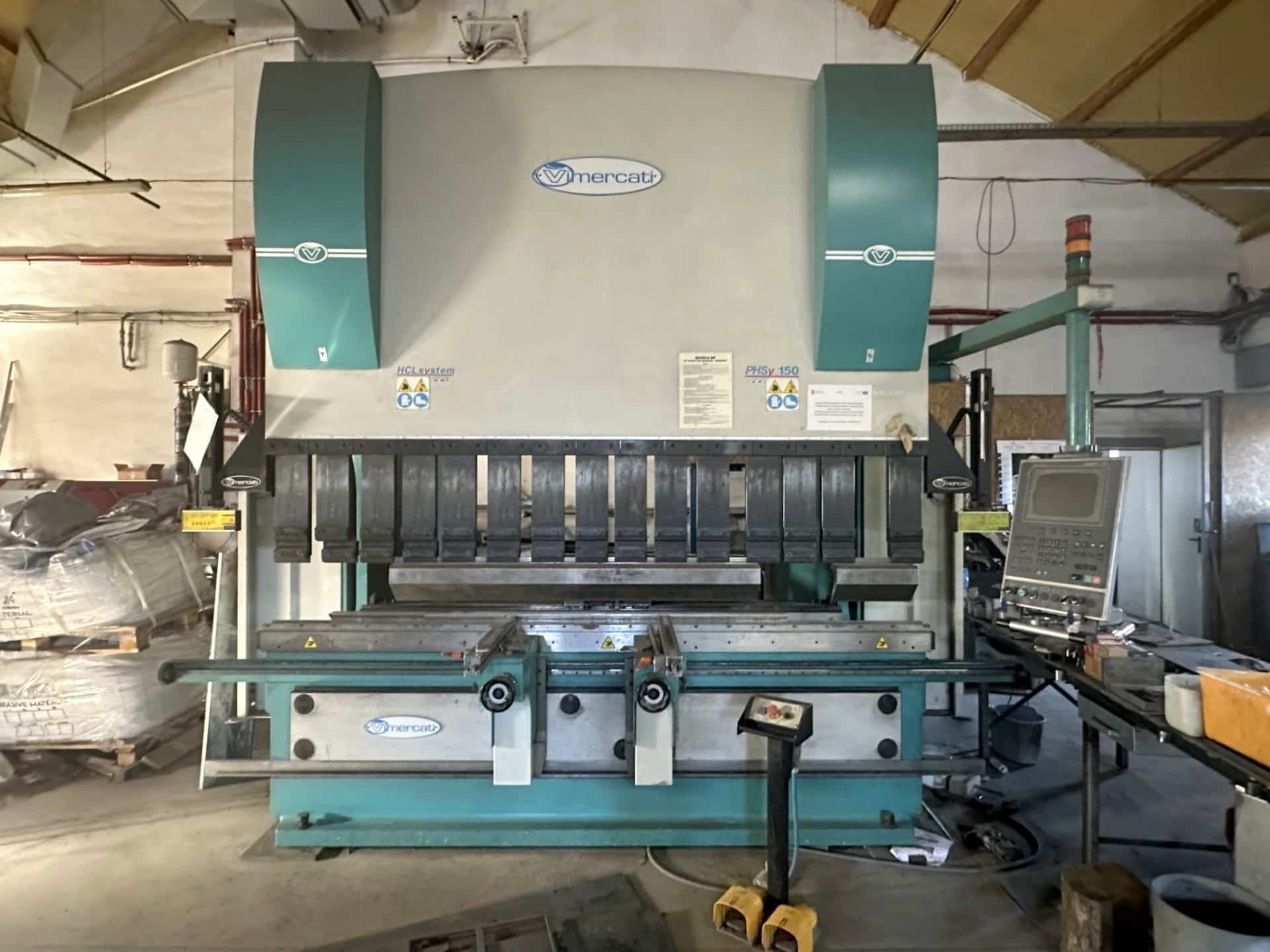

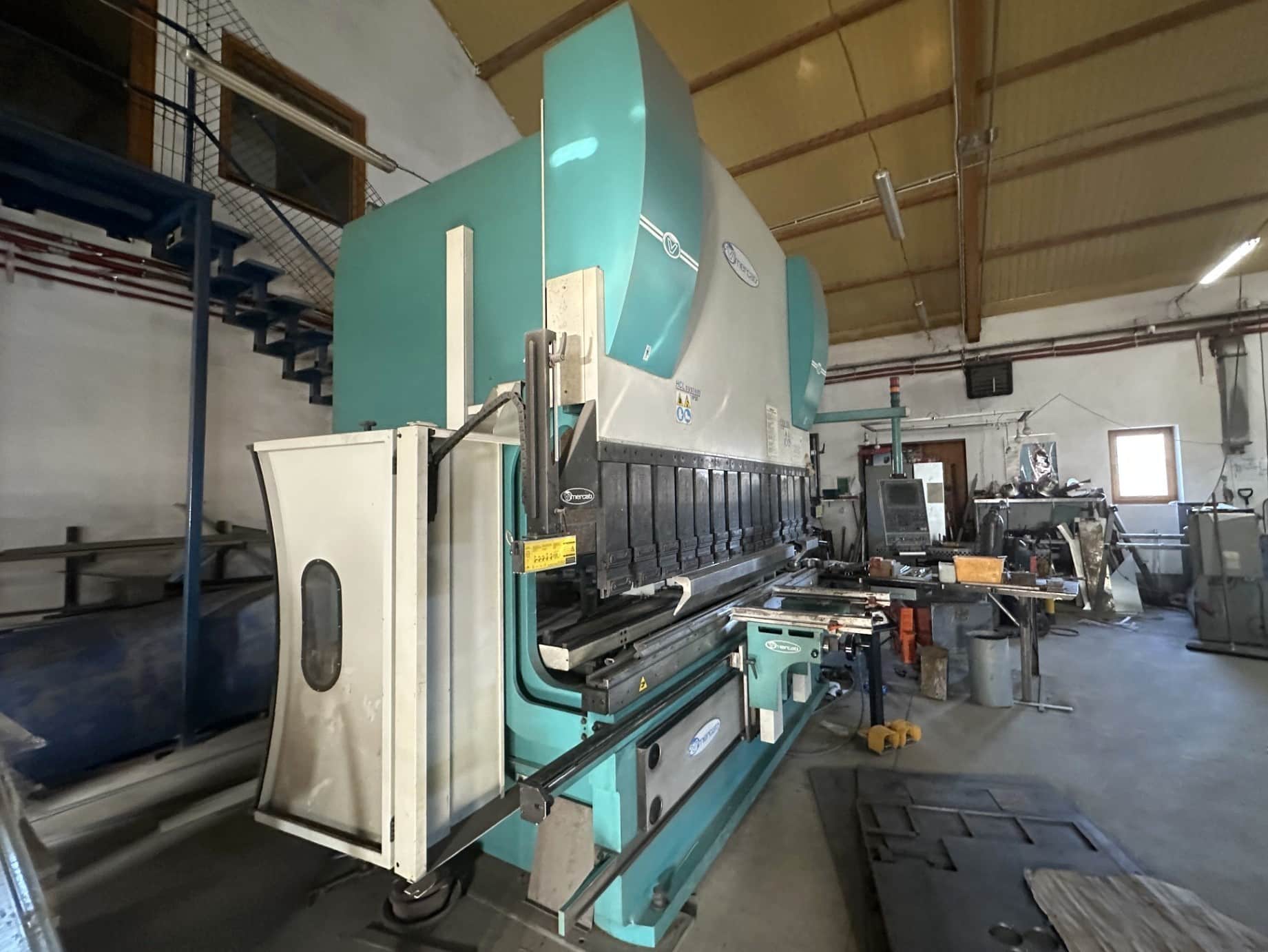

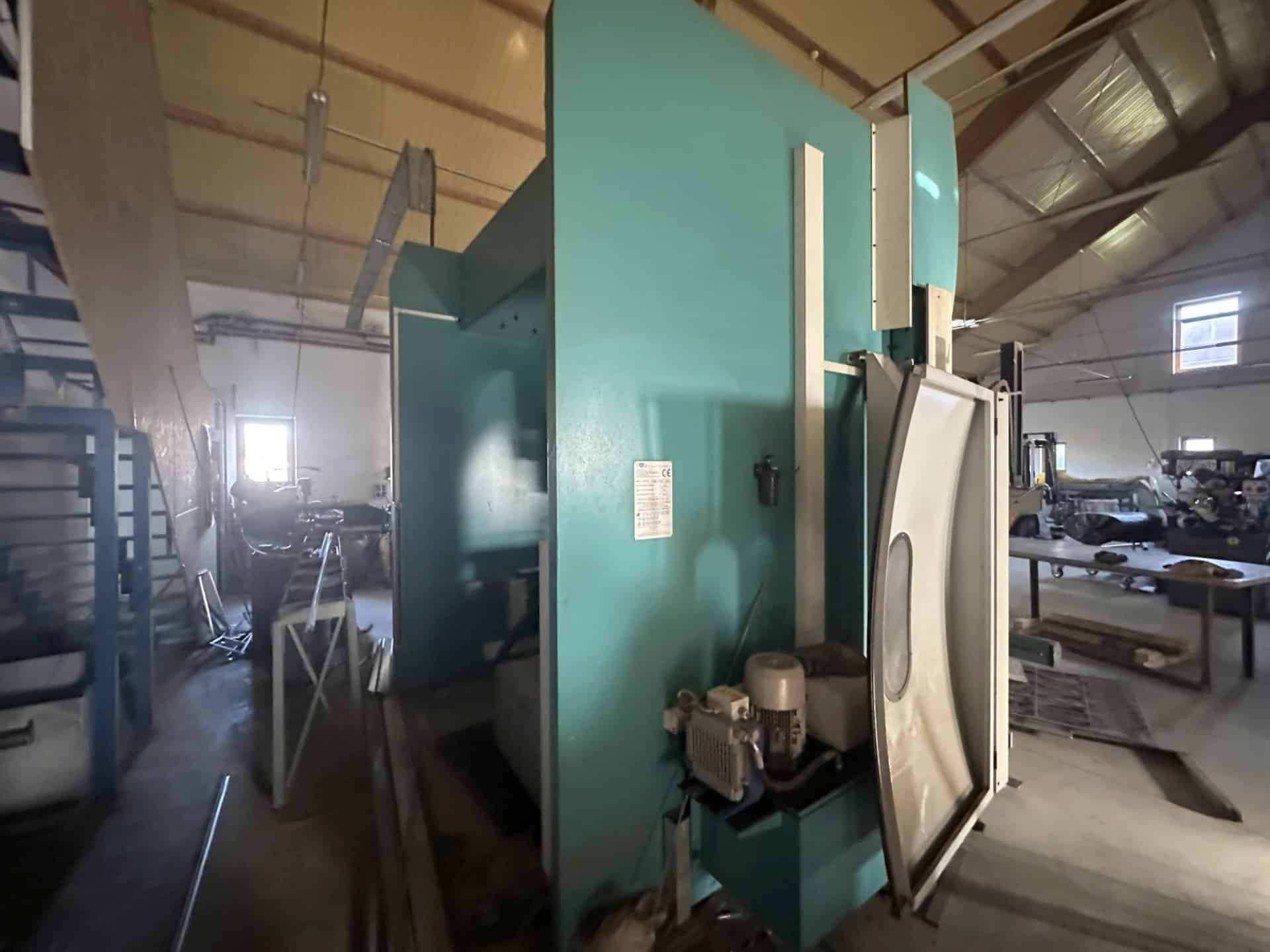

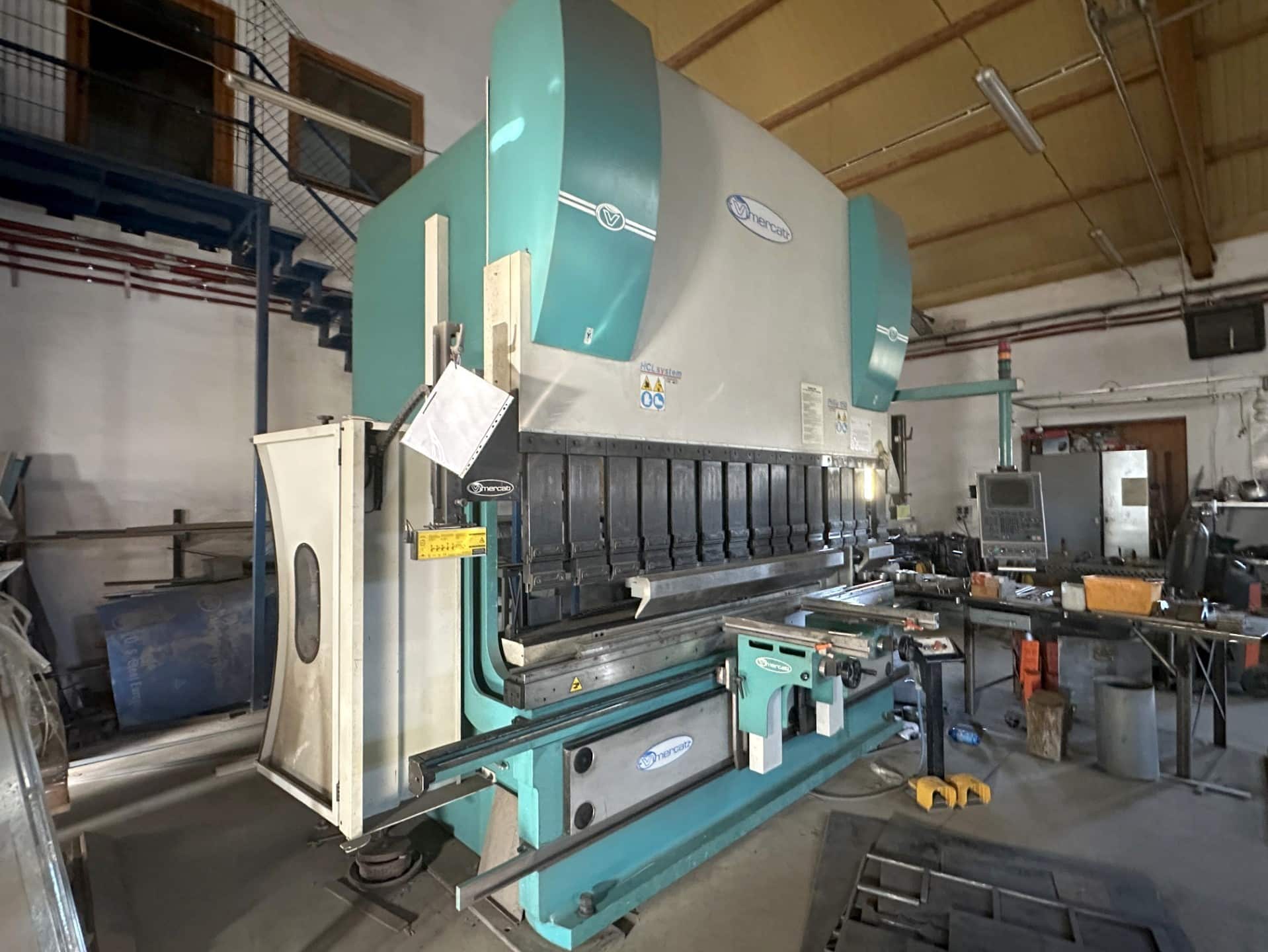

VIMERCATI PHSY 150 X 3050 CNC élhajlító

VIMERCATI PHSY 150 X 3050 CNC élhajlító 2011-ben gyártotta Olaszországban a VIMERCATI s.n.c. A merev, belső feszültségmentes kialakításnak és a megbízható alkatrészeknek köszönhetően a gép ideális még a 3050 mm hosszúságú munkadarabok legintenzívebb megmunkálására is. A megmunkálási folyamatot egy 150 tonna erővel működő csúszka végzi, amelyet kettős külső és belső csúszóvezetőkön vezetnek. A hátsó megállót viszont kefe nélküli szervomotorok hajtják, amelyek biztosítják a nagy előtolási sebesség elérését kiváló pozicionálási pontossággal kombinálva.

A VIMERCATI által szabadalmaztatott HCL (Hydraulic Crowning Linear) rendszer lehetővé teszi a tökéletes hajlítások megvalósítását a prés közepén és oldalain egyaránt. Az eredmény tökéletes hajlítási egyenletesség, amelyet a hajlított alkatrész teljes hosszában azonos szögek igazolnak, függetlenül annak típusától vagy méretétől. A PHSY 150 X 3050 CNC hidraulikus élhajlító széleskörű felszereltséggel is rendelkezik, többek között egy intuitív CYBELEC CNC vezérléssel, az Y1, Y2 tengelyek és szerszámok mérő- és mozgásvezérlő rendszerével. A gép össztömege 15000 kg.

A VIMERCATI PHSY 150 X 3050 élhajlító műszaki adatai

• maximális préserő: 150 t
• maximális munkadarab-hossz: 3050 mm
• megközelítési sebesség: 200 mm/s
• hajlítási sebesség: 0-10 mm/s
• visszatérési sebesség: 120 mm/s
• X-tengely előtolási sebesség: 650 mm
• R-tengely előtolási sebesség: 100 mm
• R-tengely löket: 170 mm
• Y-tengely löket: 270 mm
• maximális dőlés az Y tengelyen: ± 10 mm
• oszlopok közötti távolság: 2550 mm
• munkaasztal magassága: 910 mm
• a munkaasztal és a csúszka közötti távolság: 460 mm
• elérés: 500 mm
• Y-tengely pozicionálási pontosság: 0,01 mm
• X-tengely pozicionálási pontosság: 0,05 mm
• R-tengely pozicionálási pontosság: 0,1 mm
• üzemidő: 2022 h
• fő motorteljesítmény: 15 kW
• olajtartály kapacitása: 275 l
• méretek (H x SZ x M): 4450 x 2050 x 3200 mm
• a VIMERCATI PHSY 150 X 3050 gép súlya: 15000 kg

A VIMERCATI élhajlító felszereltsége

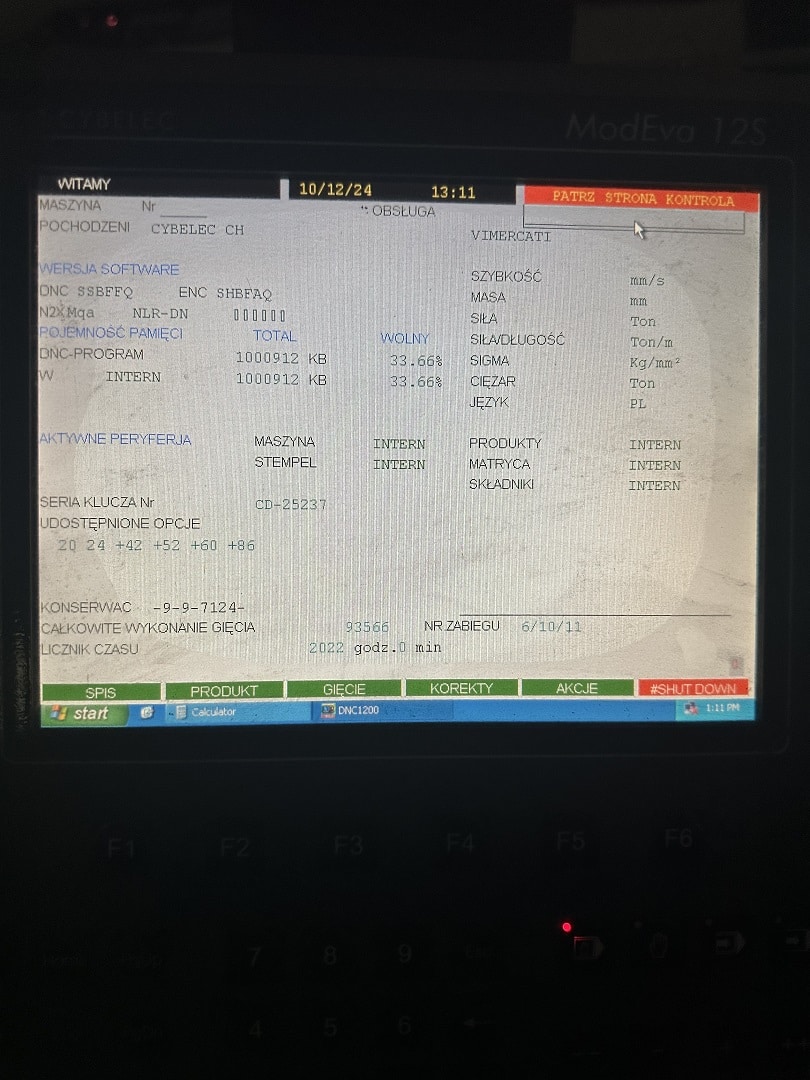

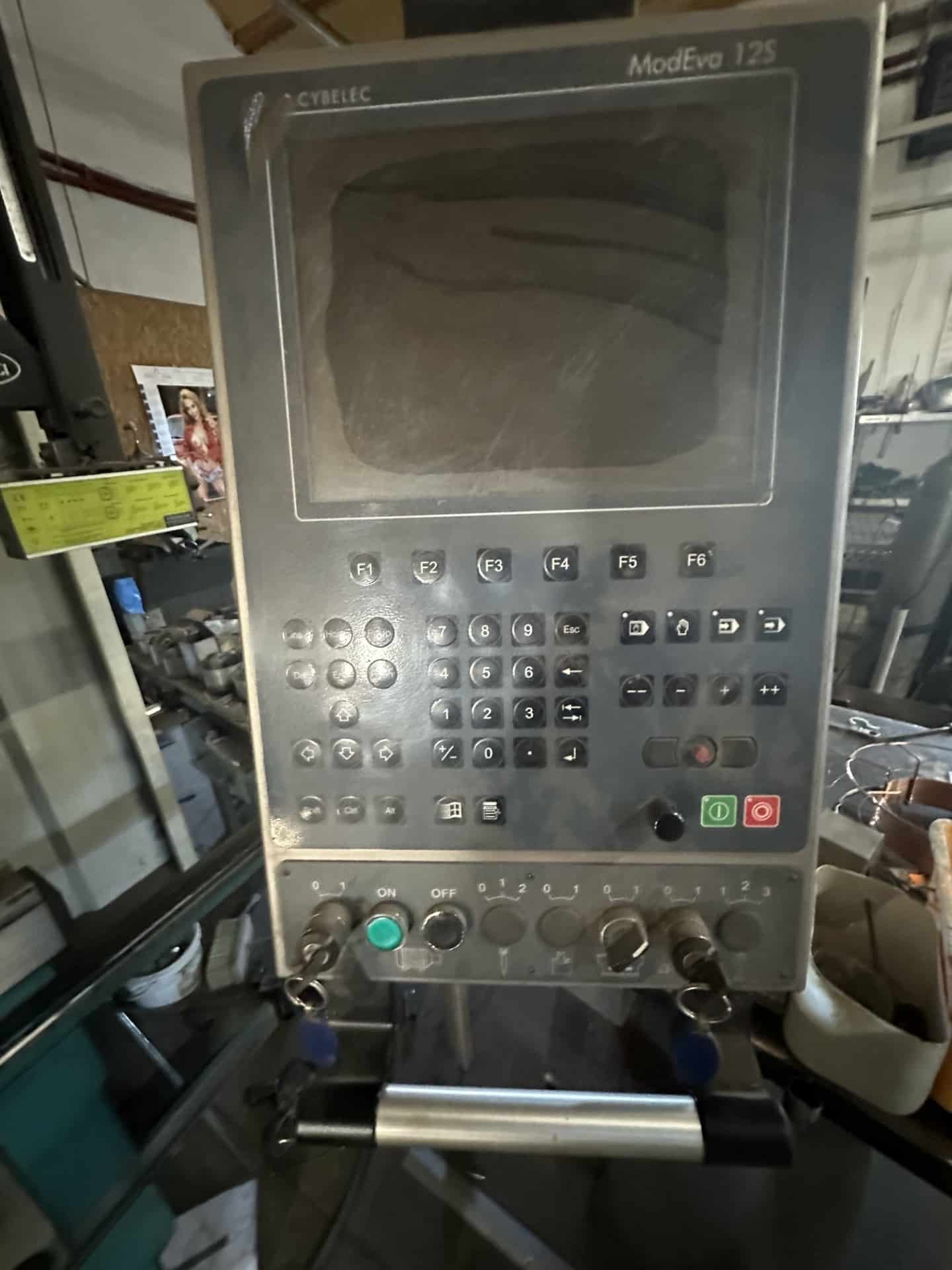

• CNC vezérlő: CYBELEC ModEva 12S
• felső biztonsági fotocellák
• hidraulikus kompenzáció HCL (Hydraulic Crowning Linear)
• ATC rendszer (Automatic Thickness Control) a lemezvastagság szabályozásához, a szerszámok szélsőséges terhelésre való kialakításához és a hajlítási szög optimalizálásához
• AFC rendszer (Automatic Frame Control) az oszlopok hajlítás közbeni elhajlásának szabályozására, így automatikusan korrigálva az alsó holtpontot, azaz a lyukasztó behatolási értékét a szerszám belsejében
• Y1, Y2 tengely mérő- és mozgásszabályozó rendszer 2 HEIDENHAIN optikai mérleg alapján
• hátrameneti megálló kefe nélküli szervomotorral minden tengelyen
• PROMECAM típusú hosszabbítók H=100
• 2 meghajtott megállítóujj (Z1-Z2/Xrel)
• hatékony hidraulikarendszer olyan ismert márkák alkatrészeivel, mint a BOSCH-REXROTH, EDI SYSTEM vagy SAUER DANFOSS
• megbízható elektromos rendszer olyan ismert márkák alkatrészeivel, mint a SIEMENS és a TELEMECANIQUE

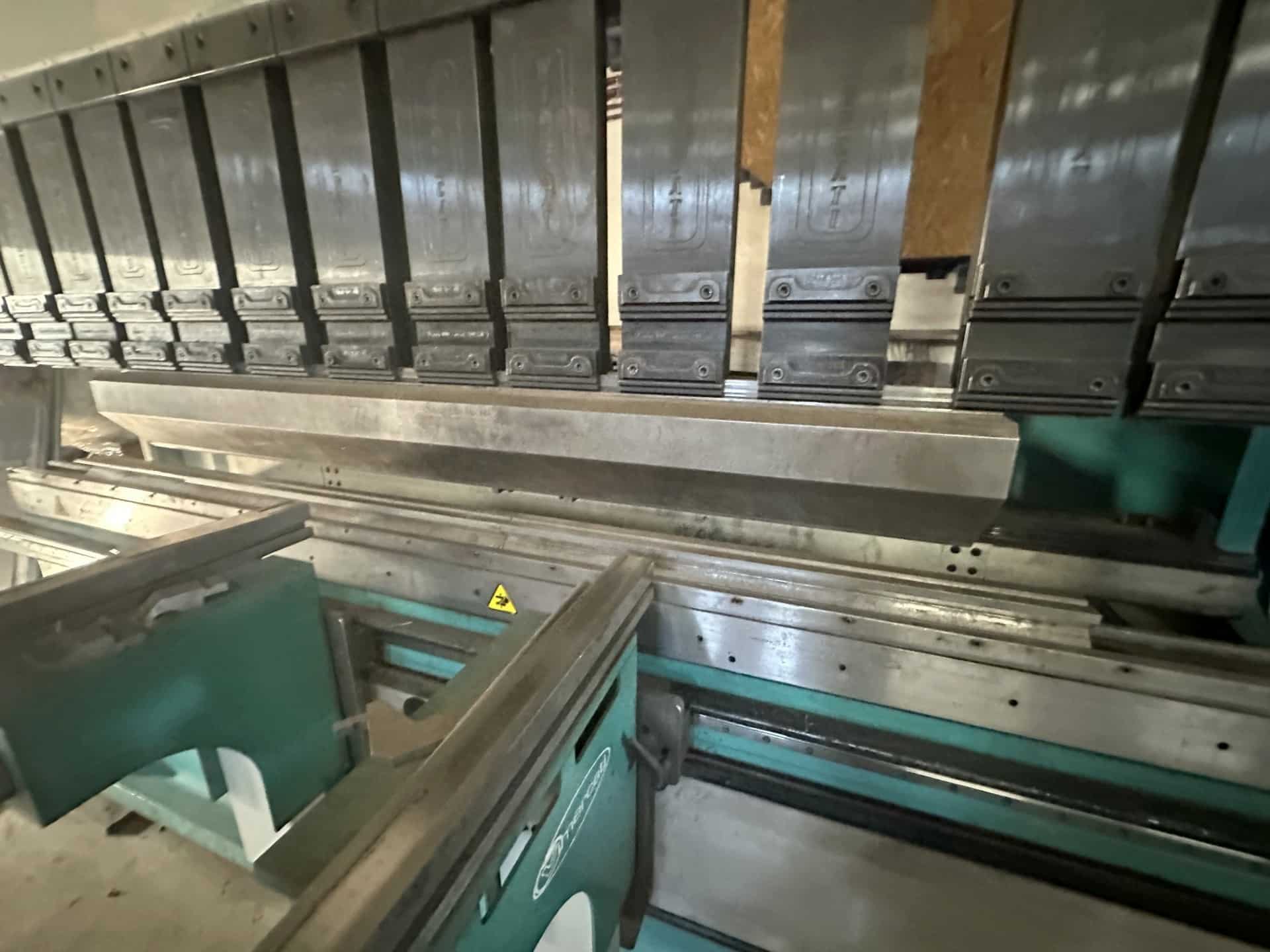

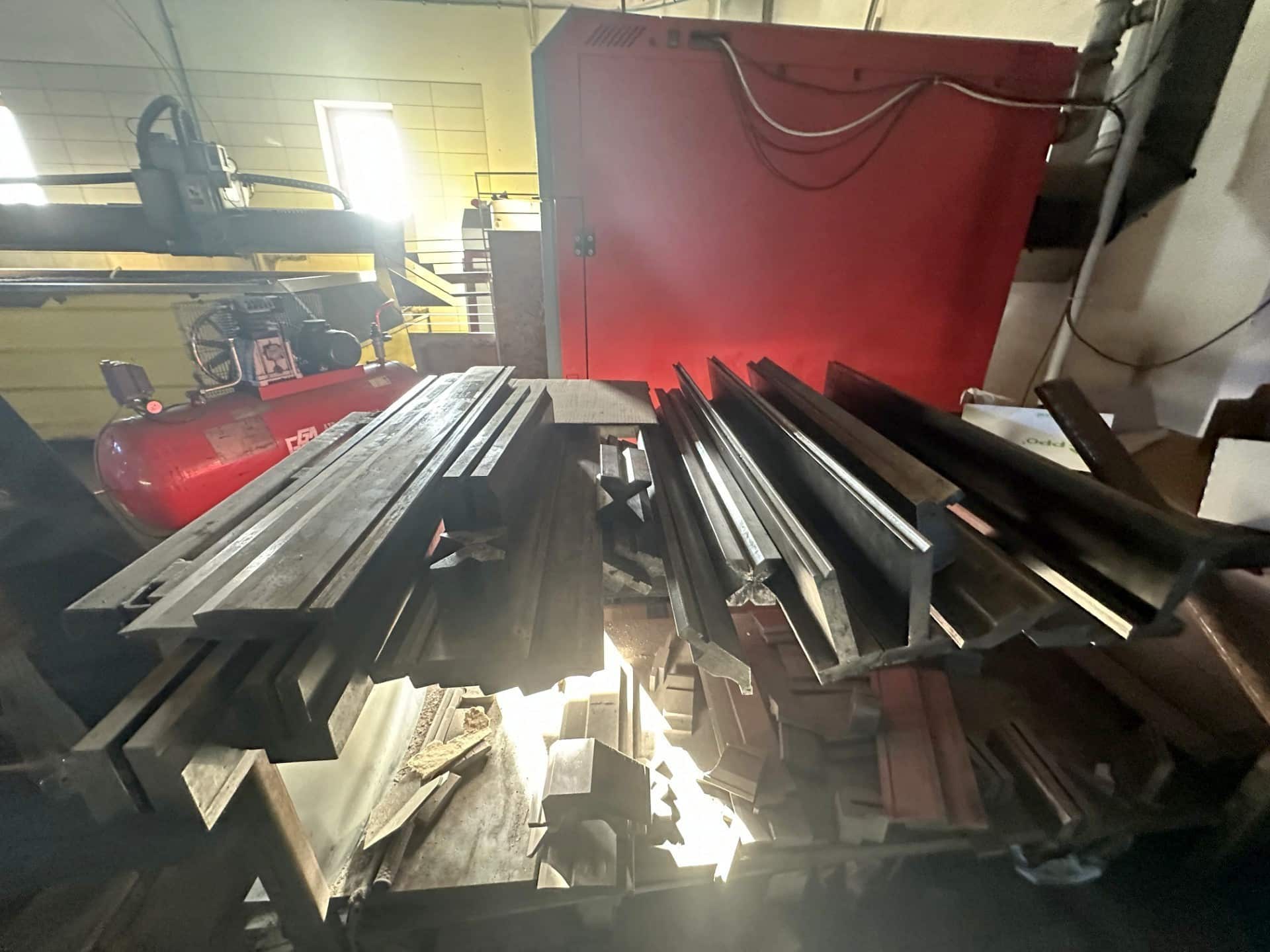

• teljes szerszámkészlet
• kézi központi kenés
• lábkapcsolós vezérlés
• lineáris vezetésen állítható magasságú támaszok
• pozicionáló és kiegyenlítő lemezek
• szervizkulcskészlet
• a CE-szabványoknak megfelelő elektromos és mechanikus burkolatok
• kezelési és karbantartási kézikönyv
• CE tanúsítvány
