WAFO TSL 25 CNC eszterga

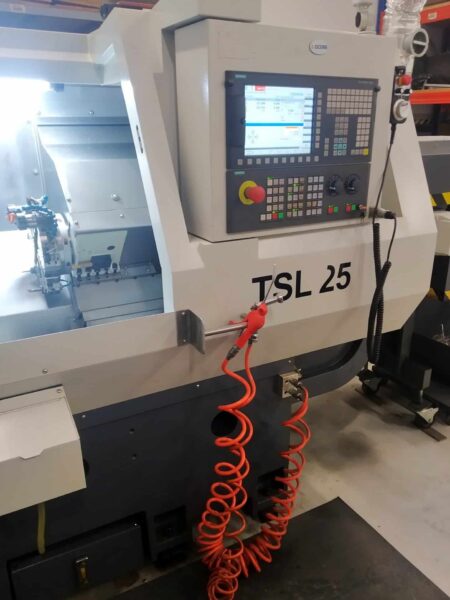

WAFO TSL 25 CNC eszterga 2016-ban gyártották Lengyelországban. A ferde ágyazású eszterga modern kialakítás és sűrűn bordázott alap jellemzi, és olyan fém munkadarabok precíziós megmunkálására szolgál, amelyek maximális hossza 275 mm, átmérője pedig 230 mm vagy 300 mm (ágy fölötti esztergálás). A munkadarabok esztergálása X/Z tengelyen 150/275 mm-es előtolással és 15/30 m/perc gyors előtolással történik.

A többek között egy modern SIEMENS SINUMERIK 828D CNC-vezérlőből álló, a megmunkálási paraméterek programozására szolgáló, nagy sebességű szerszámfejből vagy forgácsszállítóból álló, átfogó felszereltséggel kínált gép sorozatgyártásra is átalakítható. A CNC eszterga eddig alkalmanként használták kisebb rozsdamentes acél alkatrészek gyártására, állapota nagyon jó. A gép össztömege körülbelül 3200 kg.

A WAFO TSL 25 eszterga jellemzői

• maximális esztergálási átmérő: 230 mm
• maximális esztergálási átmérő (az ágy felett): 300 mm
• maximális esztergálási hossz: 275 mm
• X/Z tengelyen való elmozdulás: 150/275 mm
• gyorshajtás az X/Z tengelyen: 15/30 m/perc
• maximális orsófordulatszám: 6000 rpm
• orsóteljesítmény: 7 kW
• orsó átmérője: 58 mm
• a szerszámfej pozíciók száma: 8
• maximális rúdátmérő: 45 mm
• tokmány átmérő: 150 mm
• tokmány átjáró: 45 mm
• farokcsapágy test mozgása: 350 mm
• hátsó tokmányhüvely meghosszabbítása: 60 mm
• farokcsapágy hüvely átmérője: 75 mm
• fogazat átmérője: 70 mm
• fúrórúd mérete: 25 mm
• teljes méretek (H x B x H): 2293 x 1310 x 2170 mm
• a TSL 25 gép teljes tömege: kb. 3200 kg

A CNC eszterga felszereltsége

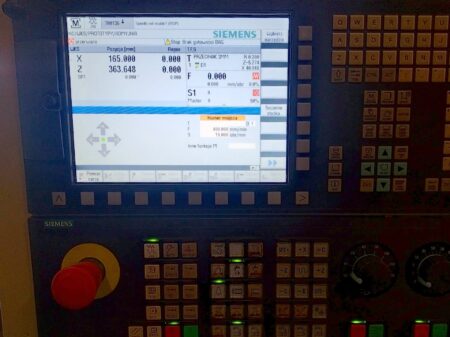

• CNC-vezérlő: SIEMENS SINUMERIK 828D

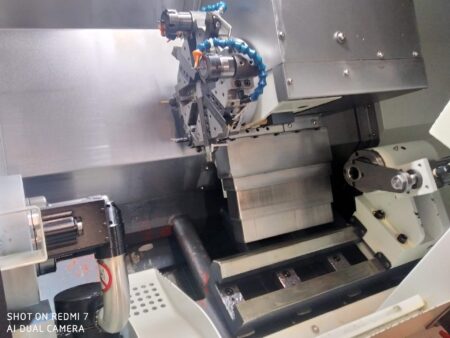

• 3-pofás hidraulikus tokmány

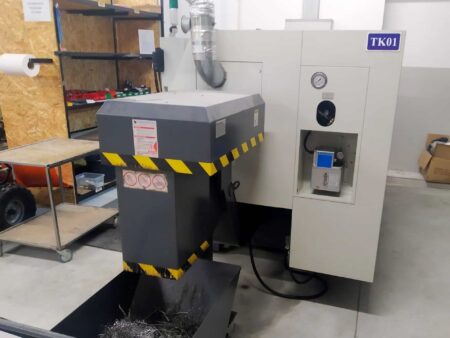

• forgácsszállító
• farokcsapágy hüvelyk kúpja: Morse 4
• orsó orr: A2-5
• fogazati ferde: MT4
• hátsó farokcsapágy hidraulikus hüvelykkel
• munkadarab-megfogó eszköz

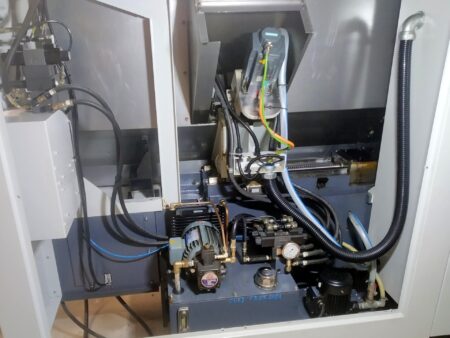

• központi kenőrendszer
