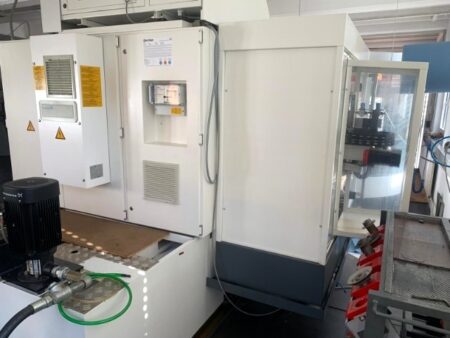

WALTER HELITRONIC MINI POWER CNC-köszörű

A WALTER HELITRONIC MINI POWER CNC-köszörű a német Walter Maschinenbau GmbH cég építette 2011-ben. A gép 1-100 mm átmérőjű és 30-ig terjedő tömegű fa- és fémmegmunkáló szerszámokat csiszol. kg. A munkadarab kerületi köszörülésének hossza 255 mm, az elülső köszörülésé 185 mm A gép fel van szerelve: 5 tengellyel (X, Y, Z, C, A), CNC vezérléssel FANUC Series 31i Model A5, integrált mérési rendszer (IMS) és CAD / CAM szoftver HELITRONIC TOOL STUDIO. A csiszolókorong maximális átmérője 150 mm lehet, a géporsó 0-10 500 fordulat/perc fordulatszámmal forog. A hűtőrendszerrel ellátott köszörű súlya 3,6 tonna.

A WALTER HELITRONIC MINI POWER CNC-köszörű specifikációja

– 5 tengely
– maximális munkadarab hossza perifériás köszörülésnél: 255 mm
– maximális munkadarab hossza homlokcsiszolásnál: 185 mm
– a munkadarab maximális súlya: 30 kg
– Maximális előtolás az X / Y / Z tengelyeken: 320/200/470 mm
– gyorsított előtolás az X, Y, Z tengelyeken: 15 m/min
– C forgástengely: ± 200°
– A lineáris tengely: ∞
– a megmunkált szerszám minimális átmérője: 1 mm
– a megmunkált szerszám maximális átmérője: 100 mm
– a köszörűkorong maximális átmérője: 150 mm
– orsó átmérője: 70 mm
– köszörülési orsó fordulatszáma: 0-10500 ford./perc
– Teljesítmény: 9 kW
– hűtőrendszer tartály térfogata: 350 l
– szivattyú: 120 l/perc
– teljesítményigény: 25 kVa
– a HELITRONIC MINI POWER köszörű súlya (hűtőrendszerrel): 3,6 t

HELITRONIC MINI POWER berendezése

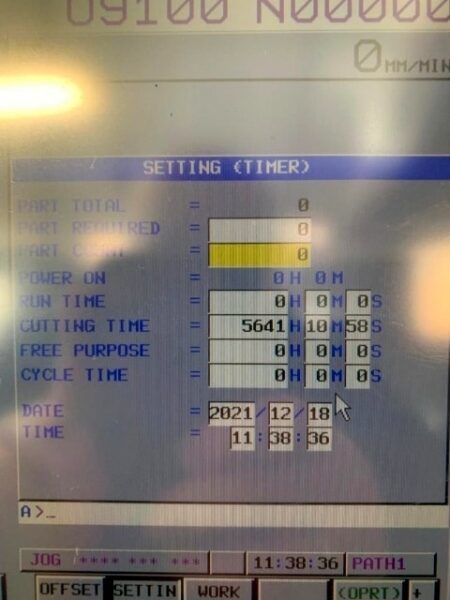

– CNC vezérlés: FANUC Series 31i Model A5
– CAD/CAM szoftver: HELITRONIC TOOL STUDIO

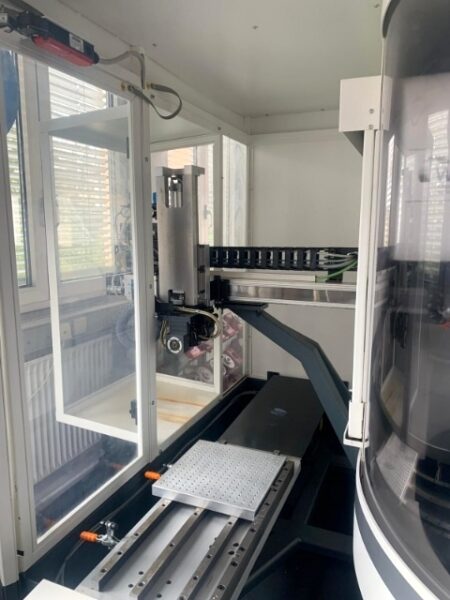

– robot szerszámadagolóval
– csomag 1,2,3,16
– csepegtető kád
– olajtartály szivattyúval
– köszörűkorong-váltó (legfeljebb 6 köszörűkorong)
– integrált mérőrendszer (IMS)
– fogantyúk csiszolókorongokhoz (4 db)
– köszörűkorongok (5 db)
