WALTER HELITRONIC POWER 400 CNC köszörű

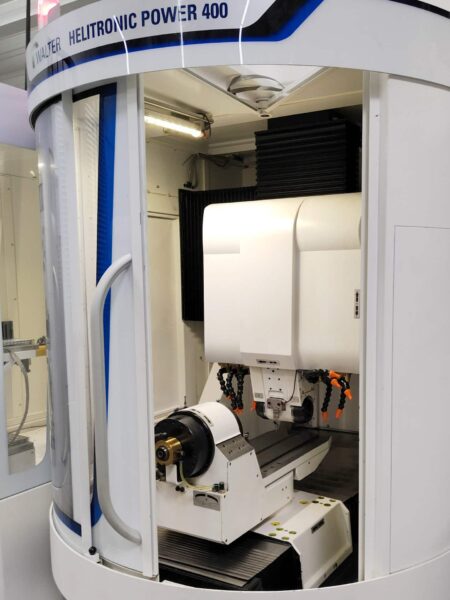

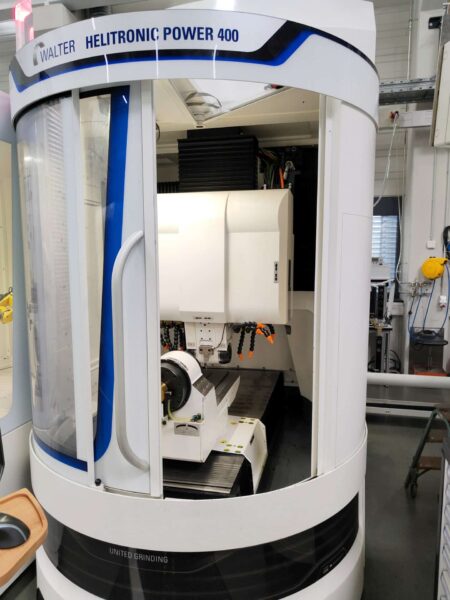

WALTER HELITRONIC POWER 400 CNC köszörű 2017-ben Németországban gyártották, és teljesen automatikus szerszámcsiszolásra tervezték. A köszörülés öt tengelyen (X,Y,Z,C,A) történik, legfeljebb 380 mm (homlokcsiszolás) vagy 520 mm (peremcsiszolás) hosszúságú és legfeljebb 50 kg tömegű munkadarabokon. A tengelytolások 650 mm (X tengely), 350 mm (Y tengely), 720 mm (Z tengely), 400° (C tengely) és ∞° (A tengely).

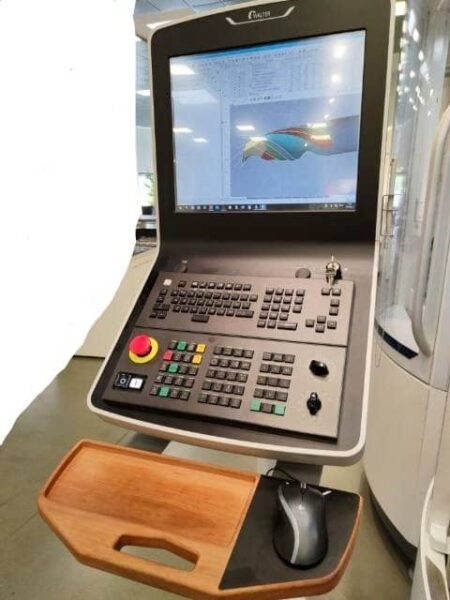

A kiváló megmunkálási minőség és pontosság a gép szilárd szürkeöntvény szerkezetének köszönhetően érhető el, amely fokozott merevséggel rendelkezik, és hatékonyan csökkenti a csiszolási folyamat során fellépő rezgéseket. A modern kialakítás és a beépített, nagyméretű és kényelmesen kezelhető kezelőpanellel ellátott, csúcskategóriás FANUC CNC-vezérlő jelentősen megkülönbözteti a köszörűgépet az osztályába tartozó többi géptől.

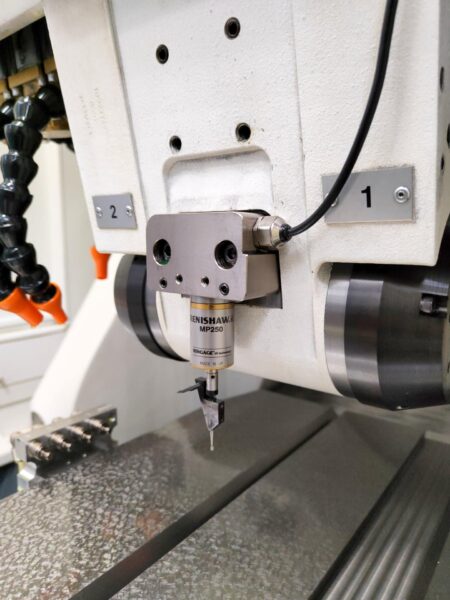

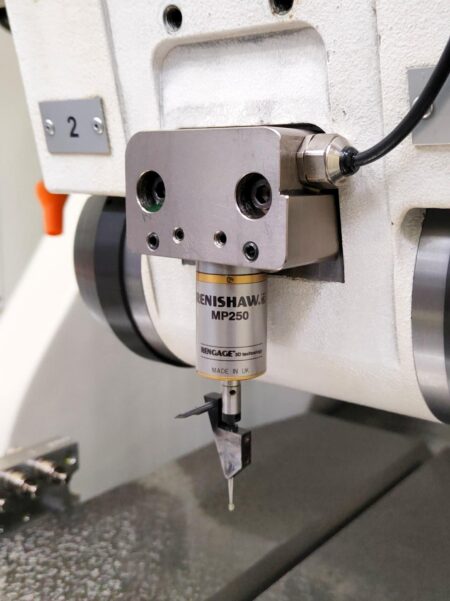

A CNC-köszörűgép átfogó felszereltségéhez tartozik többek között a minden körülmények között megbízható méréseket végző RENISHAW MP250 elektrosztatikus szonda, a maximálisan 10500 fordulat/perc sebességgel működő orsó és a HELITRONIC TOOL STUDIO CAD/CAM szoftver az összes szerszámparaméter tervezéséhez és szerkesztéséhez. Az öttengelyes CNC-köszörűgép tömege megközelítőleg 5300 kg.

A WALTER HELITRONIC POWER 400 CNC köszörű műszaki adatai

• 5 tengely (X,Y,Z,C,A)
• maximális előtolás az X/Y/Z tengelyeken: 650/350/720 mm
• előtolási sebesség a C forgástengelyen: 400°
• előtolási sebesség az A forgástengelyben: ∞°
• maximális gyors előtolási sebesség az X,Y,Z tengelyen: 15 m/perc
• minimális szerszámátmérő: 3 mm
• maximális szerszámátmérő: 315 mm
• a csiszolt munkadarab maximális hossza (peremcsiszolás): 520 mm
• a csiszolt munkadarab maximális hossza (homlokcsiszolás): 380 mm
• a csiszolt munkadarab maximális tömege: 50 kg
• a tengelyek térbeli pozicionálásának pontossága: 0,0001 mm
• a térbeli pozicionálás pontossága a forgó tengelyeken: 0.0001°
• a köszörűkorong maximális átmérője: 254 mm
• orsó fordulatszám-tartomány: 0-10500 rpm
• orsó átmérő: 80 mm
• orsóteljesítmény: 24 kW
• elektrosztatikus szonda átmérője: 25 mm
• orsó üzemórák száma: 1200 h
• villamosenergia-csatlakozási órák: kb. 9000 h
• teljes energiaigény: kb. 25 kVA
• a POWER 400 gép méretei (H x B x H): 2700 x 1691 x 2640 mm
• súly: kb. 5300 kg

A CNC-köszörűgép felszerelése

• CNC-vezérlő: FANUC
• CAD/CAM szoftver: HELITRONIC TOOL STUDIO

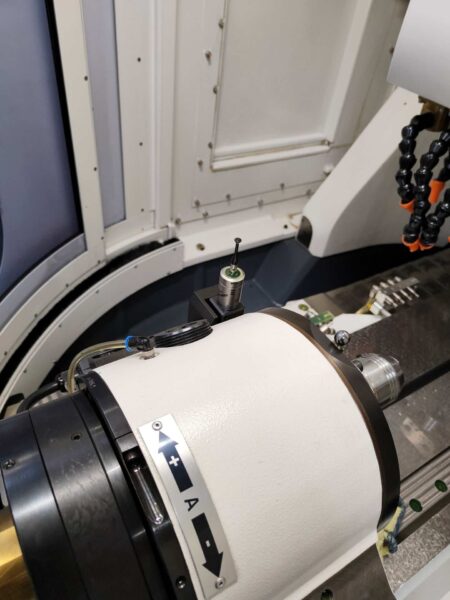

• elektrosztatikus szonda: RENISHAW MP250
• szerszámtartó: HSK 50

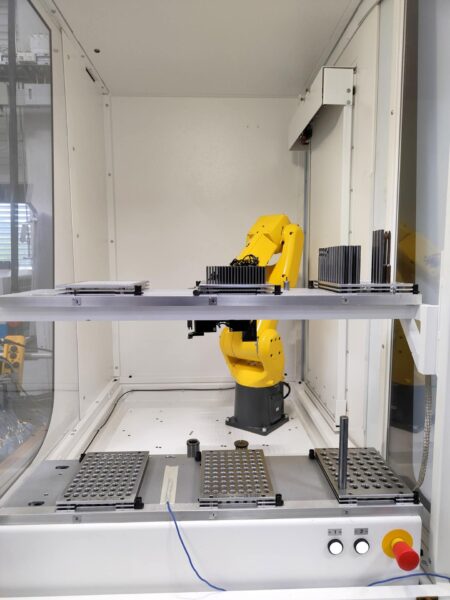

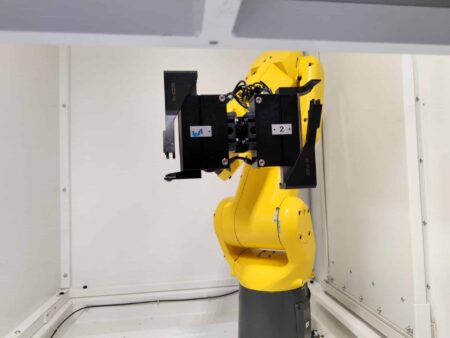

• munkadarab be- és kirakodó robot
• hűtőrendszer aggregátorral és szűrővel
• szerszámraklap fi 12 (2 db)
• automata tokmányfogó rendszer tokmányfogókkal
• szerszámkészlet a vízköd elszívásához
• tűzoltó készülék
