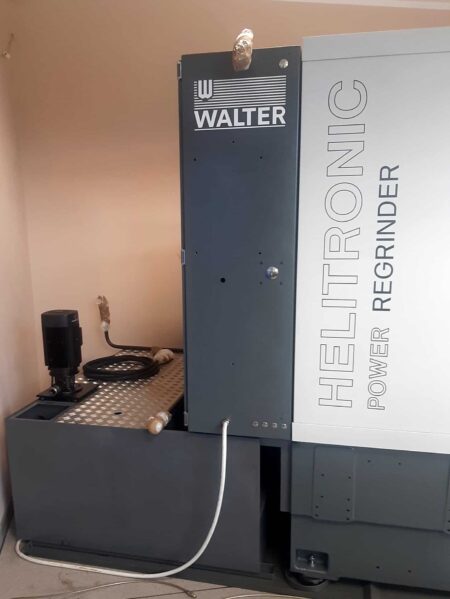

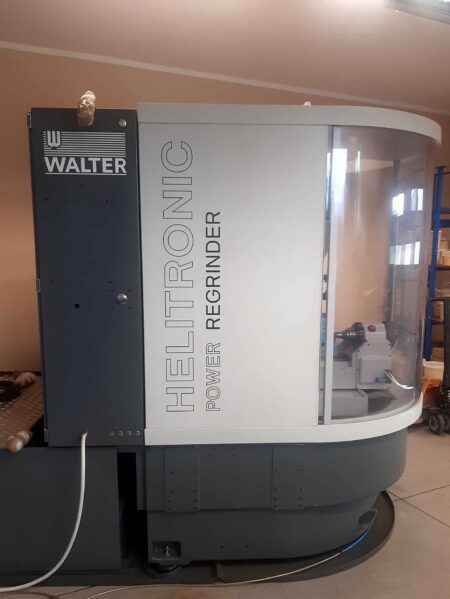

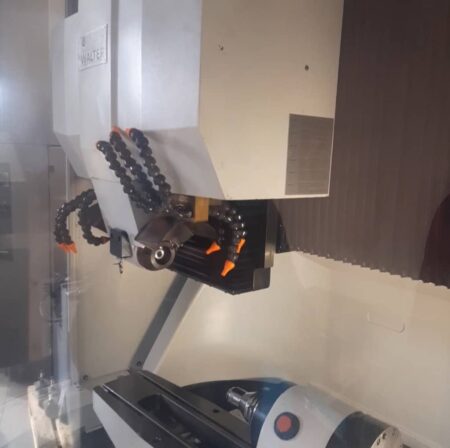

WALTER HELITRONIC POWER REGRINDER 5 TENGELYES CNC-köszörű

A WALTER HELITRONIC POWER REGRINDER 5 TENGELYES CNC-köszörű et a német Walter Maschinenbau GmbH cég építette 2001-ben. A köszörűt fa- és fémmegmunkálási csiszolószerszámokhoz és késekhez használják. A munkadarab maximális átmérője 320 mm, a maximális hossza 350 mm (periférikus csiszolás) vagy 280 (felületcsiszolás). A gép 5 vezérlőtengellyel, ISO 50 orsófejjel és CNC HMC 500 vezérléssel van felszerelve. Az orsó és a csiszolókorong forgási sebessége 0 és 9500 ford./perc között állítható. A daráló össztömege 4600 kg.

A HELITRONIC POWER REGRINDER CNC-köszörű specifikációi

– 5 tengelyes
– Maximális előtolás az X / Y / Z tengelyeken: 470/320/660 mm
– C forgótengely: 200 fok
– a munkadarab maximális átmérője: 320 mm
– maximális munkadarab hossza perifériás köszörülésnél: 350 mm
– maximális munkadarab hossza homlokcsiszolásnál: 280 mm
– köszörűkorong fordulatszám tartomány: 0 – 9500 ford./perc
– Orsó fordulatszám tartomány: 0 – 9500 ford./perc
– magasság a gép közepén (munkaasztallal / anélkül): 145/190 mm
– gép üzemideje: 7000 h
– orsó munkaidő: 1200 h
– teljes teljesítményigény: 25 kW (400 V / 50 Hz)
– gép méretei (hossz x szélesség x magasság): 2427 x 2930 x 2273 mm
– a CNC köszörű WALTER HELITRONIC POWER REGRINDER össztömege: 4600 kg

A köszörű felszerelése

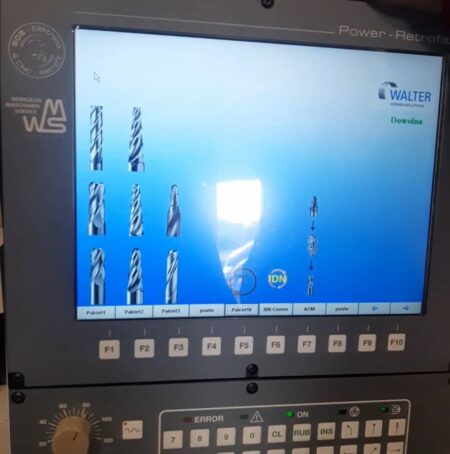

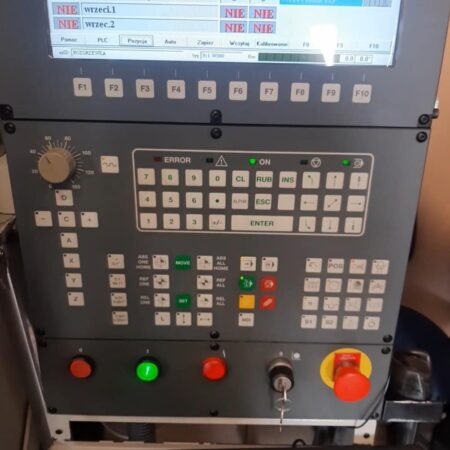

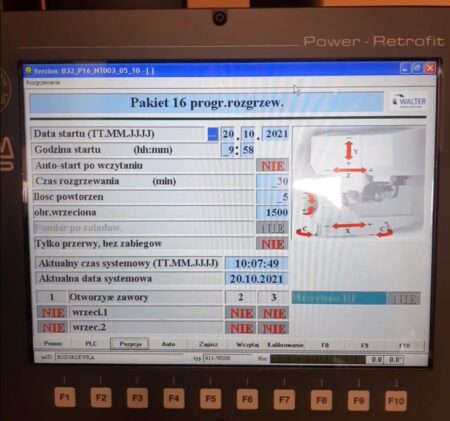

– CNC-vezérlő: HMC 500
– HELIDRILL és HELIFLUTE szoftverek
– 1, 2, 3, 4, 16, ACM csomagok
– orsó kúpossága: ISO 50
– német nyelvű műszaki dokumentáció

A szerszámköszörű a vállalat kutatási részlegén használták, és soha nem dolgozott a gyártásban.
