ZBUS YUN 3000-2 plazmavágó és lángvágó gép

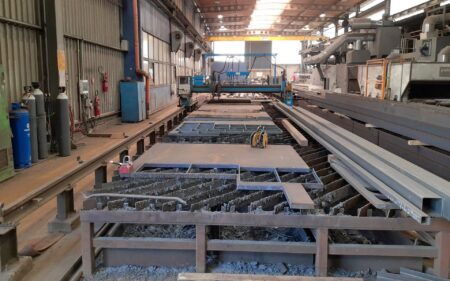

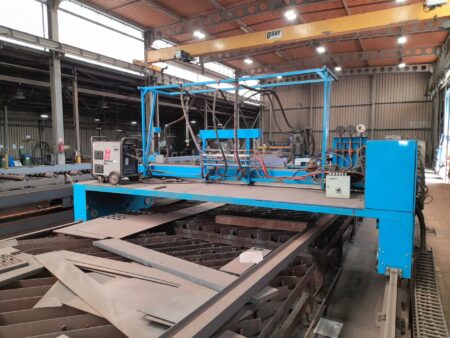

ZBUS YUN 3000-2 plazmavágó és lángvágó gép amelyet 2001-ben gyártottak Lengyelországban, előre programozott formák precíziós vágására tervezték. A gép három fáklyával van felszerelve – két BIR 220/32 PMY+ oxigénégő fáklya párhuzamos égetéssel, amelyek 6 és 150 mm közötti vastagságú munkadarabok vágását teszik lehetővé, valamint egy plazmafáklya, amely 0,5 és 38 mm közötti vastagságú anyagok vágását teszi lehetővé.

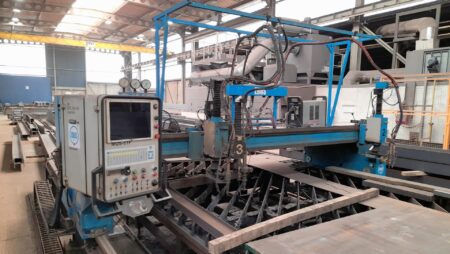

A pontos alakvágás 6 m/perc sebességgel történik, ami garantálja a megmunkált munkadarabok legjobb minőségét. A plazma-gázvágógép többek között HYPERTHERM Powermax1650 plazmaforrással és a MUS-51F CNC-vezérléssel és vezérlőpanellel felszerelt. A plazma-gázvágógép teljes tömege körülbelül 1400 kg.

A ZBUS YUN 3000-2 plazmavágó és lángvágó gép műszaki adatai

• A vágott munkadarab maximális méretei (L x Sz): 12000 x 3000 mm
• minimális oxigénvágási vastagság: 6 mm
• maximális oxigénvágási vastagság: 150 mm
• minimális plazmavágási vastagság: 0,5 mm
• maximális plazmavágási vastagság: 38 mm
• maximális vágási sebesség: 6 m/perc
• maximális átfúrási vastagság oxigénvágással: 100 mm
• munkaasztal magassága: 620 mm
• teljes teljesítményigény: 20 kVA
• áramellátás: 230/400 V; 50 Hz
• a YUN 3000 2 gép teljes tömege: kb. 1400 kg

A plazmavágó és lángvágó gép felszereltsége

• CNC-vezérlő: MUS-51F
• plazmaforrás: HYPERTHERM Powermax1650
• oxigénfáklya: BIR 220/32 PMY+ (2 db)
• plazmafáklya (1 db)
• gépi plazmatartó: IHT MSX750ARC
