ZEISS ACCURA 12/18/10 koordináta mérőgép

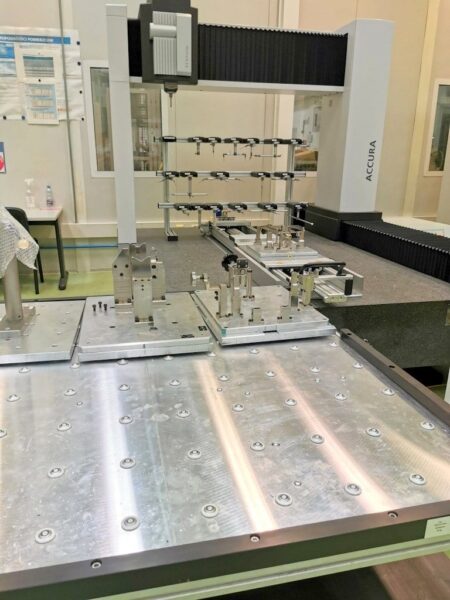

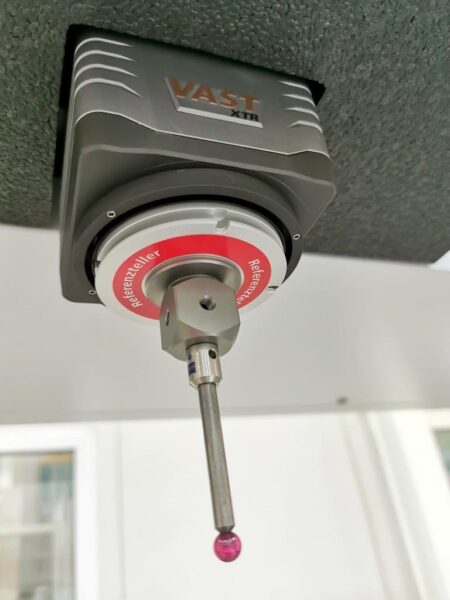

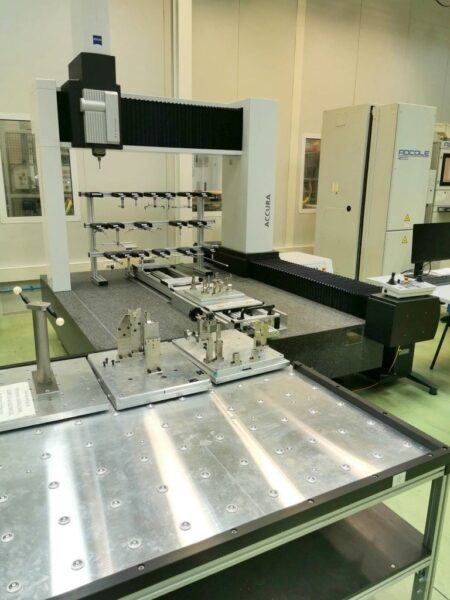

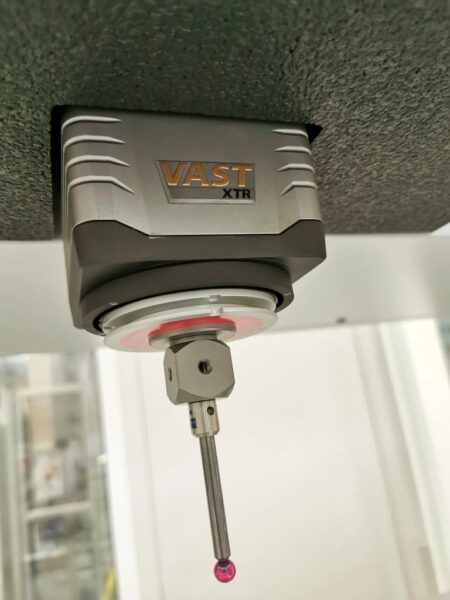

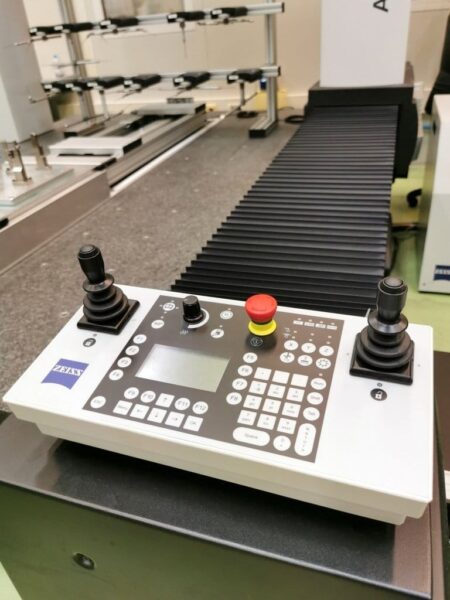

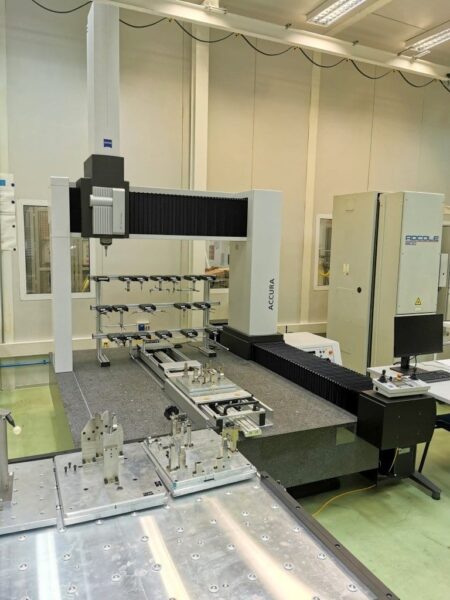

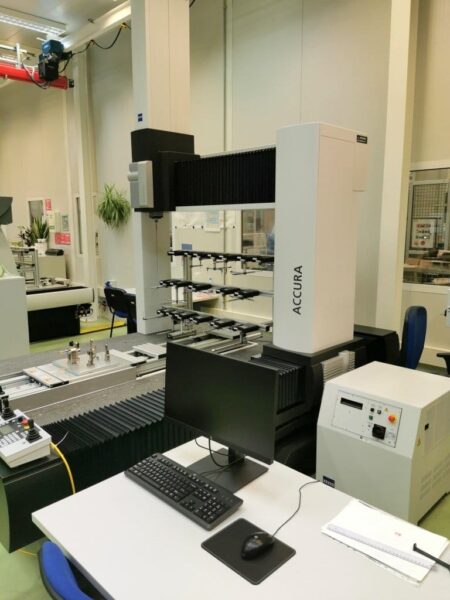

ZEISS ACCURA 12/18/10 koordináta mérőgép 2019-ben készült Németországban. A gépet 2000 kg-ig terjedő tömegű gép- és autóipari alkatrészek rendkívül pontos mérésére használják. A mért alkatrész méreteit a felszerelt VAST XTR GOLD mérőfej veszi fel, és egy érintkező vagy érintésmentes pályán pontkoordináták halmazaként jeleníti meg. Ennek a módszernek az alkalmazása lehetővé teszi a mérések elvégzését nagyon bonyolult alakú tárgyakon, amelyek a szokásos mérőműszerekkel nem mérhetők.

Az alumíniumból készült szerkezetet speciális CARAT (coating aging resistant aluminium technology) bevonattal látták el. Ez a technológia fenntartja az ideális tömeg-térfogat arányt, ami jelentősen javított hőmérsékleti stabilitást és megnövelt mérési sebességet eredményez. A portál koordináta-mérőgép 200 mm/s sebességgel mér a három X/Y/Z tengelyen 1200 mm, 1800 mm és 1000 mm tartományban.

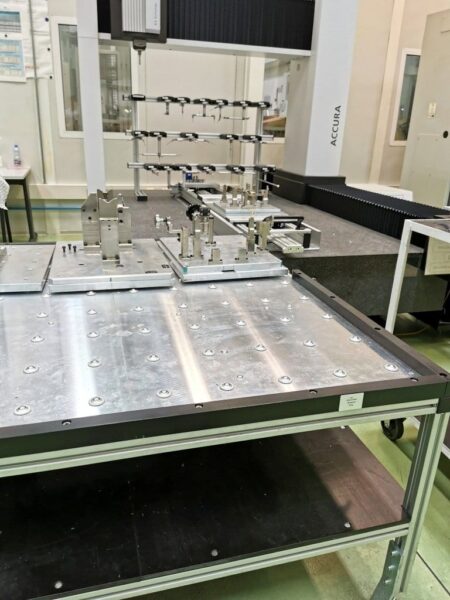

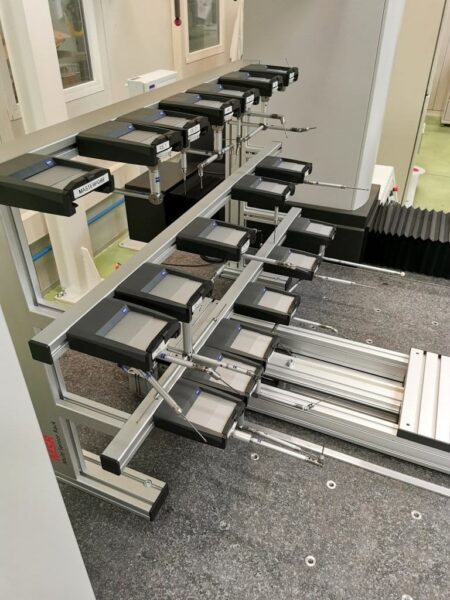

Jelenleg a portálos mérőgépet úgy konfigurálták, hogy automatikusan mérje a következő alkatrészeket a folyamatban: GSE T3/T4 karosszéria, T3/4 fej, T3/T4 forgattyús tengely. A berendezés többek között tartalmaz egy 3 szintű automatikus tollváltó rendszert és egy raklapbetöltő rendszert a munkadarab automatikus hőmérsékletmérésével. A gép össztömege 5900 kg.

A ZEISS ACCURA 12/18/10 mérőgép műszaki adatai

• szoftver: ZEISS CALYPSO
• mérőfej: VAST XTR GOLD
• a hosszmérés maximálisan megengedett hibája MPEE0: 1,8 + L/350 µm
• az ismételhetőségi tartomány megengedett legnagyobb határa MPLR0: 1,5 µm
• maximálisan megengedhető egyetlen toll formahiba MPEPFTU: 1,7 µm
• űrlapmérési hiba RONT: 1,7 µm
• maximálisan megengedett pásztázó tapintási hiba MPETHP: 2,9 µm T: 40 s
• mérési tartomány az X/Y/Z tengelyen: 1200/1800/1000 mm
• maximális mérési sebesség: 200 mm/s
• felbontás: 0,2 µm
• maximális munkadarab súly: 2000 kg
• a munkaterület méretei (hosszúság x szélesség x magasság): 1590 x 2540 x 1604 mm
• a munkaasztal magassága: 604 mm

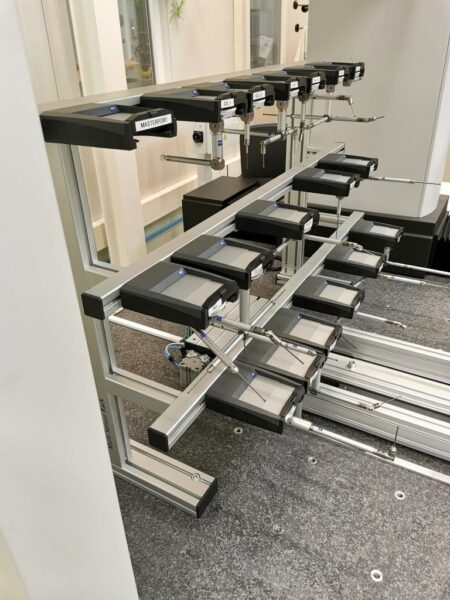

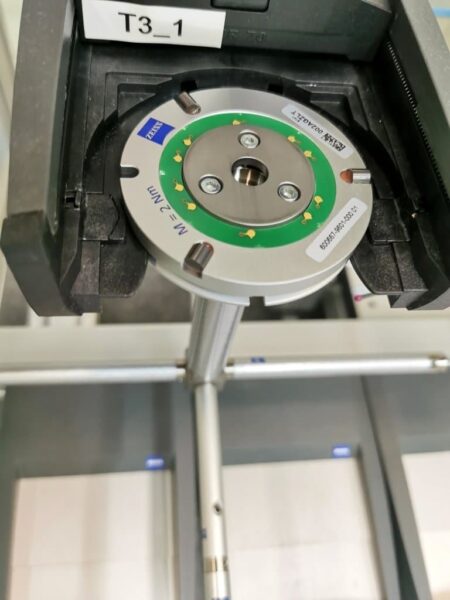

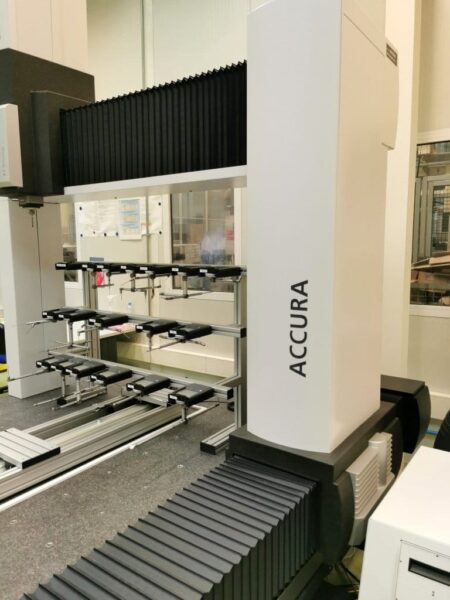

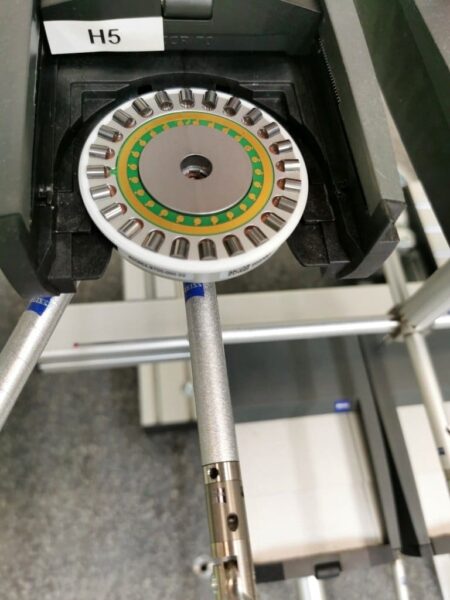

• 3-szintű automatikus tollváltó rendszer

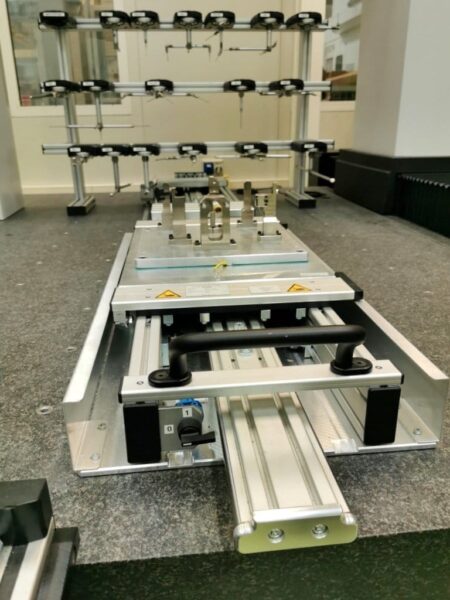

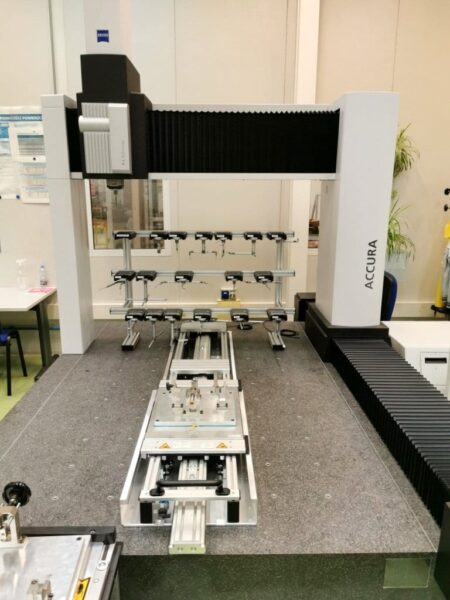

• raklapbetöltő rendszer a munkadarab hőmérsékletének automatikus mérésével
• környezeti hőmérséklet: 20-26 °C

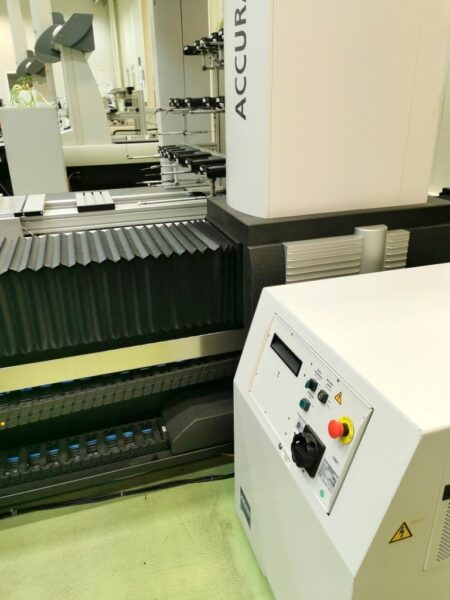

• üzemi nyomás: 0,5 MPa

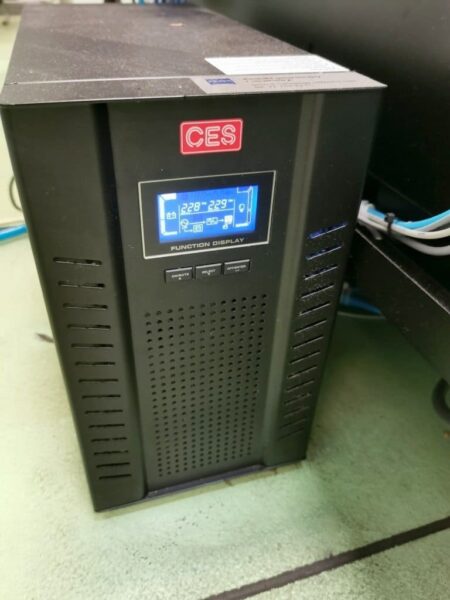

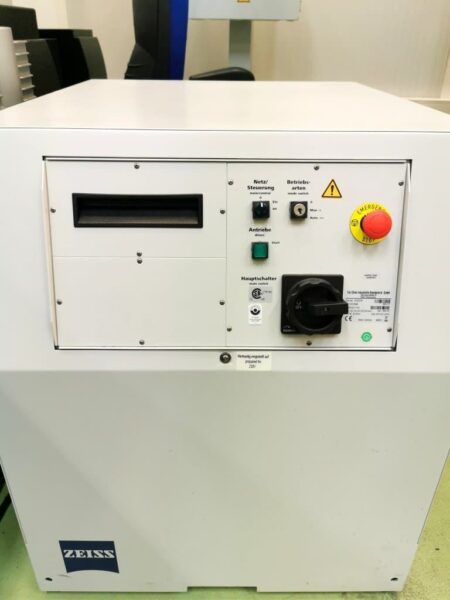

• energiafogyasztás: 1600 VA
• a gép méretei (hosszúság x szélesség x magasság): 2197 x 2540 x 3550 mm
• súly: 5900 kg
