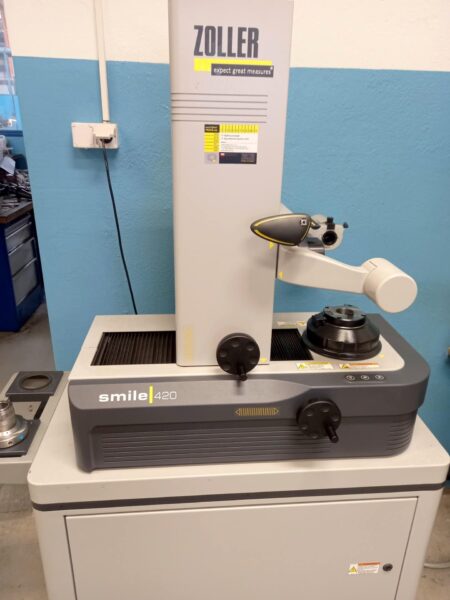

ZOLLER SMILE / PILOT 3.0 szerszám beállító és mérőgép

ZOLLER SMILE / PILOT 3.0 szerszám beállító és mérőgép 2019-ben gyártották Németországban. A gép egy professzionális szerszámmérő és előbeállító készülék, amelynek egyszerű kezelhetősége és pontossága hibátlan eredményeket garantál. A mérések elvégzéséhez egy telecentrikus objektív és egy CCD kamera beépített LED-gyűrűvel a visszavert fényben történő mérésekhez (pengevizsgálat).

A ZOLLER SMILE 420 a ZOLLER »pilot 3.0« CNC-vezérlővel és olyan funkciókkal van felszerelve, mint az automatikus pengefelismerés, a radiális és axiális kifutás mérése, a maximális kontúr funkció és a vágóélek ellenőrzése. A mérendő szerszám maximális hossza 420 mm, maximális átmérője pedig 420 mm lehet.

A ZOLLER SMILE / PILOT 3.0 szerszám beállító és mérőgép műszaki adatai

• maximális szerszámhossz Z: 420 mm
• maximális szerszámátmérő D: 420 mm
• átmérőmérés az Abbe-elv szerint: 100 mm
• »pcs« orsó mechanikus rögzítéssel
• radiális kifutási pontosság: 0,002 mm
• a forgácsolószerszám ellenőrzése és ellenőrzése fényvisszaverő kamerával
• autofókusz
• szögmérő átalakító (ROD)
• ellenőrző állvány: »cockpit«
• automatikus pengefelismerés
• radiális és axiális kifutás mérése
• maximális kontúr funkció
• vágóél-szabályozás
• energiaellátás: 230 V

A mérőgép felszereltsége

• CNC-vezérlő: ZOLLER »pilot 3.0«
• a műszerhez tartozó asztal
• állvány adapterekhez (3 hely)
• rögzítő adapter Gr. I/SK 50
• rögzítő adapter Gr. I/hidraulikus szár D32
• D32 mm/d3-d5 mm fogókulcs-készlet
• D32 mm/d6-d25 mm fogókulcs-készlet
• »inspectionBasic« szoftvercsomag méréshez és szerszámellenőrzéshez, valamint a mérési eredmények naplózásához és tárolásához
