Impianto taglio plasma e ossitaglio STIGAL DYNAMIC

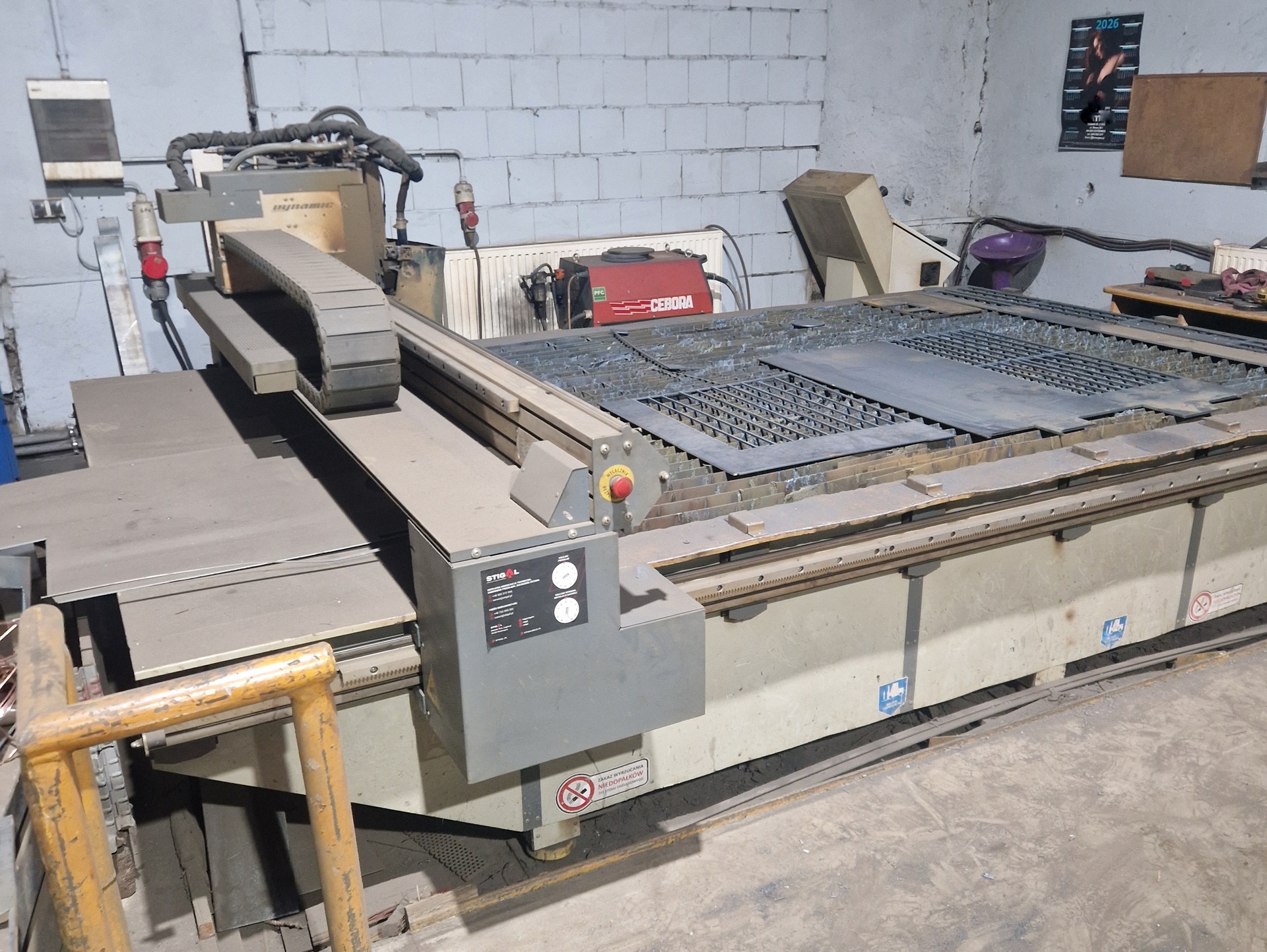

Impianto taglio plasma e ossitaglio STIGAL DYNAMIC è stata costruita nel 2014 in Polonia da STIGAL Marcin Stępień. La macchina viene utilizzata per il taglio di precisione di lamiere con uno spessore massimo di 60 mm. Il processo di taglio viene eseguito automaticamente su un tavolo di lavoro dalle dimensioni di 3000 x 2000 mm. La sorgente CEBORA PLASMA PROF genera un arco al plasma stabile, che garantisce un taglio efficace del materiale e mantiene parametri operativi ottimali anche durante un uso intensivo.

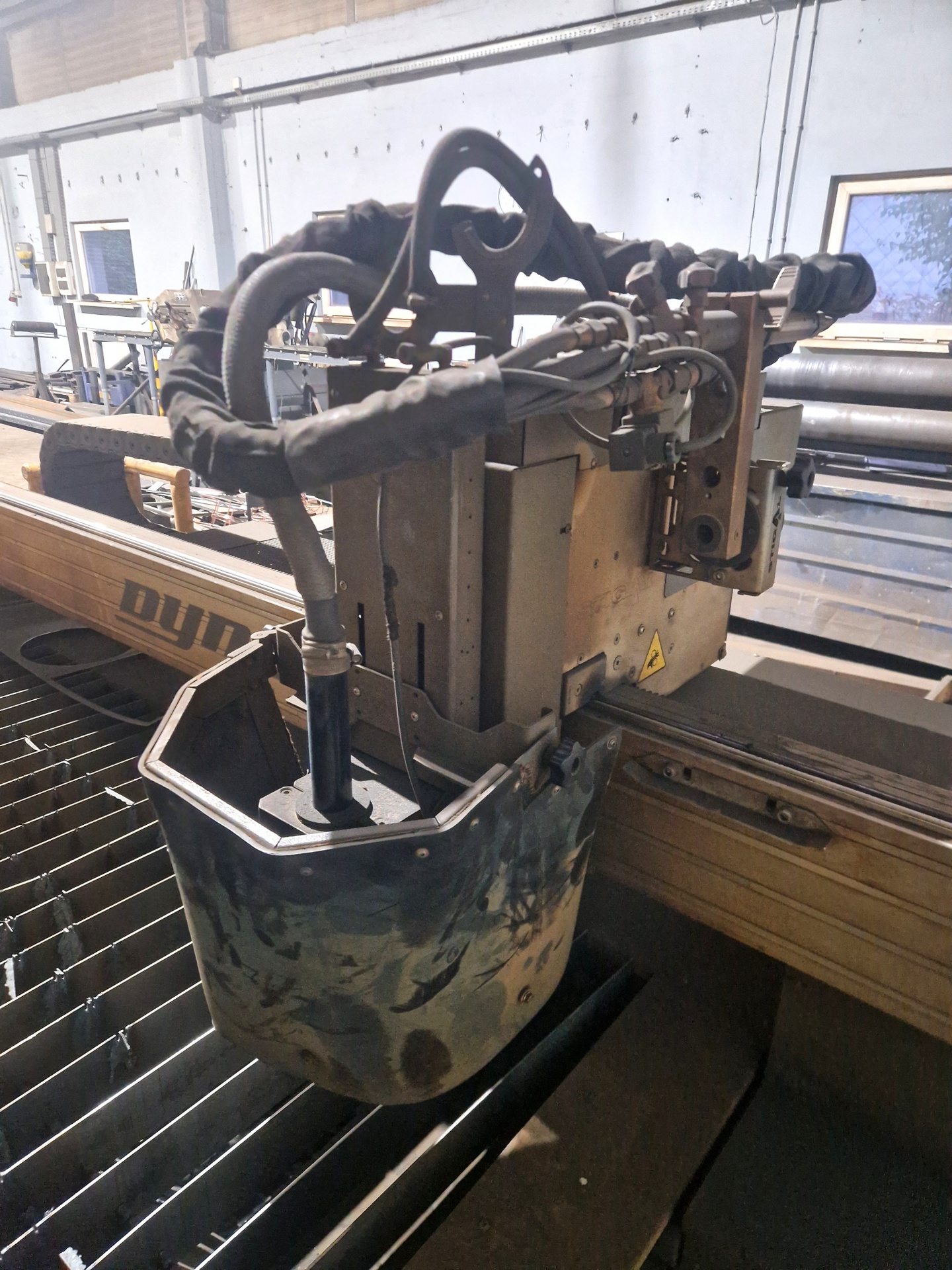

Accanto alla torcia al plasma è installato una copertura antiscintilla per proteggere gli occhi dell’operatore e di chiunque si trovi nelle vicinanze della macchina in funzione. Grazie a ciò, l’operatore può svolgere il proprio lavoro senza dover indossare occhiali di protezione durante la maggior parte del processo di taglio. Lo schermo viene sollevato e abbassato direttamente dal pannello di controllo.

I fumi e la polvere generati durante il taglio vengono rimossi da un sistema di aspirazione a controllo elettronico. L’operatore può utilizzare i cicli operativi preprogrammati per le singole sezioni di aspirazione oppure regolarne le impostazioni in base a un processo specifico, migliorando l’efficienza dell’aspirazione della polvere.

La STIGAL DYNAMIC è dotata del software CAD/CAM WRYKRYS, che consente la progettazione dei pezzi e la preparazione del percorso di taglio. Sulla base del progetto preparato, il software genera automaticamente il codice di controllo e lo trasferisce al sistema di controllo della macchina. Il modulo NESTING ottimizza ulteriormente la disposizione delle forme sulla lamiera, consentendo un utilizzo più efficiente del materiale e riducendo gli scarti. Di conseguenza, il impianto taglio plasma e ossitaglio STIGAL è adatto sia alla produzione di pezzi singoli che a quella in serie.

Specifiche tecniche del impianto taglio plasma e ossitaglio STIGAL DYNAMIC

• spessore massimo di taglio (ossigeno): 60 mm
• spessore massimo di taglio (plasma): 25 mm

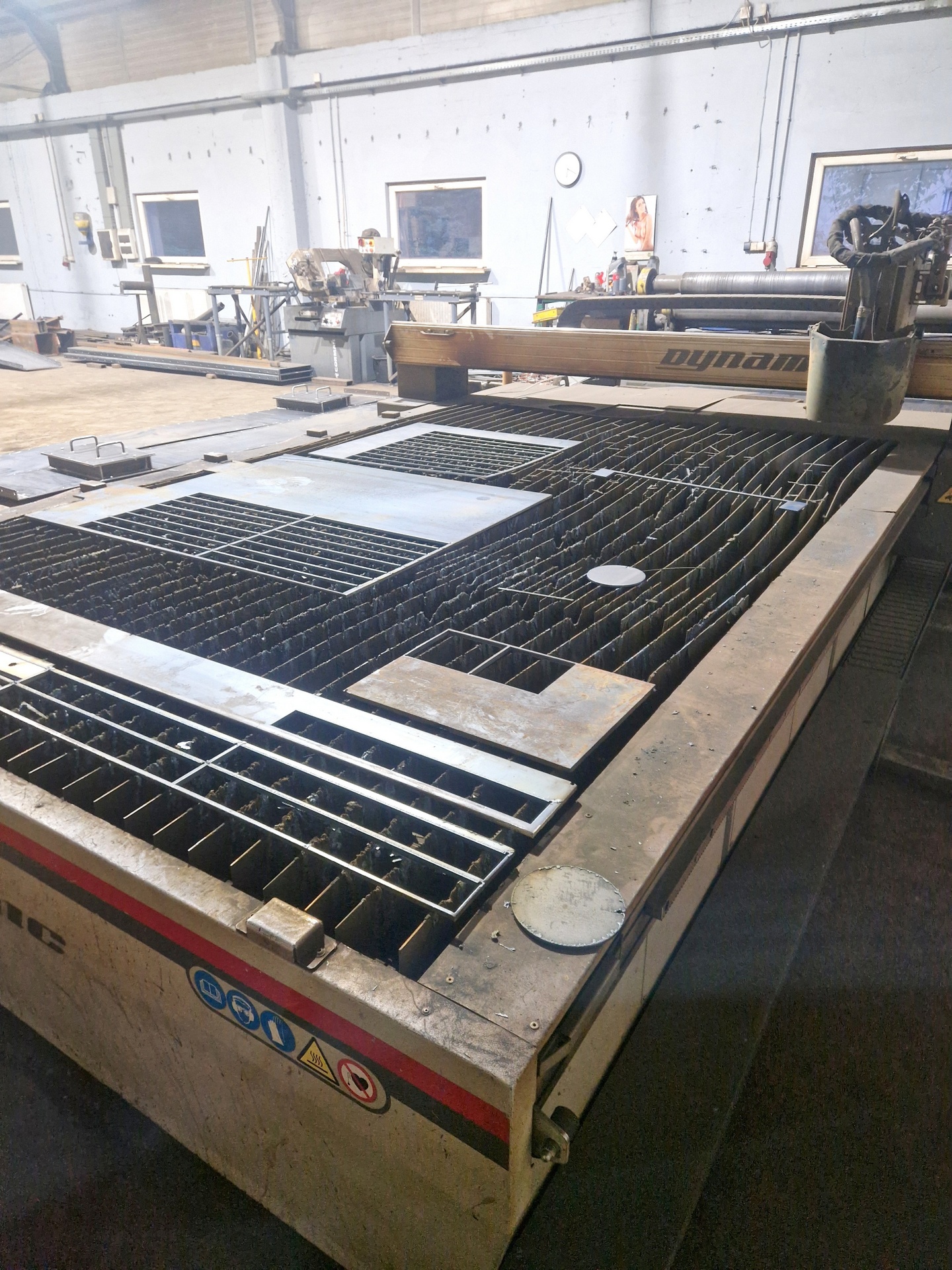

• dimensioni del tavolo di lavoro: 3000 x 2000 mm
• velocità di avanzamento: 22 m/min
• tipo di regolazione dell’altezza della torcia: tensione
• precisione di posizionamento: ± 0,05 mm
• formato di programmazione: G-CODE
• sistema di azionamento: servoazionamenti CA (4 pz.)
• azionamento su entrambi i lati sull’asse X
• potenza assorbita: 5500 W
• alimentazione: 400 V; 50 Hz

Dotazione della impianto taglio plasma e ossitaglio STIGAL

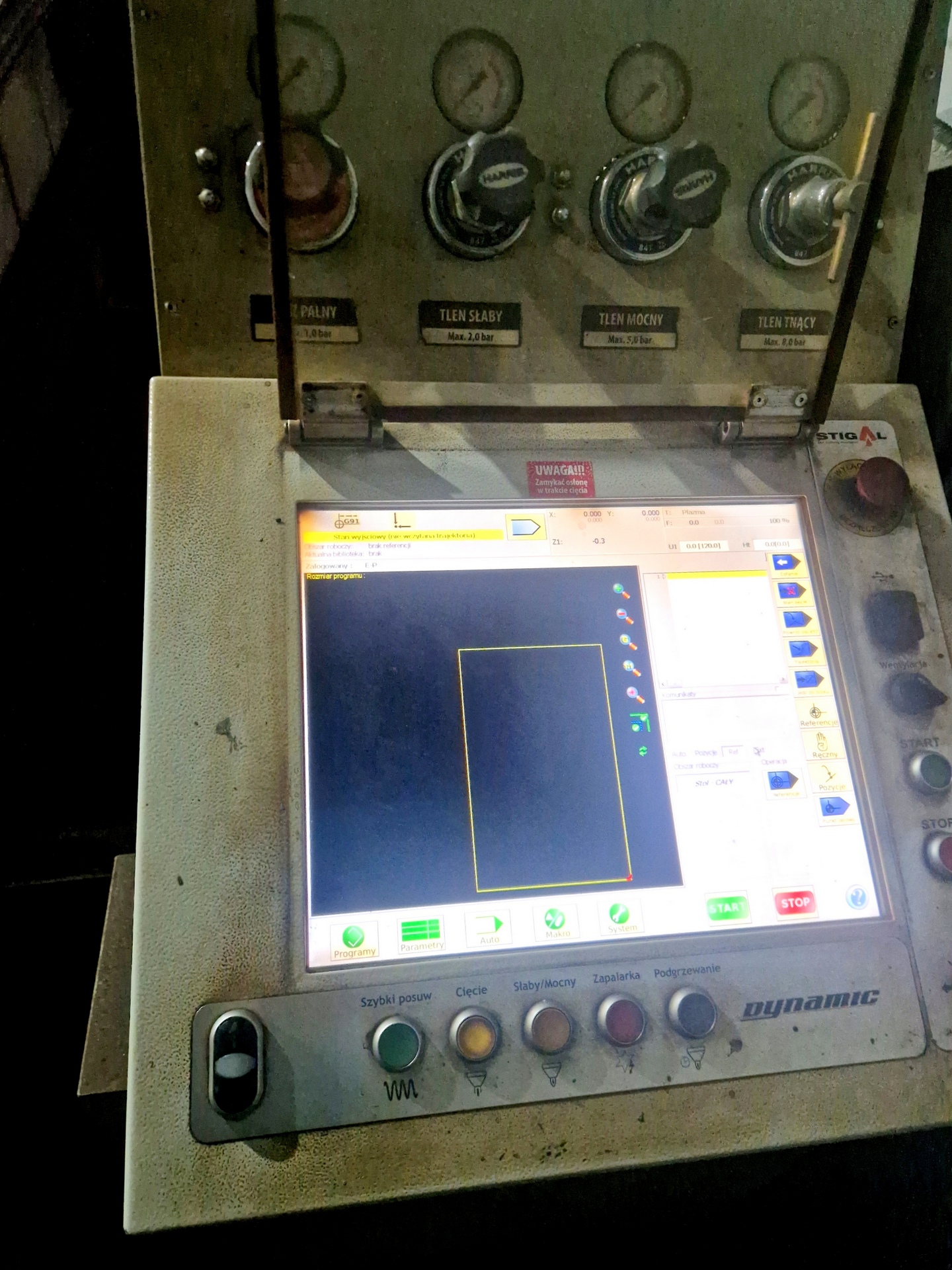

• controllore CNC
• software CAD/CAM con modulo NESTING: WRYKRYS

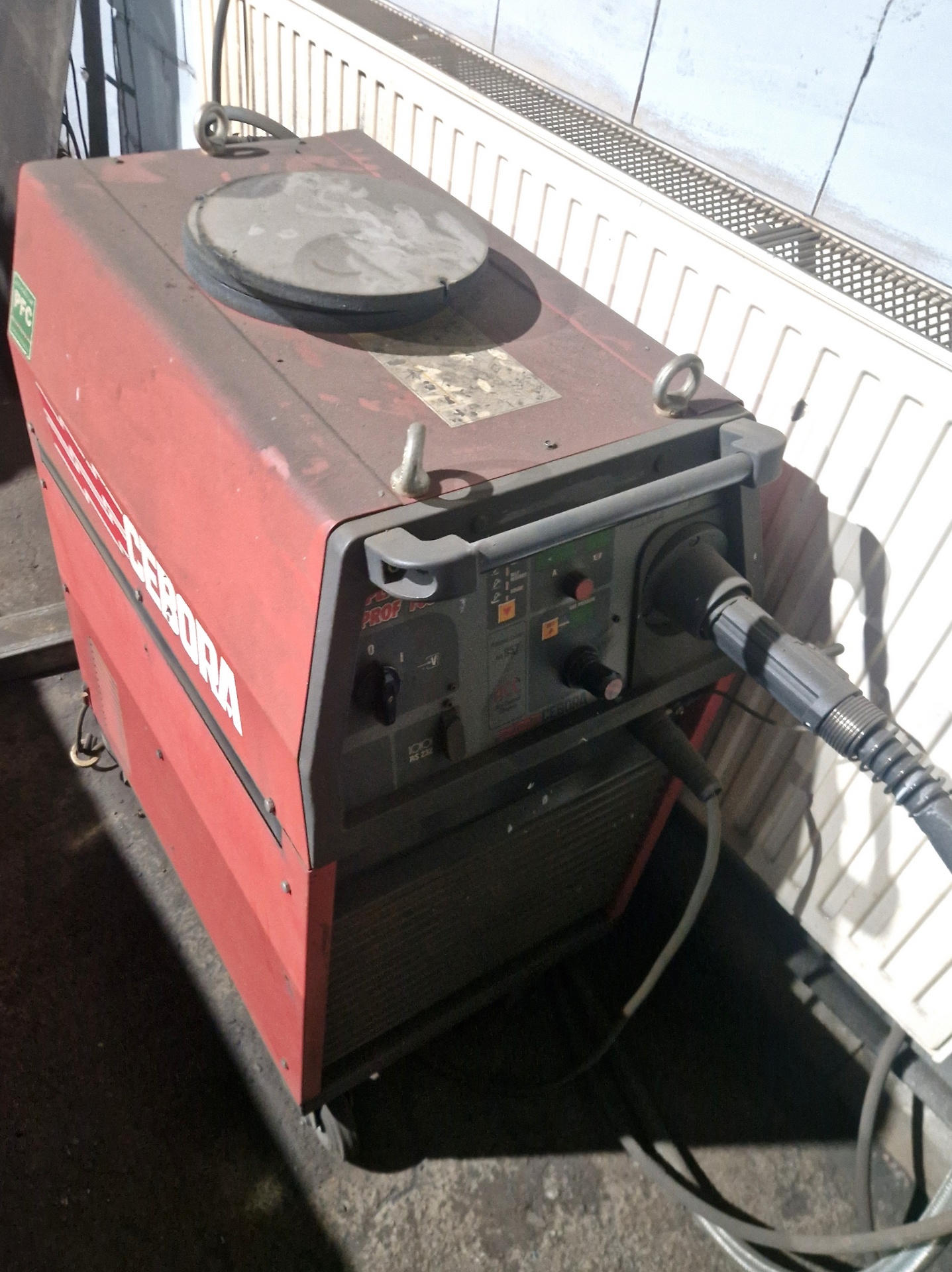

• sorgente plasma: CEBORA PLASMA PROF
• funzione di selezione automatica dei parametri di taglio
• sistema anticollisione verticale (WUA)
• doppio sistema di perforazione (DPS)
• sistema dinamico di rilevamento del materiale (DDM)
• sistema di aspirazione di polveri e fumi (ECTS)
• copertura antiscintilla
• guide in acciaio temprato e rettificato

(I parametri tecnici indicati possono differire leggermente dalla realtà. È necessaria una verifica con le reali capacità della macchina offerta.)
