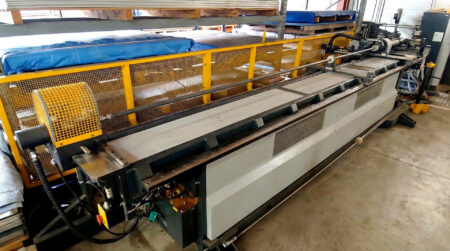

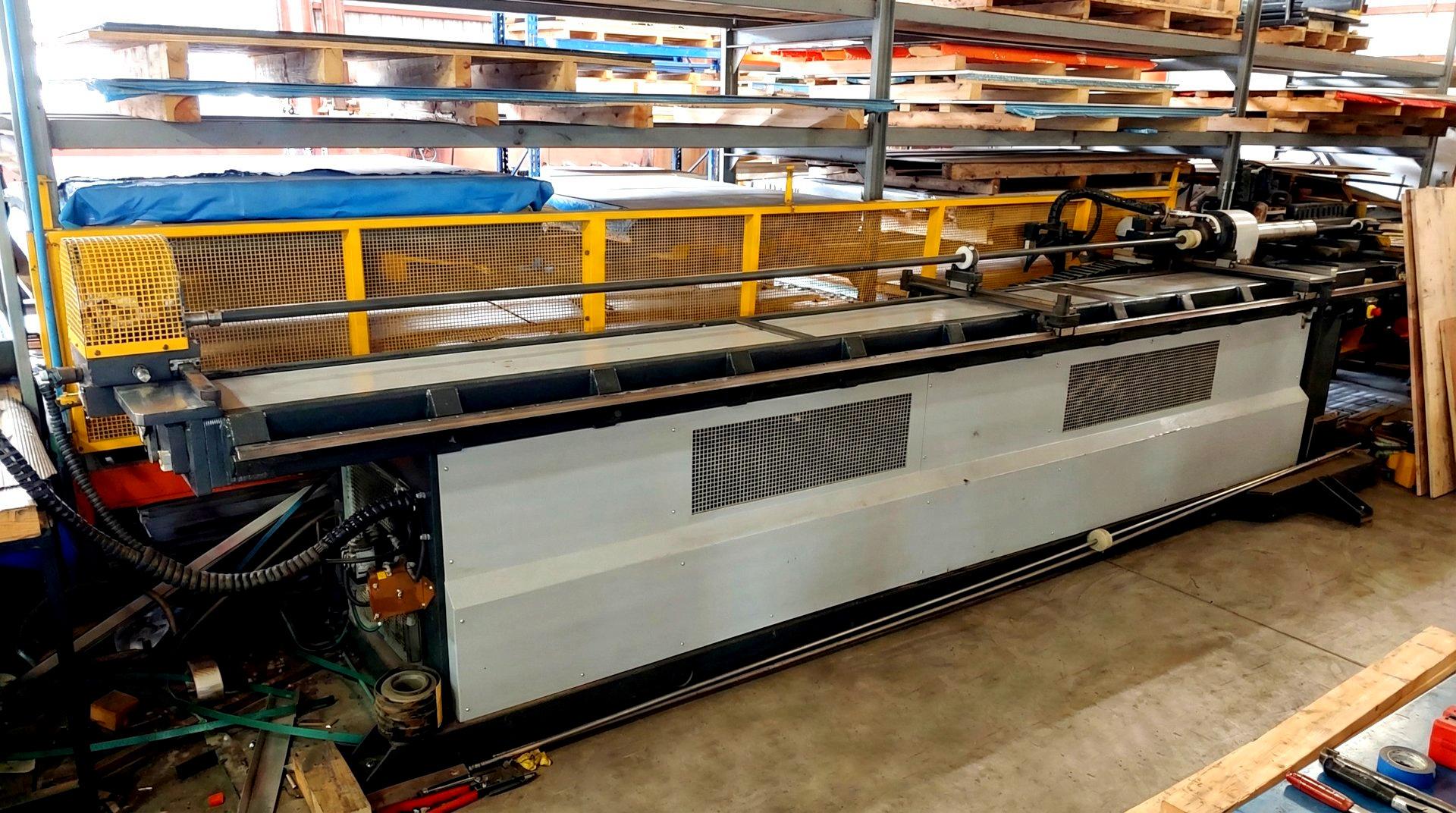

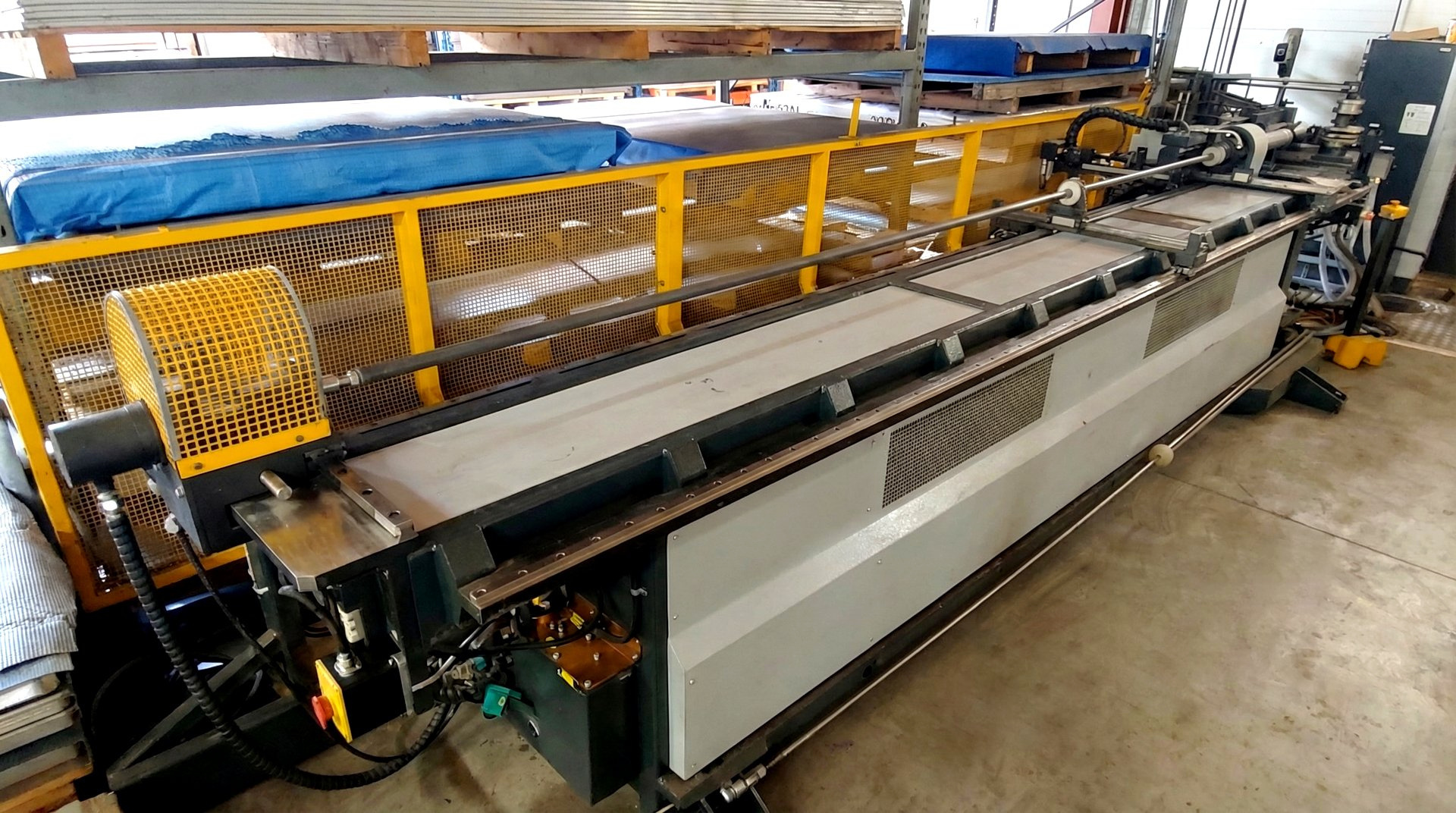

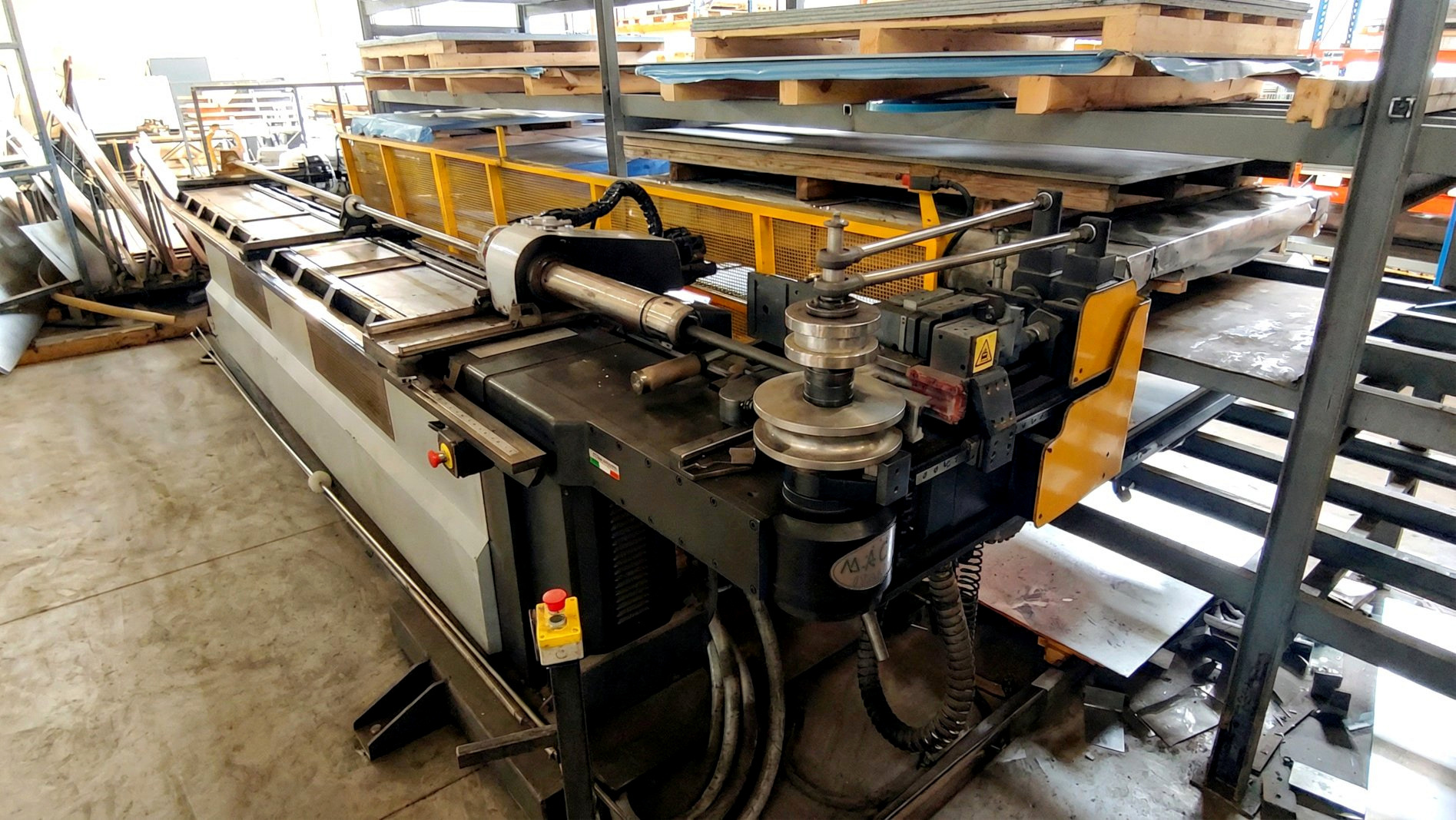

Macchina curvatubi MACRI ITALIA PROVAR 6-45 U-D

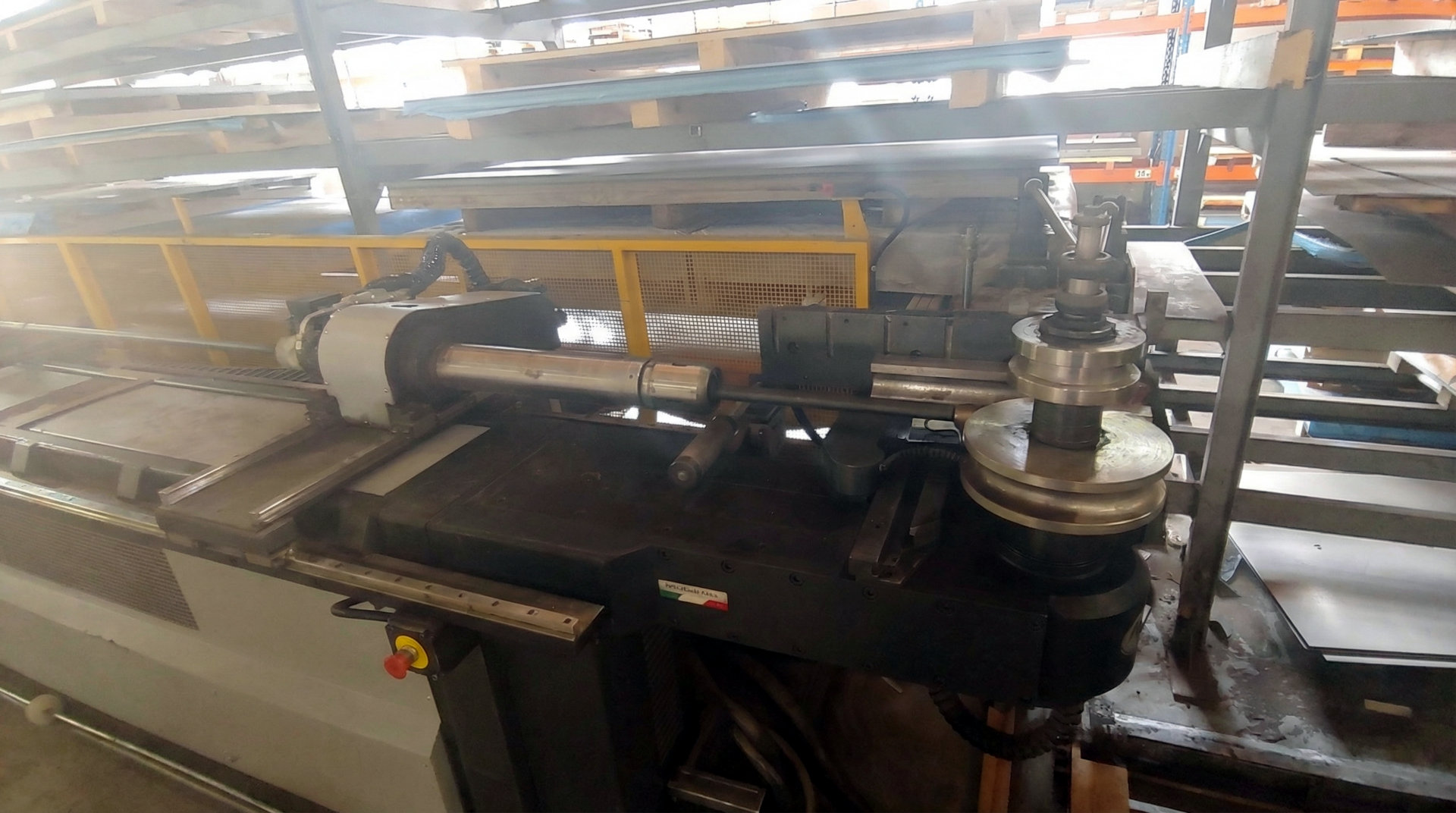

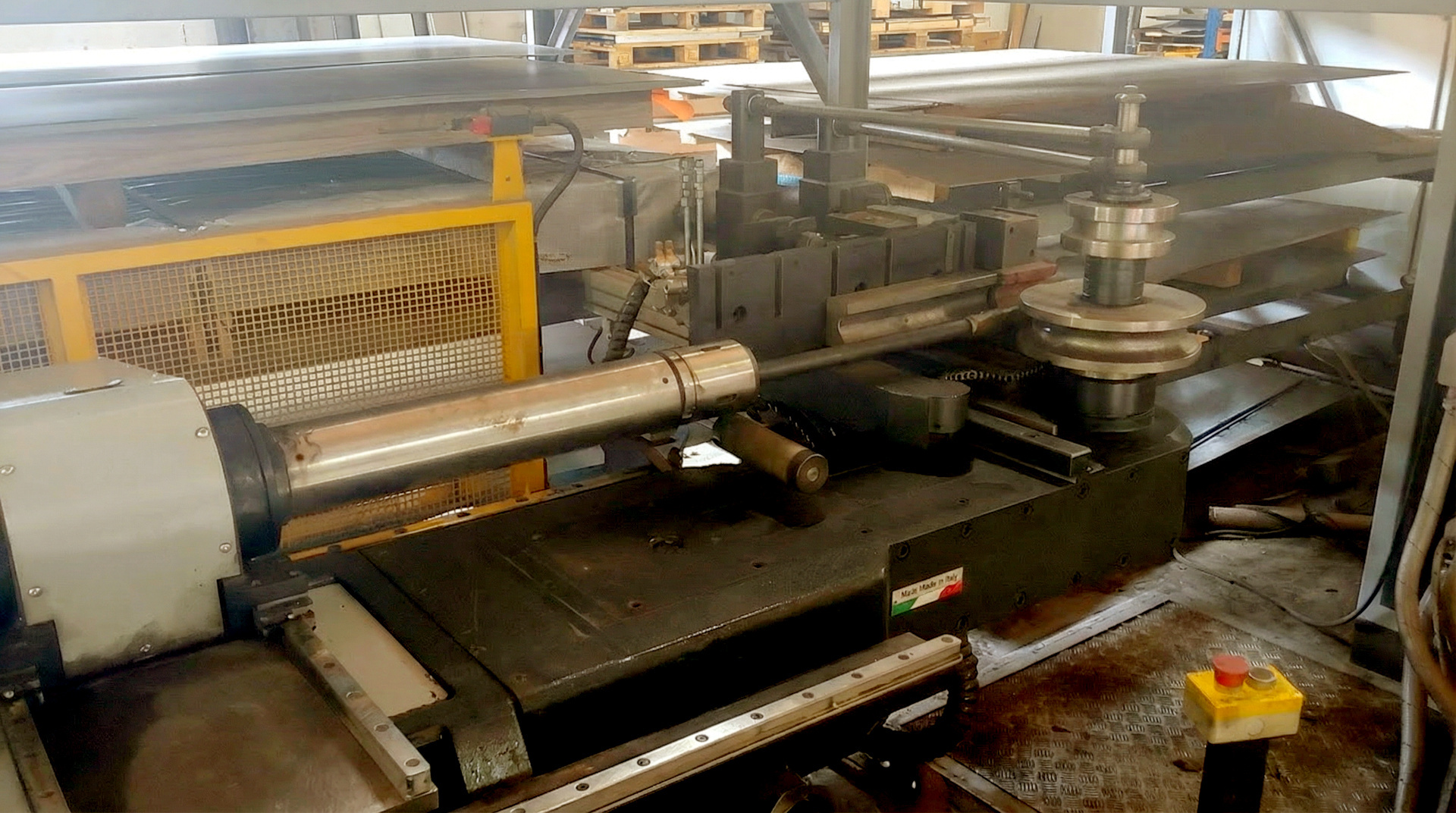

Macchina curvatubi MACRI ITALIA PROVAR 6-45 U-D è stata costruita nel 2015 in Italia da Macri Italia srl. La macchina, progettata per la curvatura di precisione di tubi e profili con un diametro massimo di 45 mm, è una risposta alle sfide quotidiane del business moderno. Il processo di lavorazione avviene per mezzo di una testa mobile con ingranaggi rinforzati, che consente la piegatura di raggi standard e variabili in 6 assi (X,Y,Z,B1,B2,A). Ogni asse, a sua volta, è azionato da servomotori brushless, che garantiscono il raggiungimento di un’elevata dinamica, unita a un’eccellente precisione di posizionamento. L’ampia dotazione della macchina comprende, ad esempio, il software MACRI all’avanguardia con molte funzioni utili e la possibilità di eseguire un test anticollisione con simulazione 3D. La curvatubi con anima PROVAR 6-45 U-D pesa 4000 kg.

Specifiche tecniche della curvatubi MACRI ITALIA PROVAR 6-45 U-D

• numero di assi: 6 (X,Y,Z,B1,B2,A)
• diametro massimo del tubo: 45×4 mm
• diametro massimo del tubo (raggio variabile min. RM 10D): 35×2 mm
• lunghezza massima del tubo: 5100 mm
• velocità di avanzamento sull’asse X: 1000 mm/1°
• tolleranza sull’asse X: ± 0,1 mm
• velocità di curvatura sull’asse Y: 150°/1″
• tolleranza sull’asse Y: ± 0,1°
• velocità massima di rotazione della pinza sull’asse Z: 450°/1″
• tolleranza sull’asse Z: ± 0,1°
• senso di rotazione: orario
• capacità di piegare raggi standard e liberi (variabili)
• alimentazione: 400 V; 50 Hz
• potenza installata: 15 kW
• dimensioni della macchina (L x L x A): 6000 x 1200 x 1200 mm
• dimensioni del quadro elettrico (L x L x A): 900 x 600 x 1800 mm
• peso della macchina MACRI ITALIA PROVAR 6-45 U-D: 4000 kg

Dotazione della macchina curvatubi CNC MACRI ITALIA

• software: MACRI
• servomotori brushless in tutti gli assi
• utensile per diametro tubo selezionato (3 livelli)
• utensile per profilo quadrato (2 livelli)
• utensile per la curvatura del profilo 25×25
• utensile per la curvatura di tubi fi 40 mm
• cilindro idraulico per l’apertura delle matrici per tubi quadrati e rettangolari
• supporto per tappo anti-cracking
• supporto mobile della slitta

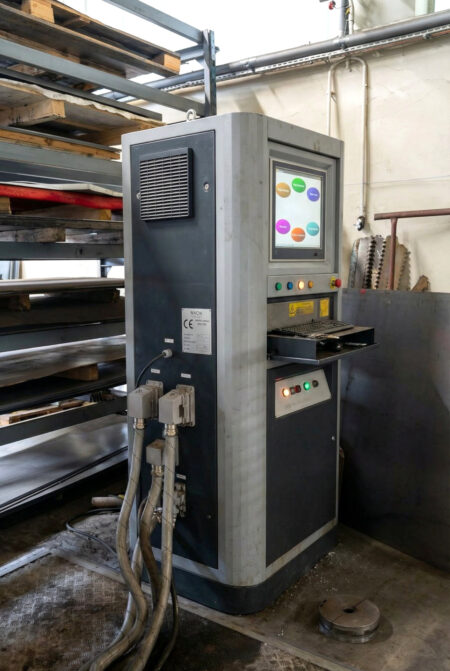

• armadio di comando con PC industriale (Windows 7, 512 MB RAM, display touch screen, tastiera, mouse, porta USB, porta RS232)
• unità di raffreddamento
• lubrificazione automatica del anima
• tappetino di sicurezza in alluminio
