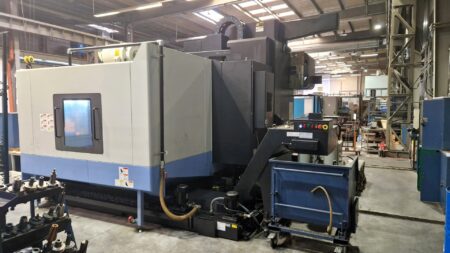

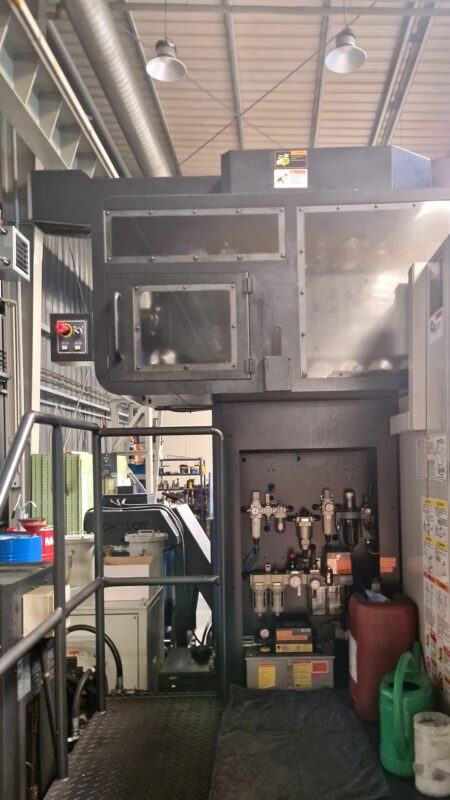

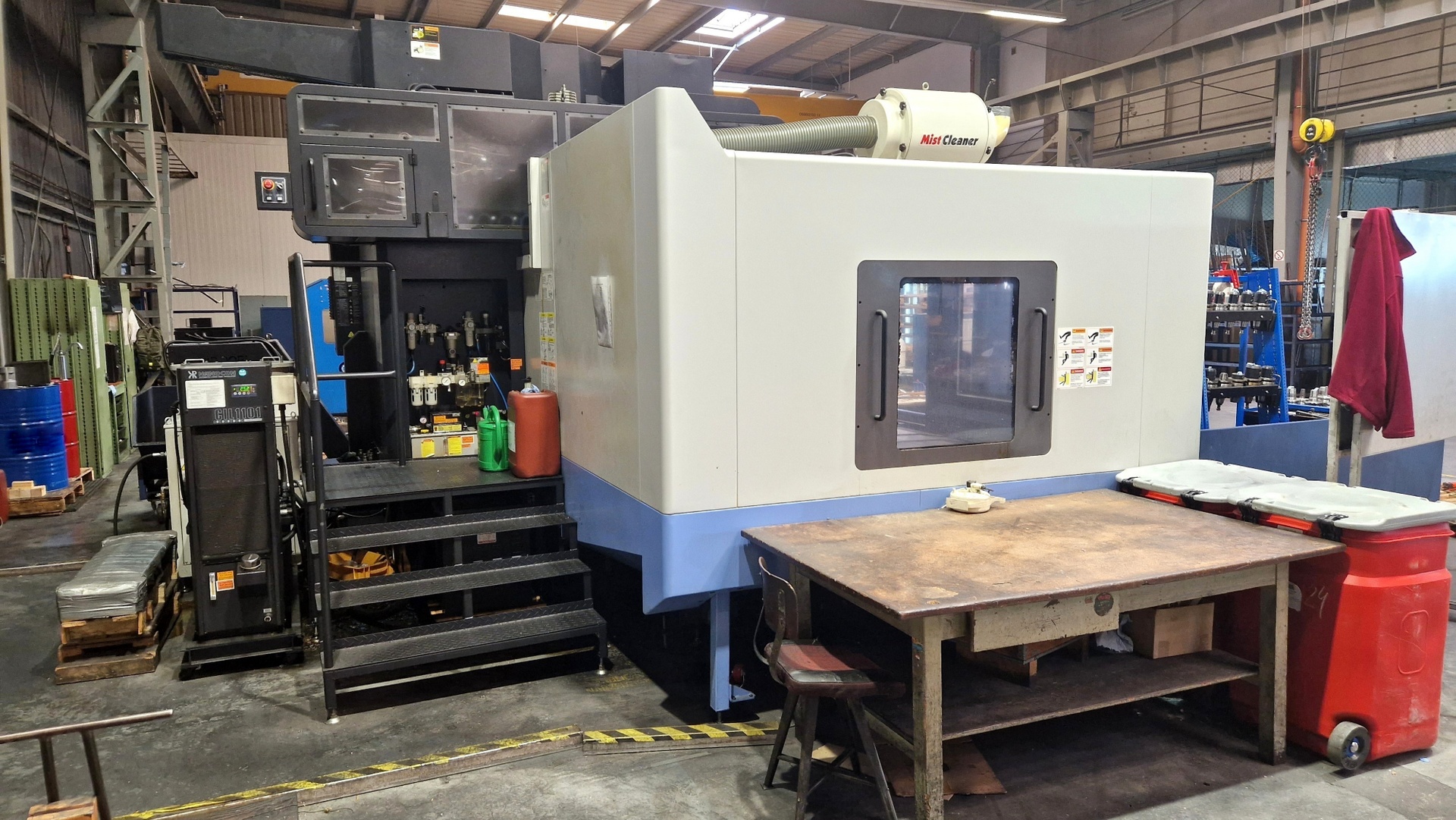

Centrum obróbcze CNC DOOSAN VM 960L

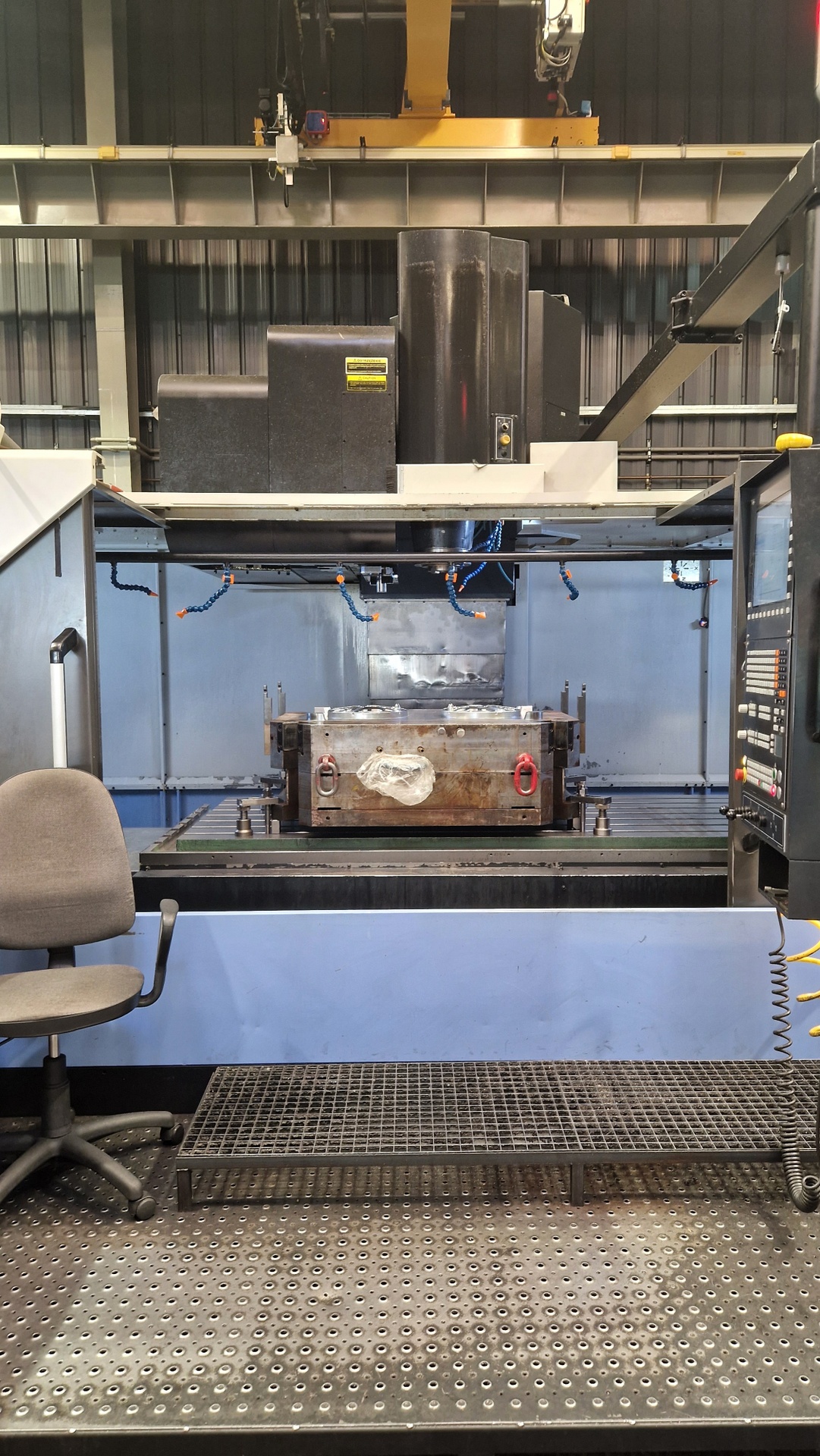

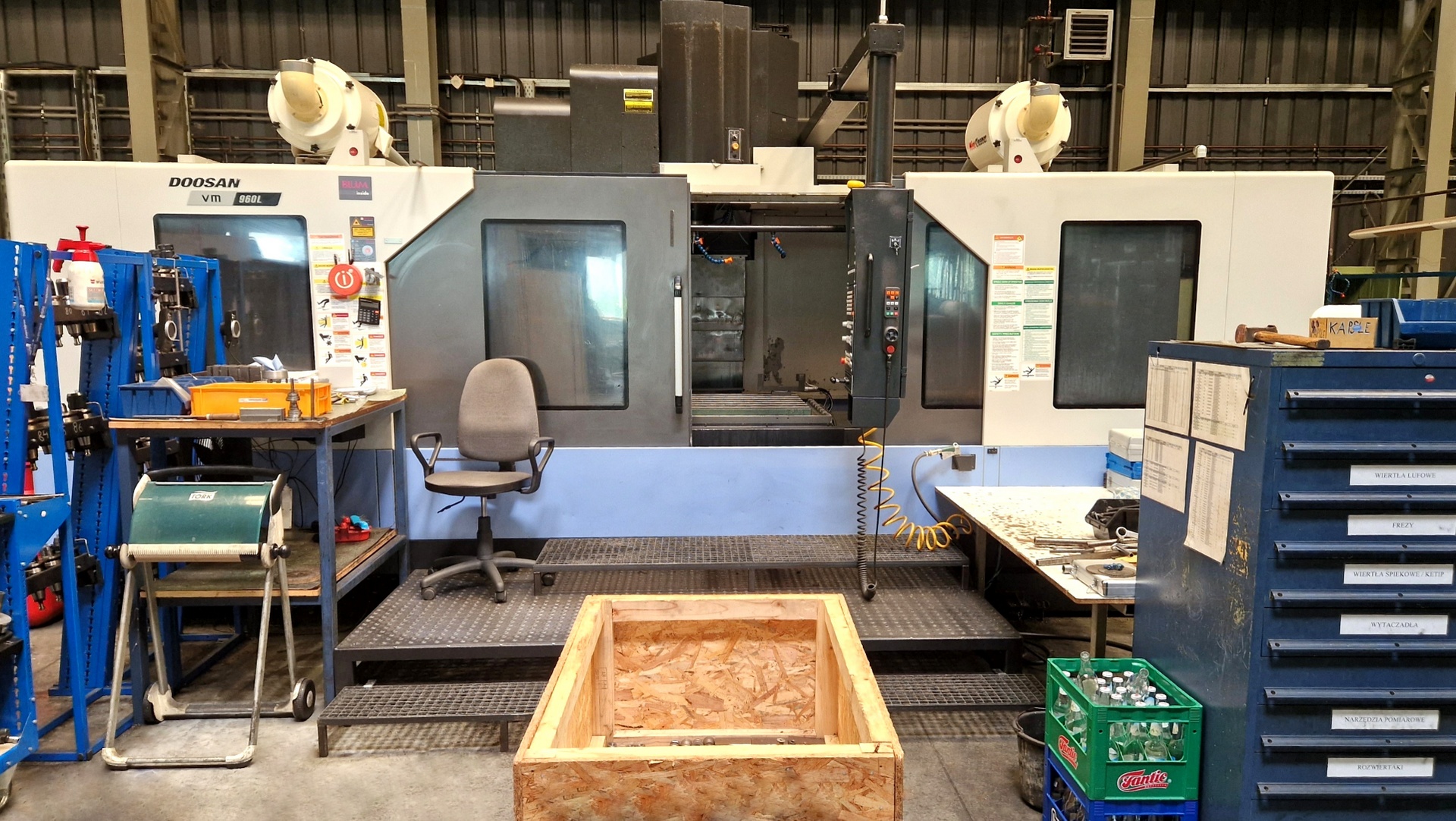

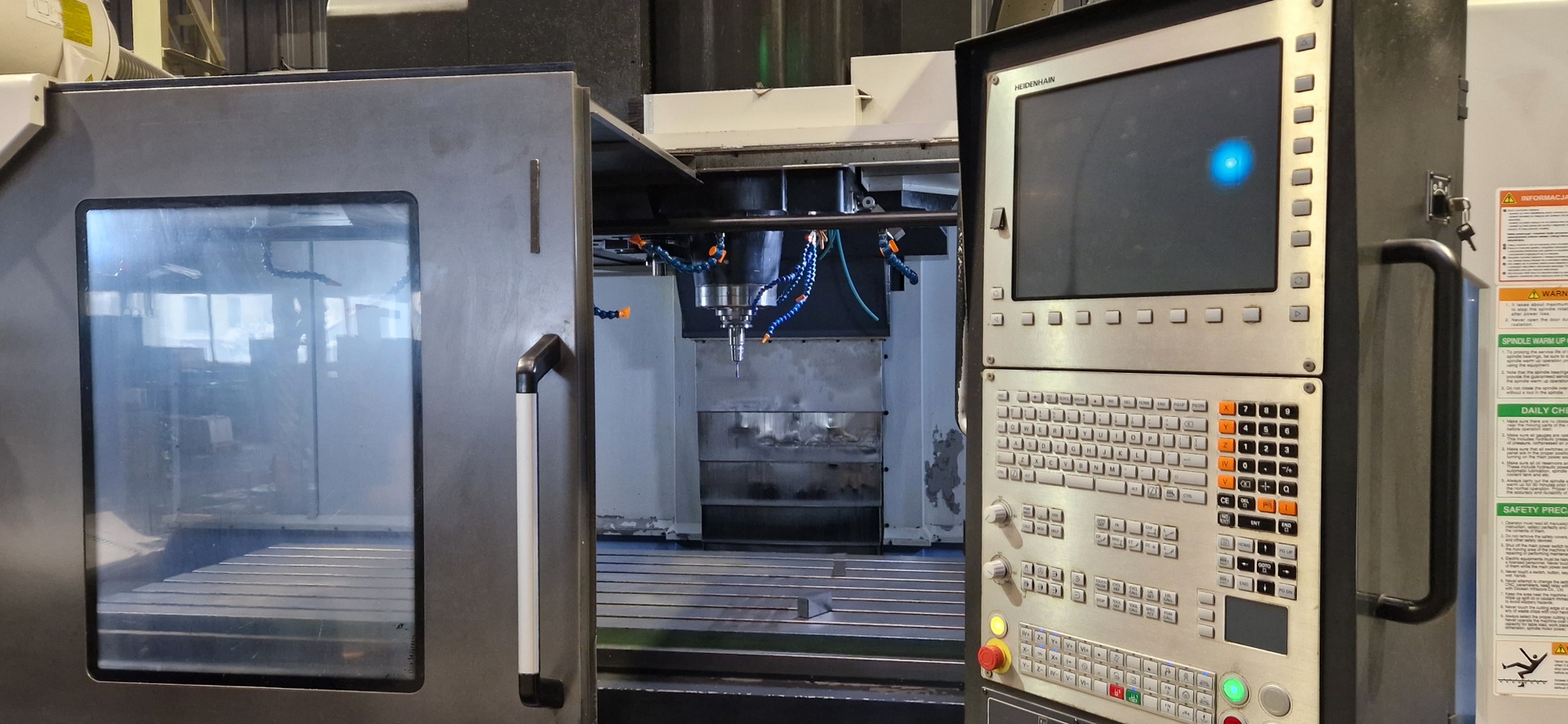

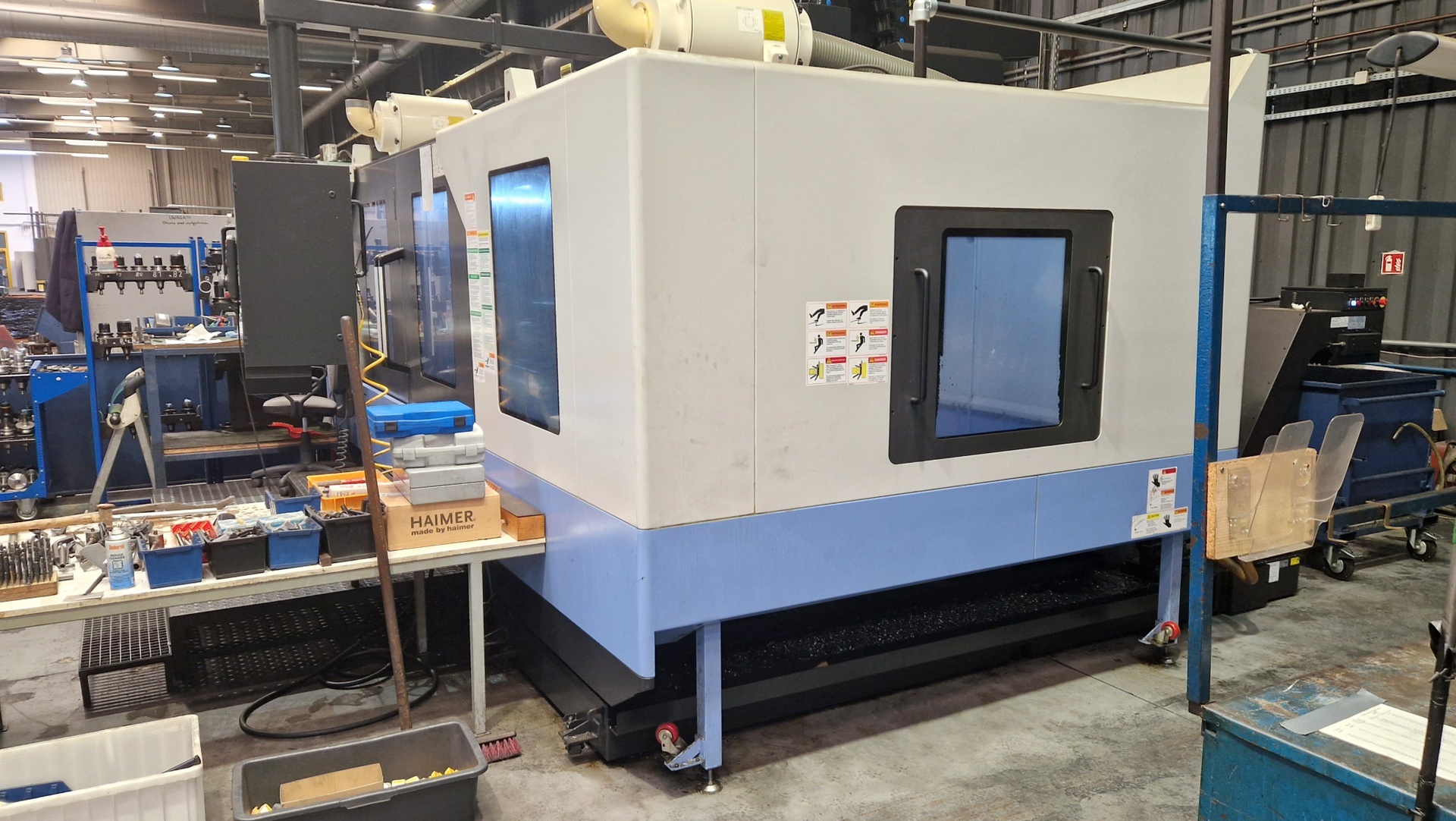

Centrum obróbcze CNC DOOSAN VM 960L zbudowane zostało w 2016 roku w Korei Południowej przez Doosan Machine Tools. Oferowana maszyna to doskonały wybór zarówno do obróbki zgrubnej, jak i wykańczającej detali o maksymalnej wadze 4500 kg. Wyróżnia się ona szeregiem nowoczesnych rozwiązań technicznych, które w połączeniu z bogatym wyposażeniem, gwarantują uzyskanie doskonałej powtarzalności produkowanych elementów przez wiele lat intensywnej pracy.

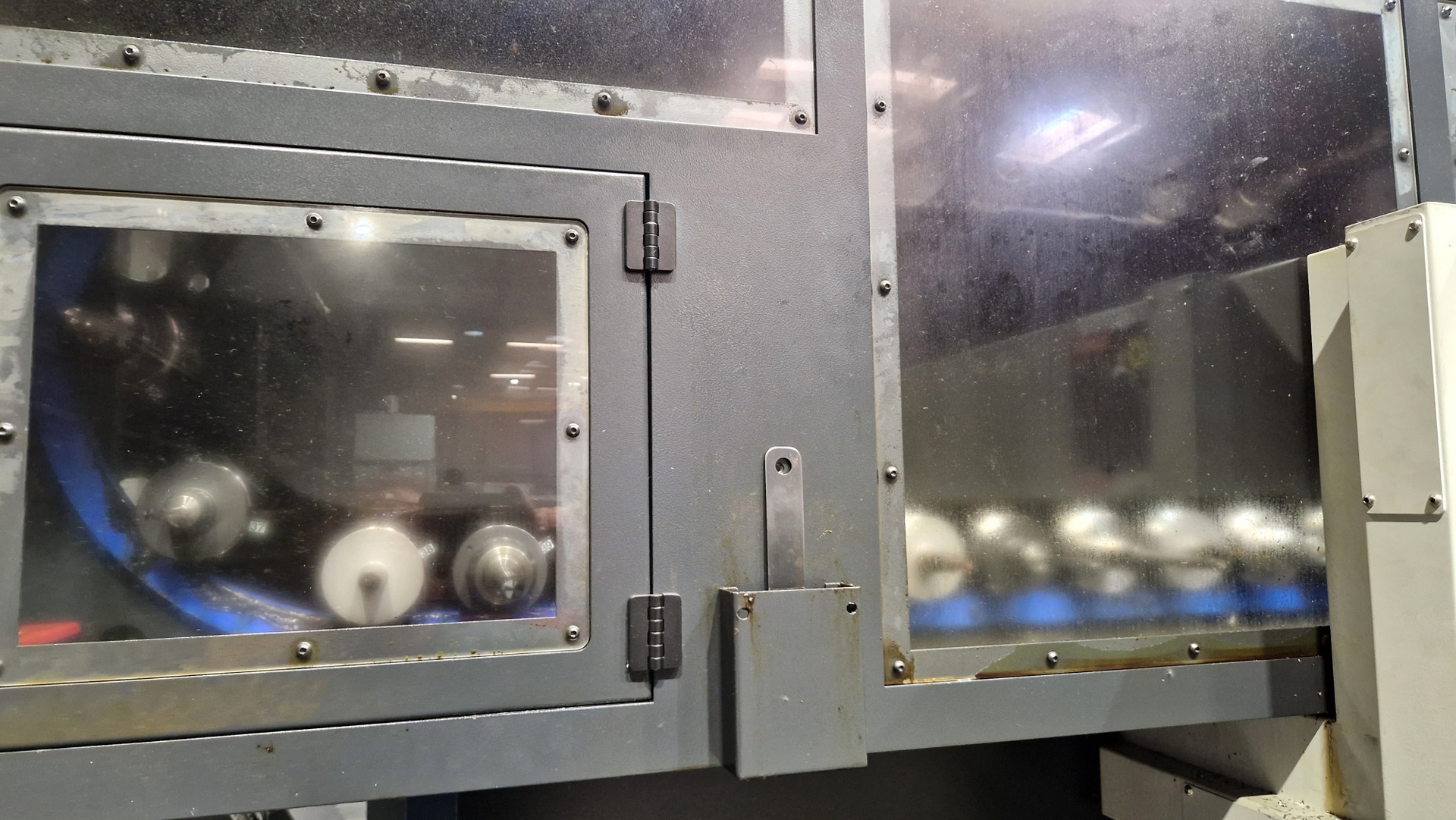

Wszystkie procesy obróbcze, t.j. wiercenie, gwintowanie i frezowanie, realizowane są za pomocą niezawodnego wrzeciona i narzędzi skrawających, pobieranych z 40-pozycyjnego magazynu. Bardzo dokładnie wyważone wrzeciono zapewnia bezwibracyjną pracę przy każdej prędkości obrotowej. Jego stożek czyszczony jest na bieżąco sprężonym powietrzem, w celu ochrony przed wiórami i działaniem środka chłodzącego. Cała przestrzeń robocza została z kolei w pełni zmaksymalizowana, aby zapewnić swobodę przeprowadzanych operacji.

Oferta obejmuje również bogate wyposażenie, składające się m.in. z systemu sterowania firmy HEIDENHAIN, zestawu sond pomiarowych oraz dużej ilości oprzyrządowania. Centrum obróbcze pionowe CNC VM 960L waży 21000 kg.

Specyfikacja techniczna centrum frezarskiego DOOSAN VM 960L

• posuw w osi X/Y/Z: 2400/960/800 mm
• posuw przyśpieszony w osi X,Y,Z: 16 m/min

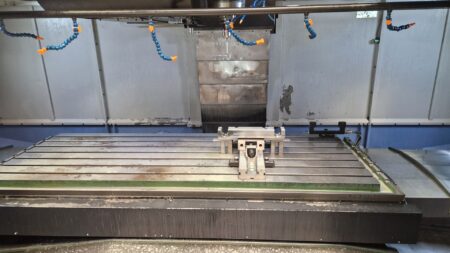

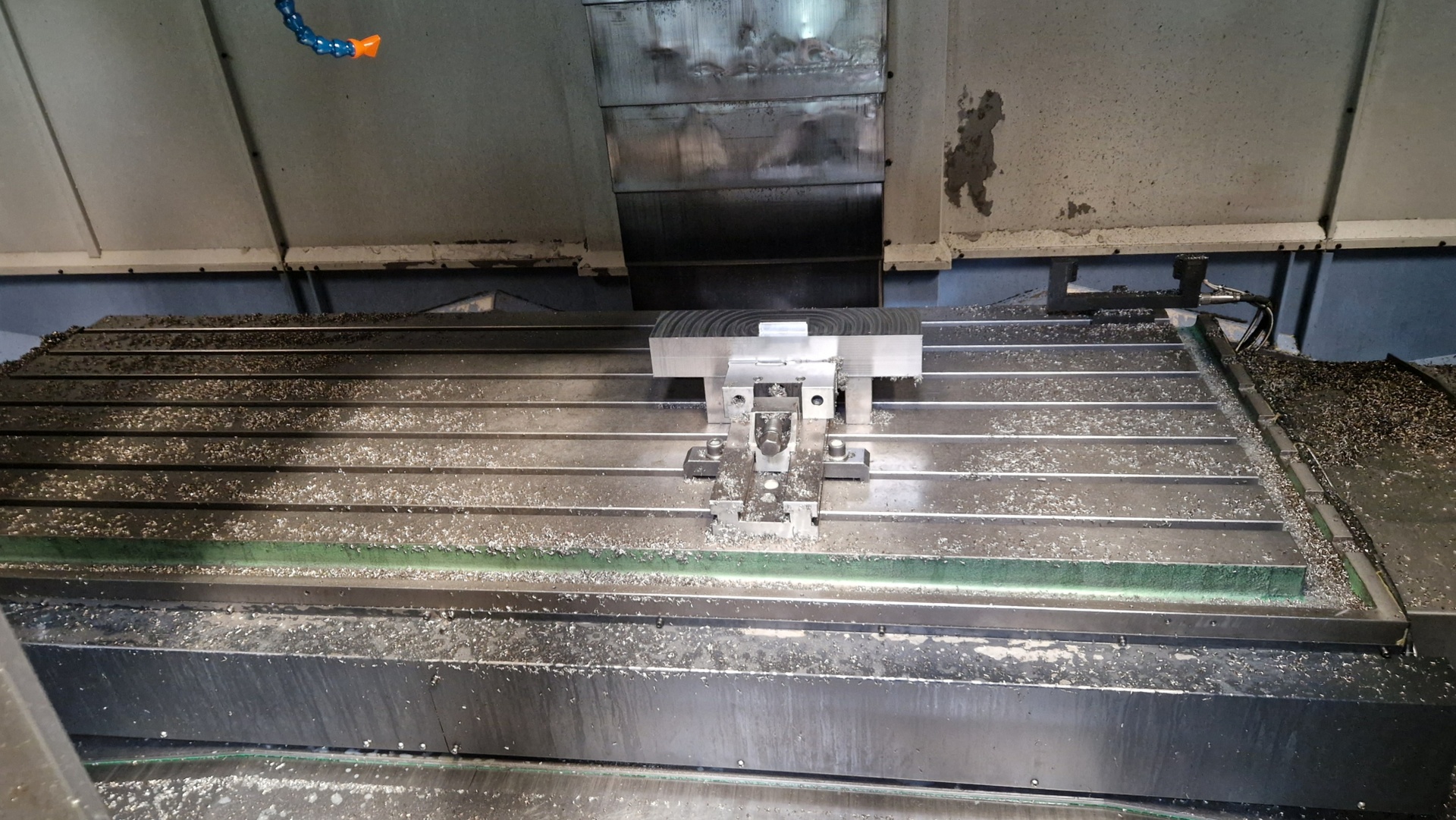

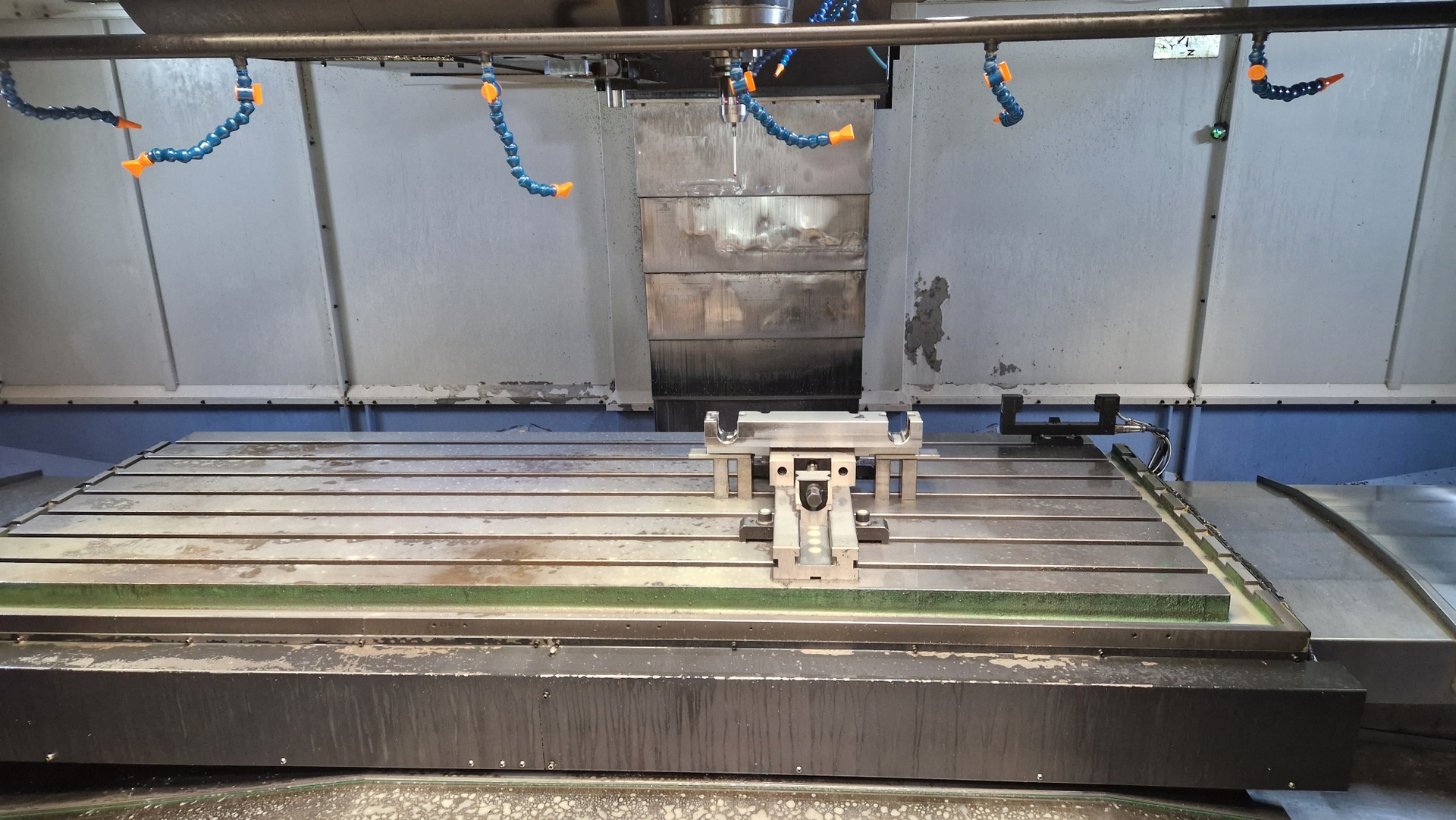

• wymiary stołu roboczego (dł. x szer.): 2600 x 950 mm
• maksymalny ciężar detalu : 4500 kg
• maksymalna prędkość obrotowa wrzeciona: 12000 obr/min
• stożek wrzeciona: ISO 50 7/24
• moc napędu wrzeciona (moc ciągła/ 30 min): 25/30 kW
• maksymalny moment obrotowy wrzeciona: 561,54 Nm
• maksymalna odległość od końcówki wrzeciona do powierzchni stołu roboczego: 1000 mm
• minimalna odległość od końcówki wrzeciona do powierzchni stołu roboczego: 200 mm
• odległość od środka wrzeciona do prowadnic kolumny: 1005 mm
• średnica narzędzia (sąsiednia pozycja pusta/ sąsiednia pozycja zajęta): 230/125 mm
• długość narzędzia: 350 mm
• maksymalna waga narzędzia: 15 kg
• czas wymiany narzędzia (narzędzie-narzędzie): 3 s
• czas wymiany narzędzia (wiór-wiór): 8 s
• oprawki narzędziowe: MAS403 BT 50
• liczba rowków T-owych: 7
• szerokość rowków T-owych: 22H8
• rozstaw rowków T-owych: 125 mm
• roboczogodziny: 39821 h
• pojemność zbiornika na chłodziwo: 480 l
• moc serwomotorów w osi X,Y,Z: 7 kW
• moc pompy chłodziwa: 0,4 kW
• ciśnienie pompy chłodziwa: 1,6 MPa
• wydajność pompy chłodziwa: 40 l/min
• pojemność zbiornika na olej hydrauliczny: 3,1 l
• ciśnienie pompy układu hydraulicznego: 1,57 MPa
• wydajność pompy układu hydraulicznego: 0,1 l/min
• moc znamionowa: 70 kVA
• zasilanie: 3x 380 V; 50/60 Hz
• ciężar maszyny DOOSAN VM 960L: 21000 kg

Wyposażenie frezarki CNC DOOSAN

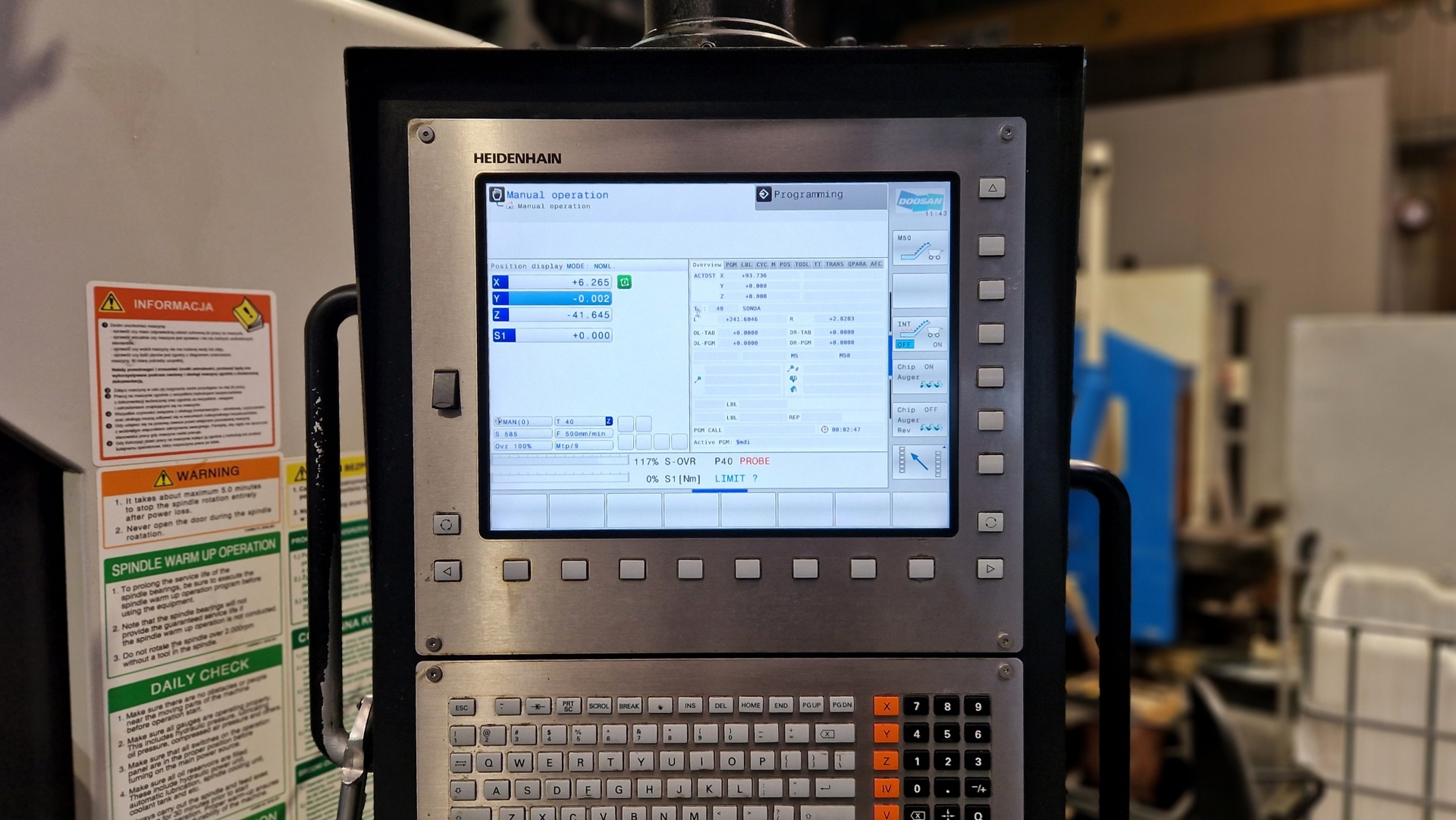

• sterowanie CNC: HEIDENHAIN TNC 640
• 40-pozycyjny magazyn narzędzi z automatyczną wymianą narzędzia (ATC)
• sonda pomiarowa detali: BLUM

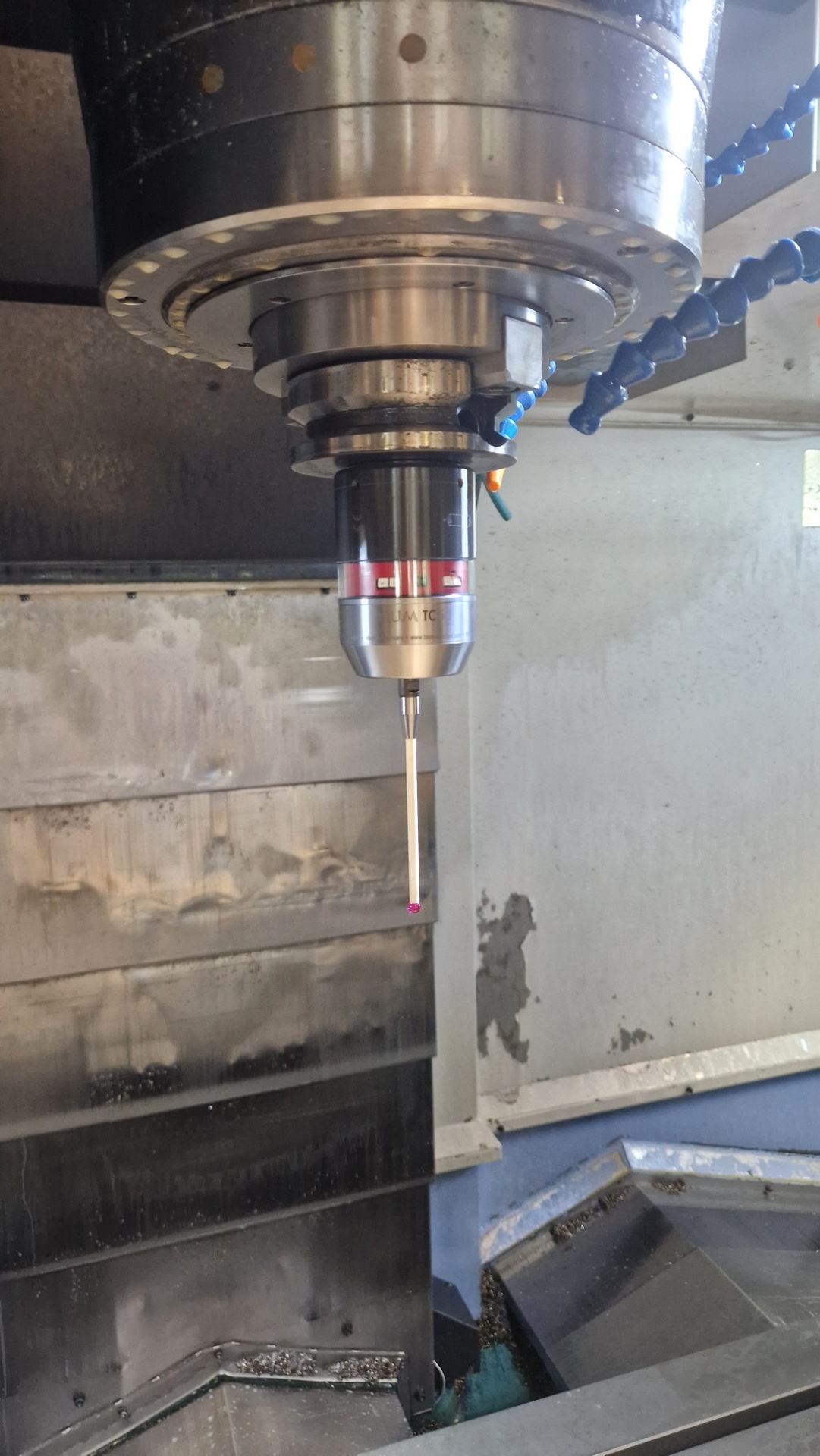

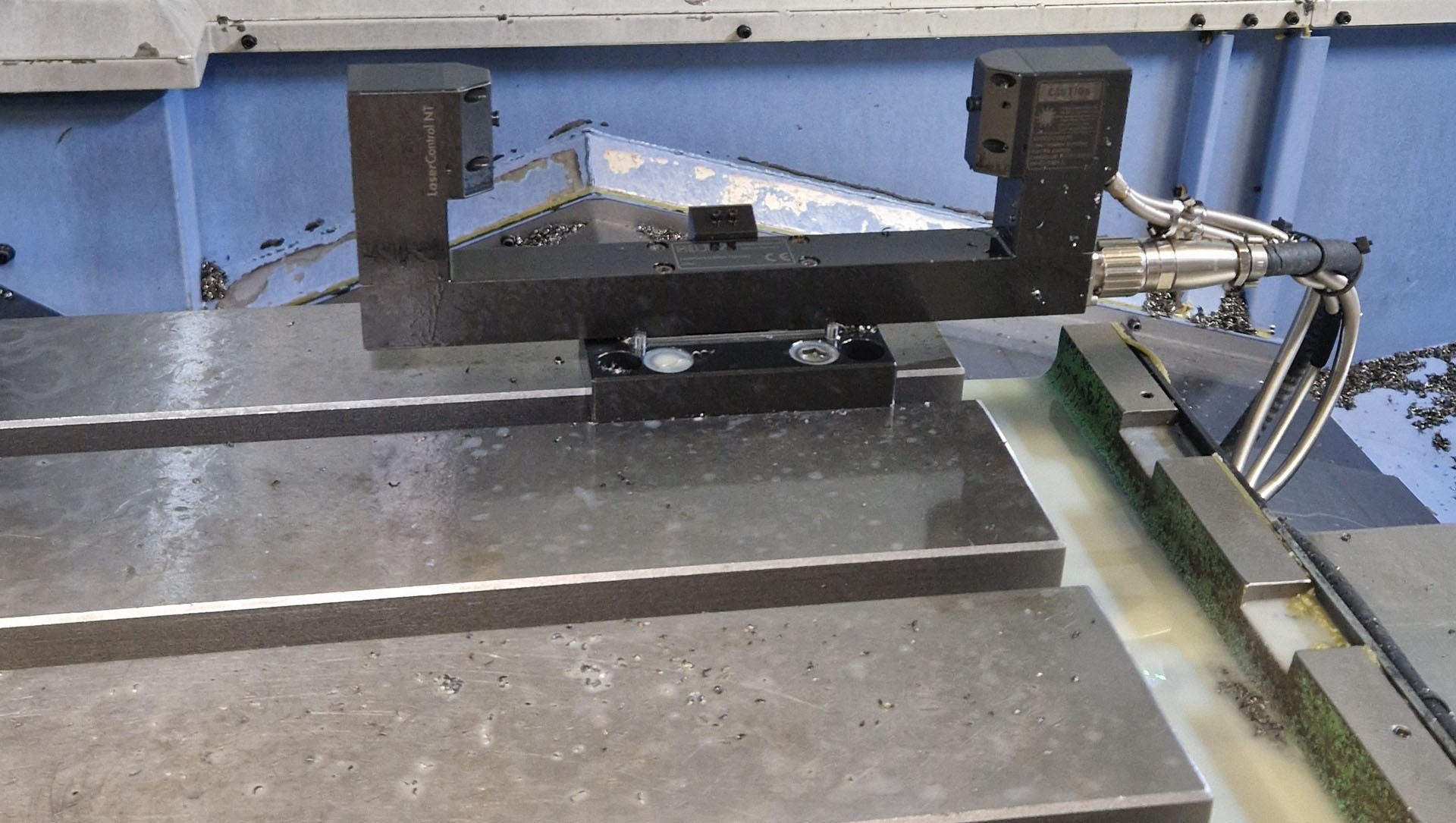

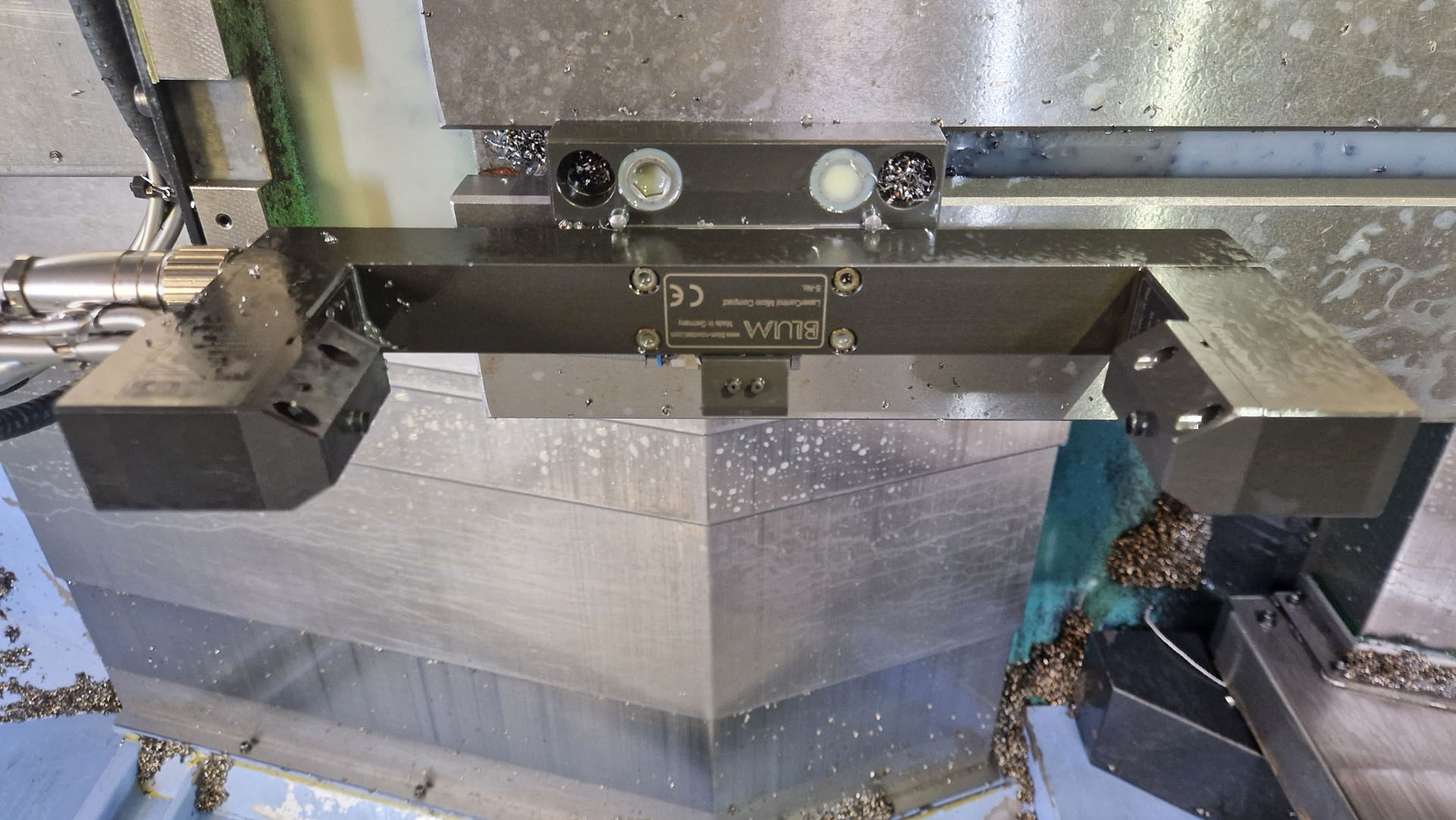

• sonda pomiarowa narzędzi: BLUM
• chłodzenie przez wrzeciono 70 bar
• serwomotory we wszystkich osiach

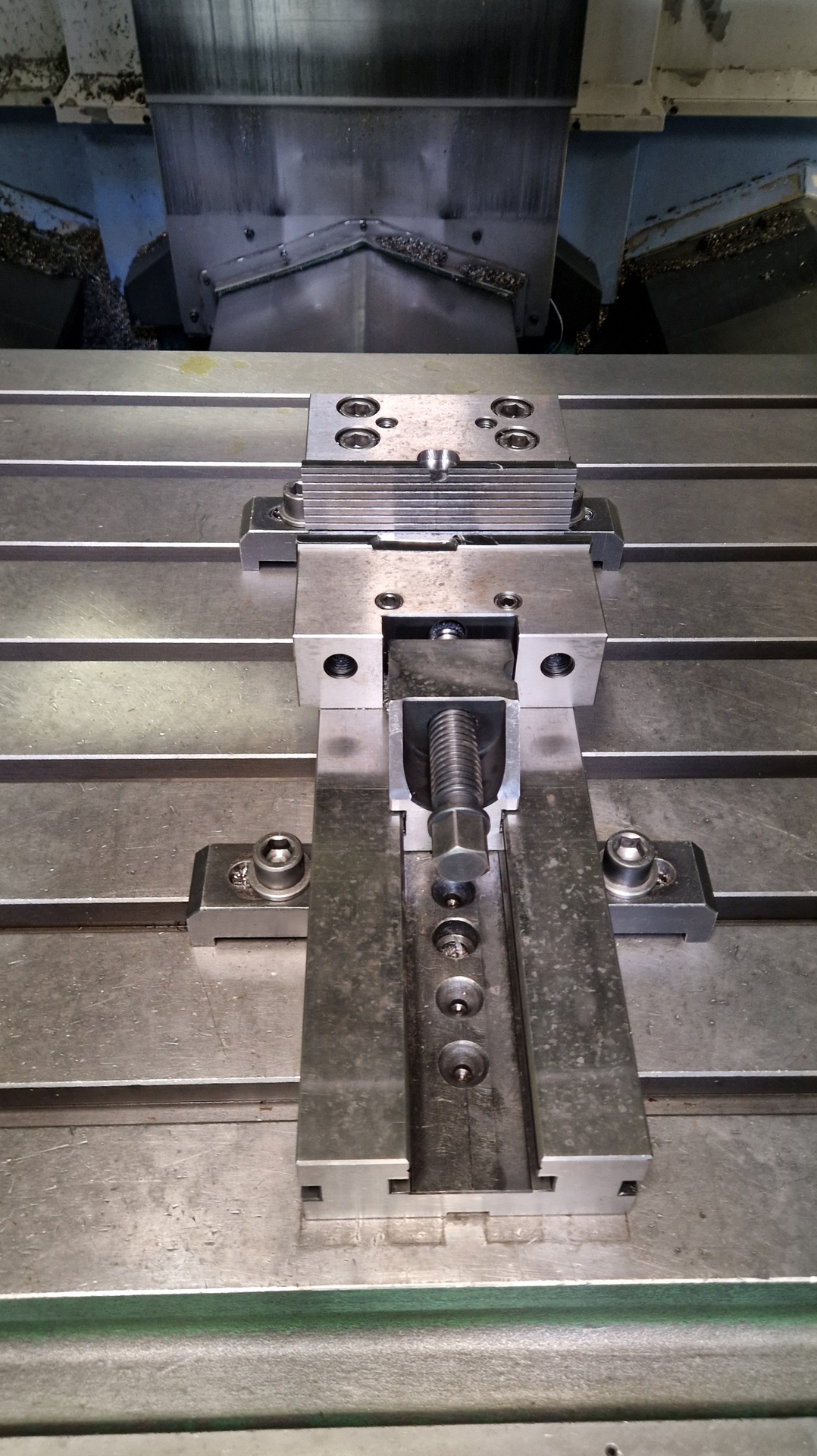

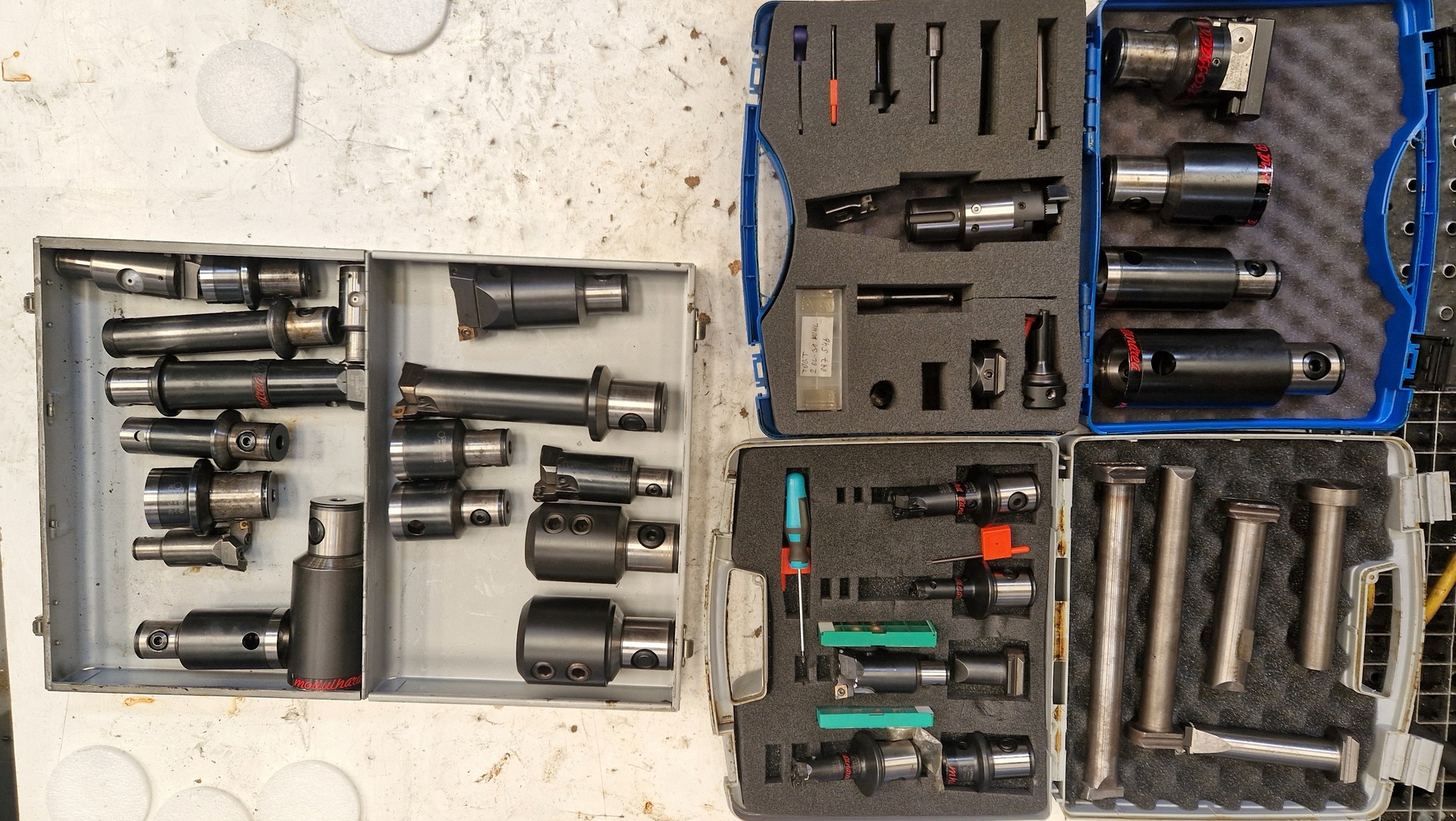

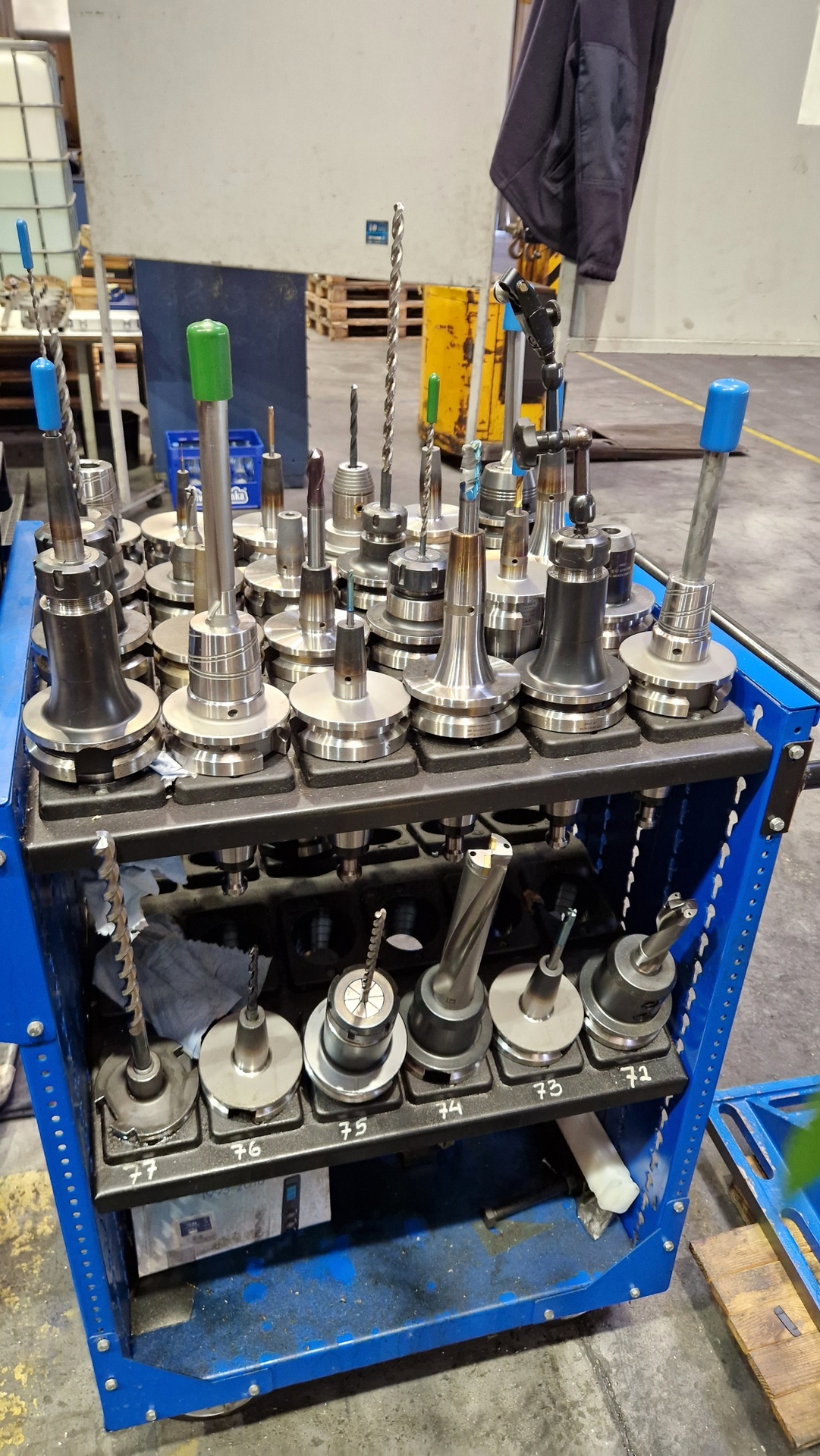

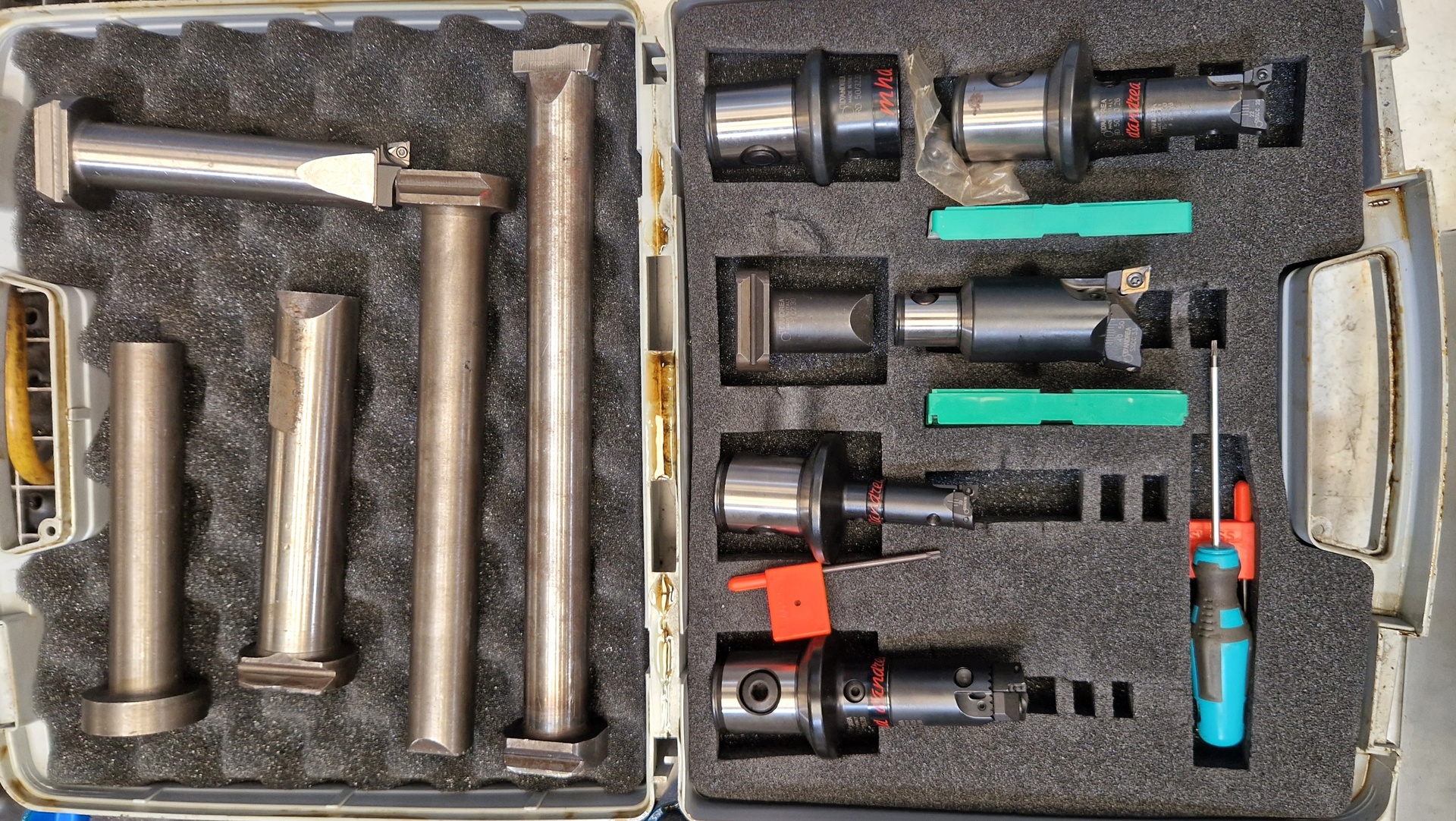

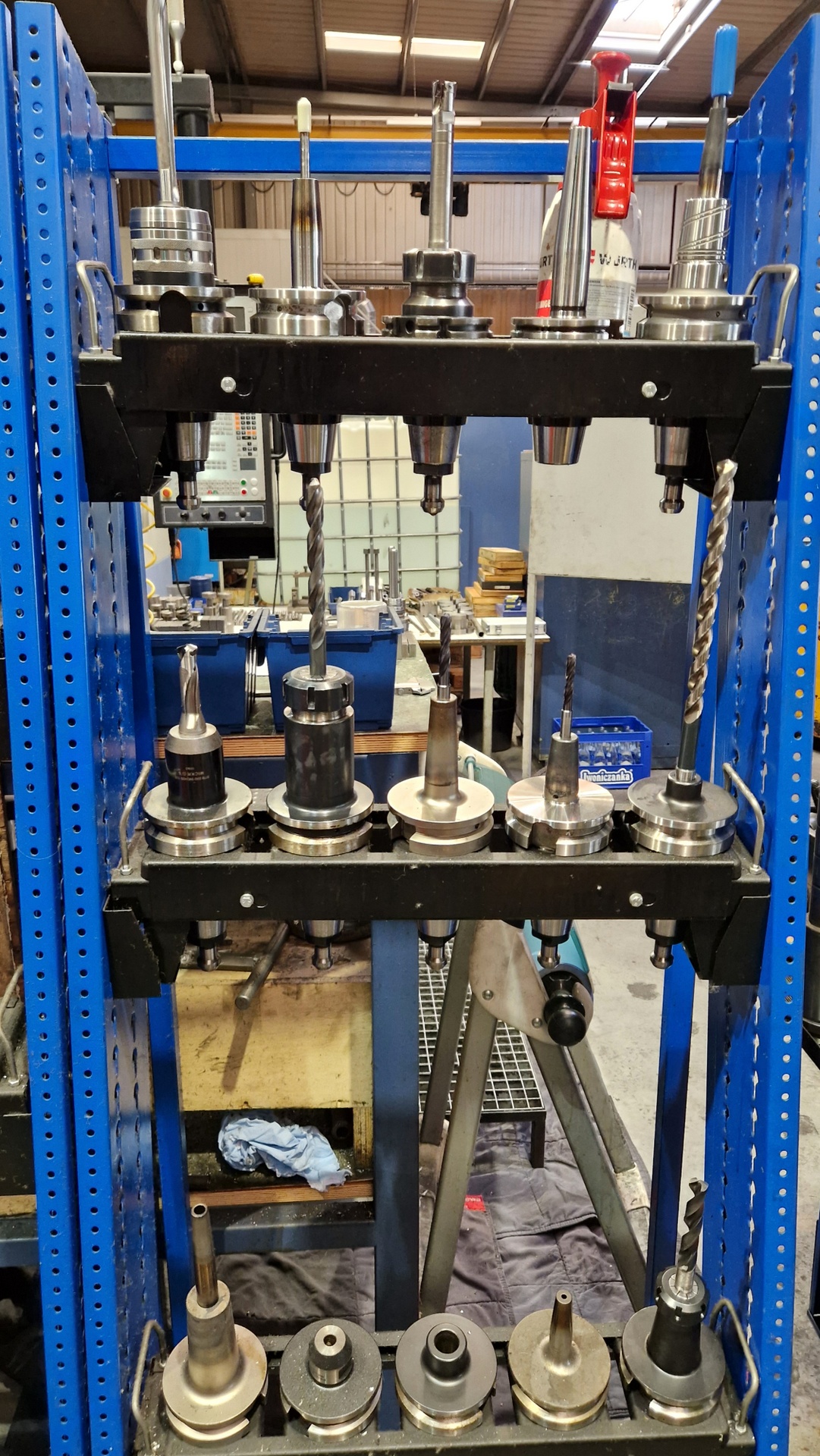

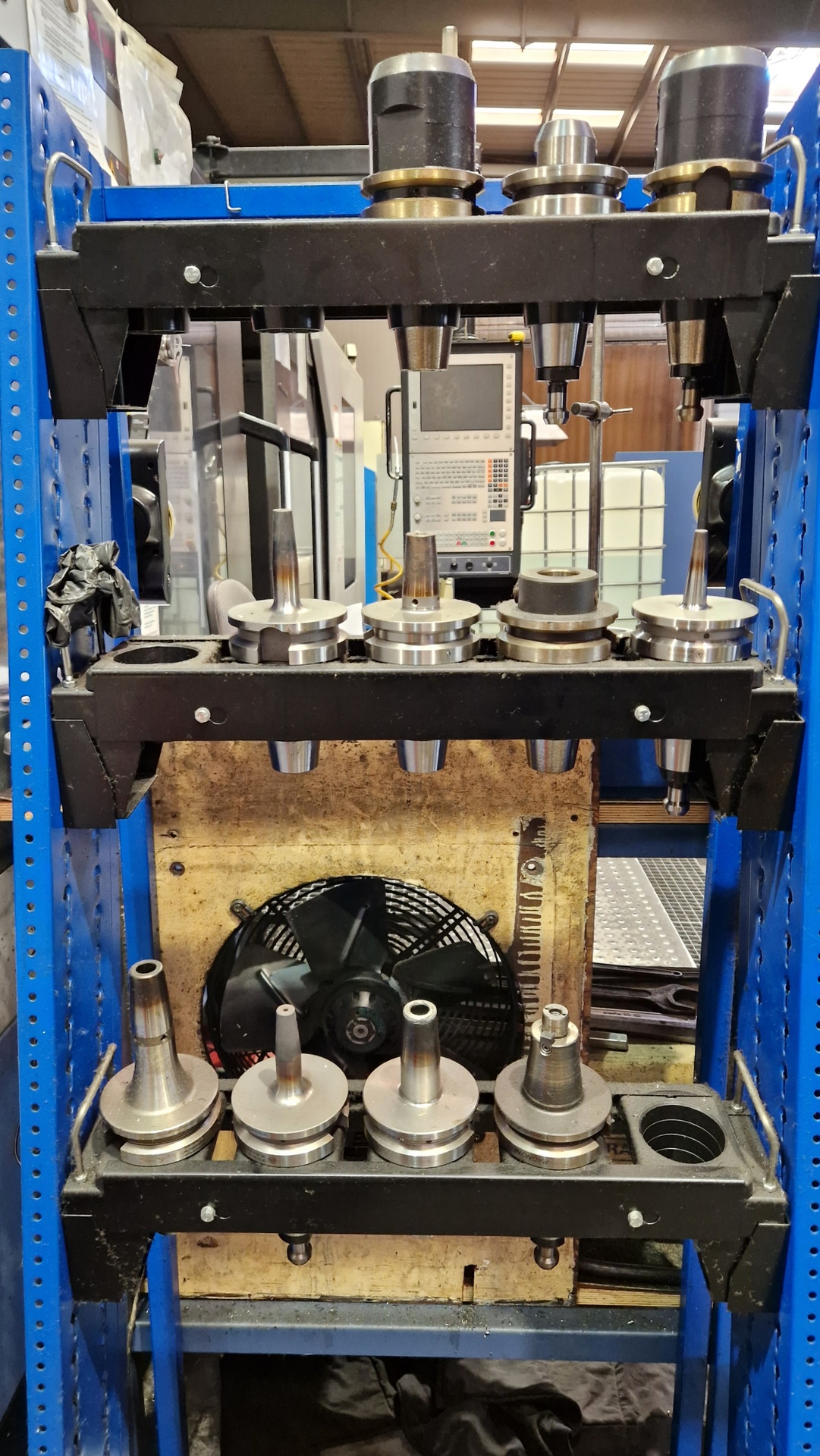

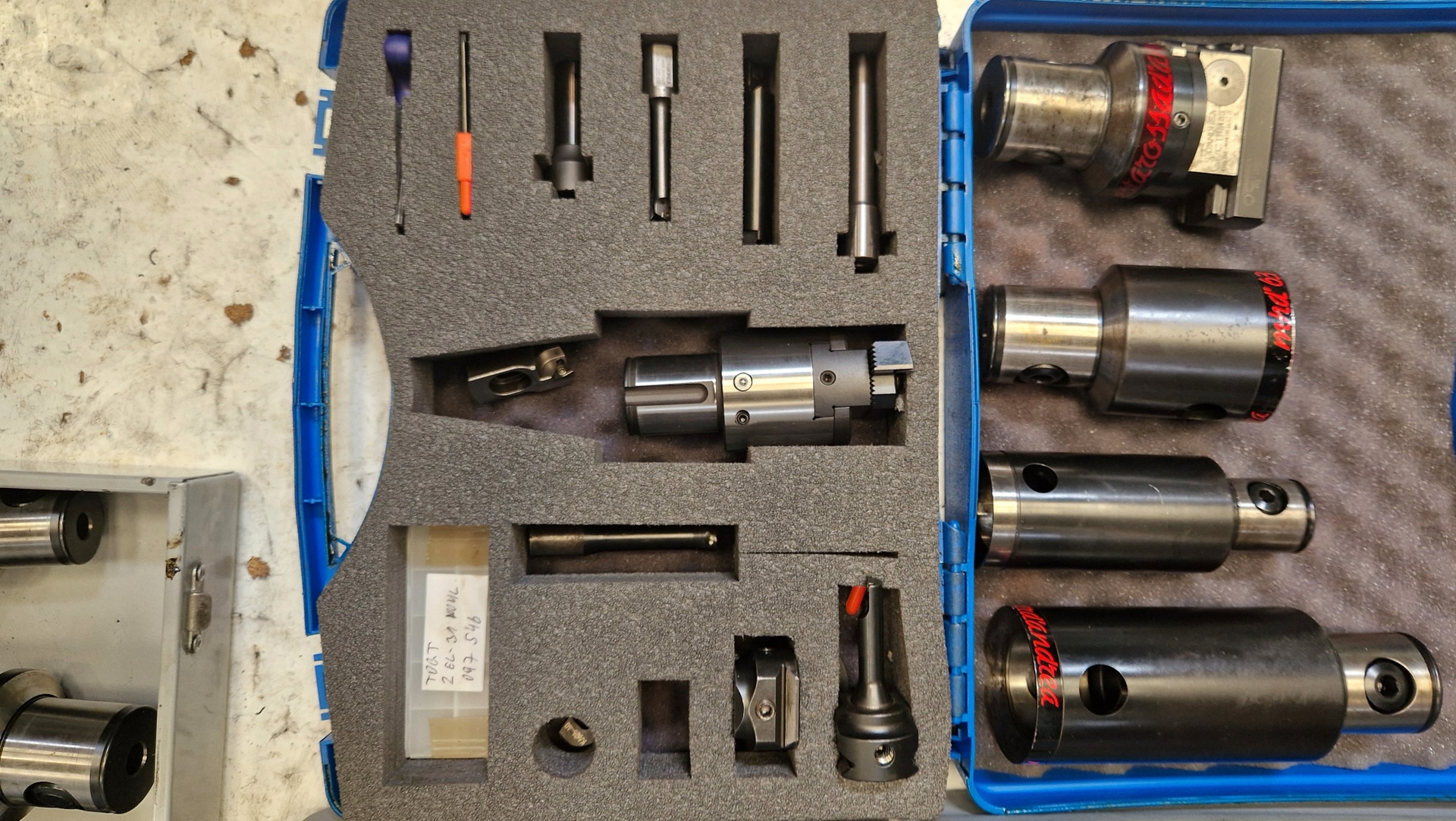

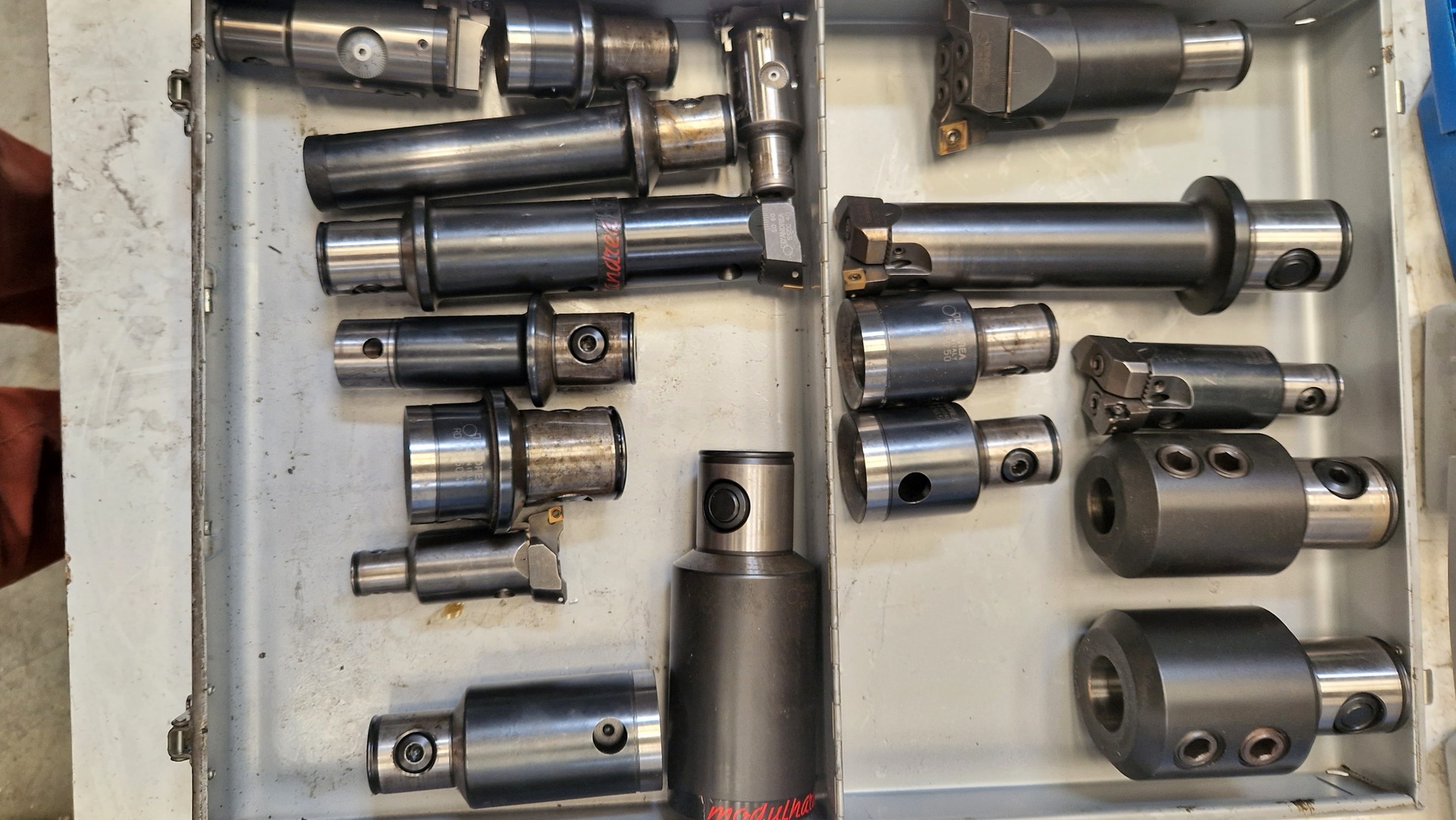

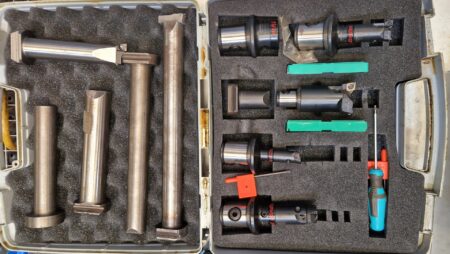

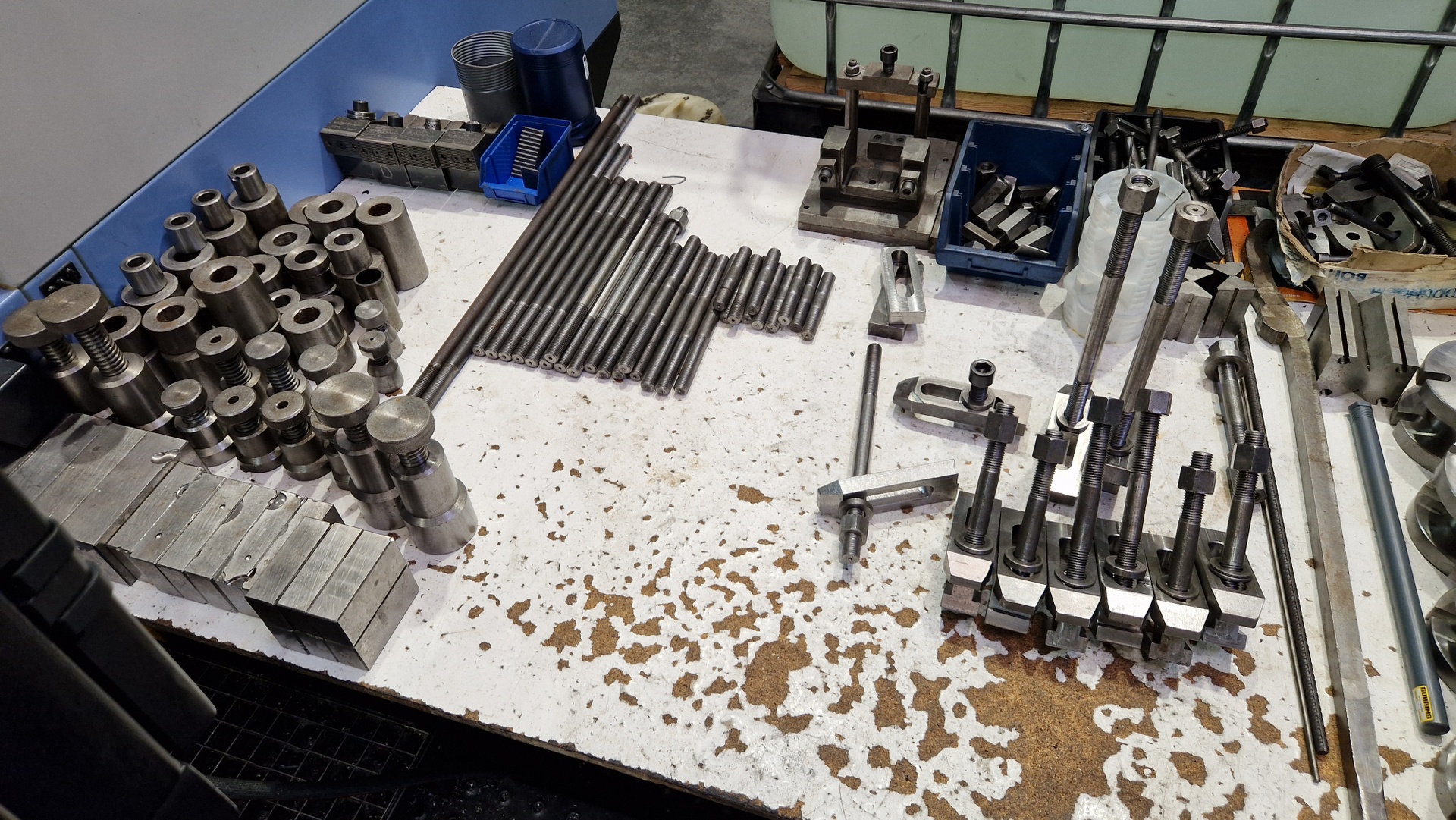

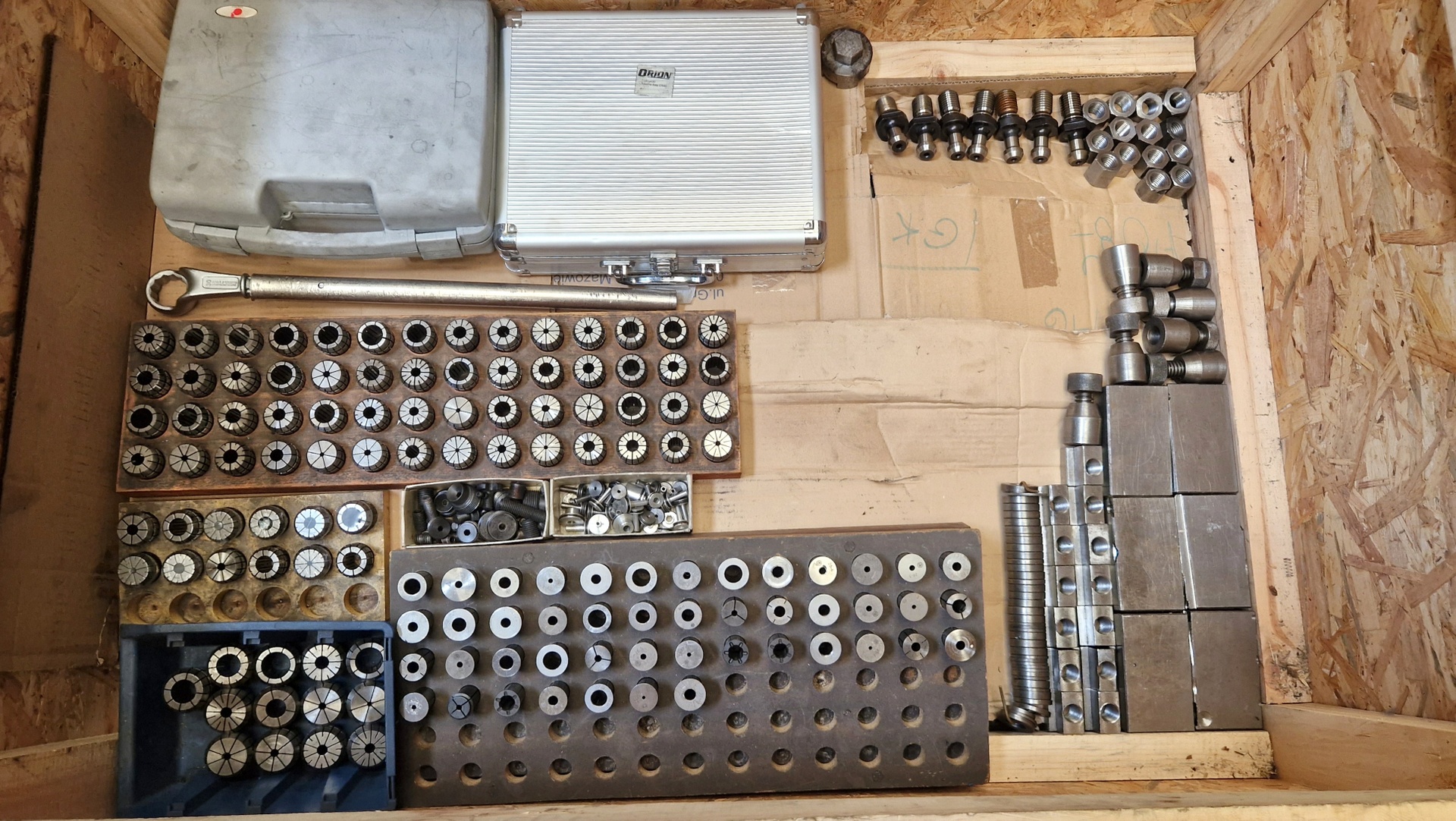

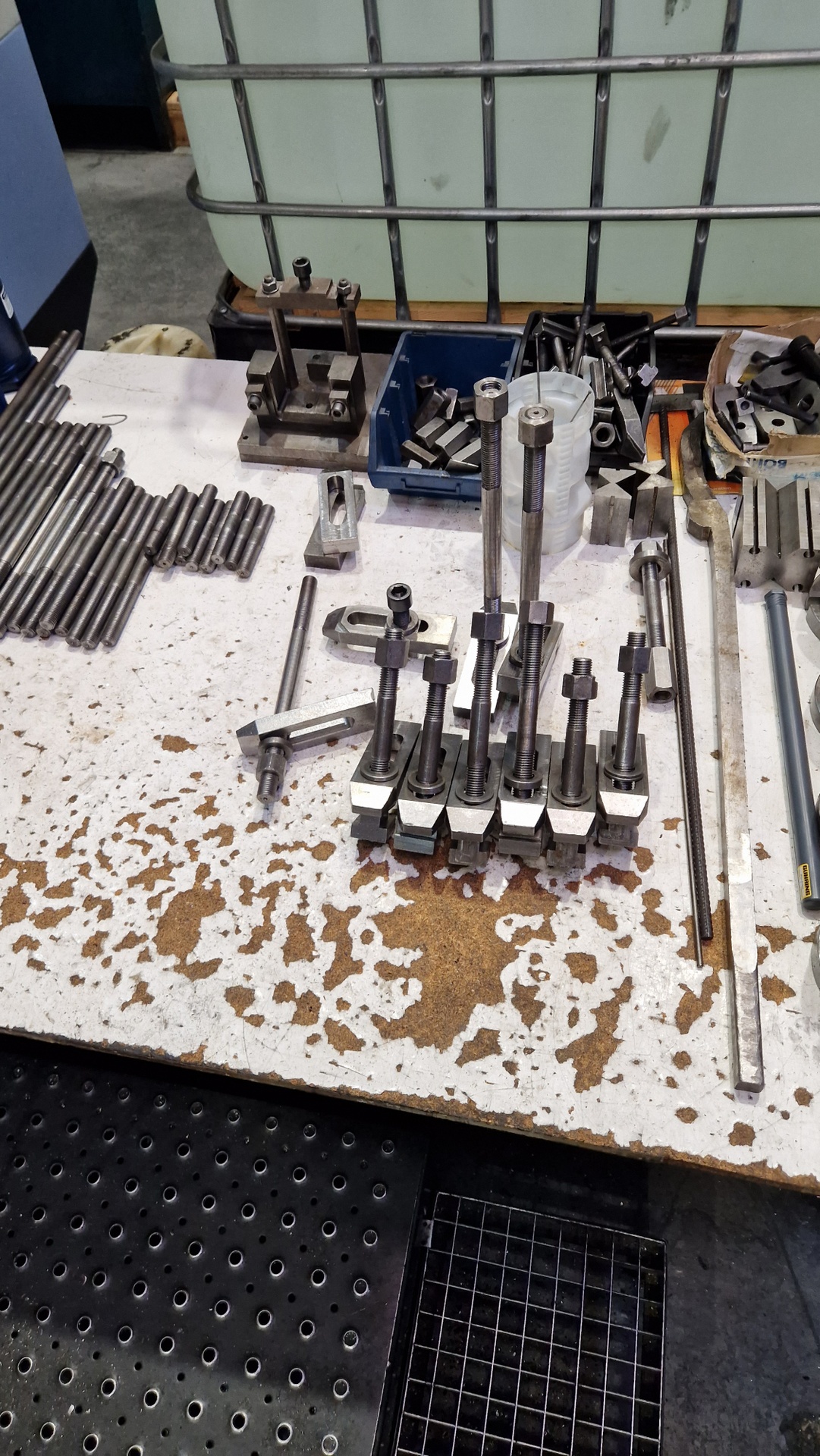

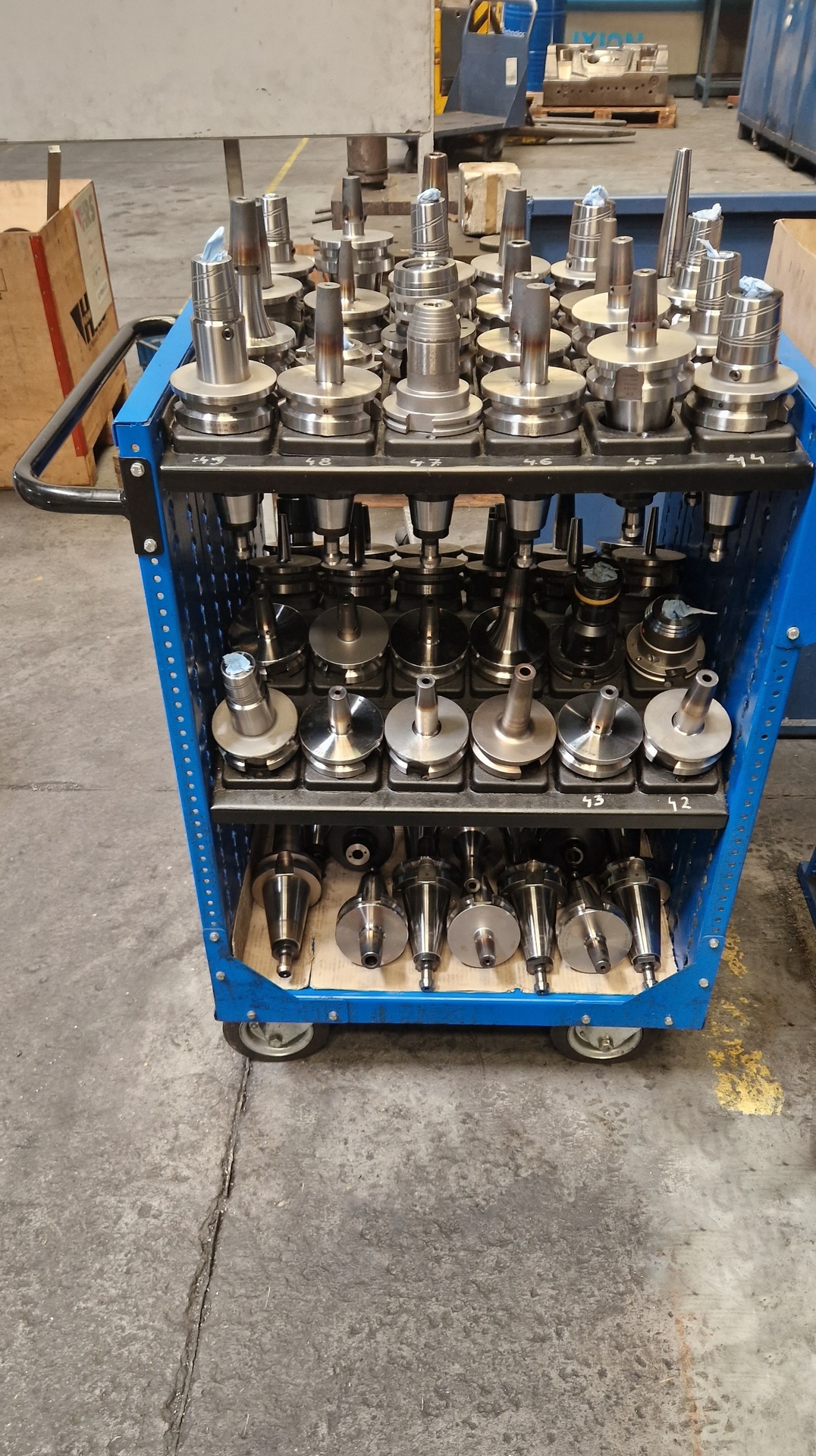

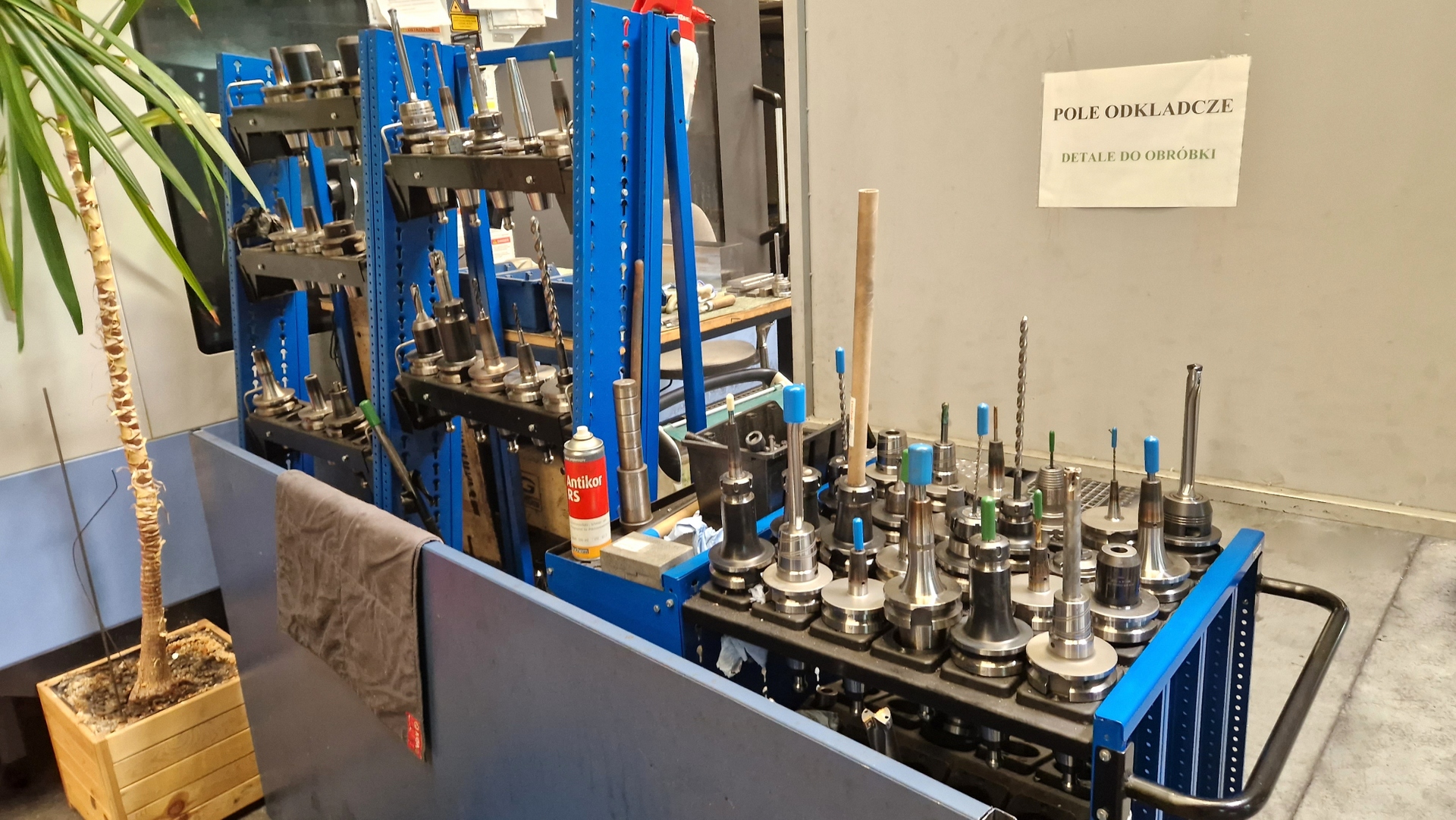

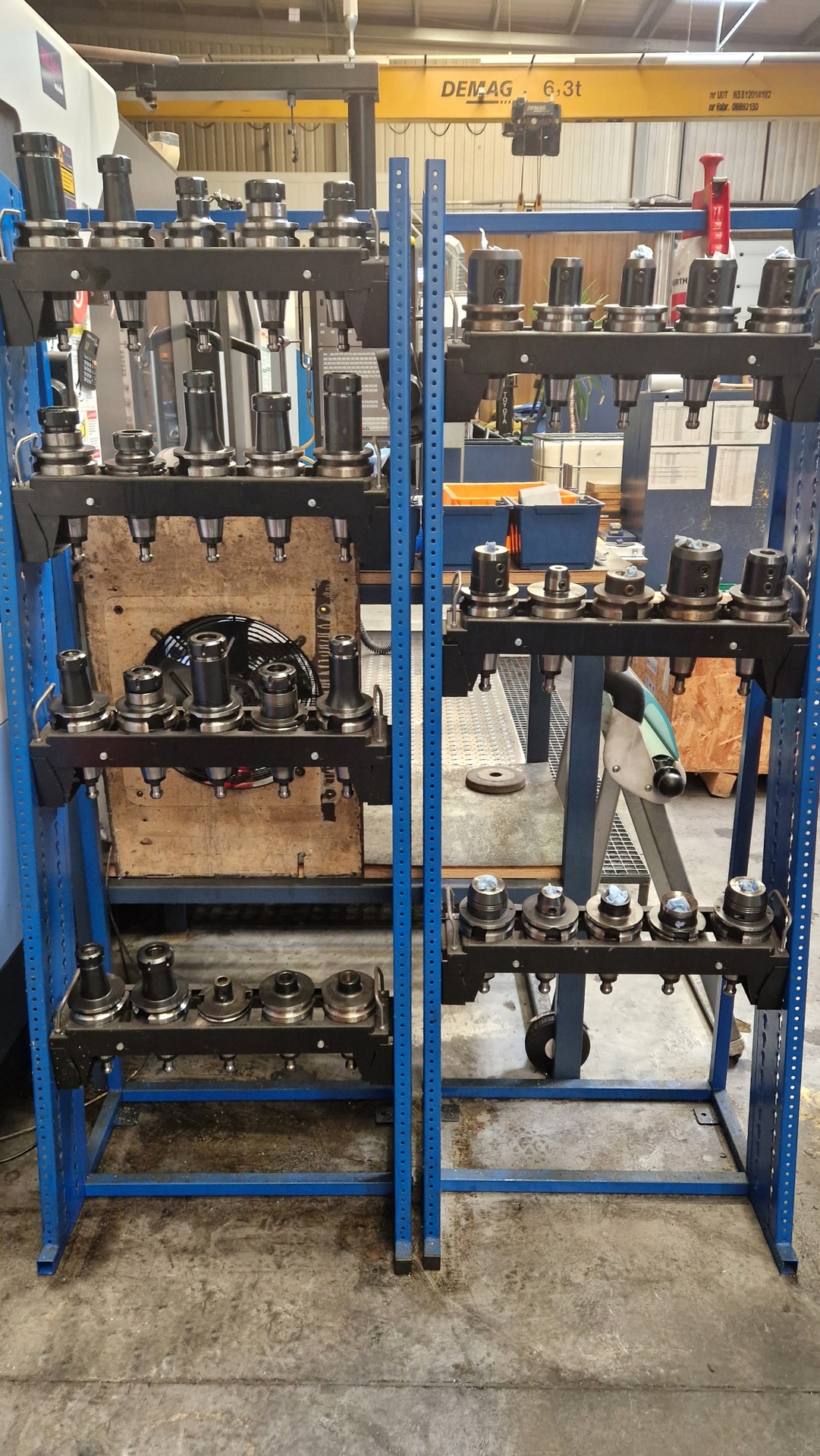

• narzędzia (imadła, oprawki itd.)
• pistolet do chłodziwa
• pistolet do sprężonego powietrza

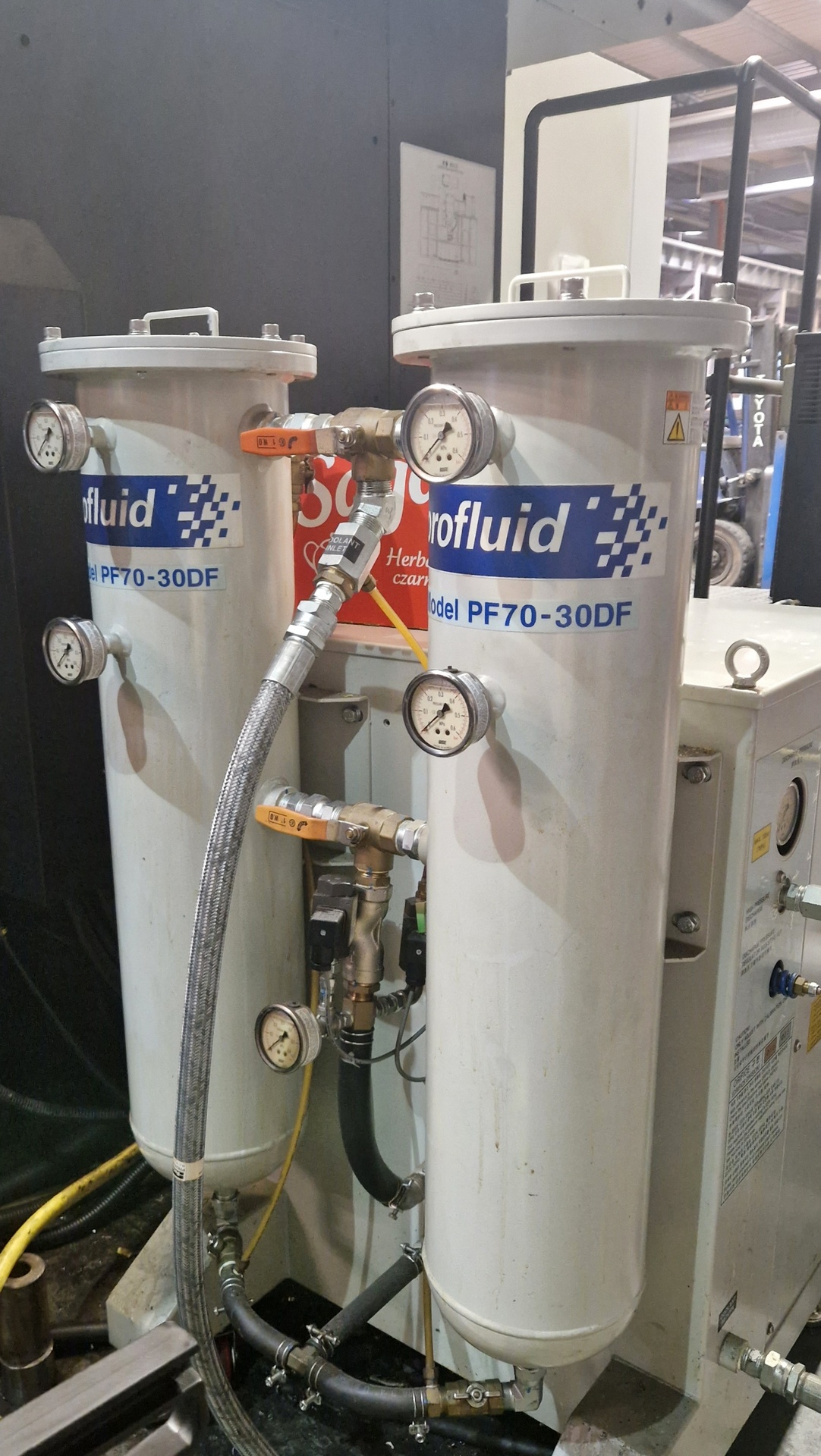

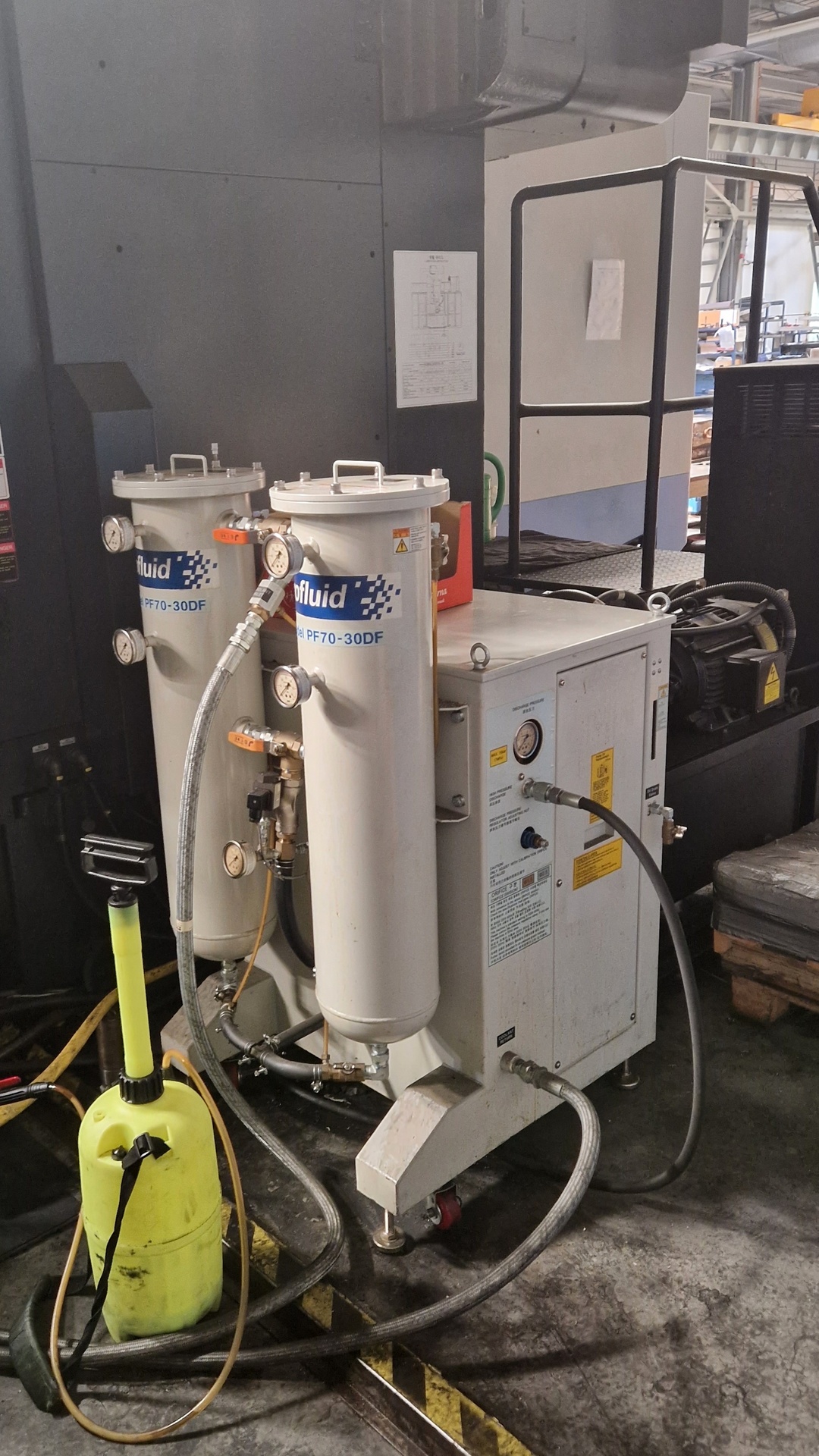

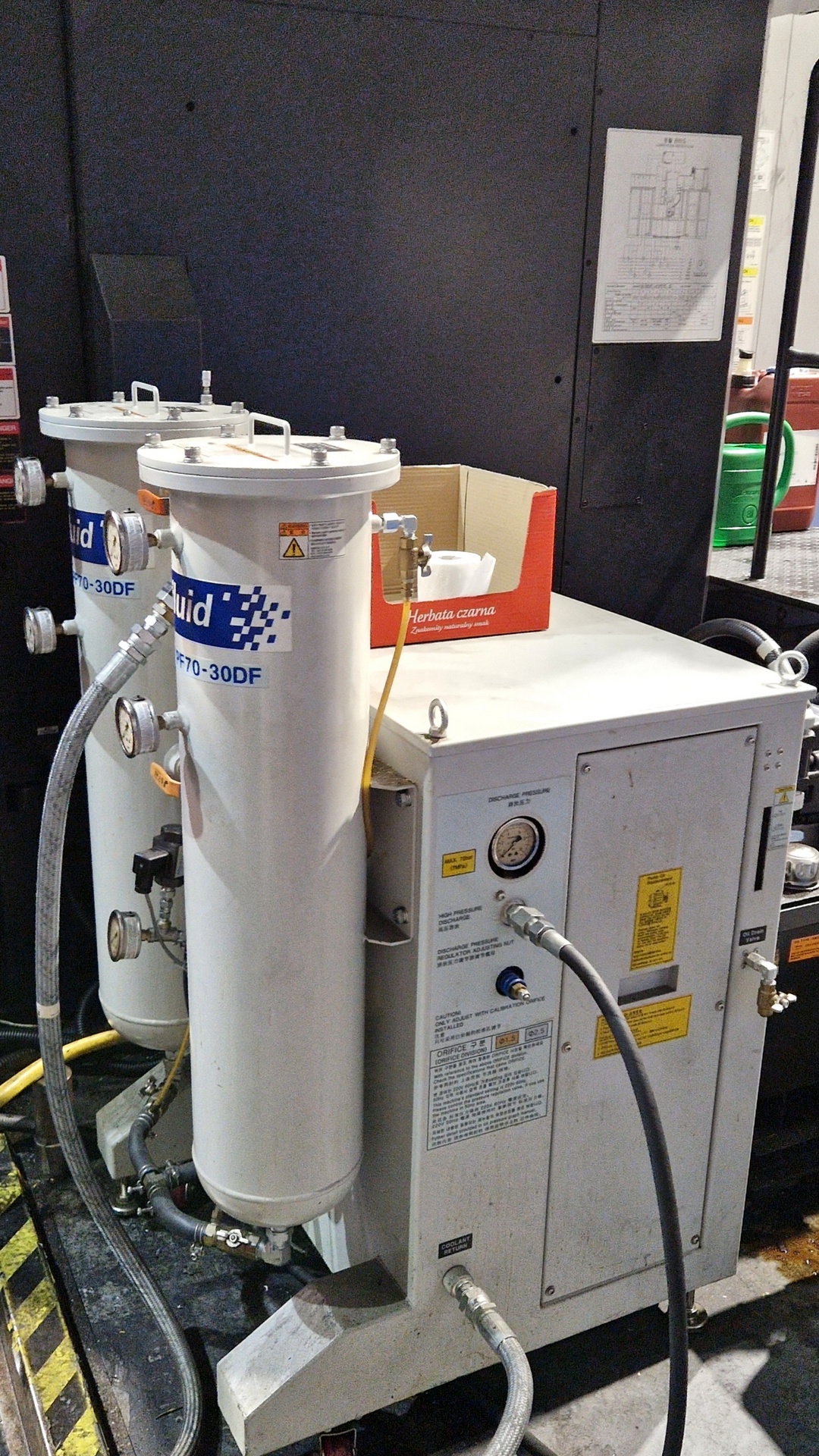

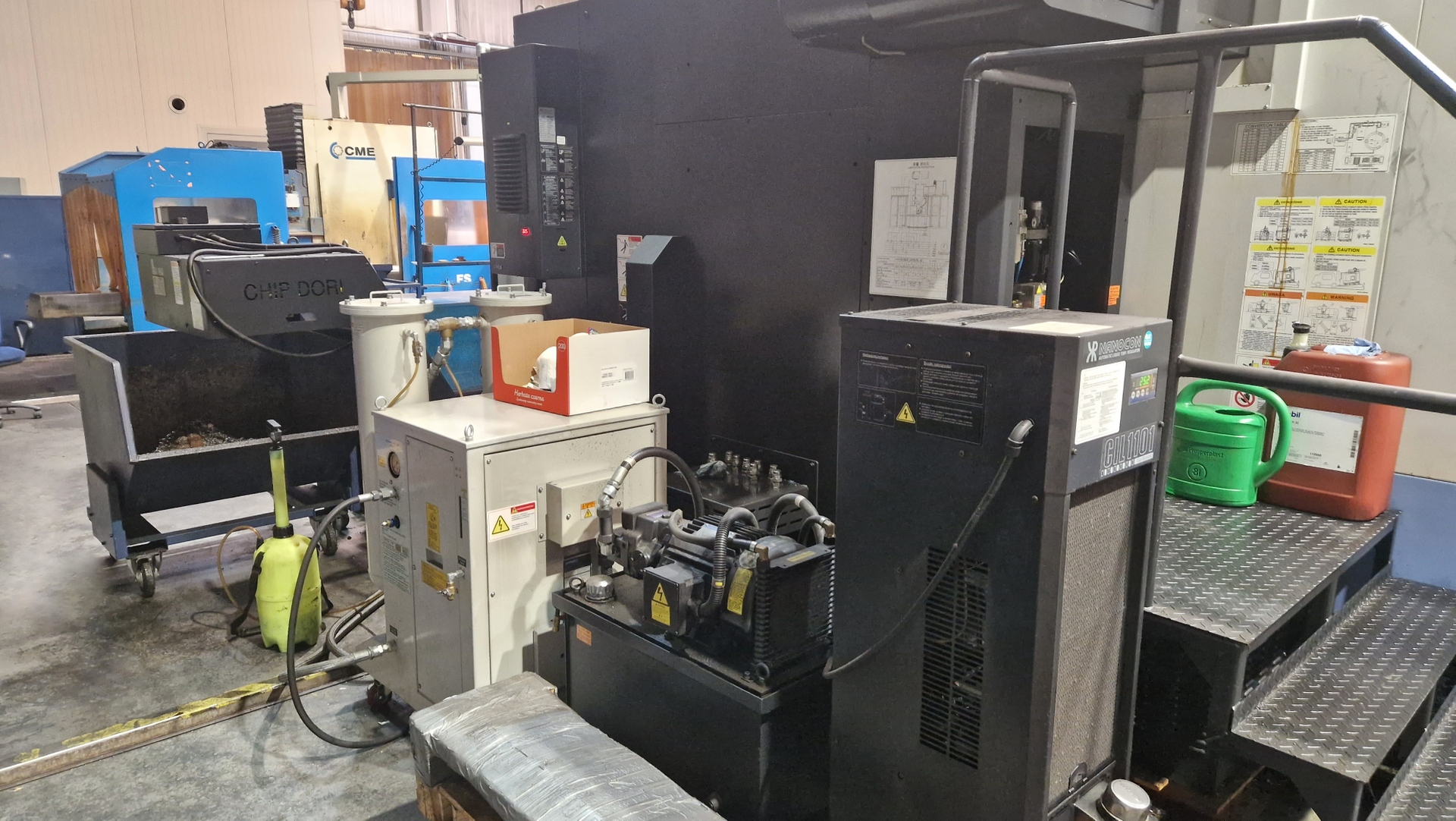

• pompa wysokociśnieniowa: PROFLUID PF70-30DF

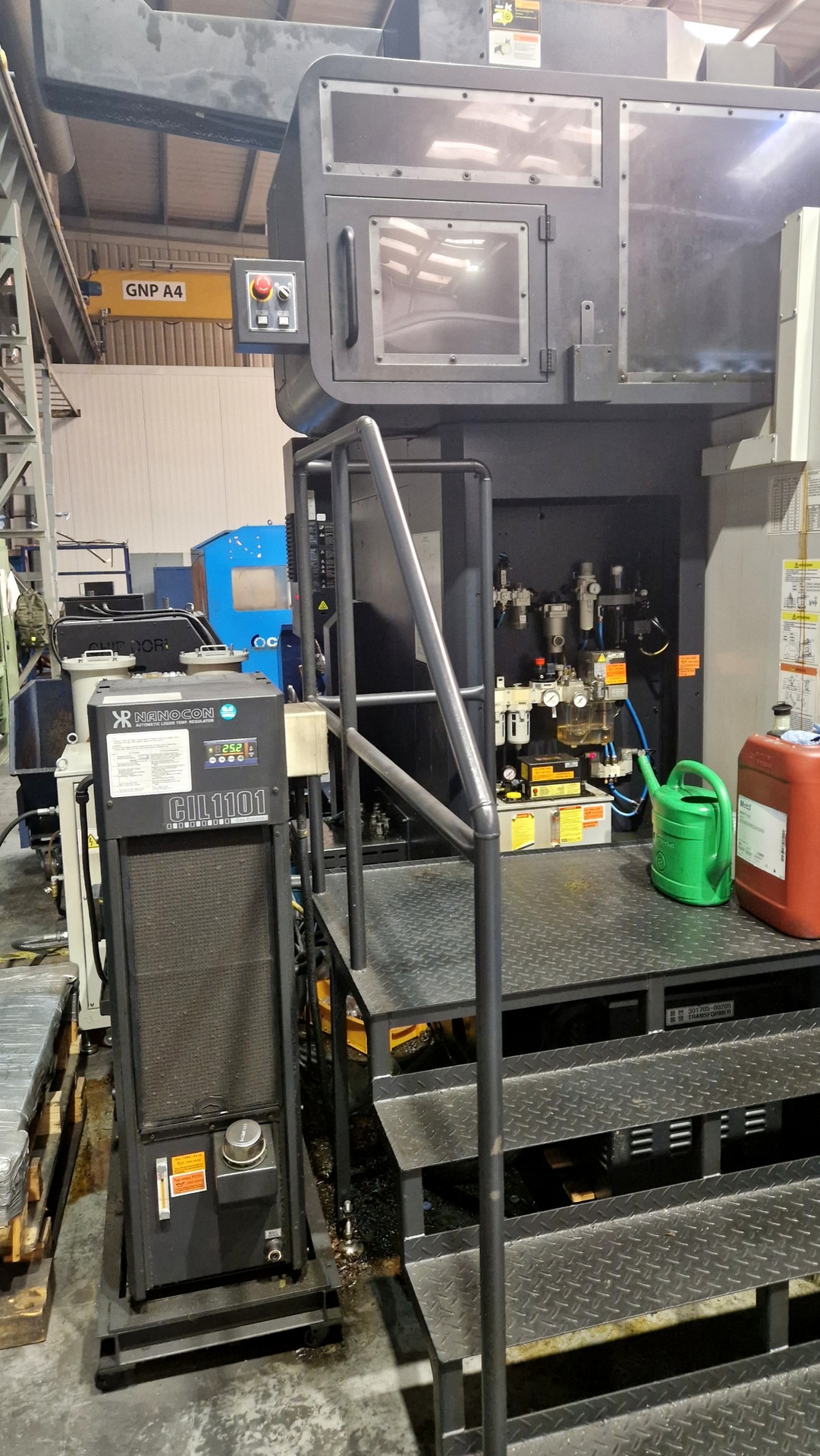

• chłodnica oleju: NANOCON CIL 1101
• separator oleju

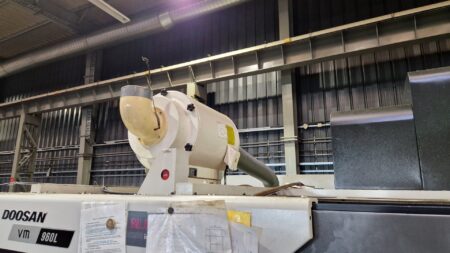

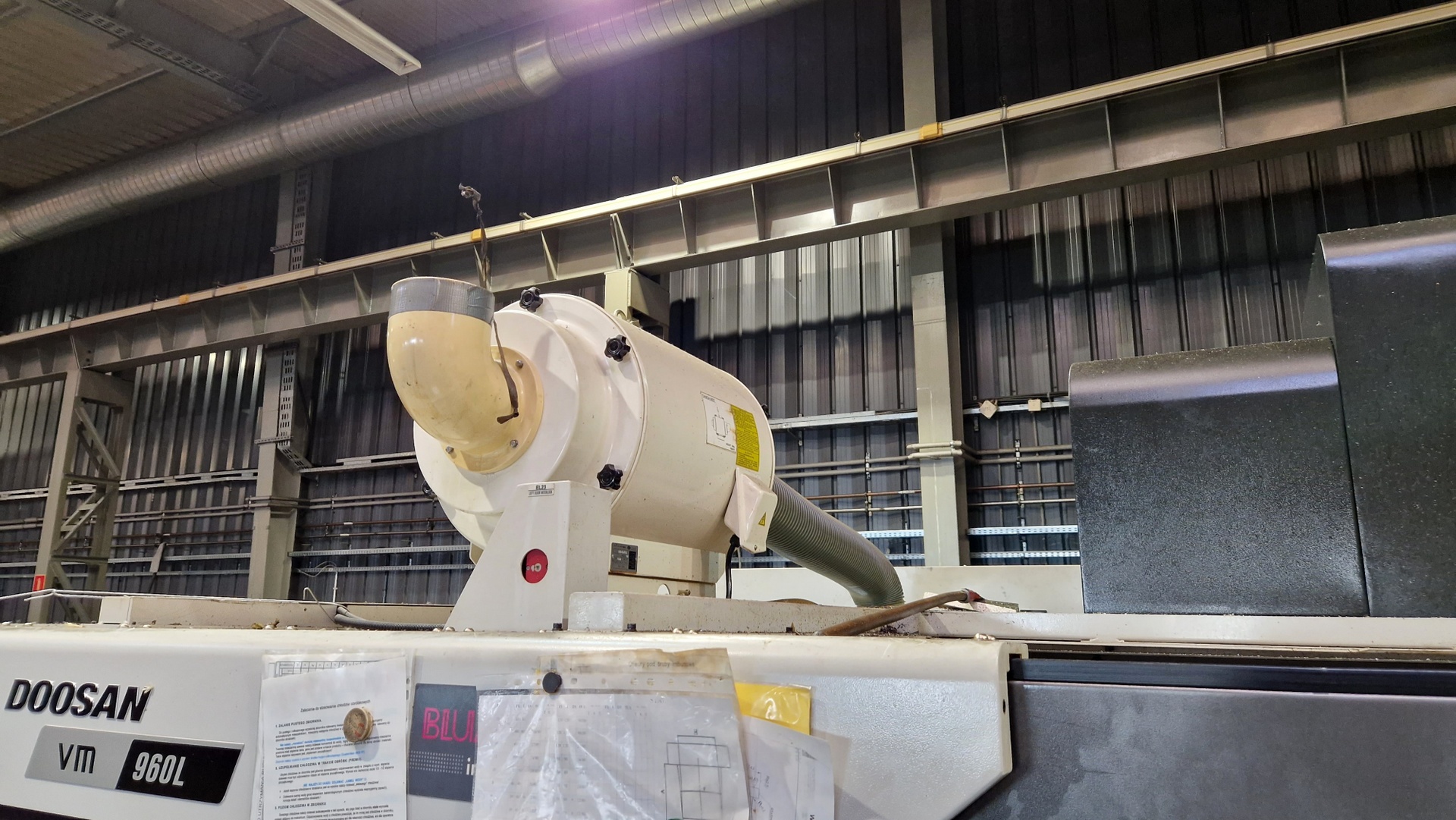

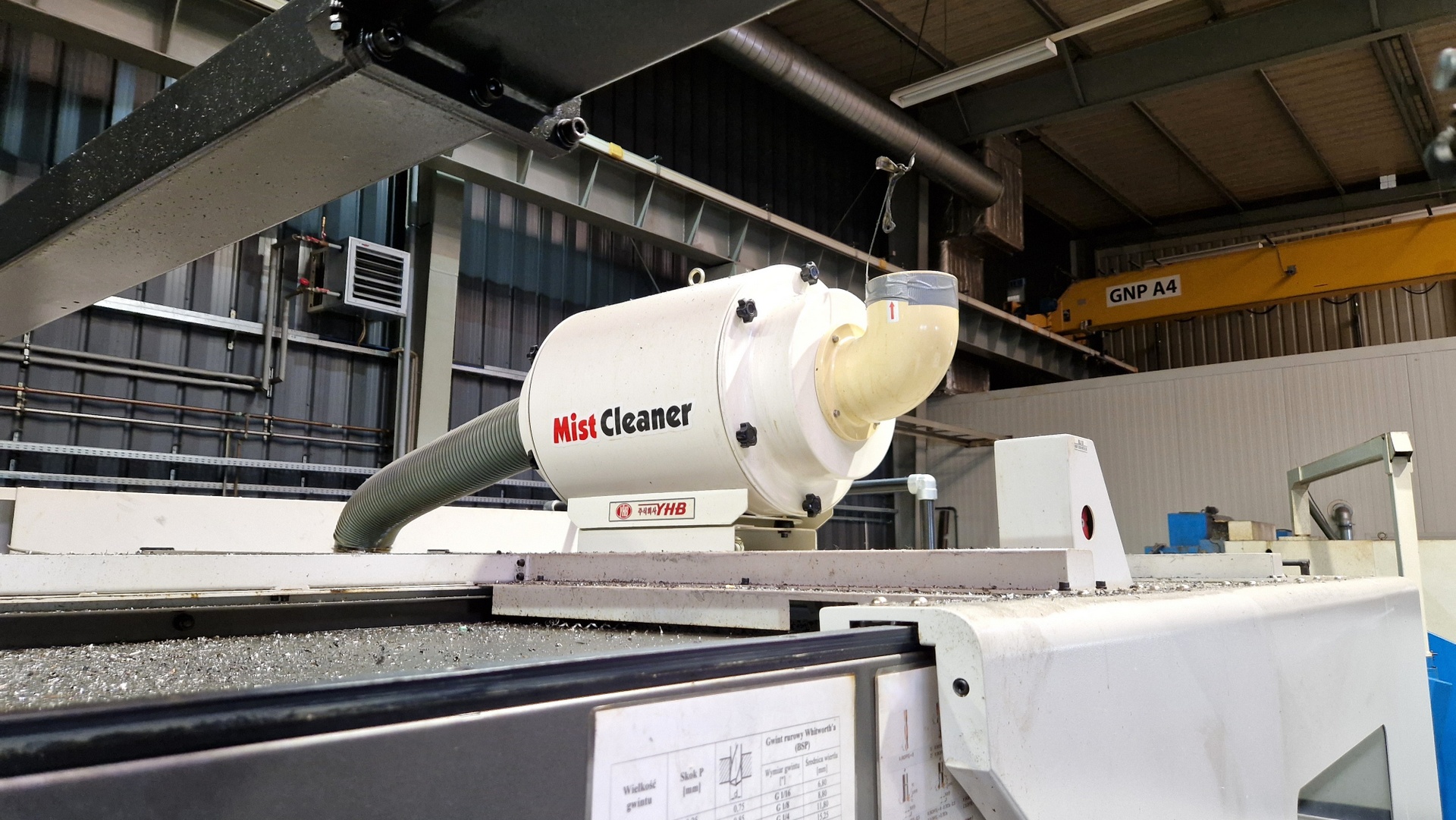

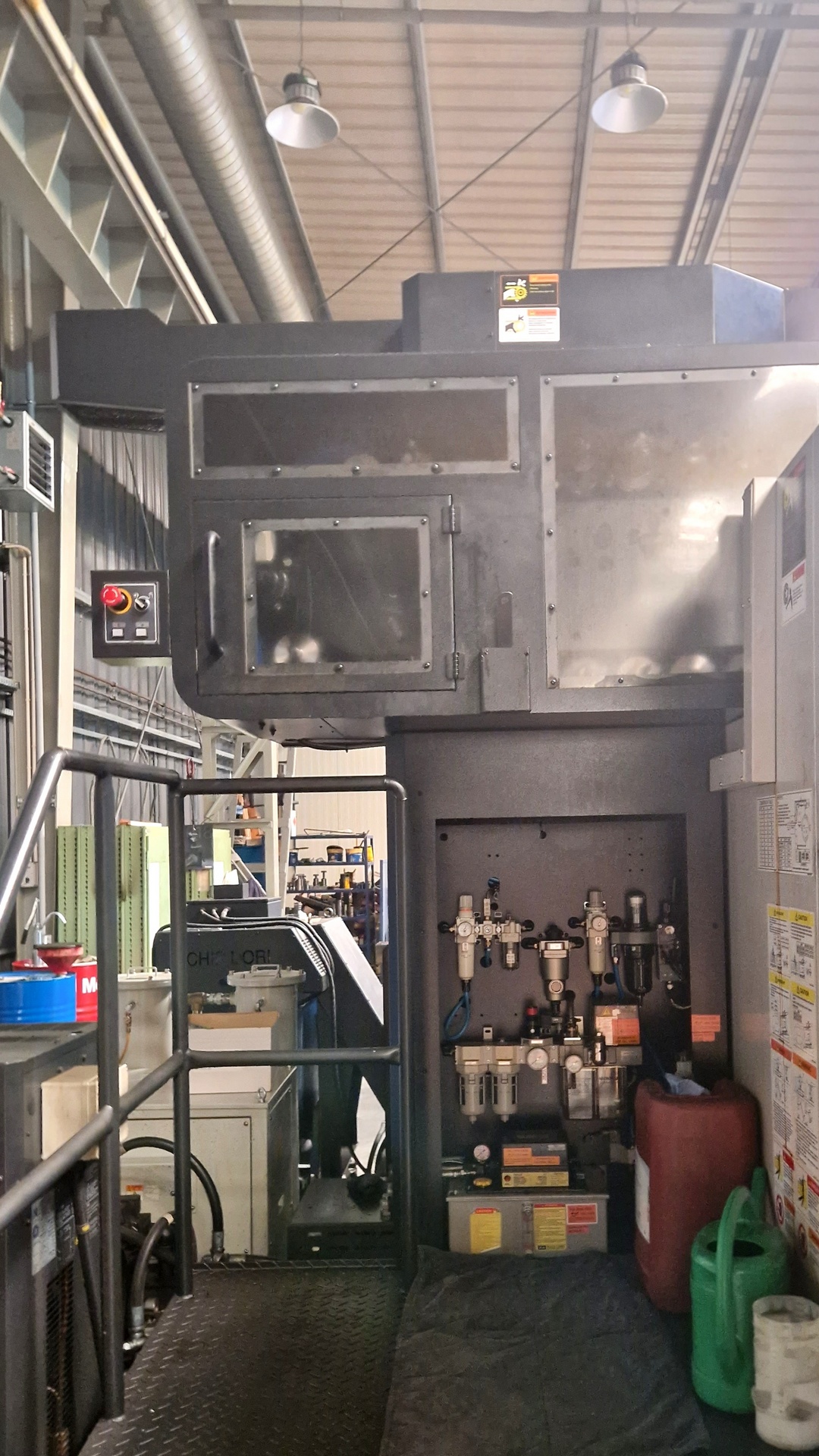

• odciąg mgły olejowej: YHB ECO Mist Cleaner
• system chłodzenia powietrzem: EMUGE
• układ centralnego smarowania

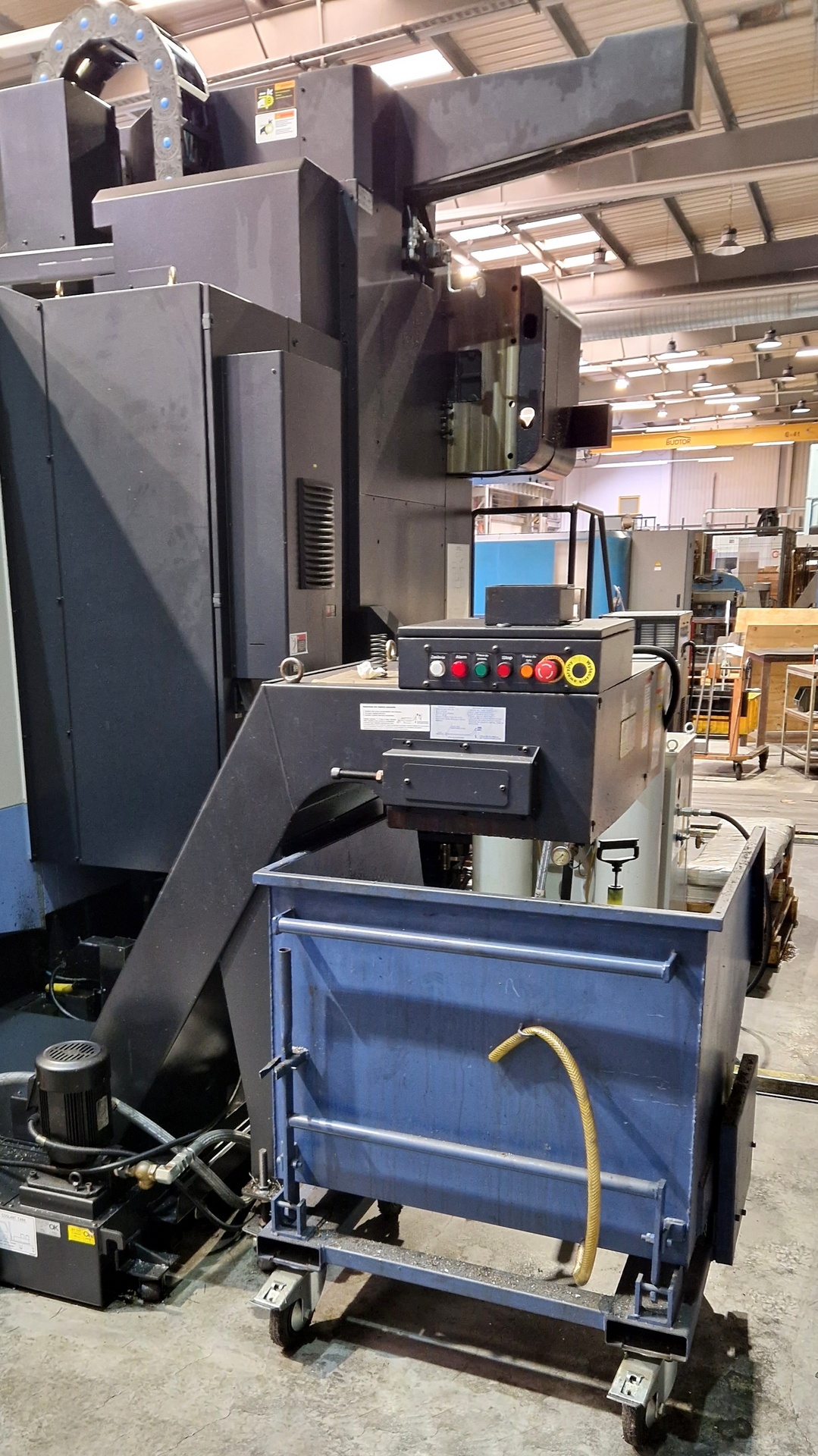

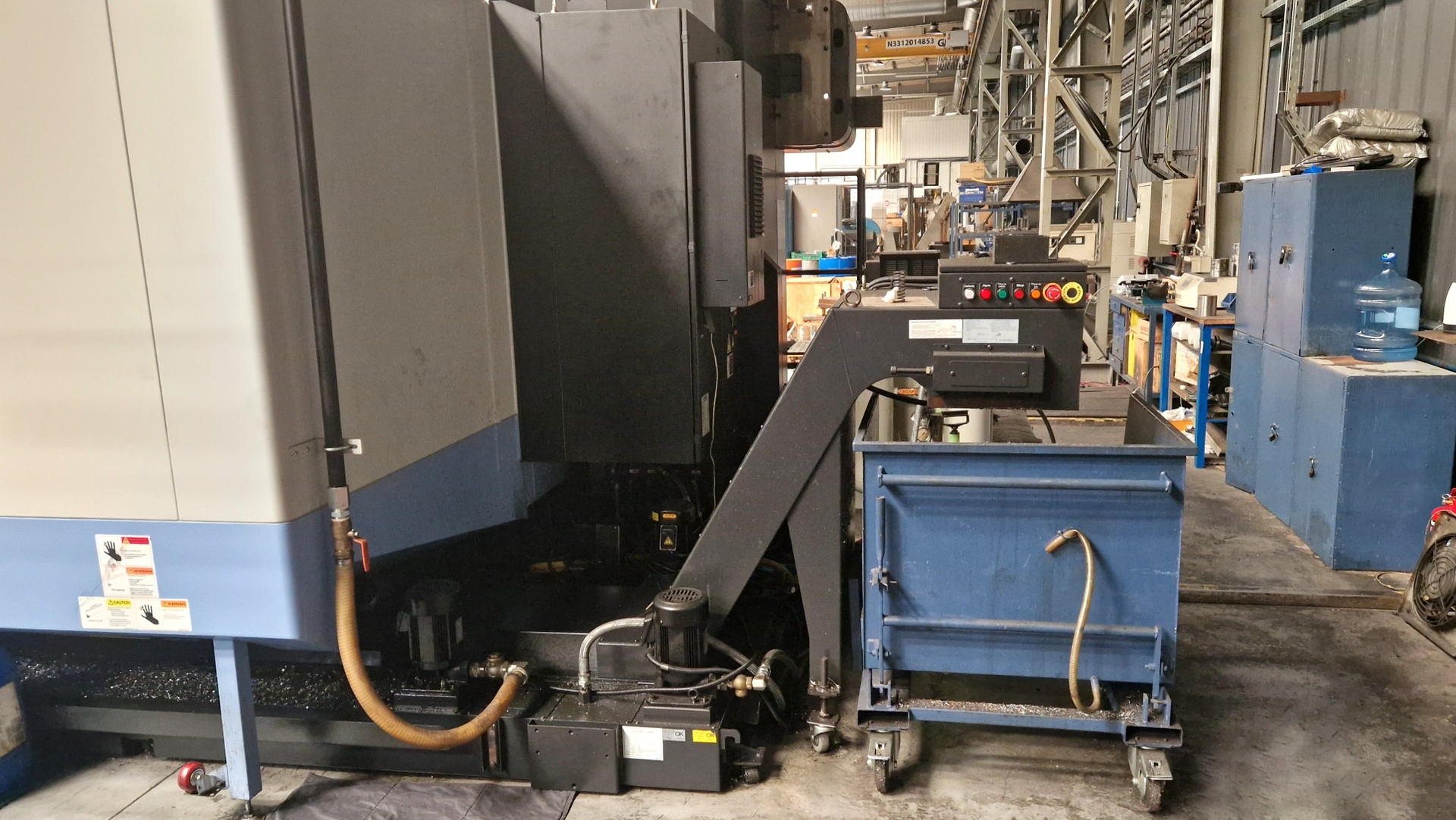

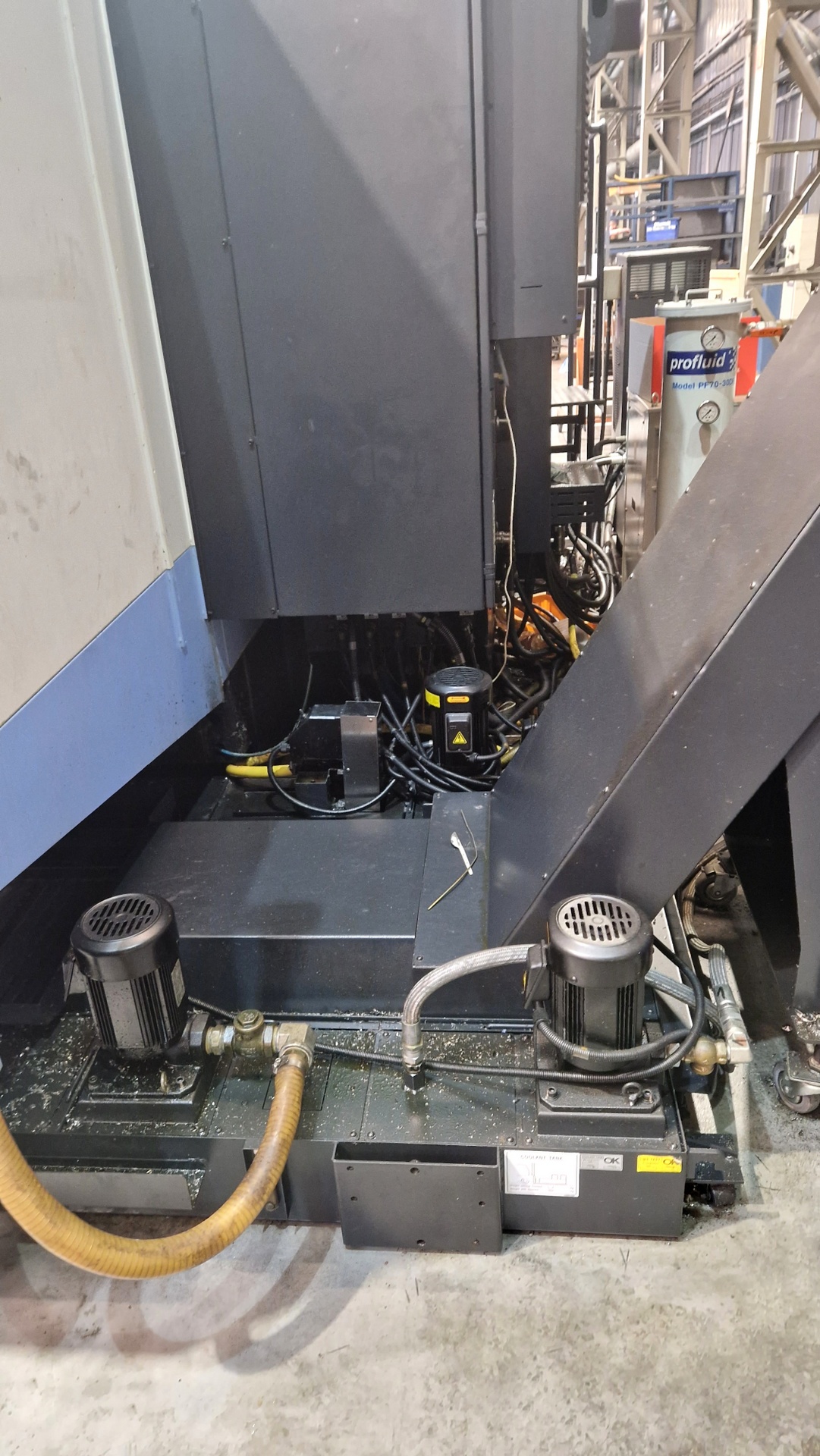

• taśmowy transporter wiórów

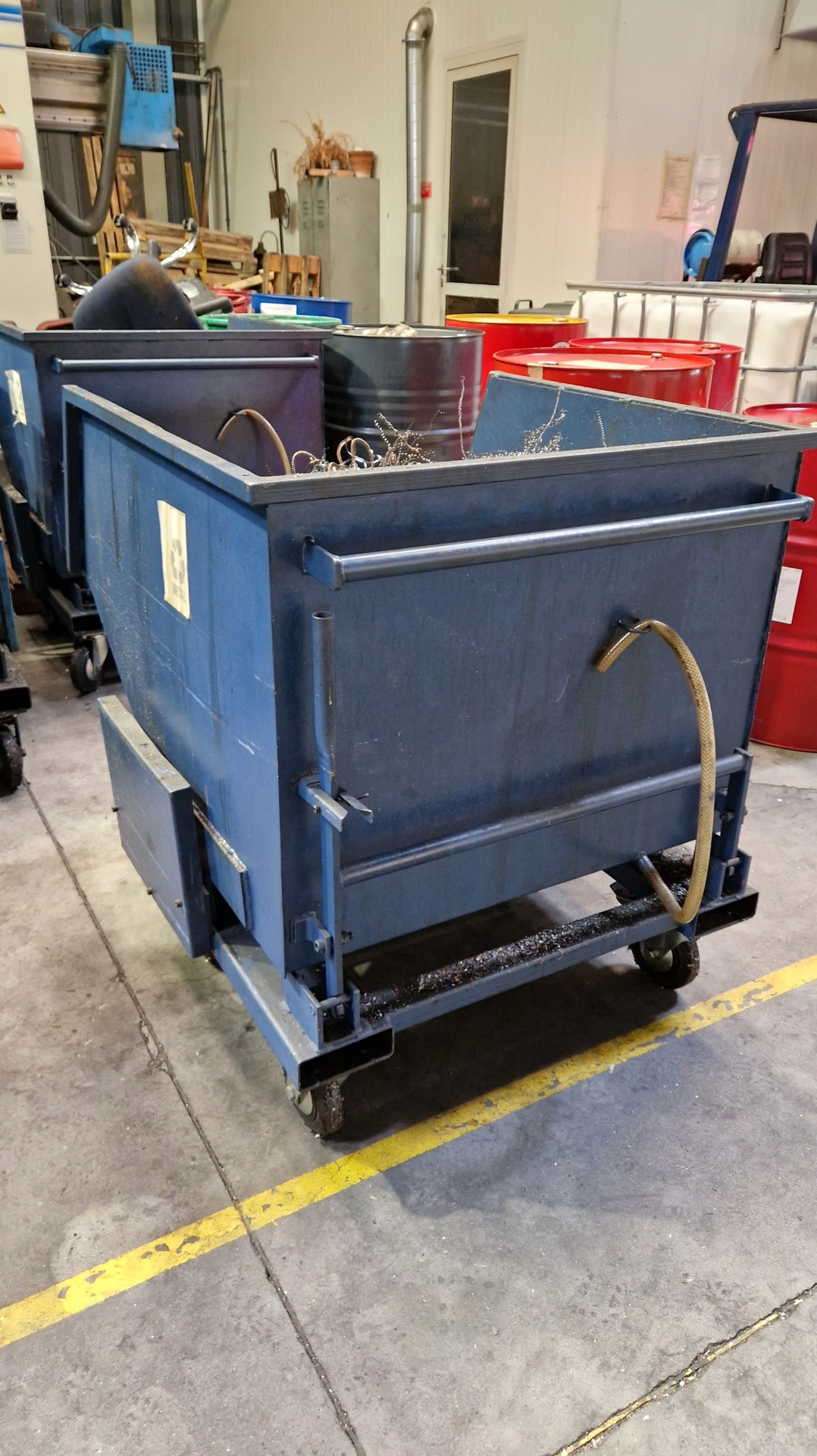

• wózek na wióry
• szafa elektryczna z chłodzeniem
• lampa sygnalizująca stan pracy maszyny
