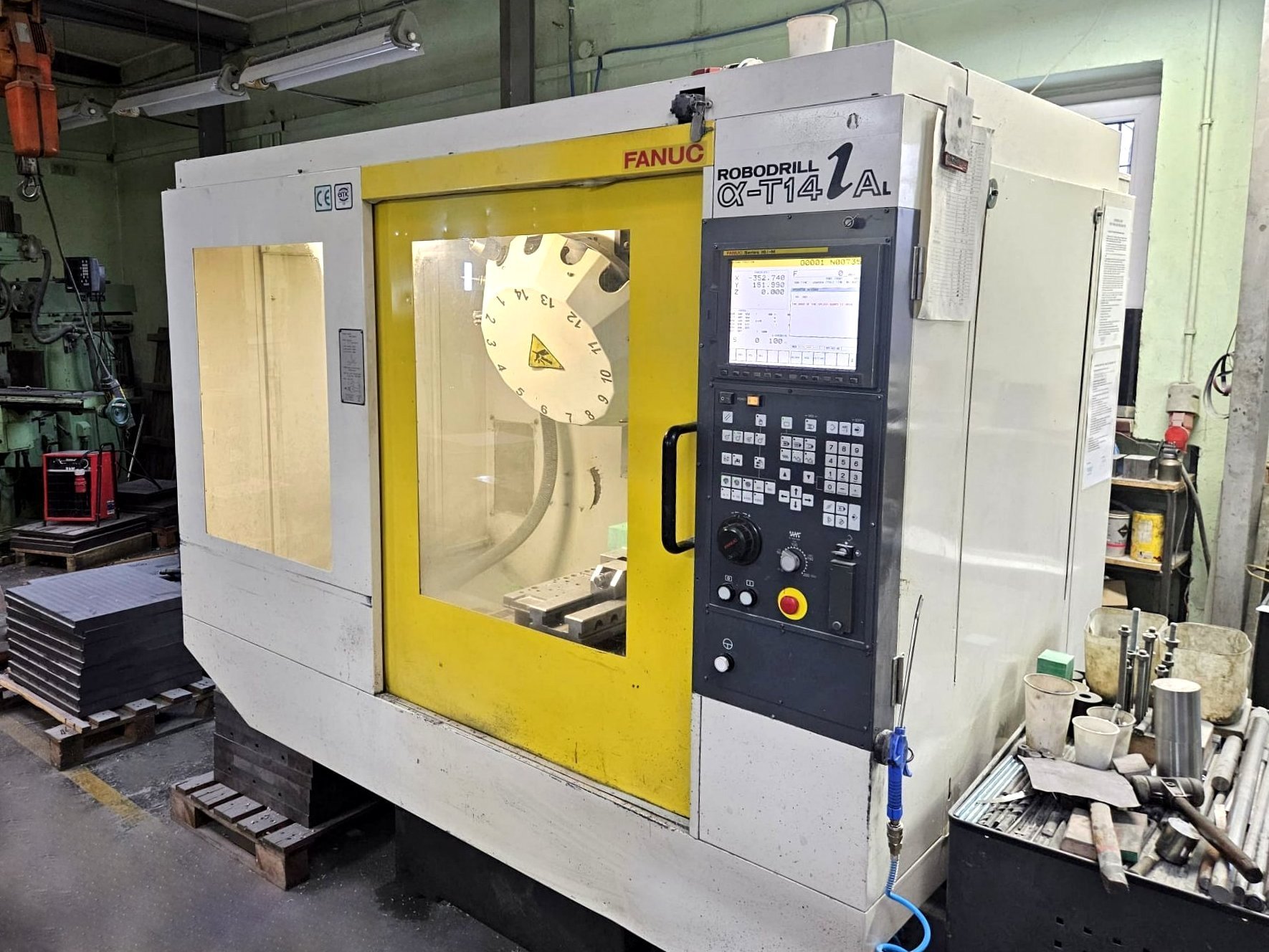

Centrum obróbcze CNC FANUC Robodrill ALPHA-T14iAL

Centrum obróbcze CNC FANUC Robodrill ALPHA-T14iAL zbudowane zostało w 2000 roku w Japonii przez FANUC Ltd. Maszyna przeznaczona do precyzyjnej obróbki detali o maksymalnej wadze 200 kg to doskonały wybór zarówno do produkcji jednostkowej, jak i seryjnej. Proces obróbczy realizowany jest wewnątrz dużej, w pełni oświetlonej przestrzeni roboczej za pomocą niezawodnego wrzeciona i narzędzi skrawających, pobieranych z 14-pozycyjnego rewolweru. Stożek wrzeciona czyszczony jest na bieżąco sprężonym powietrzem, w celu ochrony przed wiórami i działaniem środka chłodzącego. Stół roboczy oferuje dużą powierzchnię oraz trzy rowki T-owe, umożliwiające łatwy i szybki montaż osprzętu. Niezwykle stabilna konstrukcja wykonana z najwyższej jakości stali eliminuje z kolei wszelkie drgania i wibracje podczas wykonywanej obróbki. Całość dopełnia zaawansowane sterowanie CNC FANUC ze wszystkimi niezbędnymi funkcjami. Centrum obróbcze pionowe CNC FANUC Robodrill ALPHA T14iAL waży 1900 kg.

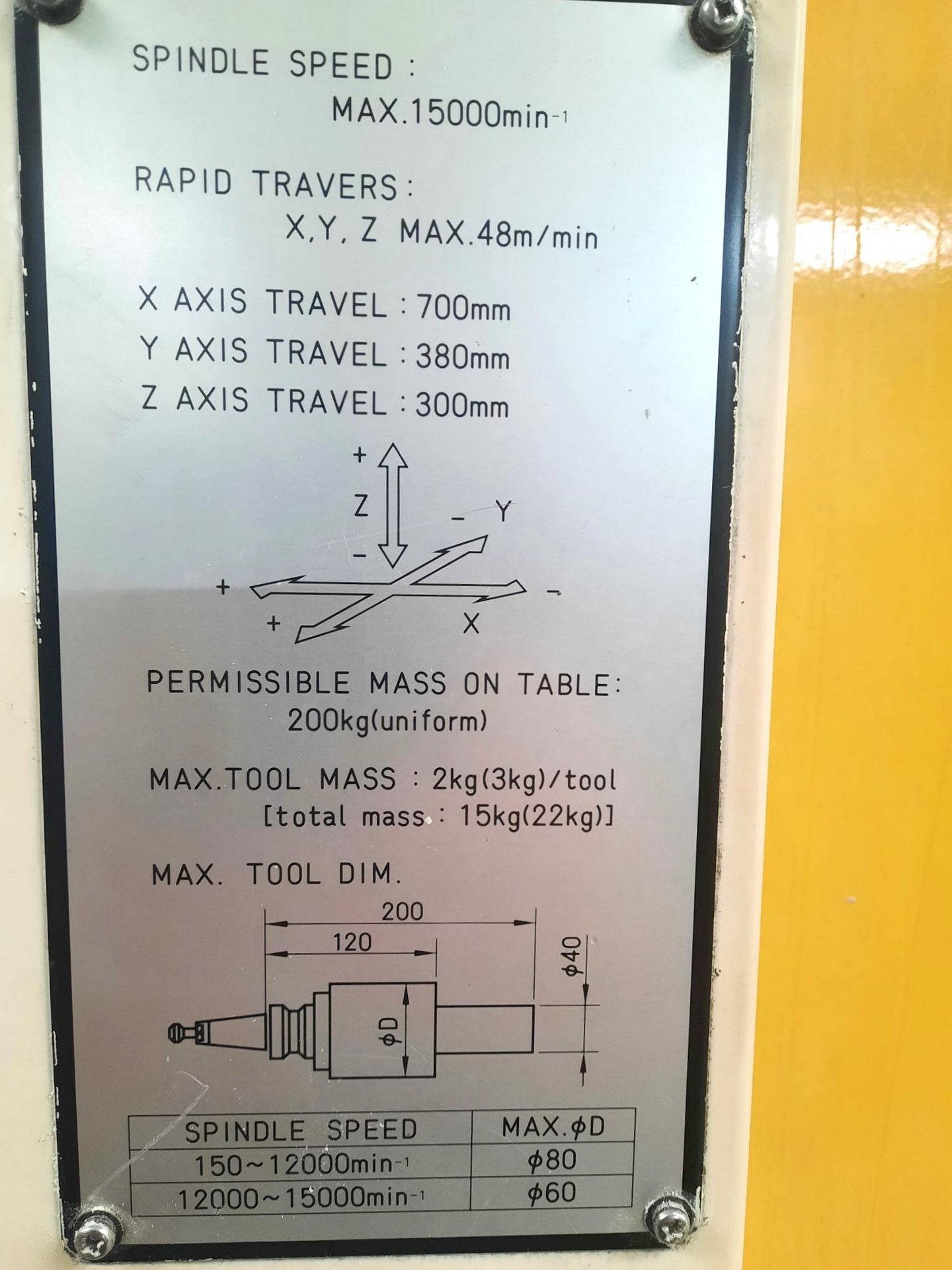

Specyfikacja techniczna frezarki CNC FANUC Robodrill ALPHA T14iAL

• sterownik CNC: FANUC Series 16i-M
• posuw w osi X/Y/Z: 700/380/300 mm
• posuw przyśpieszony w osi X,Y,Z: 48 m/min
• prędkość posuwu roboczego: 1-15000 mm/min
• wymiary stołu roboczego (dł. x szer.): 850 x 390 mm
• maksymalny ciężar detalu: 200 kg
• maksymalna prędkość obrotowa wrzeciona: 15000 obr/min
• minimalna prędkość obrotowa wrzeciona: 80 obr/min
• stożek wrzeciona: 7/24
• moc napędu wrzeciona (rozruch/ praca ciągła): 5,5/3,7 kW
• system przedmuchu stożka wrzeciona sprężonym powietrzem
• 14-pozycyjna głowica rewolwerowa
• rodzaj narzędzi: MAS BT30/ MAS PT30T-1 (45°)
• maksymalna średnica narzędzia: 80 mm
• maksymalna długość narzędzia: 250 mm
• całkowita waga wszystkich narzędzi (narzędzie 2 kg): 15 kg
• całkowita waga wszystkich narzędzi (narzędzie 3 kg): 22 kg
• czas wymiany narzędzia (narzędzie 2 kg): 1 s
• czas wymiany narzędzia (narzędzie 3 kg): 1,4 s
• odległość od oprawki narzędziowej do powierzchni stołu roboczego: 250-550 mm
• dokładność pozycjonowania osi: ± 0,003 mm/300 mm
• powtarzalność pozycjonowania: ± 0,002 mm
• liczba rowków T-owych: 3
• szerokość rowków T-owych: 14
• rozstaw rowków T-owych: 125 mm
• ciśnienie sprężonego powietrza: 490 Pa
• zużycie sprężonego powietrza: 100 l/min
• zasilanie: 3x 200 V; 50/60 Hz
• gabaryty (dł .x szer. x wys.): 1585 x 1907 x 2218 mm
• ciężar maszyny Robodrill ALPHA T14iAL: 1900 kg
