Centrum obróbcze pionowe CNC BMEI BV100

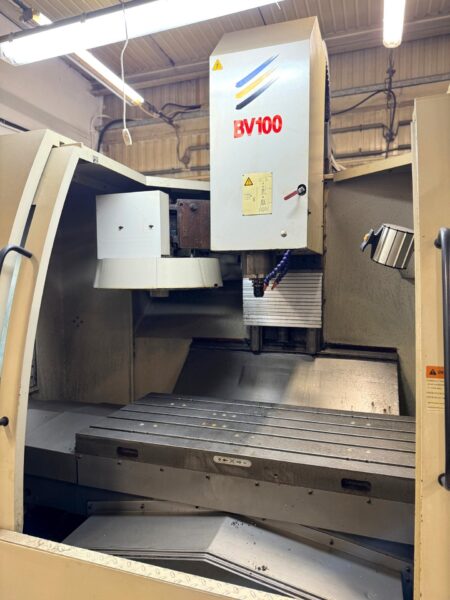

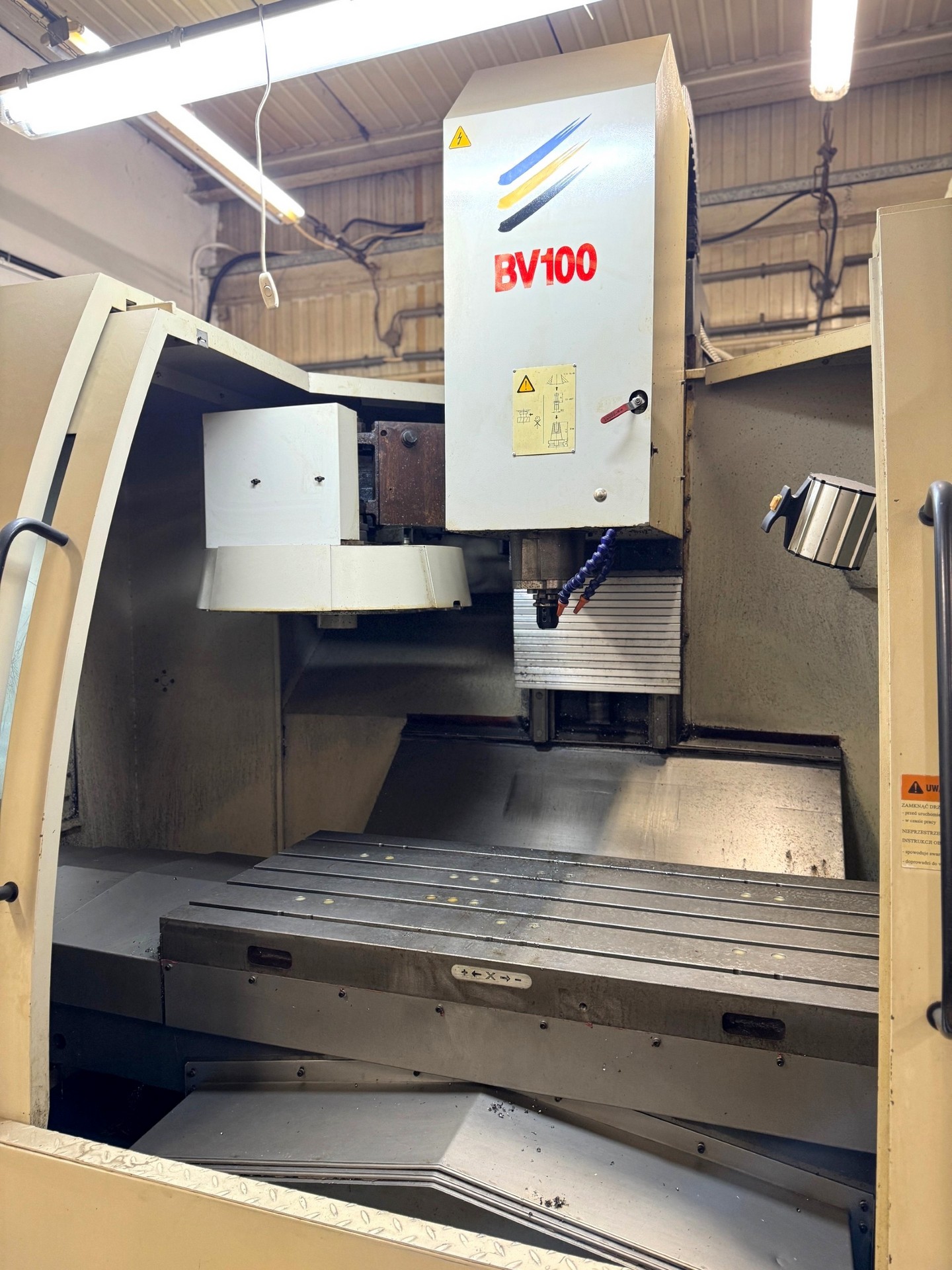

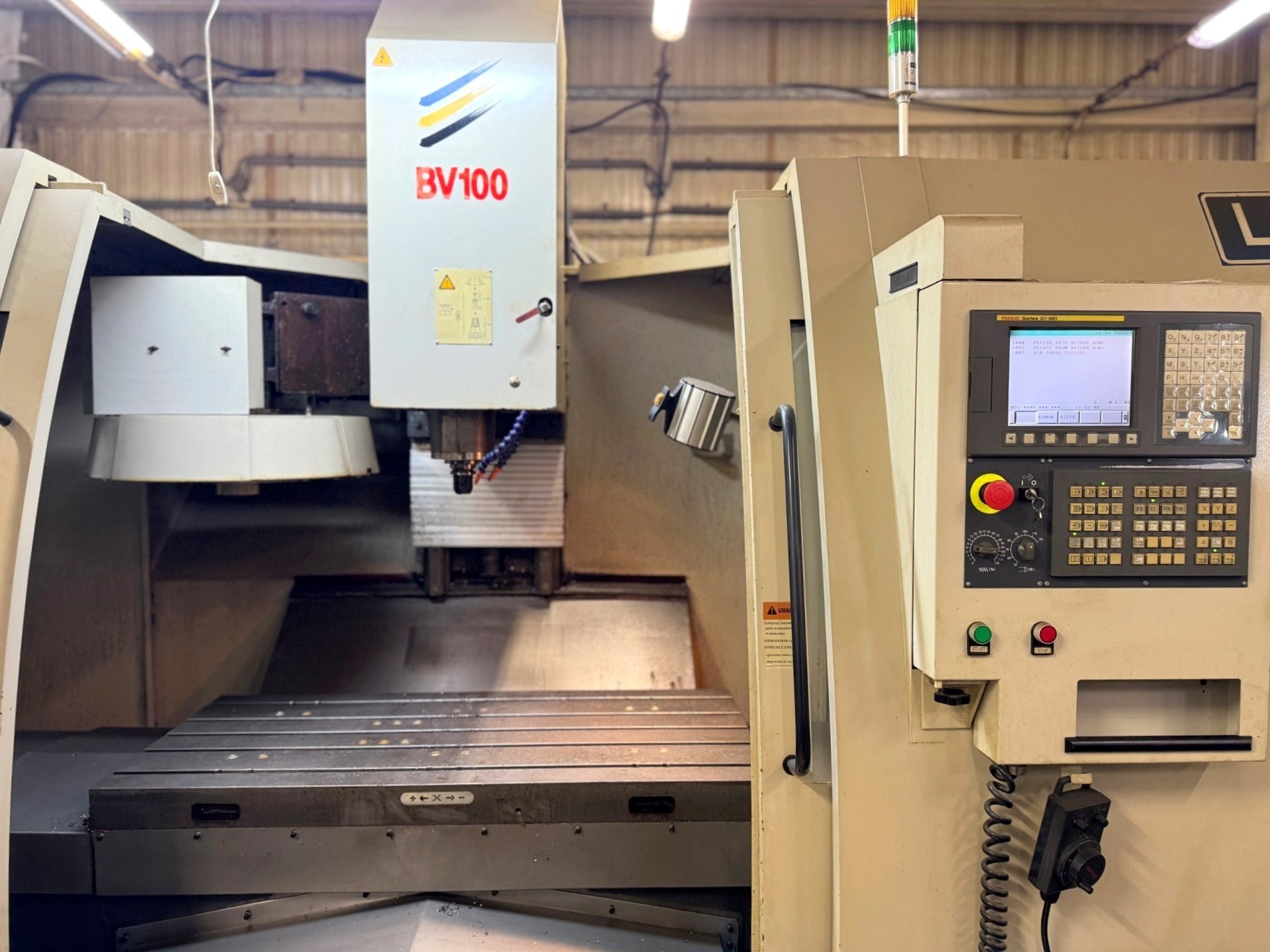

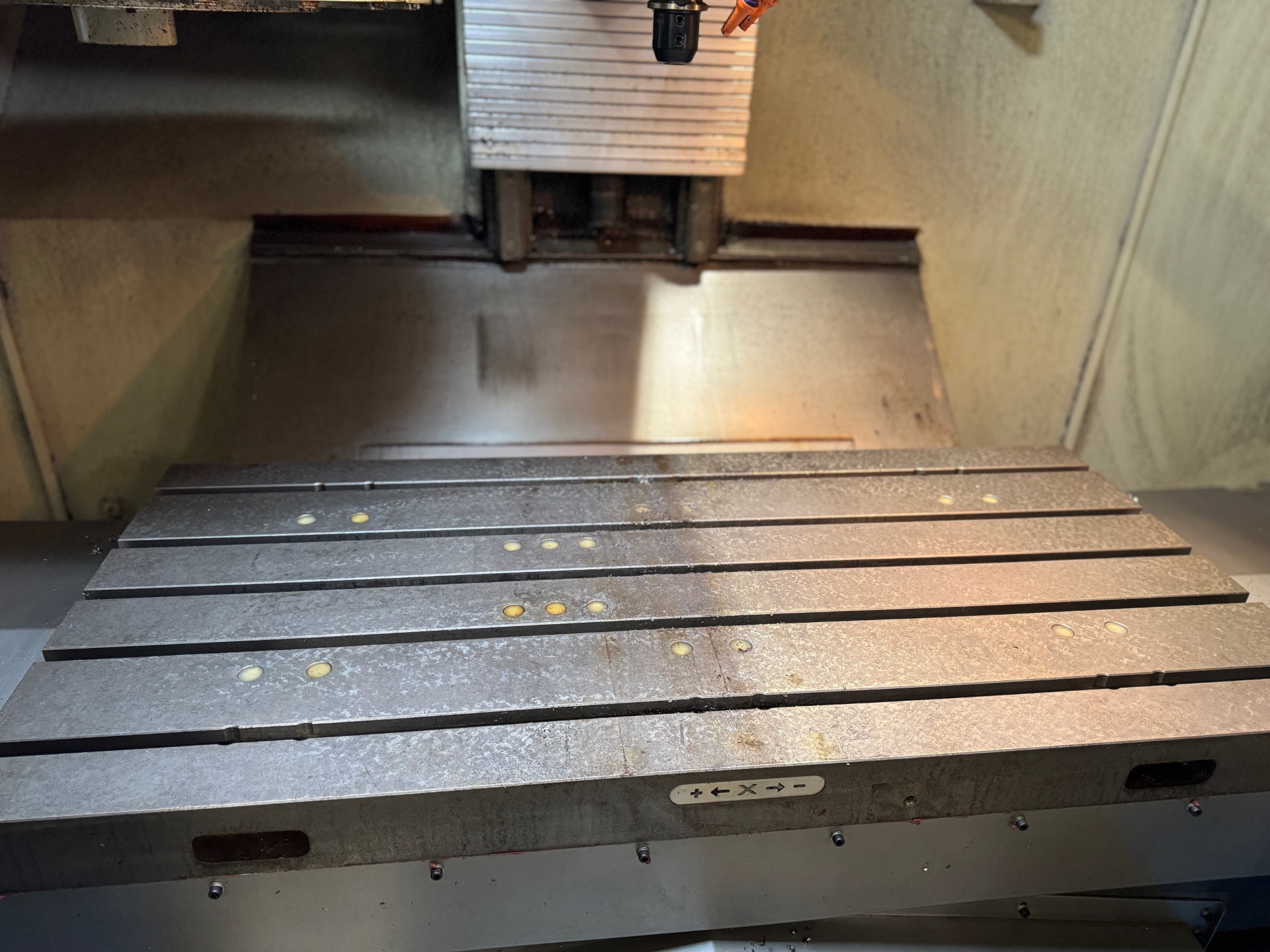

Centrum obróbcze pionowe CNC BMEI BV100 zbudowane zostało w 2007 roku w Chinach przez BMEI CO., LTD. Maszyna znajduje zastosowanie w precyzyjnej obróbce detali o maksymalnej wadze 700 kg. Proces obróbczy realizowany jest wewnątrz dużej przestrzeni roboczej, która została w pełni zmaksymalizowana w celu zapewnienia swobody przeprowadzonych operacji. Wewnątrz niej znajduje się stabilny stół roboczy o długości 1300 mm i szerokości 610 mm z pięcioma rowkami T-owymi, przeznaczonymi do szybkiego i łatwego montażu oprzyrządowania. Wrzeciono napędzane przez silnik o wysokiej mocy osiąga prędkość obrotową na poziomie aż 15000 obr/min i porusza się w trzech osiach X,Y,Z o posuwach wynoszących kolejno 1050 mm, 510 mm oraz 560 mm. Pojemny, 21-pozyjny magazyn narzędzi umożliwia z kolei przechowywanie dużej ilości narzędzi o maksymalnej średnicy 160 mm. Krótki czas wymiany narzędzi, trwający zaledwie 6 sekund, ogranicza przestoje maszyny do minimum. Całość uzupełnia zaawansowany sterownik CNC marki FANUC, w którym nawet najbardziej skomplikowane programy obróbcze tworzone są w zaledwie kilku krokach. Centrum obróbcze CNC BMEI BV 100 oferowane jest wraz z urządzeniem chłodzącym marki TONGFEI. Całkowita waga maszyny wynosi około 6500 kg.

Specyfikacja techniczna frezarki CNC BMEI BV100

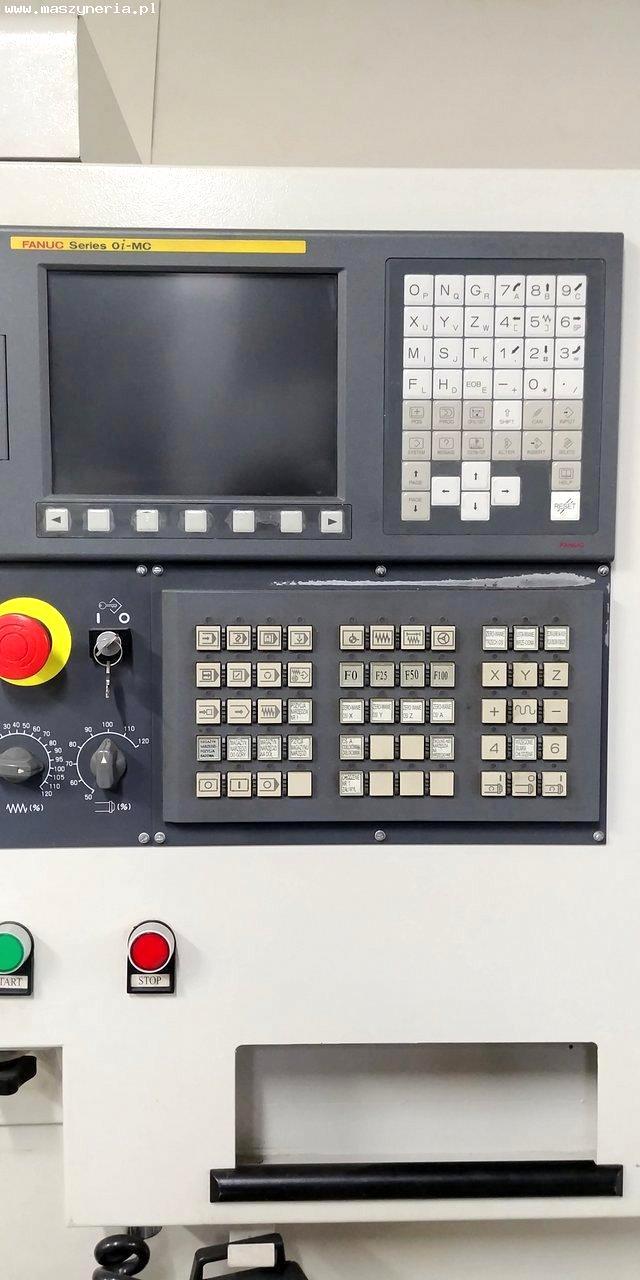

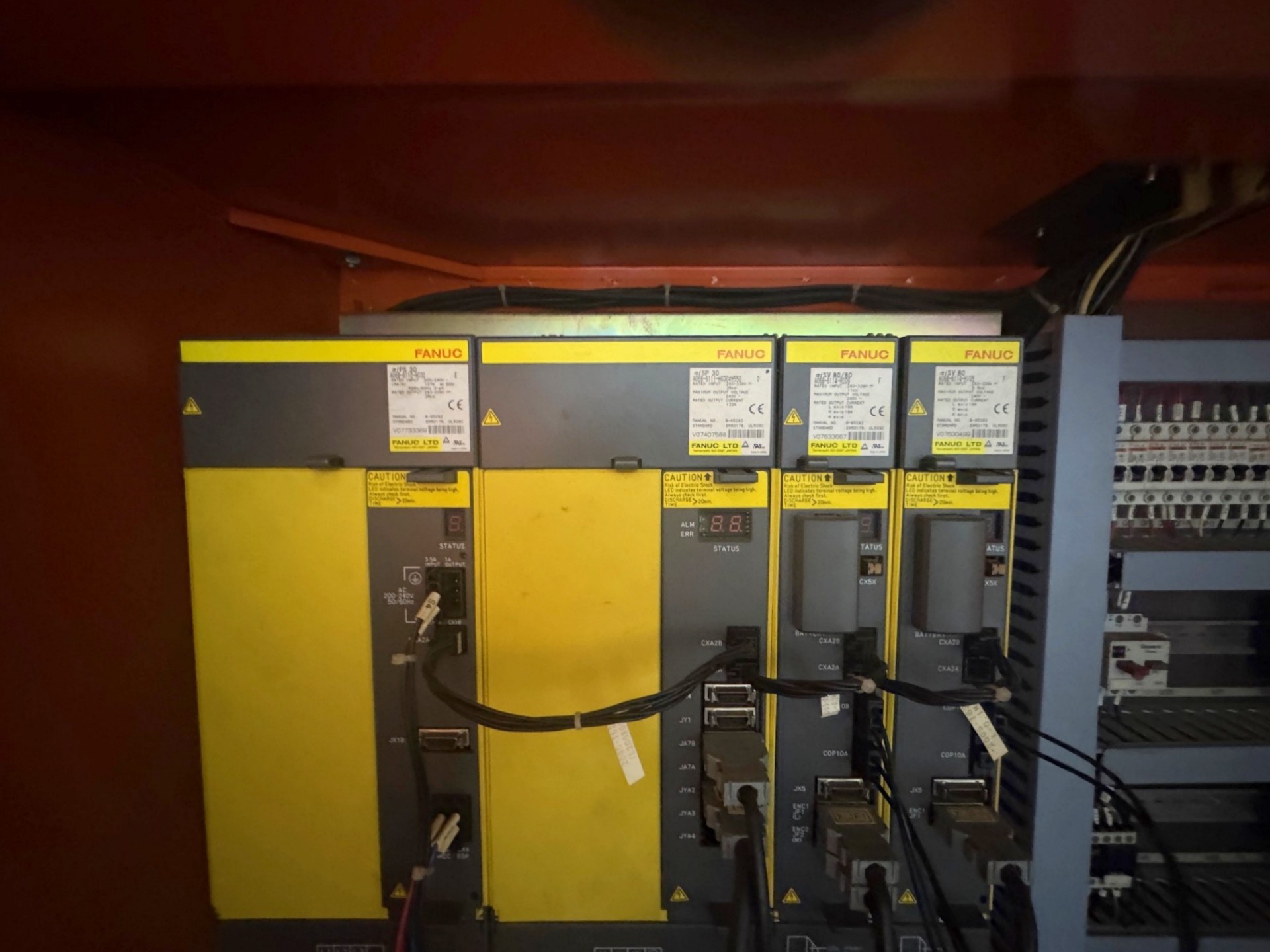

• sterownik CNC: FANUC Series 0i-MC
• posuw w osi X/Y/Z: 1050/510/560 mm
• posuw przyśpieszony w osi X,Y,Z: 24000 mm/min
• prędkość posuwu roboczego: 3-15000 mm/min
• wymiary stołu roboczego (dł. x szer.): 1300 x 610 mm
• maksymalny ciężar detalu: 700 kg
• maksymalna prędkość obrotowa wrzeciona: 15000 obr/min
• minimalna prędkość obrotowa wrzeciona: 60 obr/min
• średnica wrzeciona: 70 mm
• stożek wrzeciona: 7/24 No 40
• odległość od końcówki wrzeciona do powierzchni stołu roboczego: 152-712 mm
• odległość od osi wrzeciona do przedniej kolumny: 563,4 mm
• 21-pozycyjny magazyn narzędzi
• maksymalna średnica narzędzia (sąsiednie pozycje zajęte/ sąsiednie pozycje puste): 80/160 mm
• maksymalna długość narzędzia: 304 mm
• maksymalna waga pojedynczego narzędzia: 6,8 kg
• maksymalna waga wszystkich narzędzi w magazynie: 68 kg
• zmiana narzędzia: wybór dowolny
• czas zmiany narzędzia: 6 s
• liczba rowków T-owych: 5
• szerokość rowków T-owych: 18 mm
• rozstaw rowków T-owych: 100×125 mm

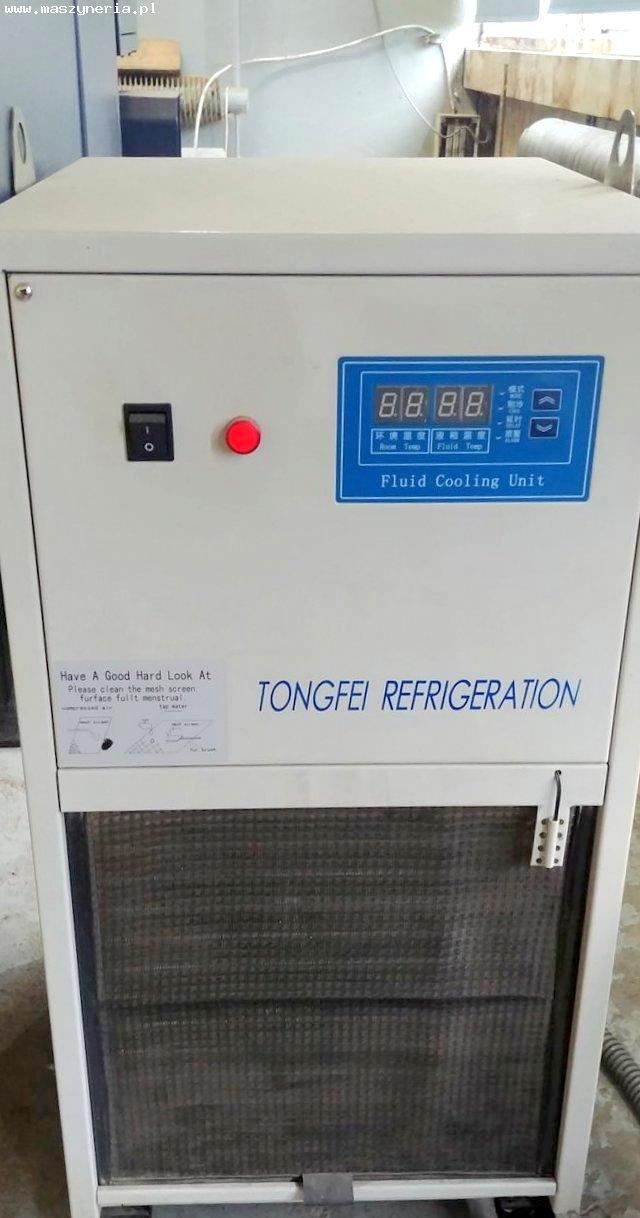

• urządzenie chłodzące (chiller): TONGFEI
• lampa LED sygnalizująca stan pracy maszyny
• moc napędów osi X,Y: 3 kW
• moc napędów osi Z: 4 kW
• ciśnienie robocze sprężonego powietrza: 0,6 MPa
• moc silnika głównego: 18,5/22 kW
• zasilanie: 3x 400 V; 50 Hz
• gabaryty (dł. x szer. x wys.): 3282 x 2347 x 3018 mm
• ciężar maszyny BMEI BV100: ok. 6500 kg
