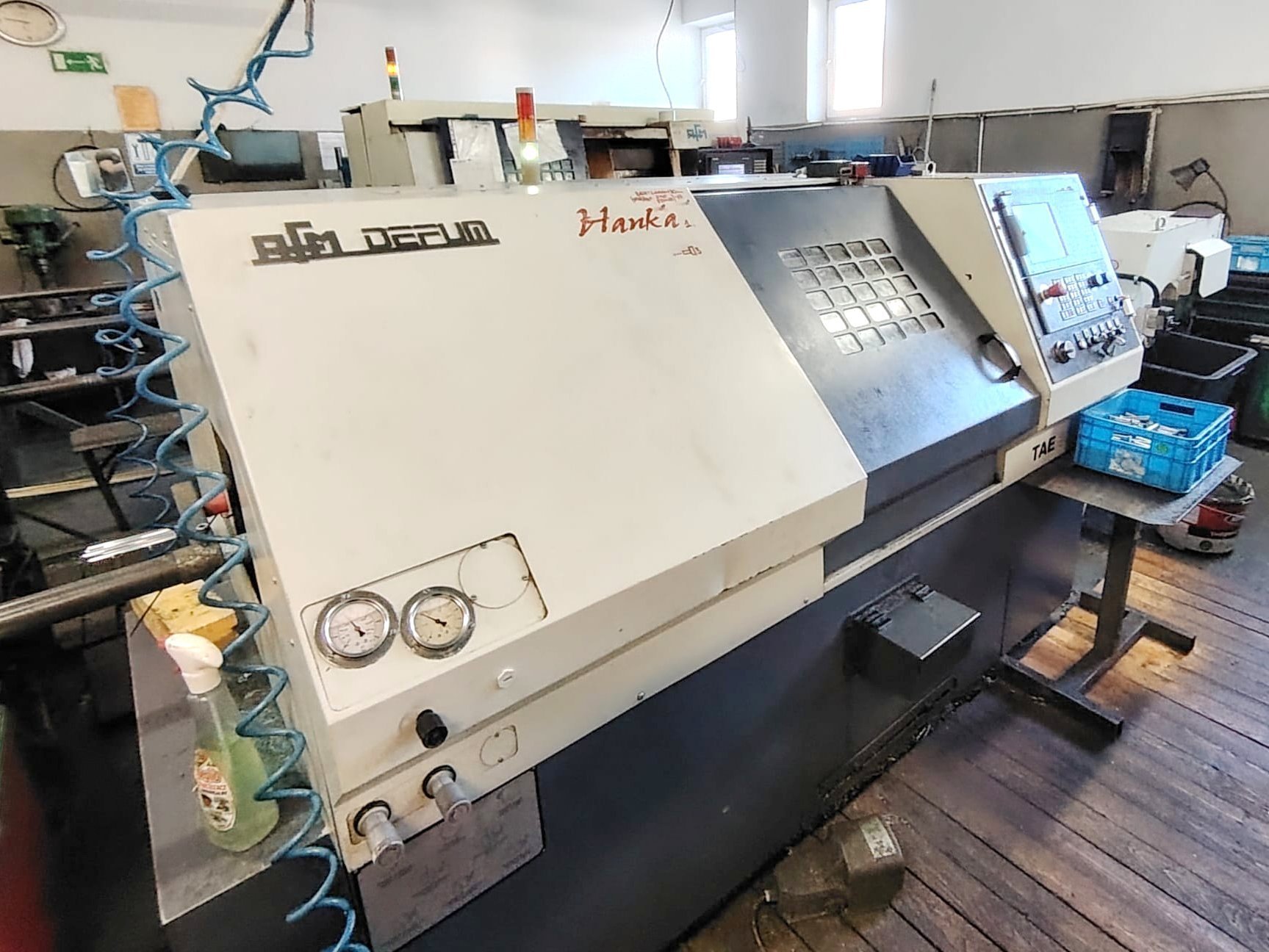

Centrum tokarskie CNC AFM DEFUM TAE 35N HANKA

Centrum tokarskie CNC AFM DEFUM TAE 35N HANKA zbudowane zostało w 2017 roku w Polsce przez AFM DEFUM S.A. Maszyna znajduje zastosowanie w precyzyjnej obróbce detali o nawet najbardziej skomplikowanej geometrii. Poza standardowym toczeniem, zastosowane rozwiązania techniczne pozwalają również na np. obróbkę gwintów falistych lub zataczanie powierzchni niekołowych.

Detale o maksymalnej średnicy 530 mm i długości 490 mm mocowane są w kłach lub w samym uchwycie. Proces obróbczy realizowany jest za pomocą narzędzi skrawających, pobieranych z 12-pozycyjnego rewolweru. Zastosowane wrzeciono, dzięki swojej unikalnej budowie, znacząco podwyższa stabilność geometryczną maszyny TAE-35N HANKA. Składa się ono z dwóch korpusów, które umożliwiają wzajemną kompensację odkształceń cieplnych, powstałych w wyniku nagrzewania się maszyny podczas skrawania.

Tokarka CNC AFM DEFUM TAE 35N oferowana jest wraz z wyposażeniem, w skład którego wchodzi m.in. zaawansowany sterownik CNC SIEMENS z nakładką ShopTurn oraz transporter wiórów. Całkowity ciężar maszyny wynosi około 3500 kg.

Dane techniczne tokarki AFM DEFUM TAE 35N HANKA

• przelot nad łożem: 530 mm
• przelot nad suportem poprzecznym: 300 mm
• maksymalna długość toczenia (uchwyt fi 200 mm): 490 mm
• posuw w osi X/Z: 210/540 mm
• posuw przyśpieszony w osi X,Z: 20 m/min
• prędkość obrotowa wrzeciona: 5-4000 obr/min
• otwór we wrzecionie: 75 mm
• końcówka wrzeciona: 140H5 mm
• moc napędu wrzeciona (moc ciągła/moc chwilowa): 11/16 kW
• maksymalny moment obrotowy wrzeciona: 273 Nm
• maksymalna średnica wytaczadła: 32 mm
• przekrój poprzeczny trzonka noża tokarskiego: 20×20 mm
• oprawka narzędziowa: VDI 30
• średnica oprawki narzędziowej: 30 mm
• moment obrotowy napędu narzędzia: 9 Nm
• minimalna programowalna wartość posuwu suportu: 0,001 mm
• pojemność zbiornika chłodziwa: 160 l
• gabaryty (dł. x szer. x wys.): 2890 x 1540 x 1765 mm
• ciężar maszyny AFM DEFUM TAE 35N HANKA: ok. 3500 kg

Wyposażenie tokarki do metalu AFM DEFUM

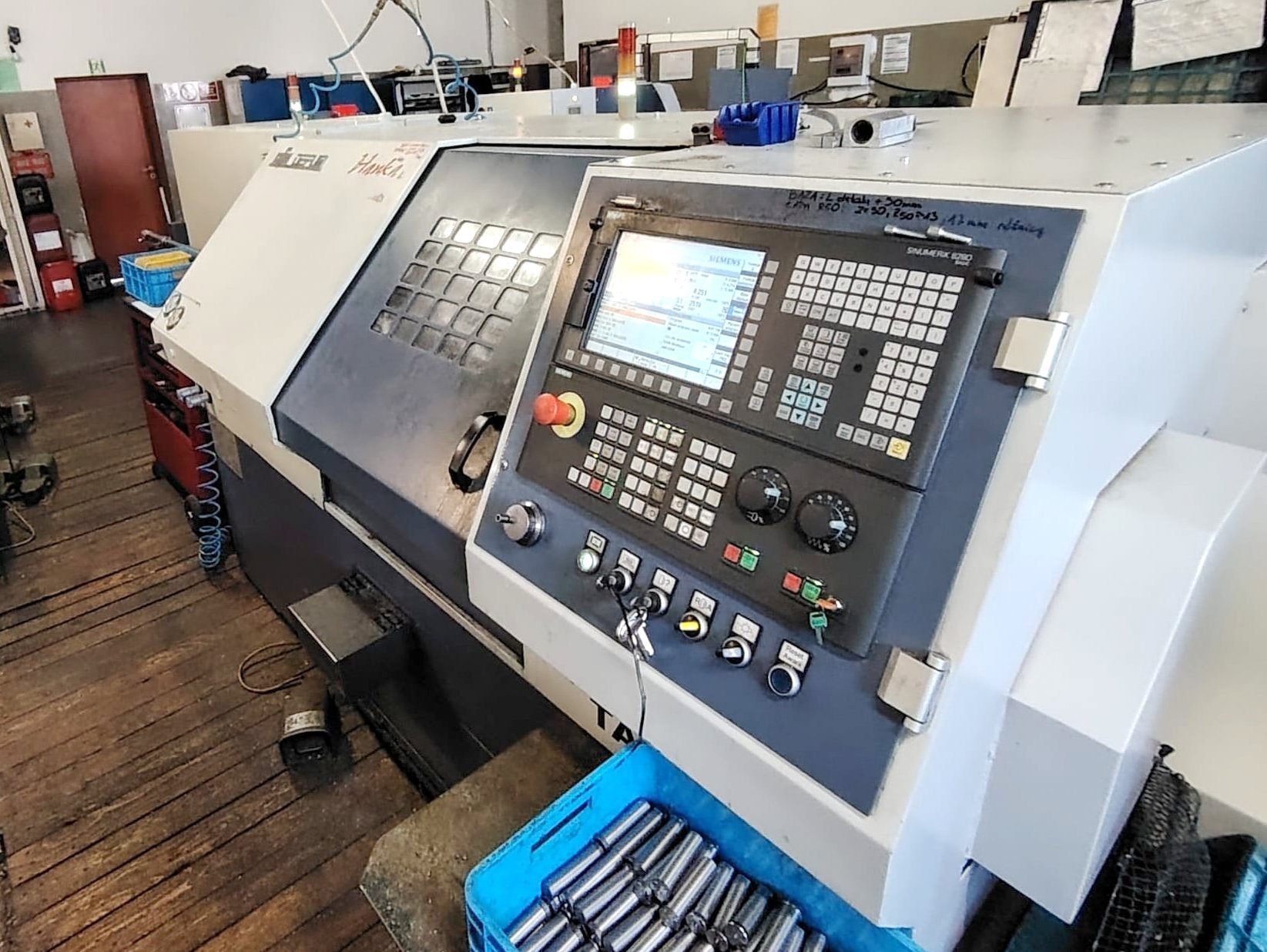

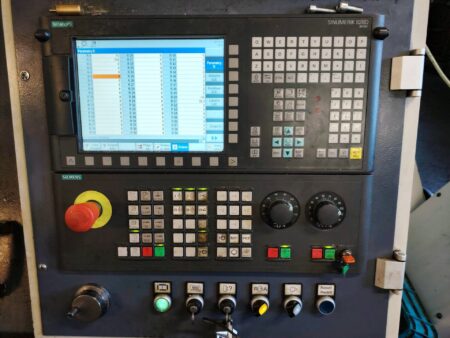

• sterownik CNC SIEMENS SINUMERIK 828D z nakładką ShopTurn
• 12-pozycyjny rewolwer
• uchwyt tokarski fi 200 mm

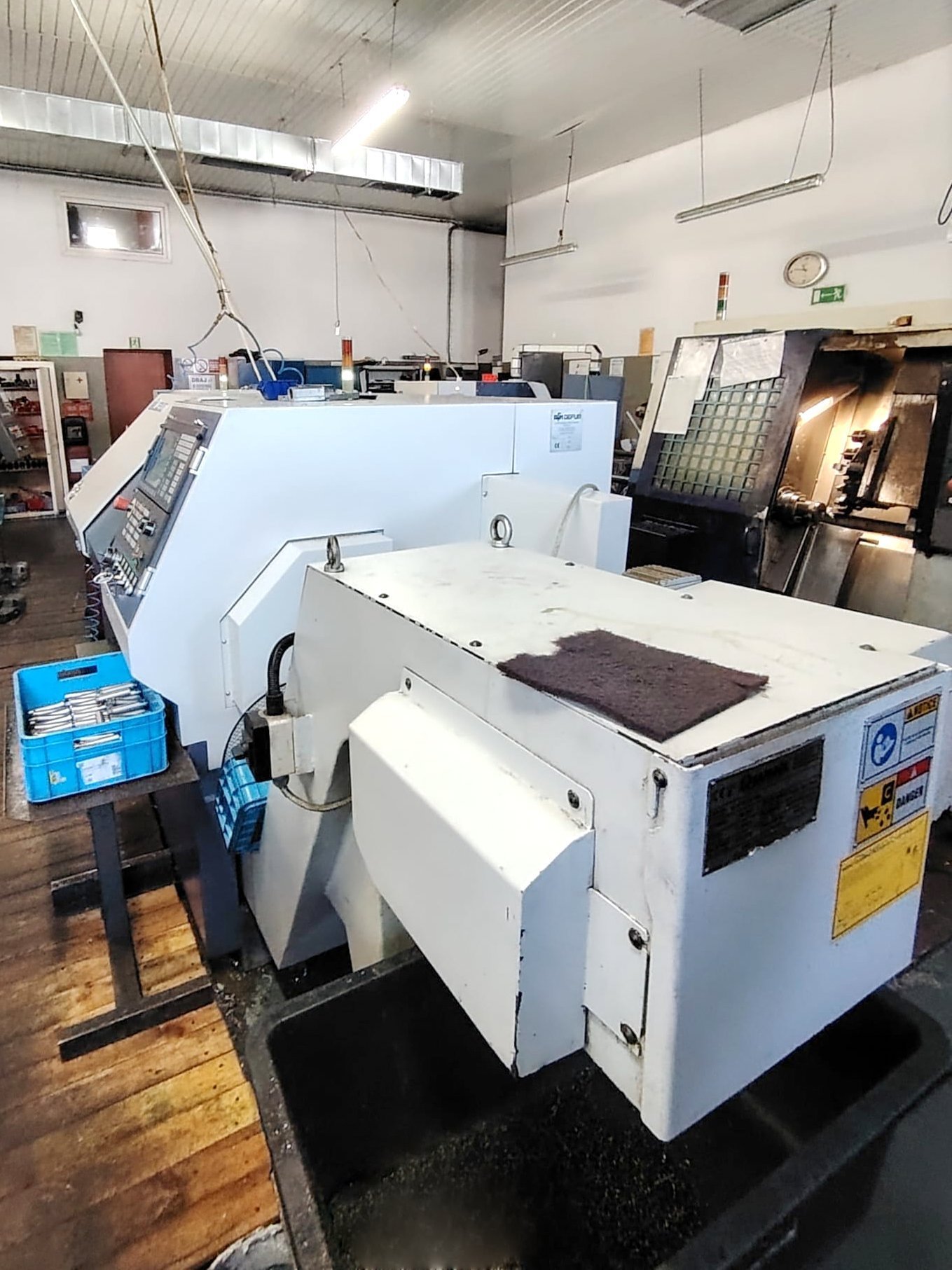

• transporter wiórów
• oświetlenie przestrzeni roboczej
• sterowanie nożne
