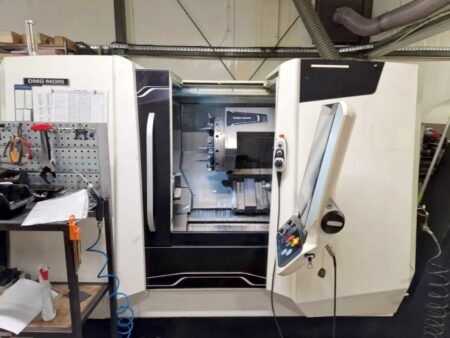

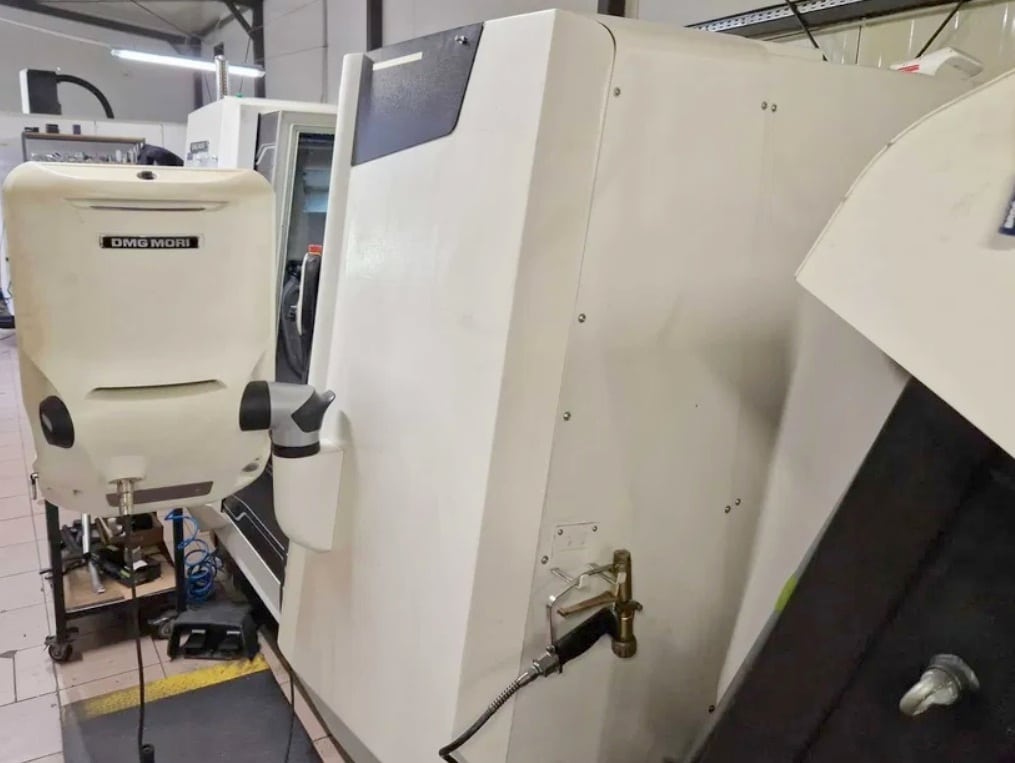

Centrum tokarskie CNC DMG MORI CLX 350 V3

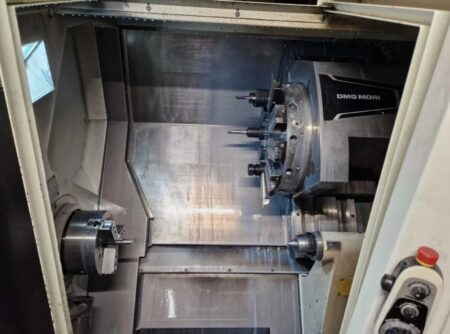

Centrum tokarskie CNC DMG MORI CLX 350 V3 zbudowane zostało w 2017 roku w Polsce przez FAMOT Pleszew Sp. z.o.o. Wyróżniająca się zastosowaniem niezawodnych komponentów oraz nowoczesnych rozwiązań maszyna znajduje zastosowanie w precyzyjnej obróbce detali o maksymalnej średnicy 610 mm. Wewnątrz dużej przestrzeni roboczej znajduje się m.in. 12-pozycyjny rewolwer oraz specjalne skonstruowane łoże o skośnej budowie, które skutecznie tłumi wszelkie drgania i wibracje powstałe w trakcie obróbki. Całość dopełnia sterowanie CNC marki SIEMENS, w którym zaawansowane programy obróbcze tworzone są w zaledwie kilku krokach. Przez cały okres użytkowania tokarka CNC CLX 350 przepracowała łącznie 9301 godzin. Całkowita waga maszyny wynosi 4200 kg.

Specyfikacja techniczna tokarki DMG MORI CLX 350 V3

• posuw w osi X/Z: 242,5/580 mm
• posuw przyśpieszony w osi X/Z: 30/36 m/min
• maksymalna średnica toczenia: 320 mm
• rekomendowana średnica toczenia: 250 mm
• średnica toczenia nad łożem: 610 mm
• średnica toczenia nad suportem: 400 mm
• maksymalna średnica pręta: 51 mm
• długość toczenia: 530 mm
• maksymalna prędkość obrotowa wrzeciona: 5000 obr/min
• przelot wrzeciona: 73 mm
• średnica wewnętrzna przedniego łożyska wrzeciona: 120 mm
• końcówka wrzeciona: A2-6
• moc napędu wrzeciona (40/100% ED): 16,5/11 kW
• moment obrotowy wrzeciona (40/100% ED): 168/112 Nm
• czas obrotu rewolweru o 30° (z ryglowaniem): 0,95 s
• czas obrotu rewolweru o 30° (bez ryglowania): 0,4 s
• moment obrotowy narzędzi (40% ED): 15 Nm
• skok konika: 500 mm
• gniazdo tulei konika: MK 4
• maksymalna osiowa siła docisku konika: 4 kN
• roboczogodziny: 9301 h
• pojemność wanny na wióry: 120 l
• pojemność transportera wiórów: 170 l
• pojemność zbiornika agregatu hydraulicznego: ok. 10 l
• maksymalne ciśnienie w agregacie hydraulicznym: 55 bar
• ciśnienie sprężonego powietrza: 6 bar
• zapotrzebowanie na sprężone powietrze: 15 m3/h
• moc pompy chłodziwa: 0,85 kW
• wydajność pompy chłodziwa (przy ciśnieniu 5 bar): 20 l/min
• maksymalne zapotrzebowanie na moc: 28 kVA
• zasilanie: 400 V; 50/60 Hz
• gabaryty maszyny z wanną na wióry (dł. x szer. x wys.): ok. 2800 x 1780 x 1850 mm
• gabaryty maszyny z transporterem wiórów, zrzut wiórów z prawej strony (dł. x szer. x wys.): ok. 3680 x 1780 x 1850 mm
• ciężar maszyny DMG MORI CLX 350 V3: 4200 kg

Wyposażenie centrum tokarskiego DMG MORI

• sterownik CNC: SIEMENS SINUMERIK
• 12-pozycyjna głowica rewolwerowa z oprawkami VDI 3425
• uchwyt tokarski fi 210 mm
• konik hydrauliczny sterowany funkcjami M
