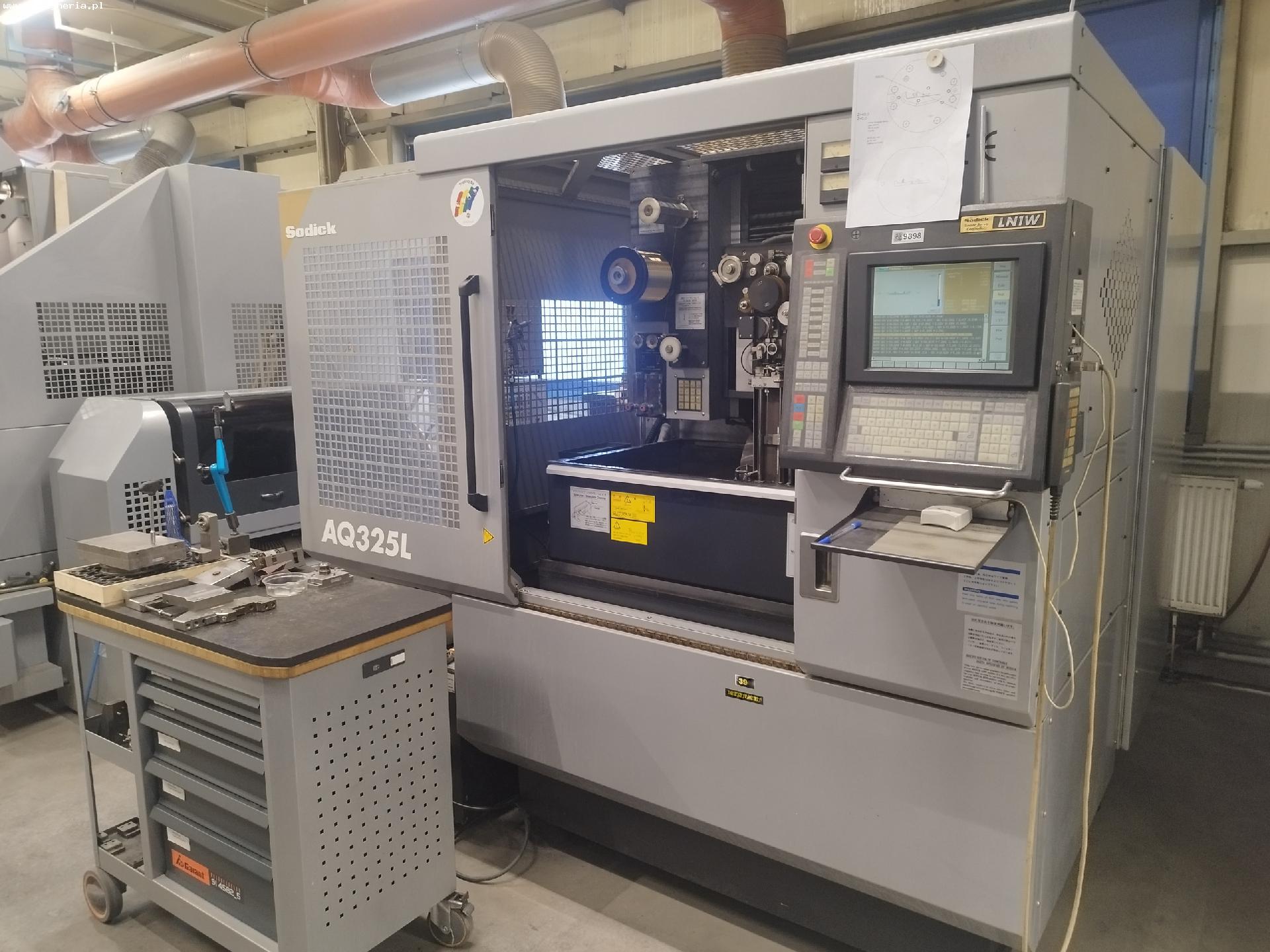

Elektrodrążarka drutowa SODICK AQ325L

Elektrodrążarka drutowa SODICK AQ325L zbudowana została w 2002 roku w Japonii przez Sodick Co., Ltd. Maszyna wyróżniająca się wyjątkową precyzją i niezawodnością to doskonały wybór do produkcji części o złożonej geometrii, t.j. matryce, wykrojniki oraz narzędzia. Wykorzystywana w procesie obróbczym erozja elektryczna umożliwia uzyskanie trudnych do wykonania kształtów w nawet najtwardszych materiałach. Metoda ta minimalizuje lub całkowicie eliminuje również potrzebę wykonania innych procesów wtórnych, jak np. polerowanie.

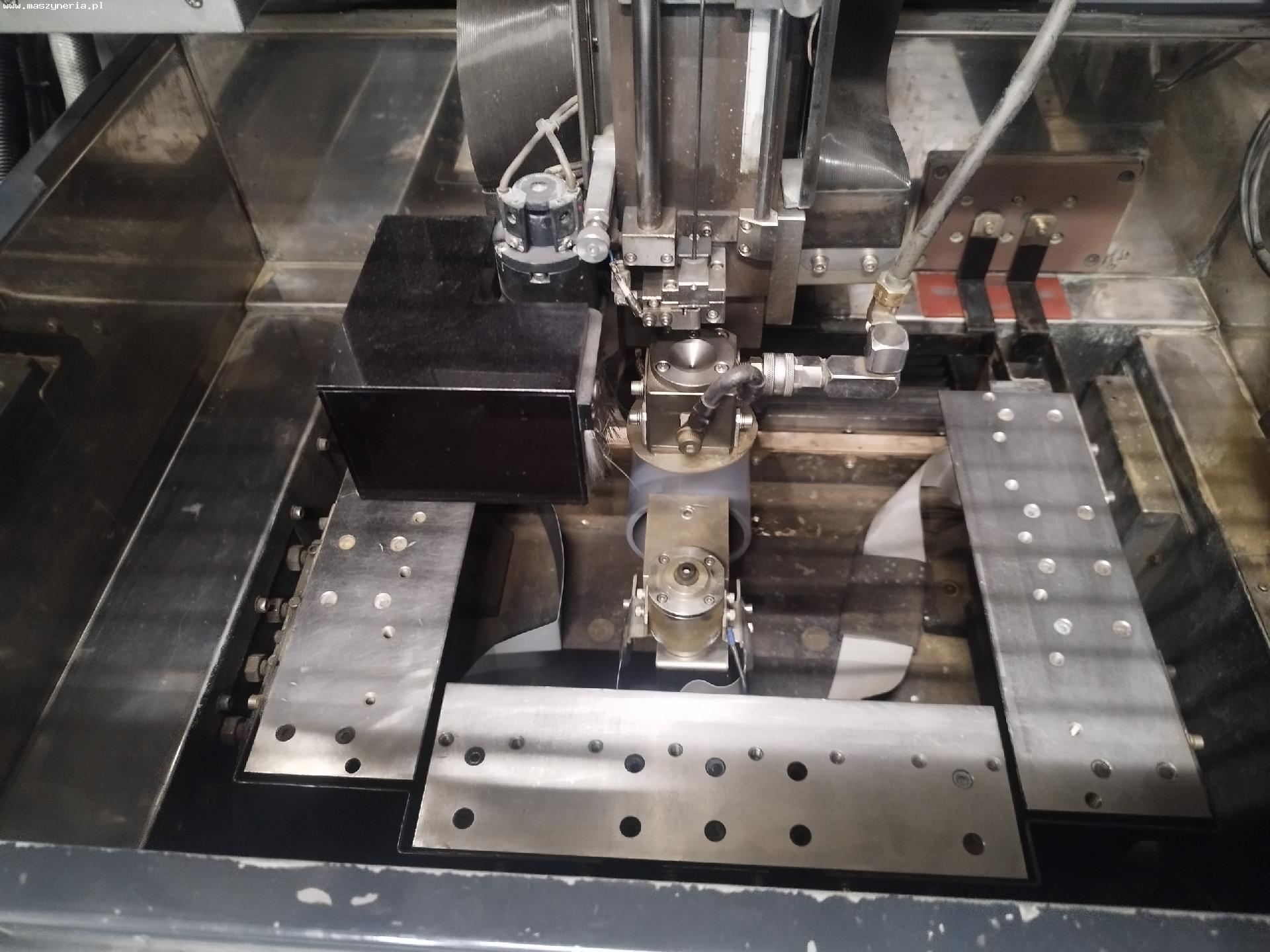

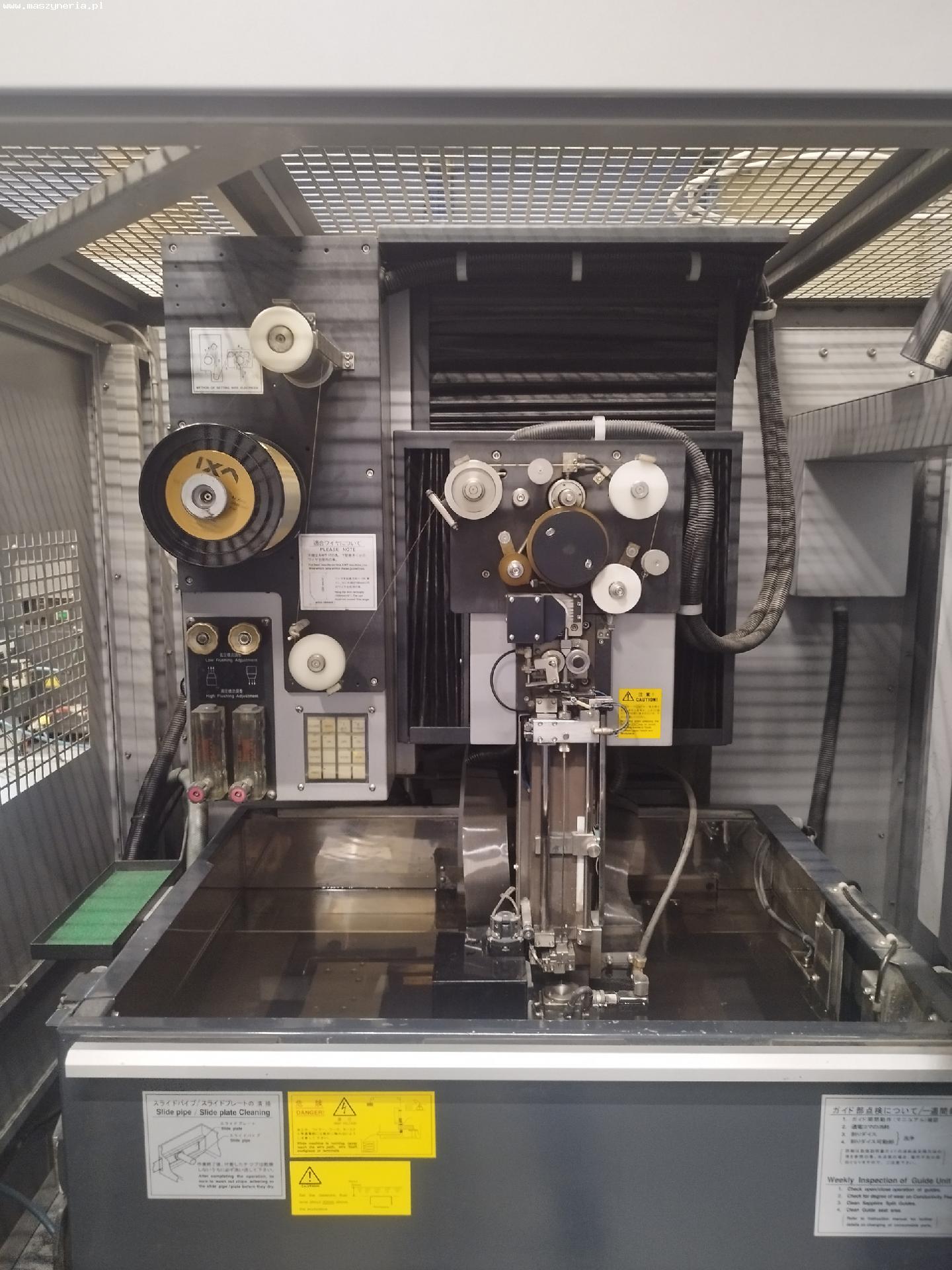

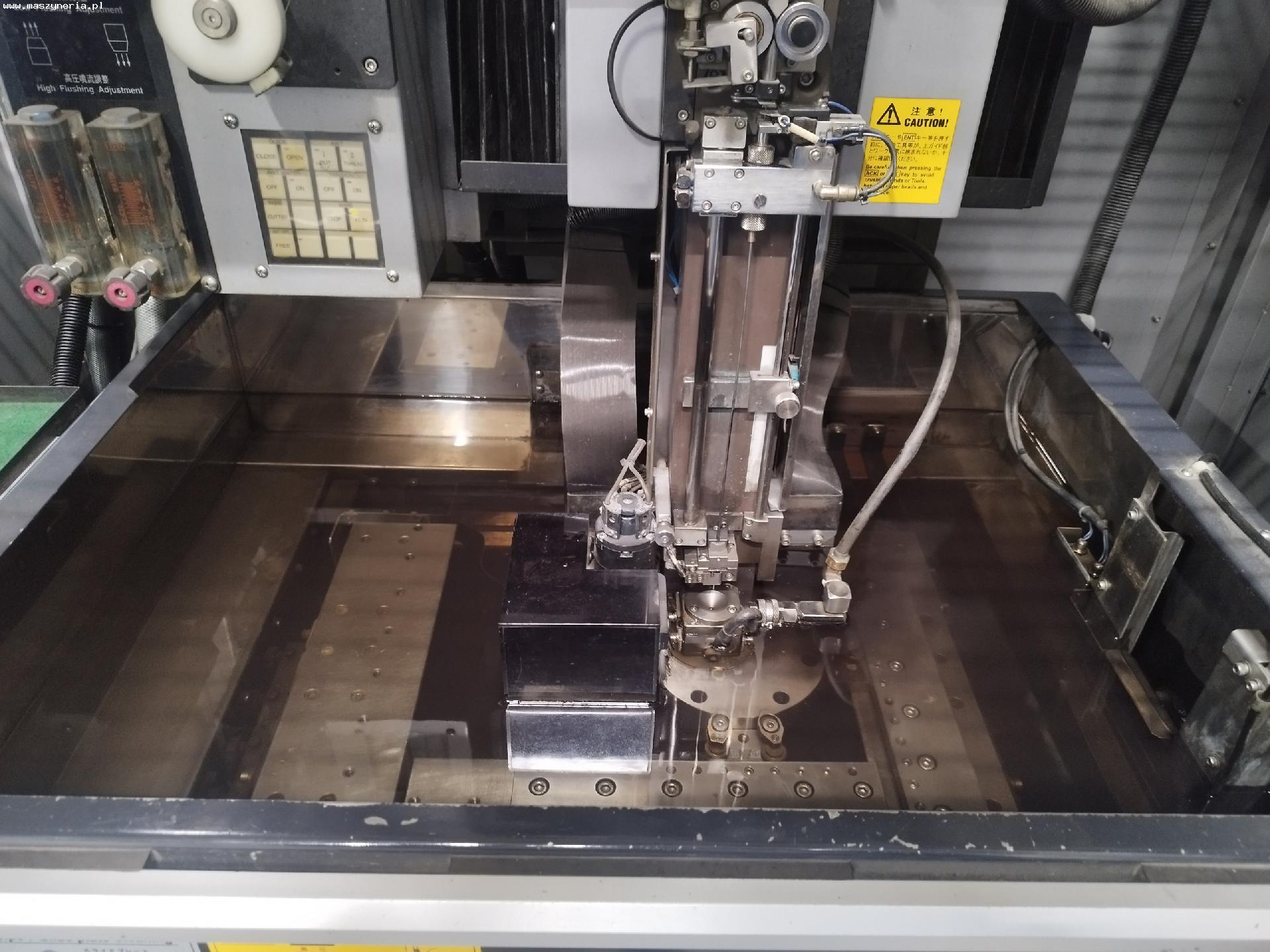

SODICK AQ325L przeznaczony jest do obróbki detali o maksymalnej wadze 450 kg. Proces obróbczy realizowany jest w zbiorniku roboczym wypełnionym dielektrykiem za pomocą drutu o maksymalnej średnicy 0,30 mm. Głowica robocza porusza się w w pięciu osiach X,Y,Z,U,V o posuwach wynoszących odpowiednio 350 mm, 250 mm, 220 mm, 80 mm oraz 80 mm. Zastosowanie dielektryka zwiększa jakość powierzchni oraz dokładność wymiarową obrabianych elementów. Regulowane napięcie drutu, w połączeniu z wysoką prędkością roboczą, redukuje ogólny czas cyklu przy jednoczesnym zachowaniu wysokiej wydajności produkcji.

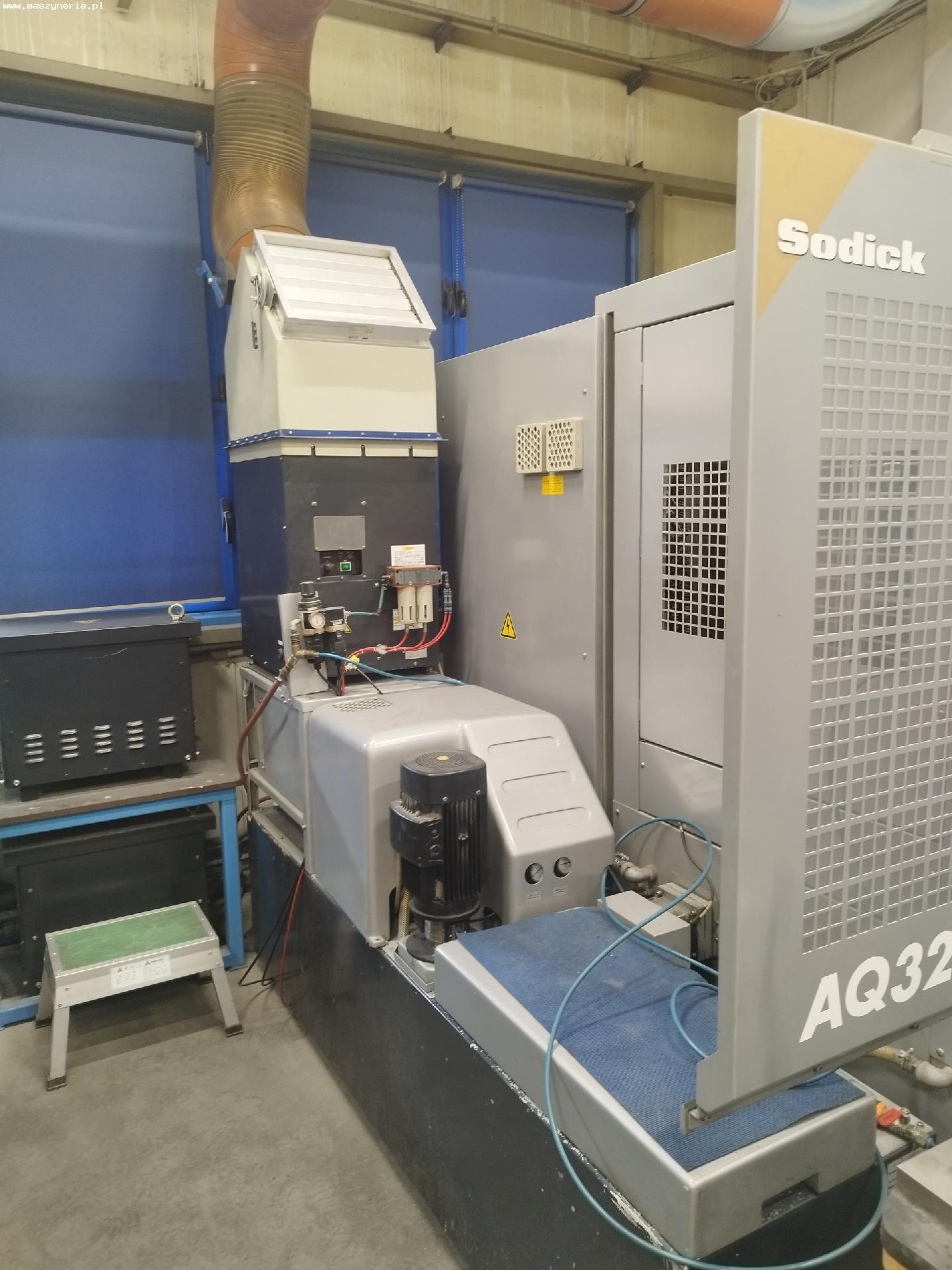

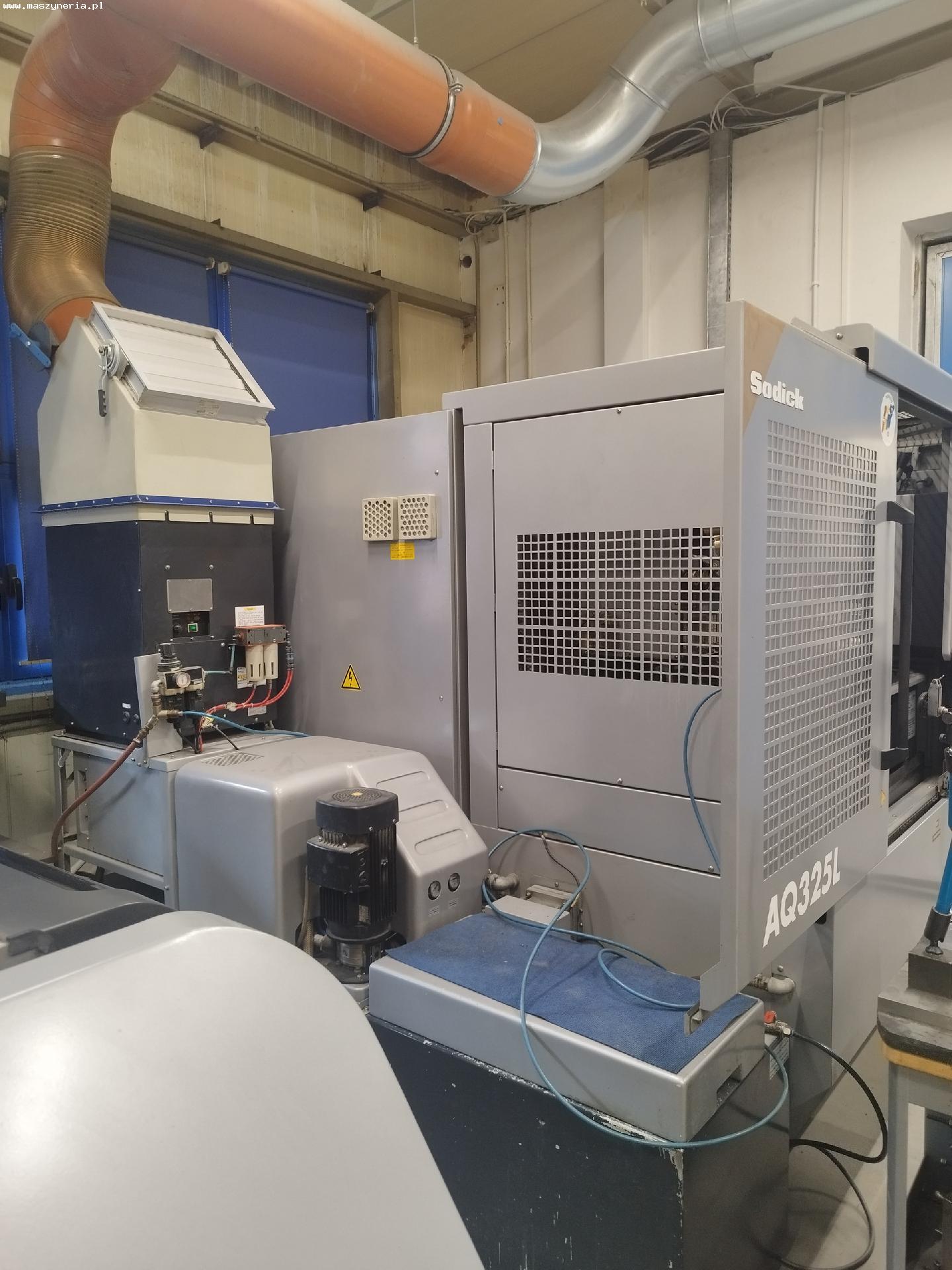

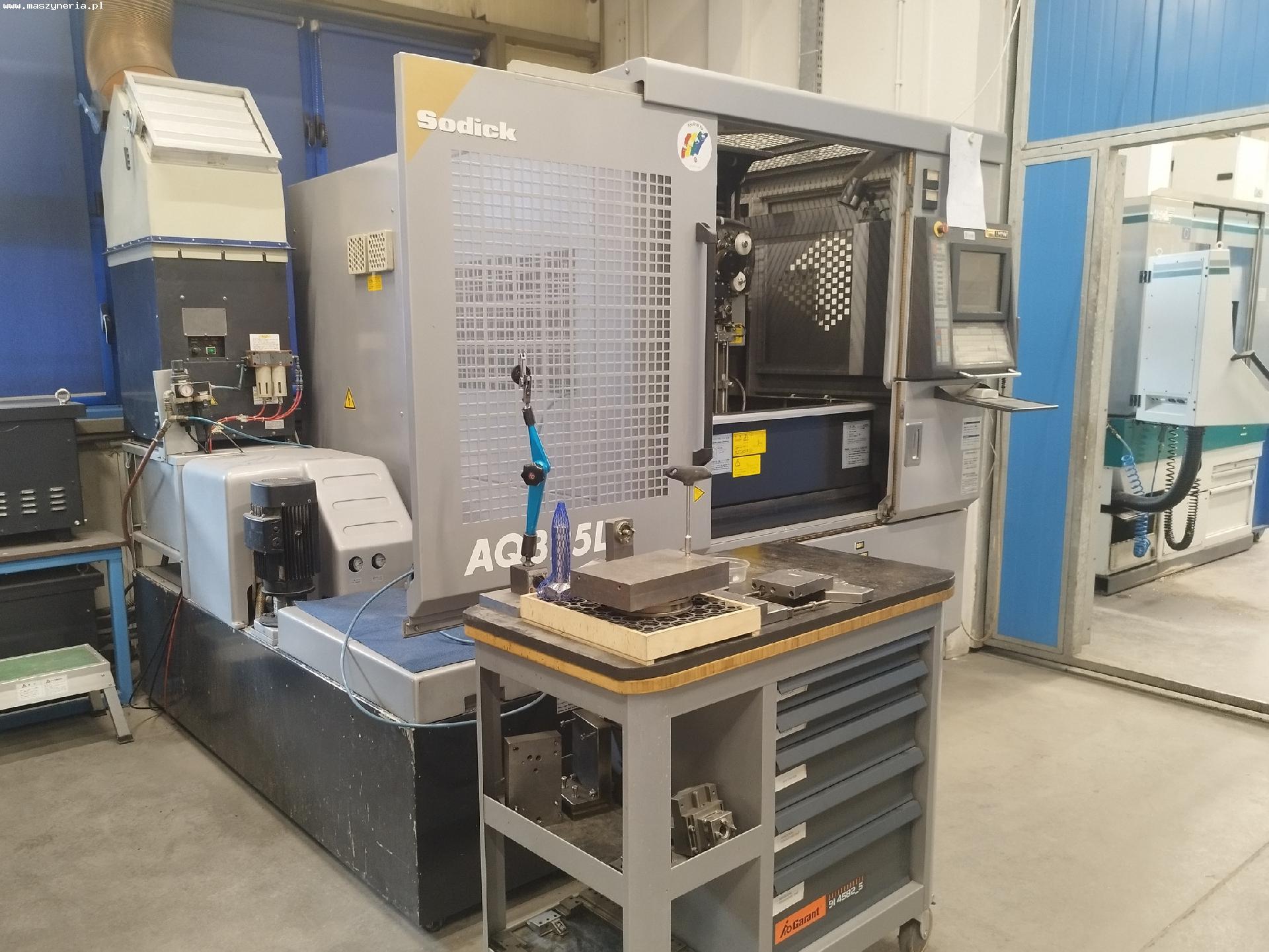

Konstrukcja maszyny wyróżnia się wyjątkową stabilnością i kompaktowymi wymiarami. Ułatwia to codzienną obsługę i przygotowanie detali do obróbki. Wycinarka drutowa AQ325L wyposażona jest w zintegrowany układ dielektryka o pojemności 530 litrów, dejonizer oraz system filtracji, oparty na wymiennych filtrach papierowych. Całkowita waga maszyny wynosi 2800 kg.

Specyfikacja techniczna elektrodrążarki SODICK AQ325L

Dane ogólne

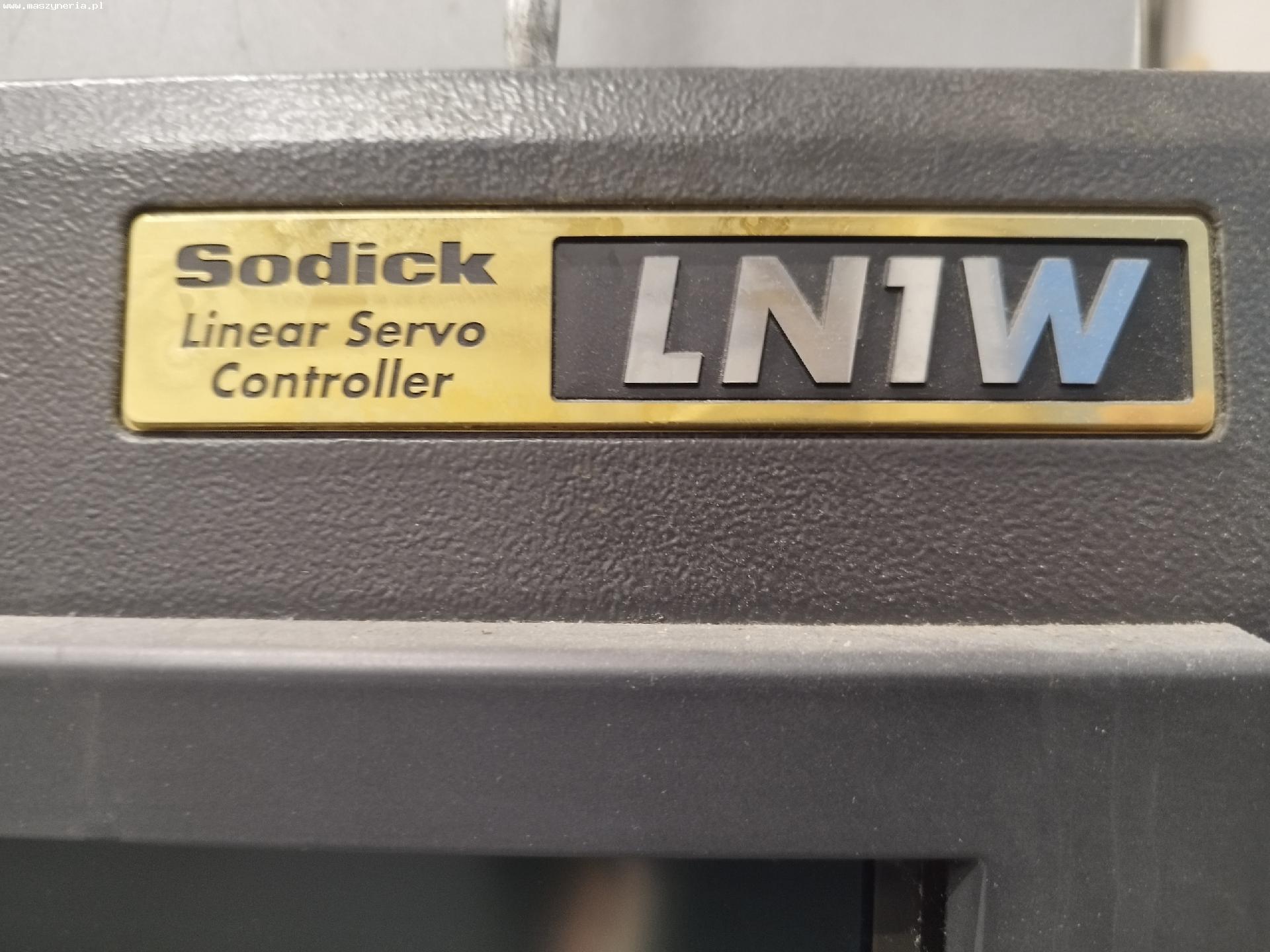

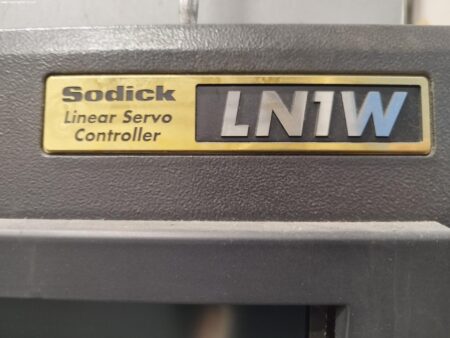

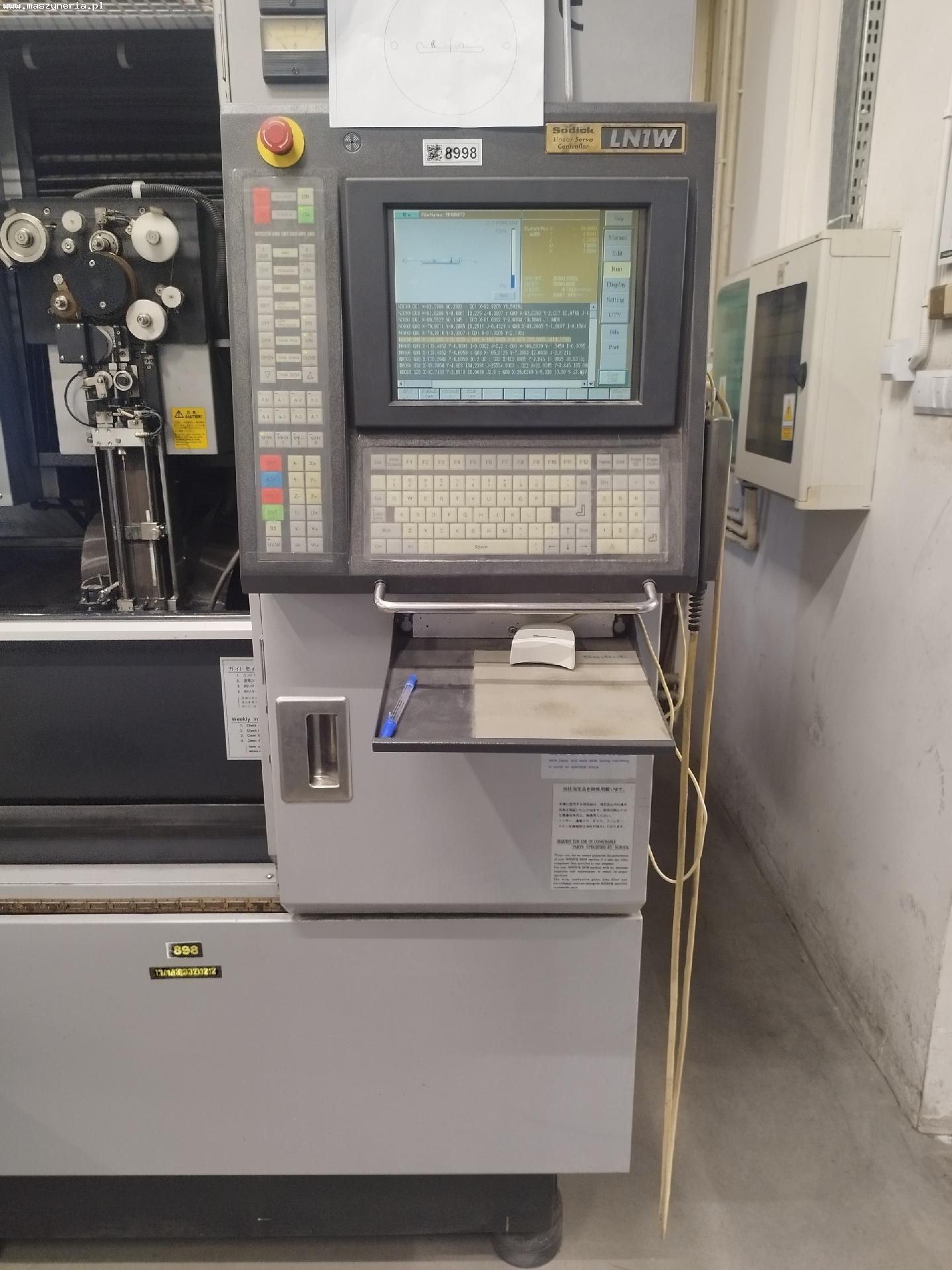

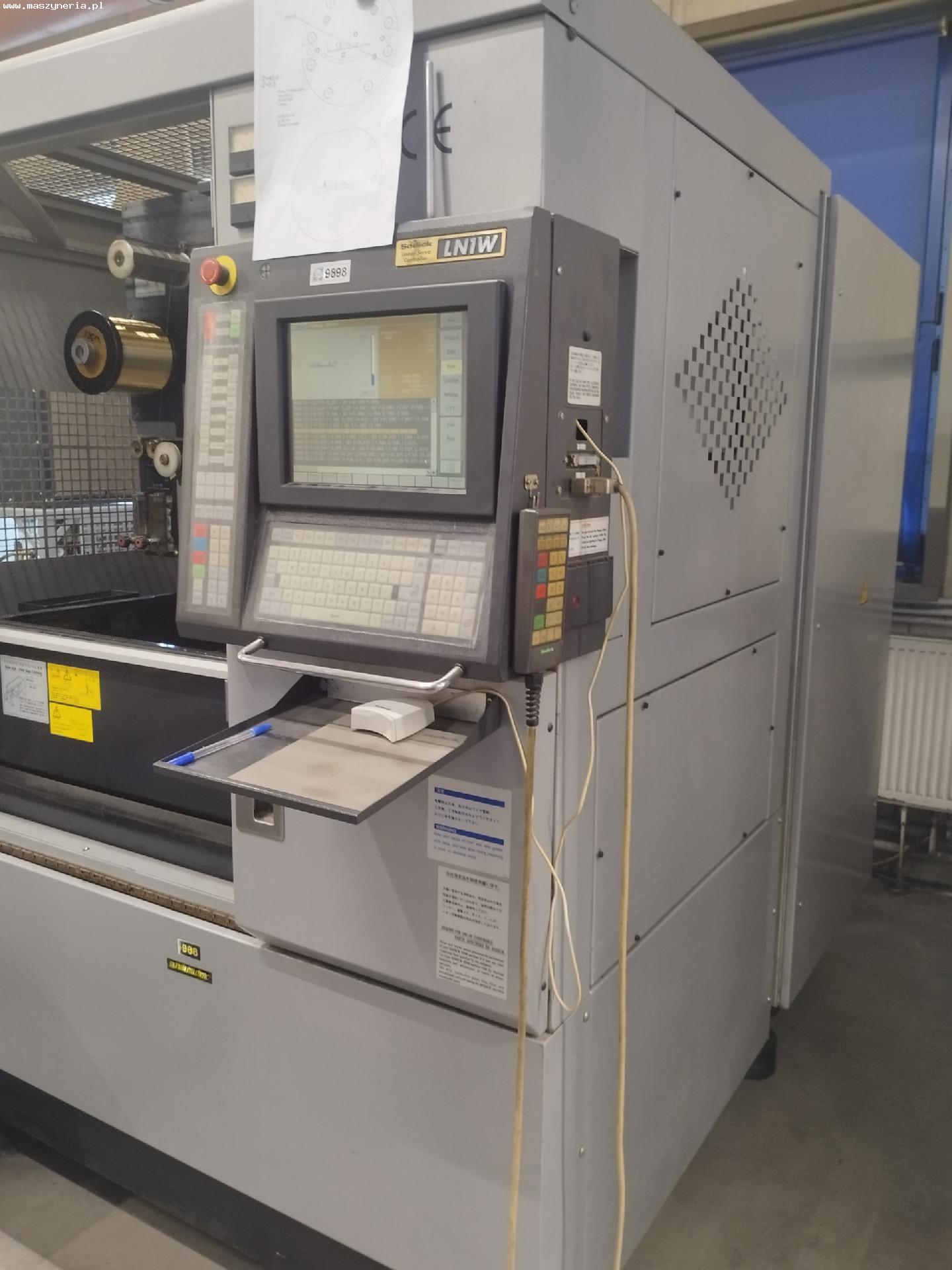

• sterownik: SODICK LN1W
• liczba osi: 5 (X,Y,Z,U,V)
• posuw w osi X/Y/Z: 350/250/220 mm
• posuw w osi U/V: 80/80 mm
• wymiary stołu roboczego (dł. x szer.): 600 x 400 mm
• wymiary wewnętrzne zbiornika roboczego (dł. x szer.): 895 x 650 mm
• maksymalna waga detalu (bez zanurzania): 450 kg
• maksymalna waga detalu (w zanurzeniu): 300 kg
• maksymalna wysokość detalu (bez zanurzania): 220 mm
• maksymalna wysokość detalu (w zanurzeniu): 200 mm
• kąt cięcia: 20°/80 mm
• maksymalna średnica drutu: 0,30 mm
• minimalna średnica drutu: 0,15 mm
• maksymalna prędkość robocza drutu: 250 mm/s
• maksymalna waga szpuli drutu: 6 kg
• napięcie drutu: 300-2300 G
• odległość od podłogi do powierzchni stołu roboczego: 965 mm
• wymiary (dł. x szer. x wys.): 1650 x 1900 x 2040 mm
• waga maszyny SODICK AQ 325L: 2800 kg

Zbiornik dielektryka

• pojemność: 530 l
• dejonizer: 10 l
• wymiary zewnętrzne (dł. x szer. x wys.): 550 x 2200 x 1770 mm
• waga pustego zbiornika: 230 kg

System filtracji

• wymienne filtry papierowe (2 szt.)
• układ / posadowienie z rysunku
• wymiary całkowite systemu (dł. x szer.): 3000 x 3500 mm
• zasilanie: AC 3x 220 V; 50/60 Hz
