Elektrodrążarka wgłębna AGIE CHARMILLES FORM 400 vP

Elektrodrążarka wgłębna AGIE CHARMILLES FORM 400 vP zbudowana została w 2012 roku w Szwajcarii przez Agie Charmilles SA. Maszyna znajduje zastosowanie w produkcji m.in. precyzyjnych matryc, wykrojników oraz narzędzi. Detale o maksymalnej wadze 3000 kg obrabiane są z wykorzystaniem erozji elektrycznej, która umożliwia wykonywanie skomplikowanych kształtów w nawet najtwardszych materiałach. Obrobione w ten sposób elementy nie wymagają również podjęcia innych wtórnych procesów, takich jak np. polerowanie. W cenie oferty zawarte jest bogate wyposażenie, obejmujące m.in. inteligentny system sterowania, sondę pomiarową oraz specjalny moduł iQ, minimalizujący zużycie elektrod. Wgłębne centrum elektroerozyjne AGIE CHARMILLES FORM waży 7014 kg.

Specyfikacja techniczna elektrodrążarki AGIE CHARMILLES FORM 400 vP

• liczba osi: 4 (X,Y,Z,C)
• posuw w osi X/Y/Z: 900/700/500 mm
• wymiary stołu roboczego (dł. x szer.): 1100 x 900 mm

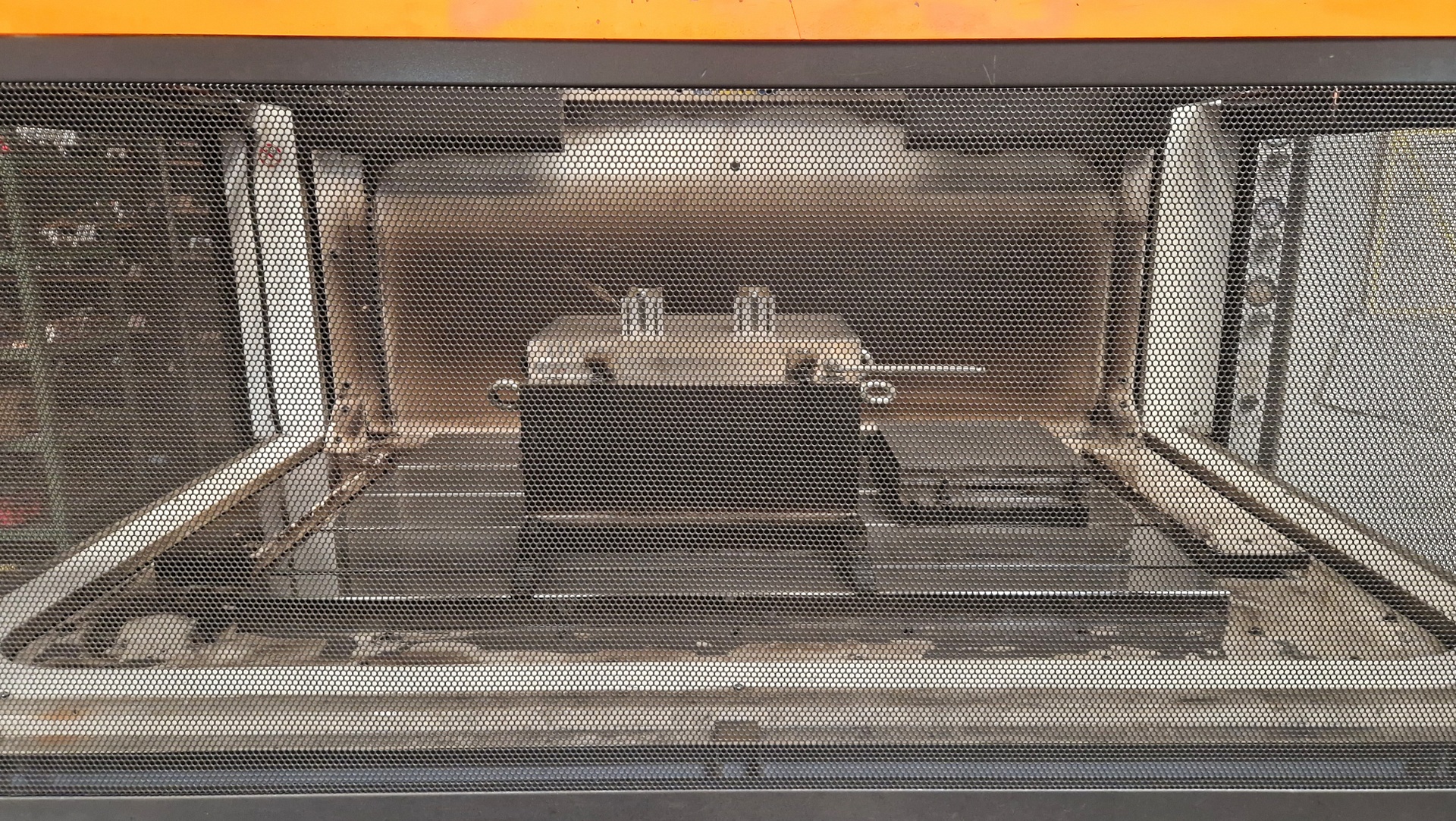

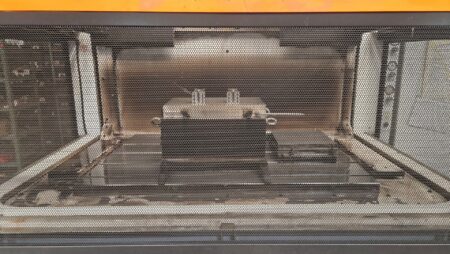

• wymiary wewnętrzne zbiornika roboczego (dł. x szer. x wys.): 1814 x 1215 x 700 mm
• maksymalny ciężar detalu: 3000 kg
• maksymalny ciężar elektrody: 100 kg

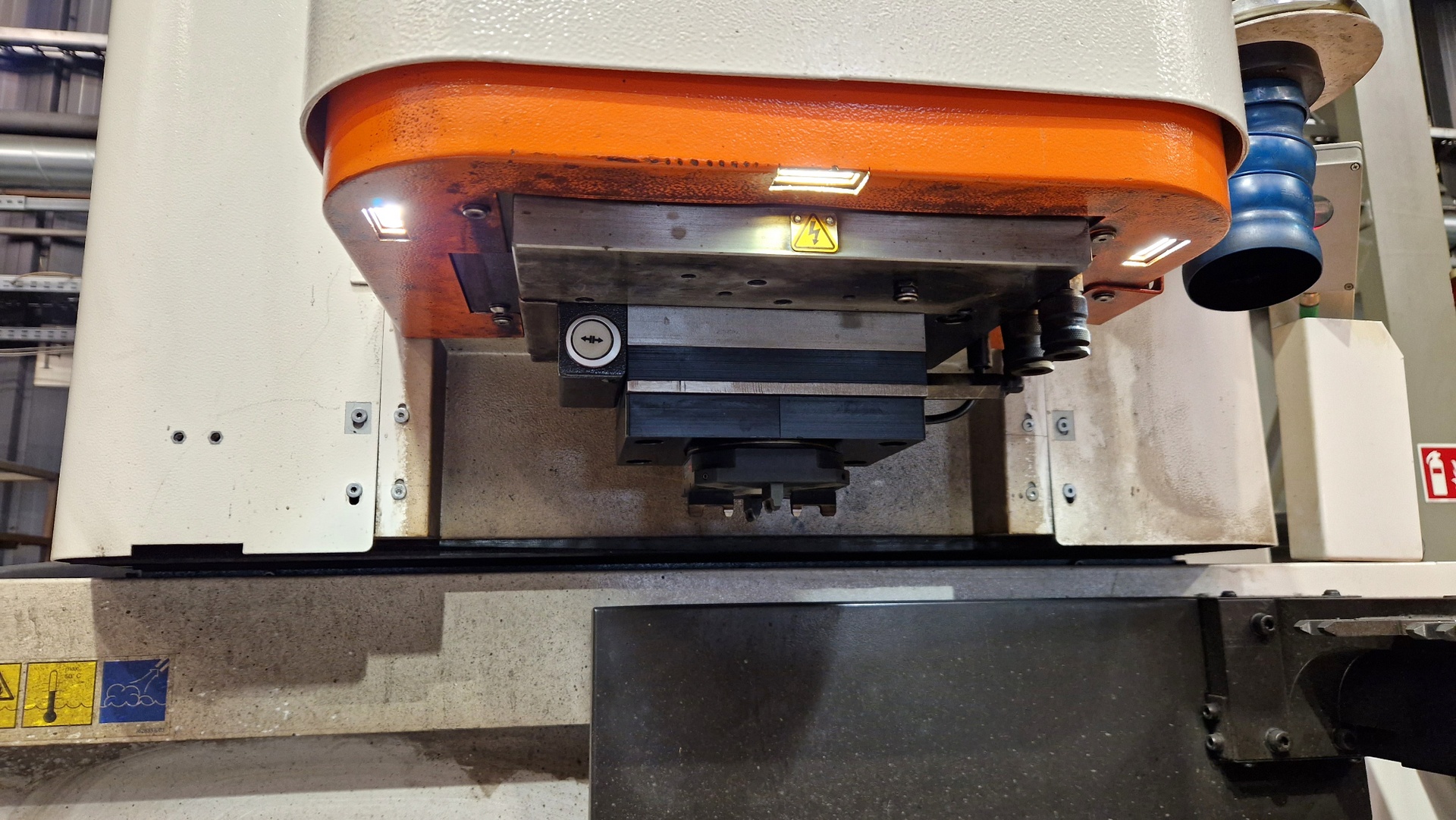

• maksymalna odległość od powierzchni stołu roboczego do uchwytu: 822 mm
• minimalna odległość od powierzchni stołu roboczego do uchwytu: 322 mm

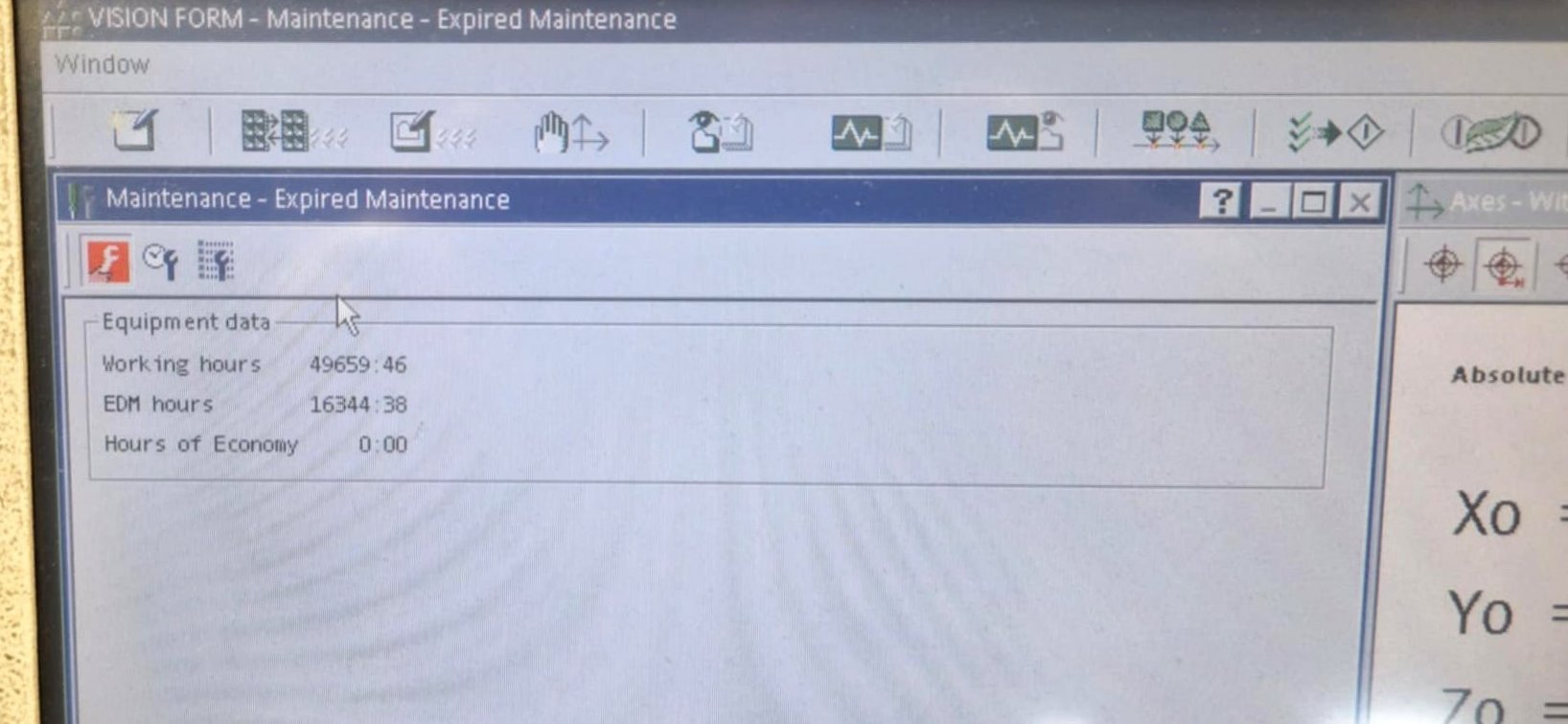

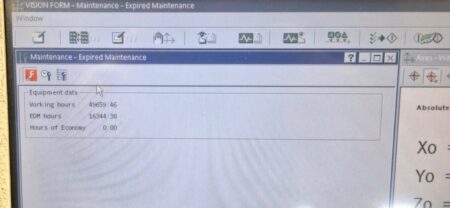

• roboczogodziny: 49659 h
• moc: 12,3 kVA
• zasilanie: 3x 400 V; 50 Hz
• gabaryty (dł. x szer. x wys.): 2970 x 3100 x 3320 mm
• ciężar maszyny AGIE CHARMILLES FORM 400 vP: 7014 kg

Wyposażenie maszyny do EDM AGIE CHARMILLES

• sterowanie CNC
• oprogramowanie: VISION FORM
• moduł iQ minimalizujący zużycie elektrod grafitowych i miedzianych
• sonda pomiarowa
• oś C

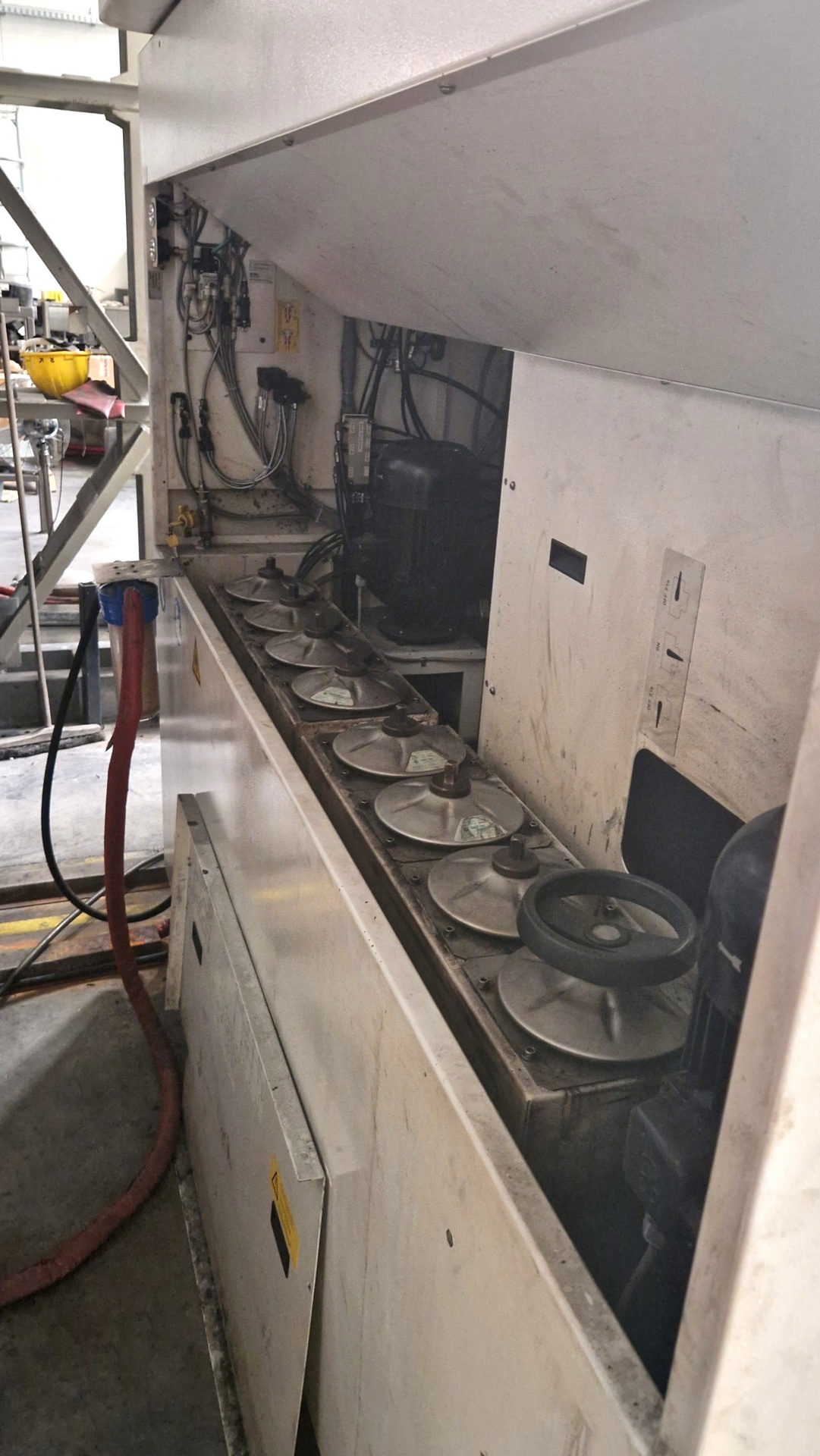

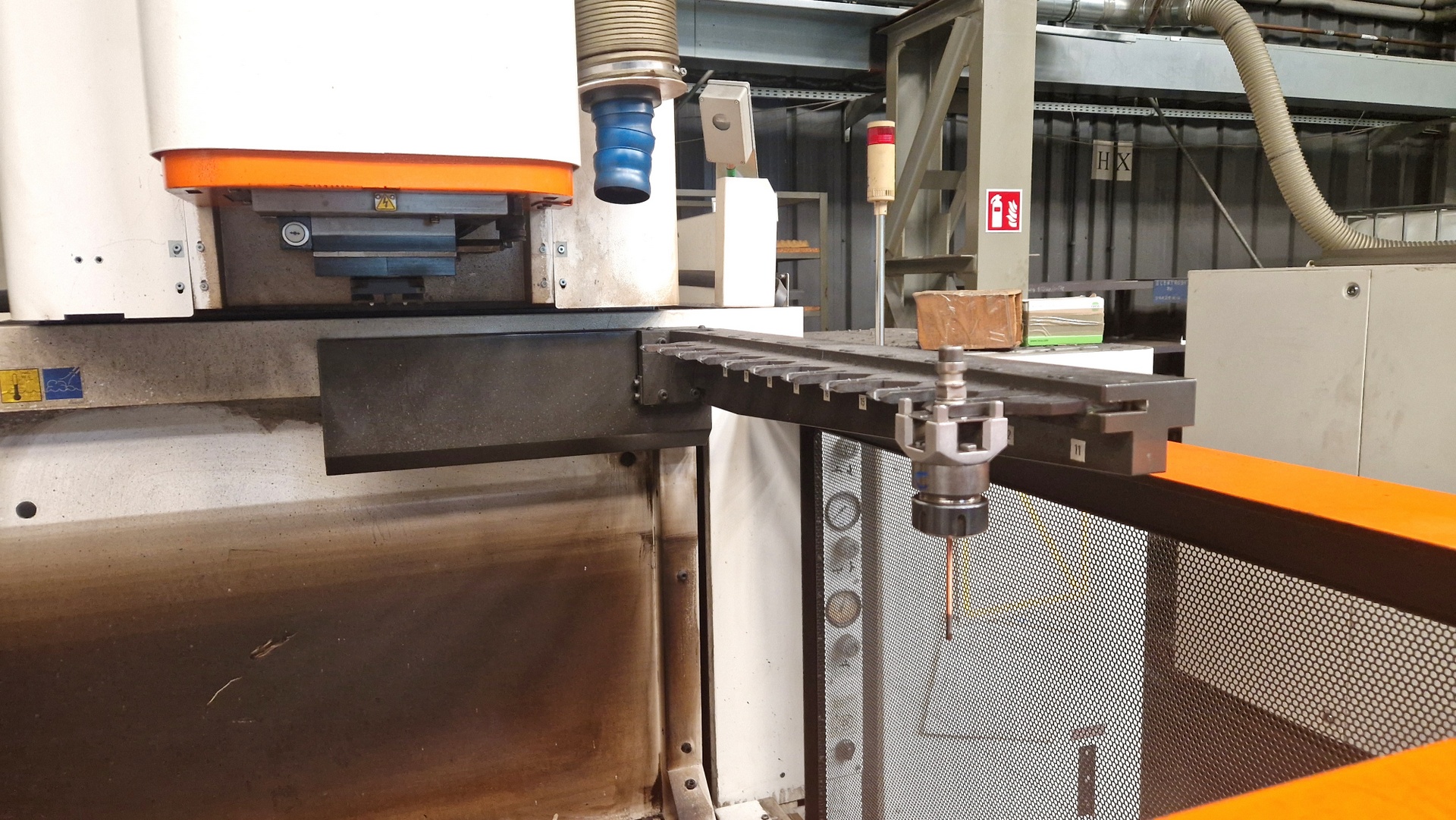

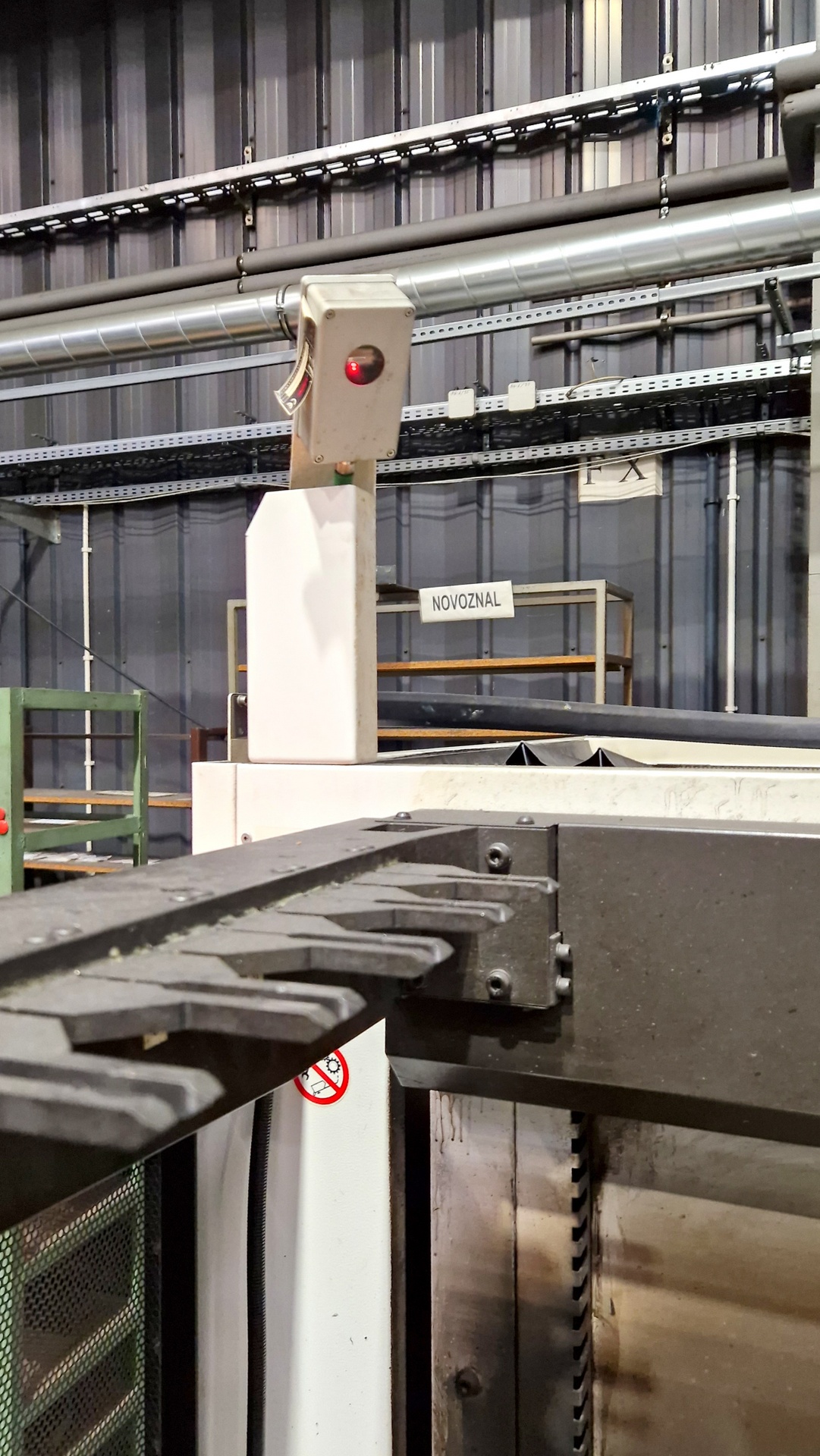

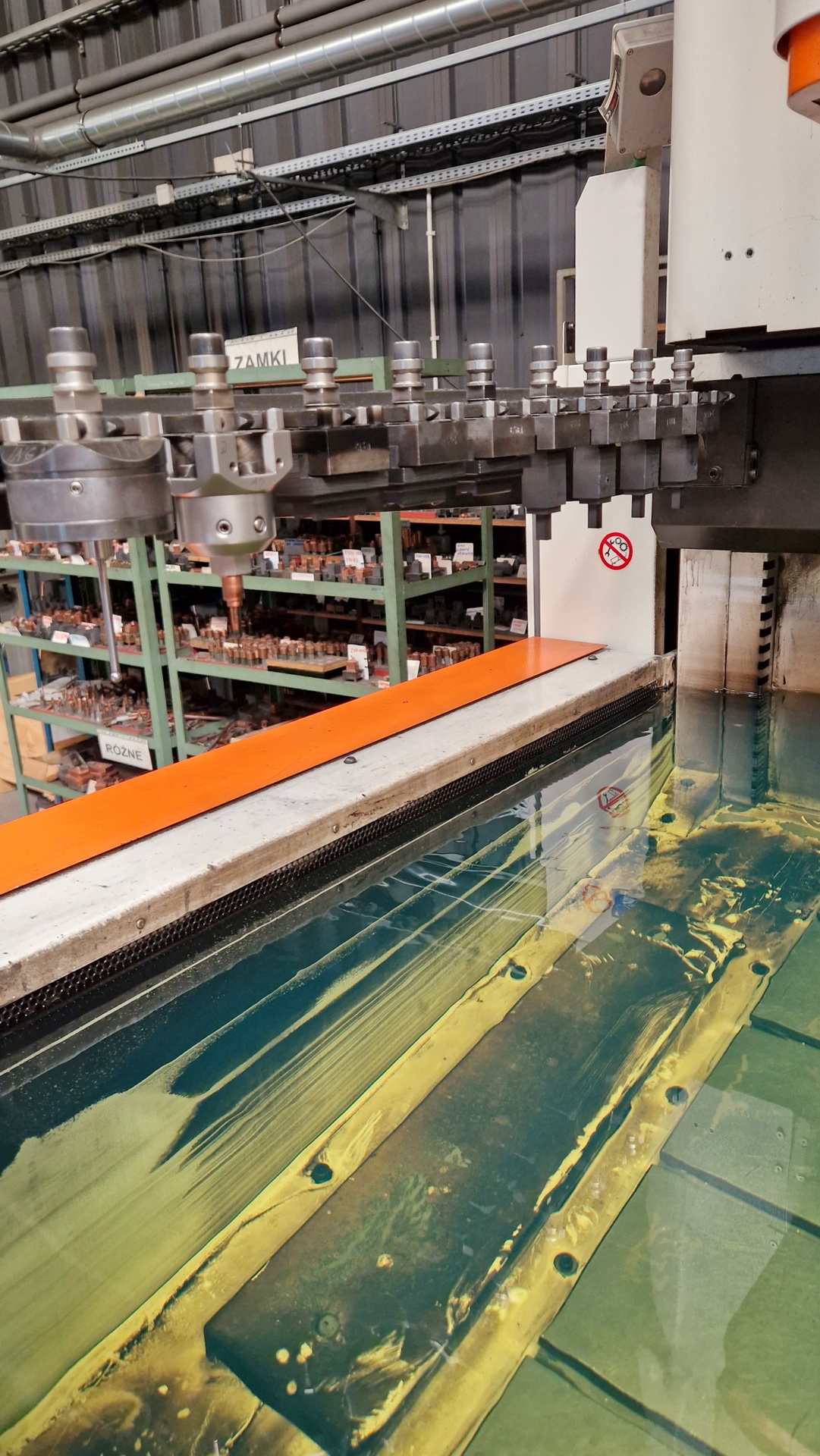

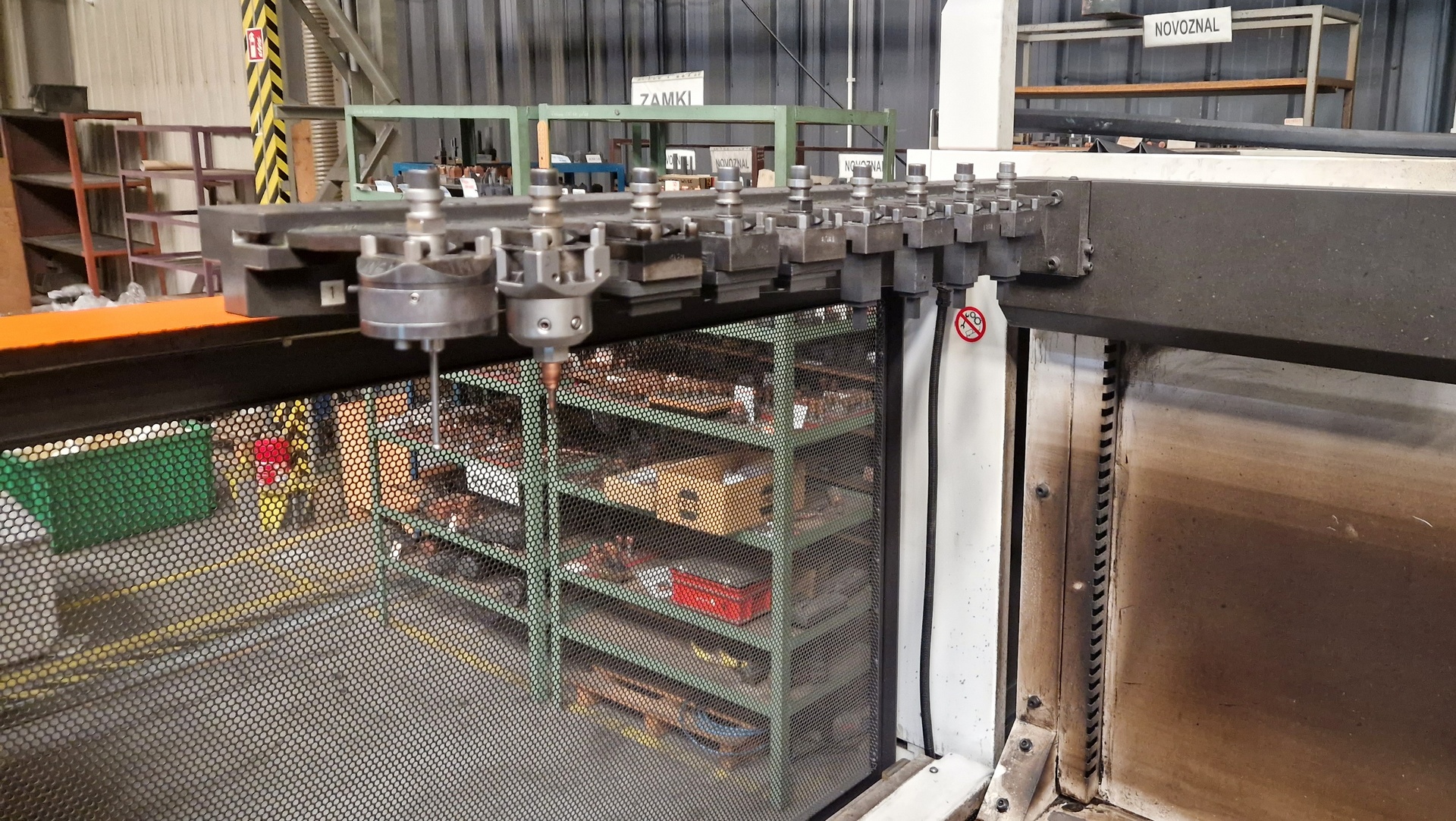

• 10-pozycyjny zmieniacz elektrod prawy
• 10-pozycyjny zmieniacz elektrod lewy

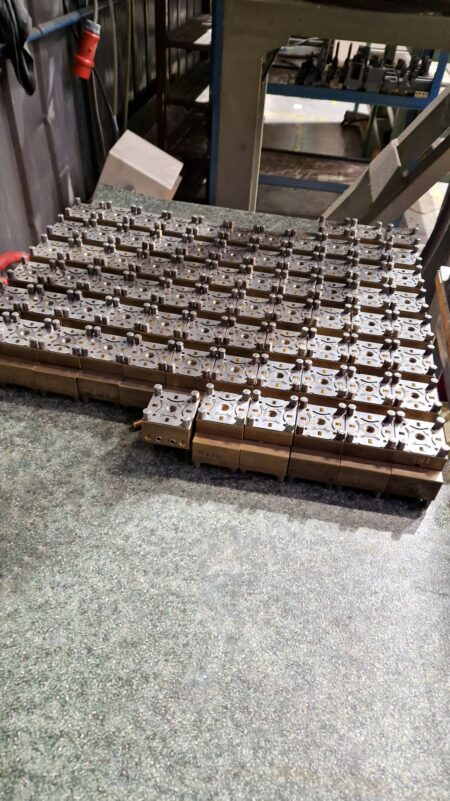

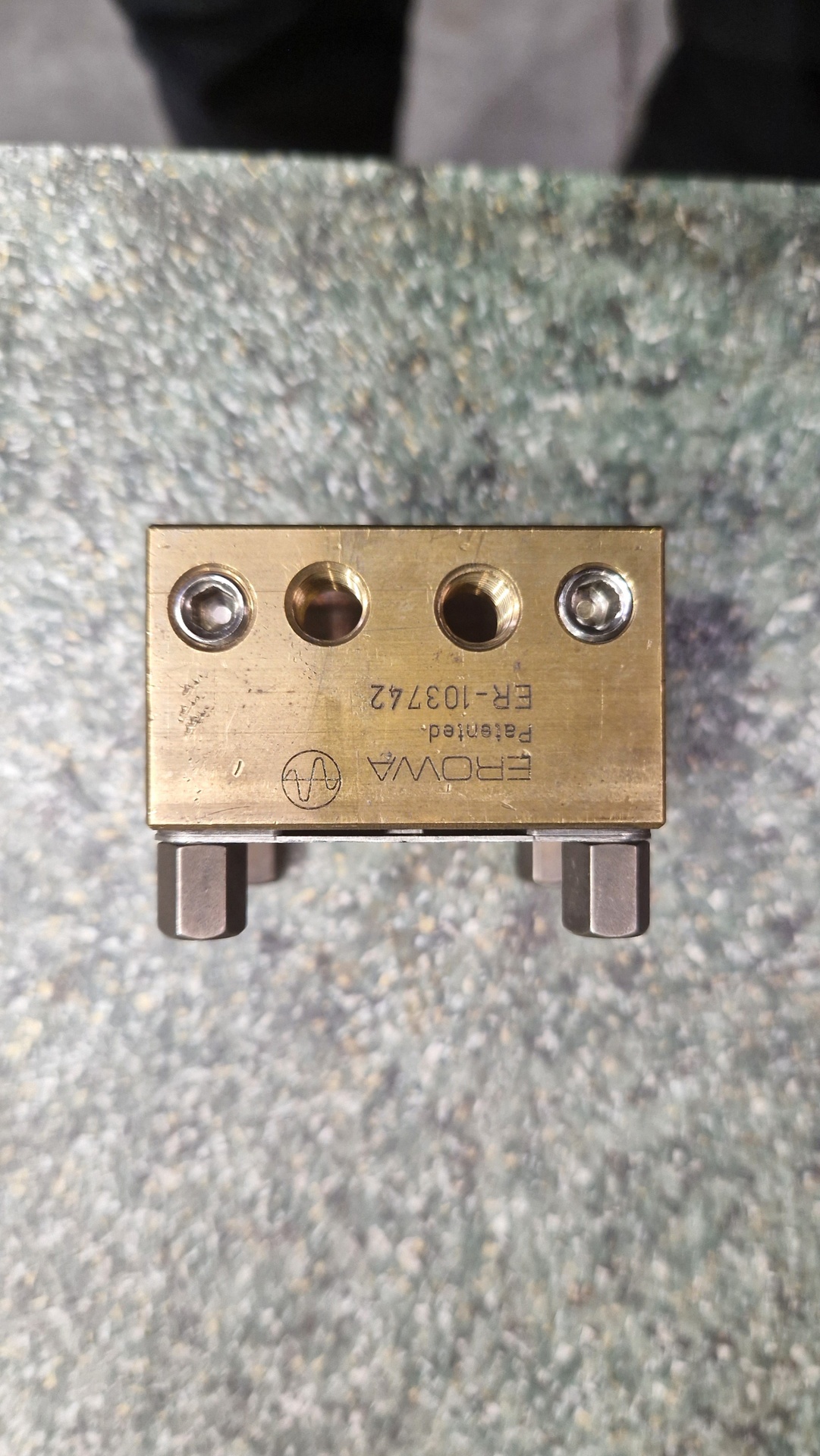

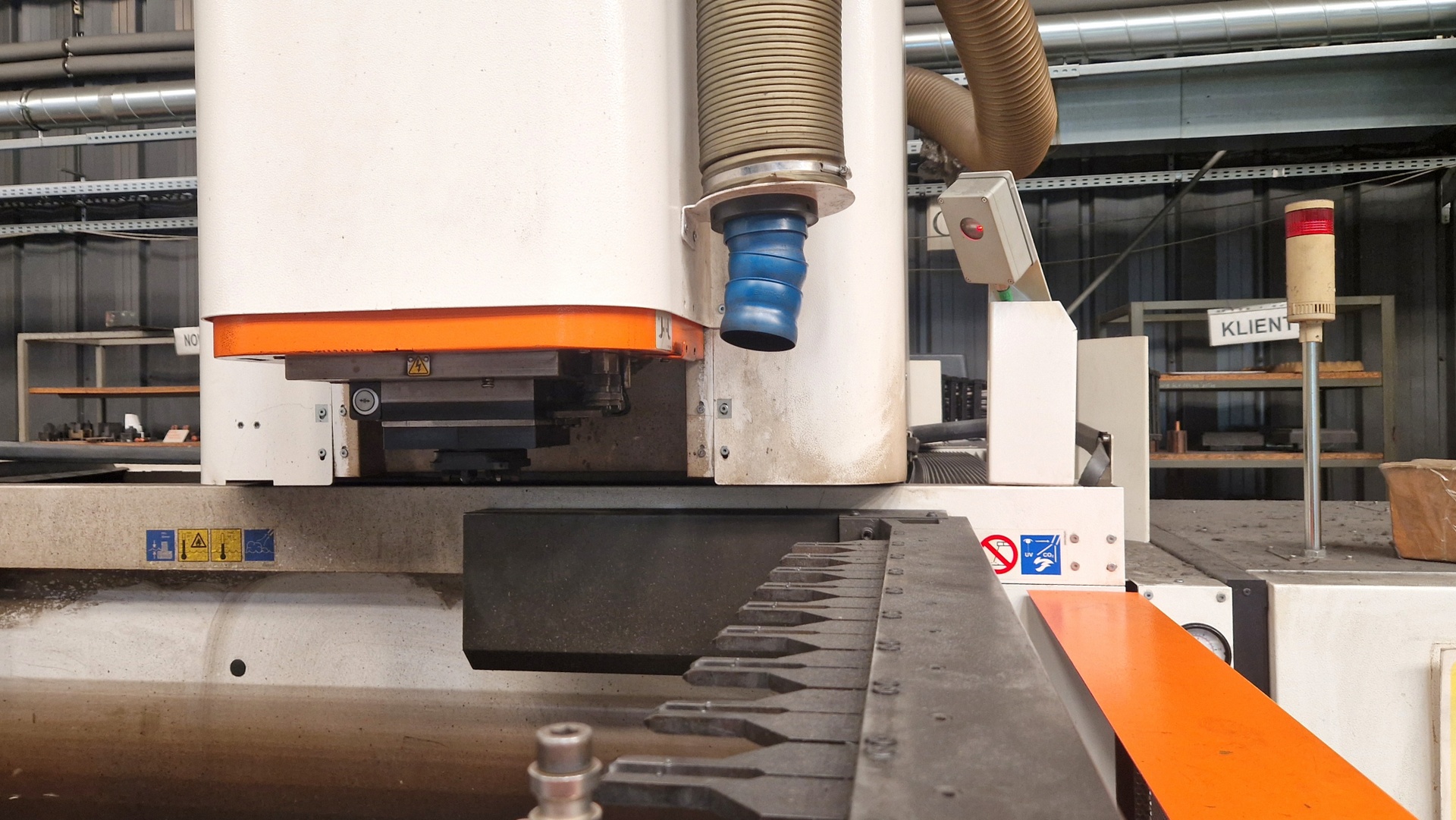

• uchwyt elektrod: EROWA IT-S 50
• liniały optyczne w osi X,Y,Z

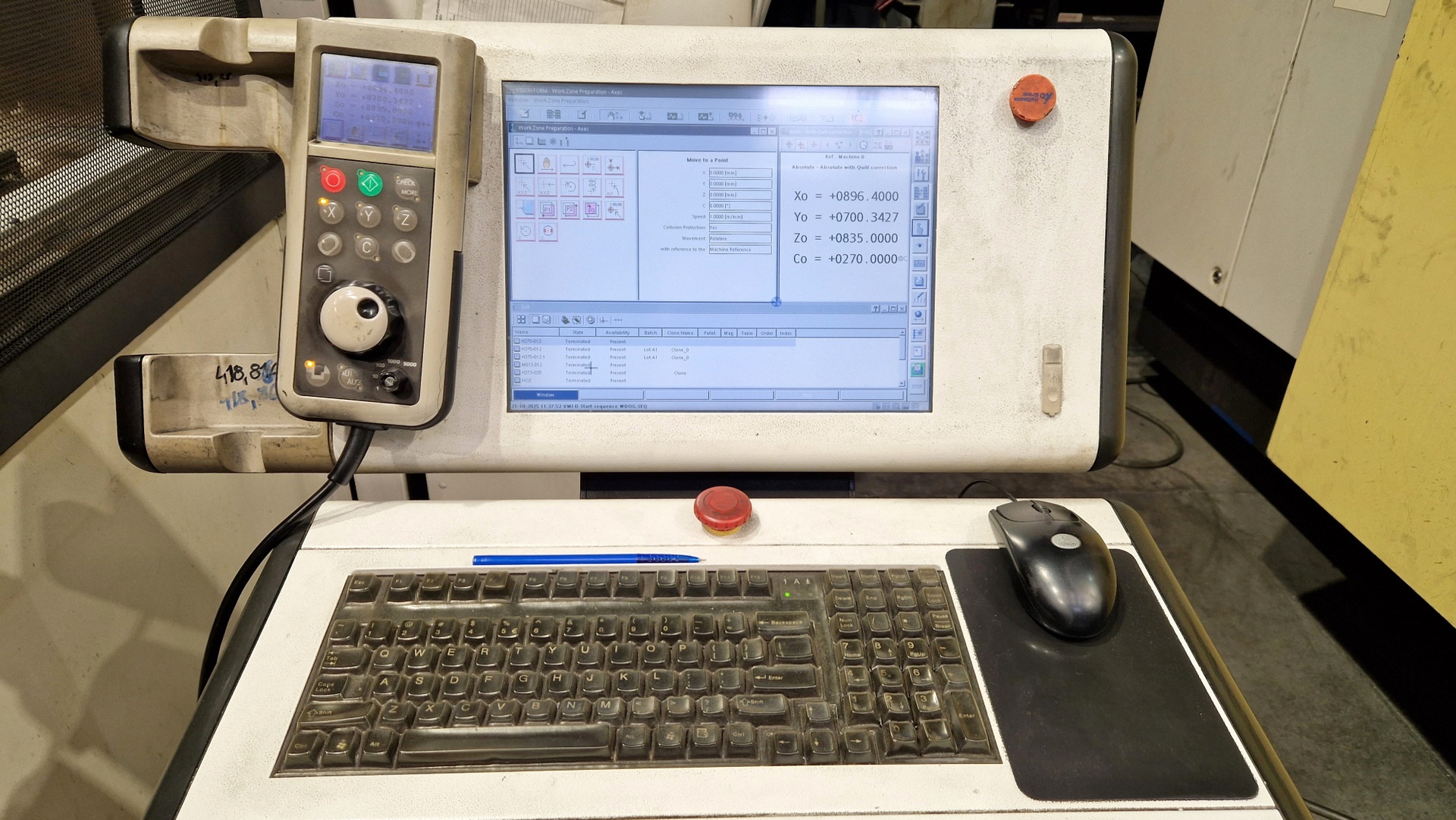

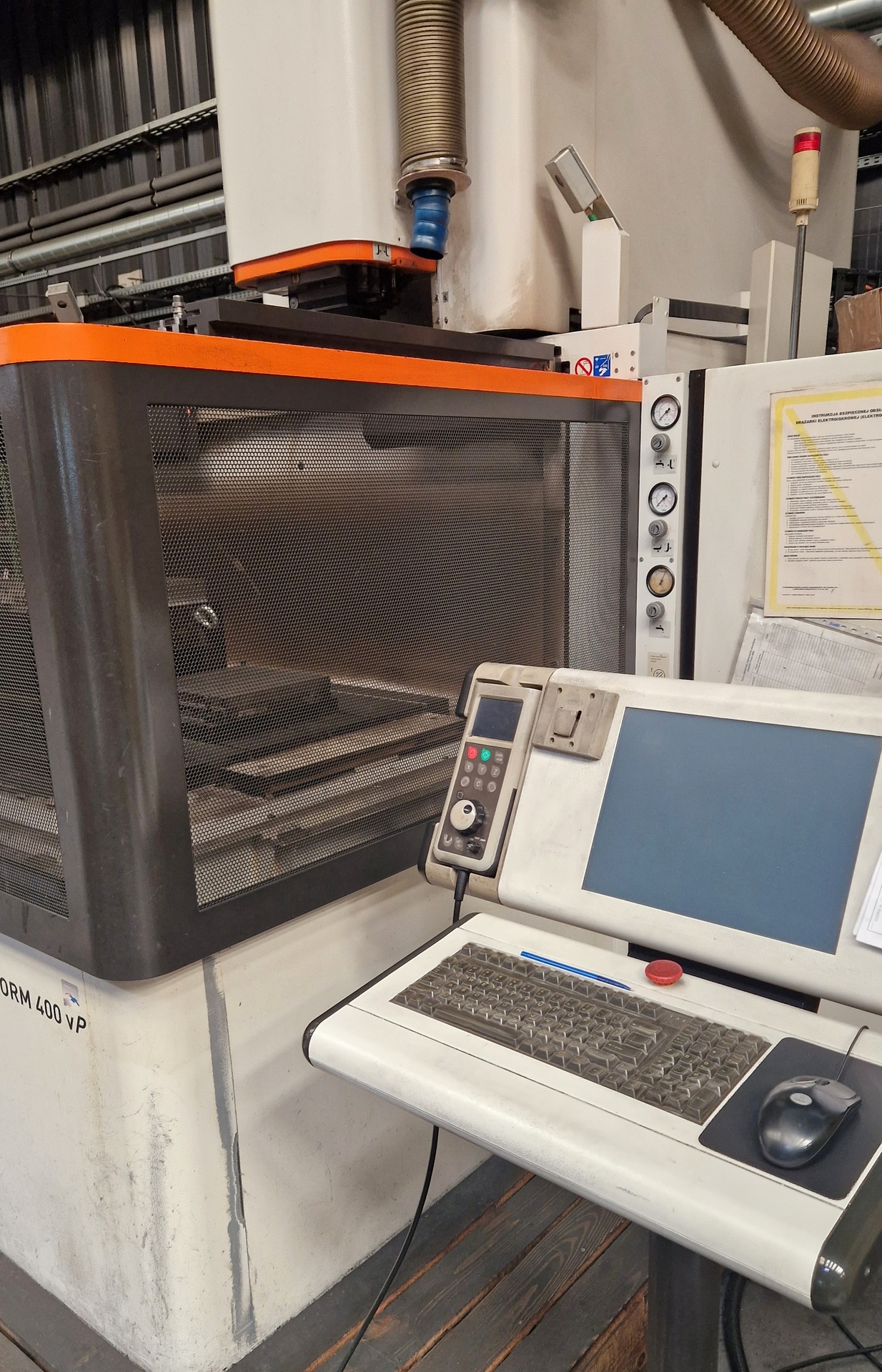

• przenośna jednostka sterowania (pendant)
• oświetlenie przestrzeni roboczej
