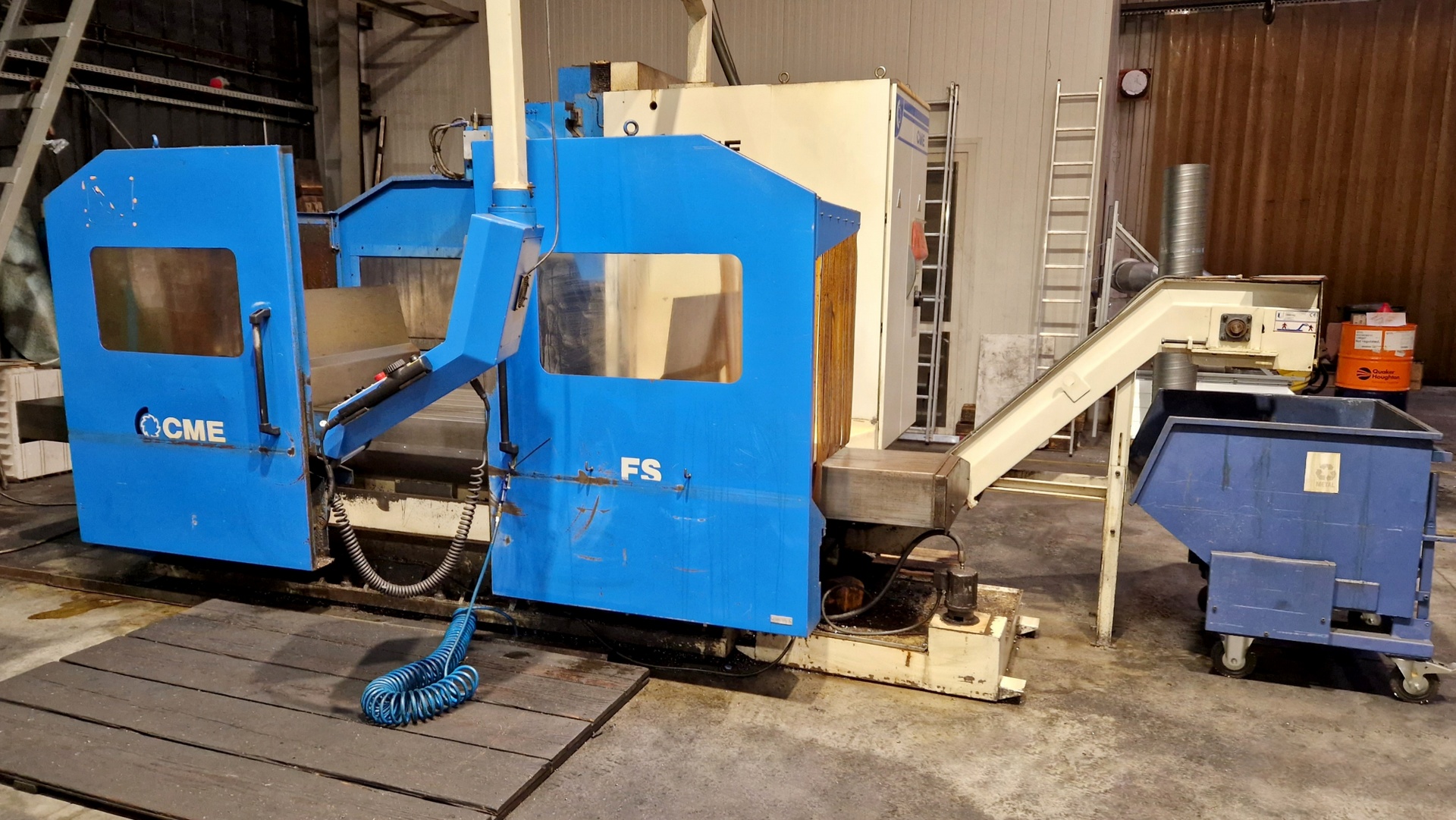

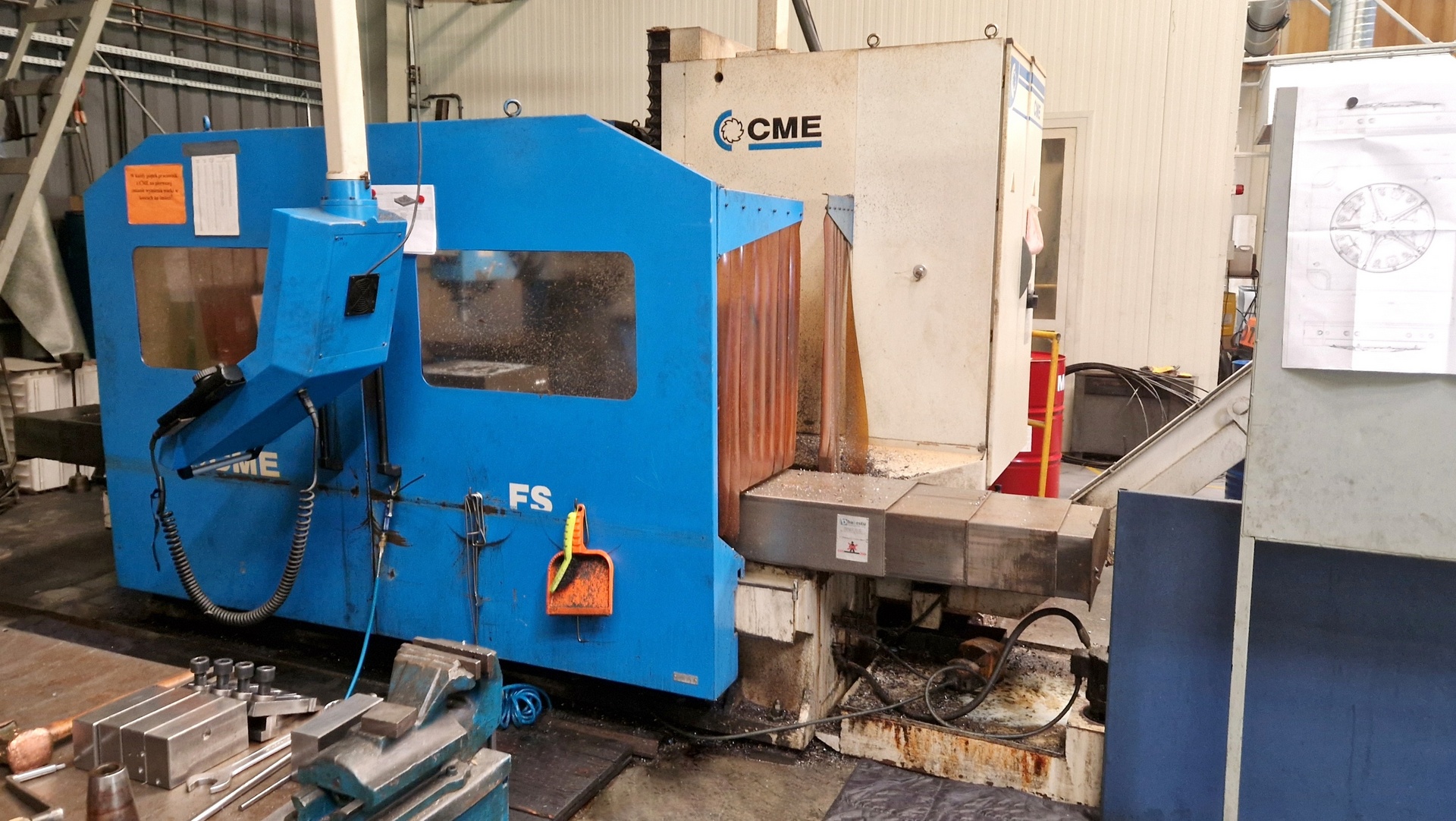

Frezarka CNC CME FS-1

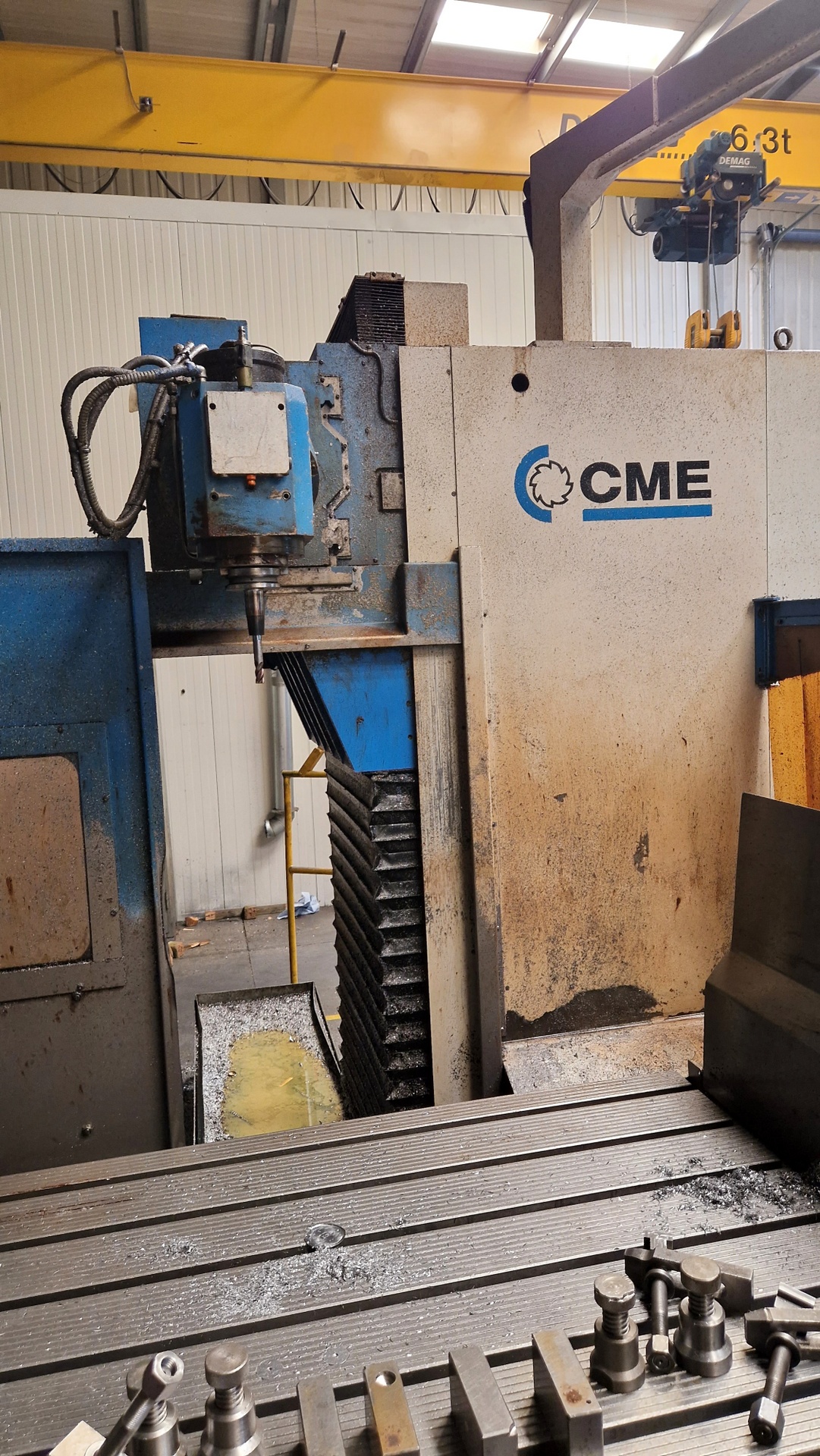

Frezarka CNC CME FS-1 zbudowana została w 2004 roku w Hiszpanii przez MAQUINARIA CME. Maszyna znajduje zastosowanie w precyzyjnej obróbce ciężkich detali o maksymalnej wadze 4000 kg. Proces obróbczy realizowany jest na dużym stole roboczym za pomocą niezawodnego wrzeciona, obracającego się z maksymalną prędkością 4000 obr/min. Konstrukcja wykonana z najwyższej jakości surowców zapewnia z kolei wysoką stabilność procesu poprzez ograniczenie drgań powstałych podczas frezowania. Całość uzupełnia zaawansowany system sterowania marki HEIDENHAIN. Frezarka łożowa CNC CME FS1 waży 13000 kg.

Specyfikacja techniczna frezarki CME FS-1

• posuw w osi X/Y/Z: 1500/1000/1000 mm
• prędkość posuwu w osi X,Y,Z: 20000 mm/min
• wymiary stołu roboczego (dł. x szer.): 1600 x 850 mm
• maksymalny ciężar detalu: 4000 kg
• maksymalna prędkość obrotowa wrzeciona: 4000 obr/min
• minimalna prędkość obrotowa wrzeciona: 50 obr/min
• moc napędu wrzeciona: 22 kW
• stożek wrzeciona: ISO-50/ DIN 69871
• ciężar maszyny CME FS-1: 13000 kg

Wyposażenie frezarki CNC CME FS1

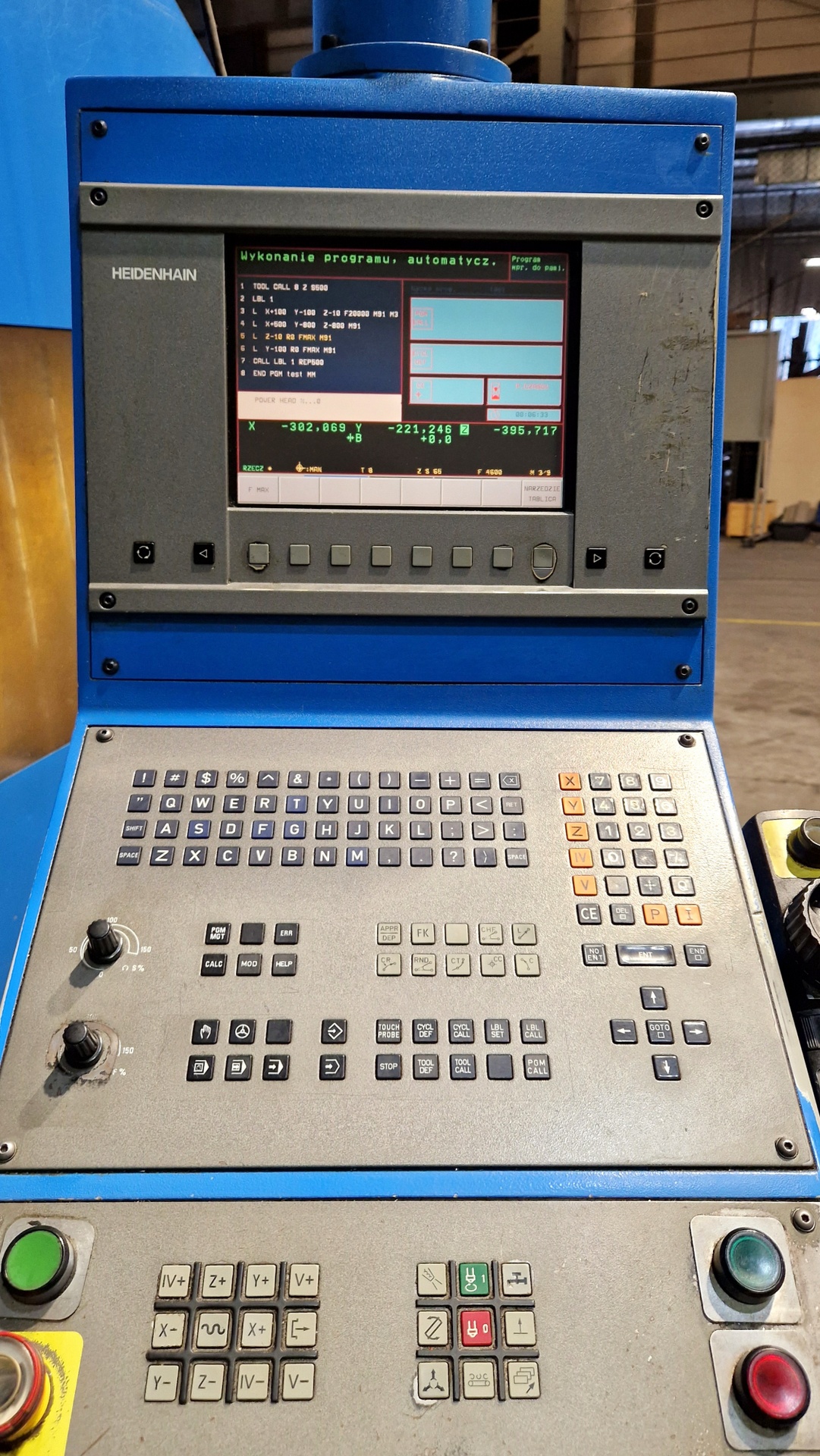

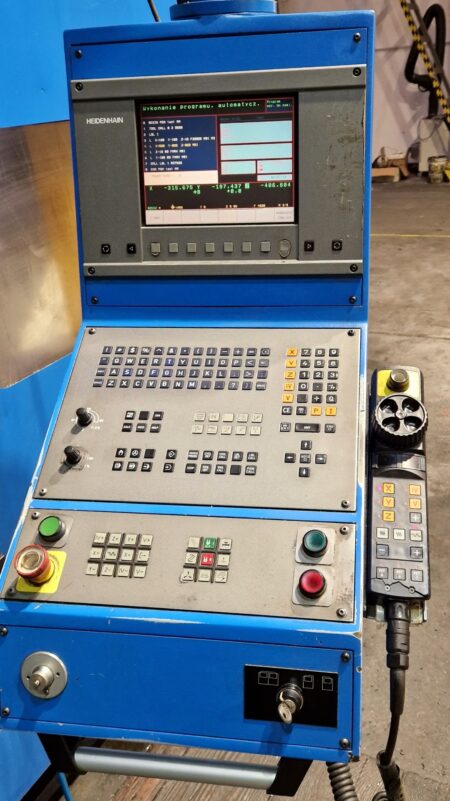

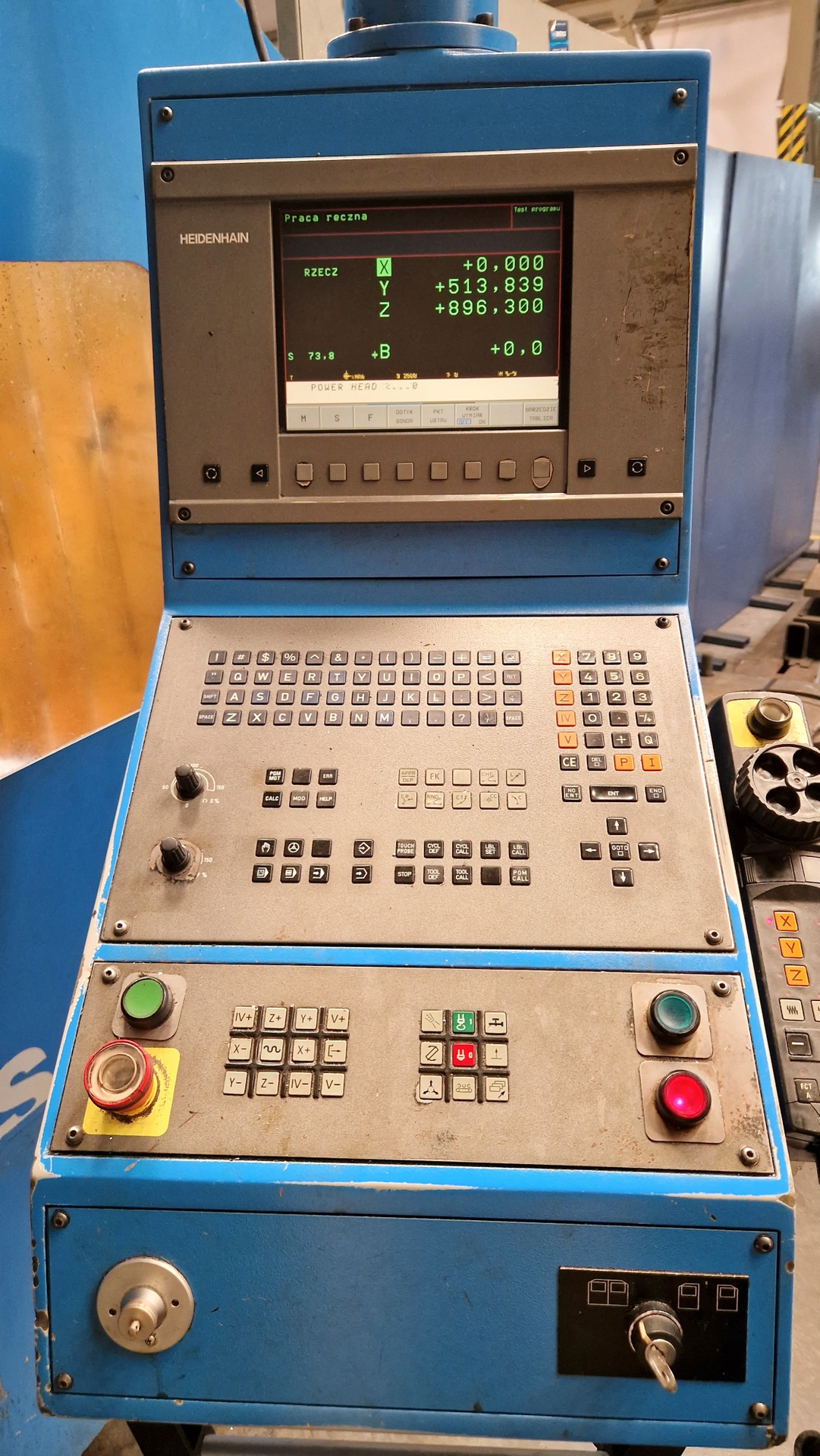

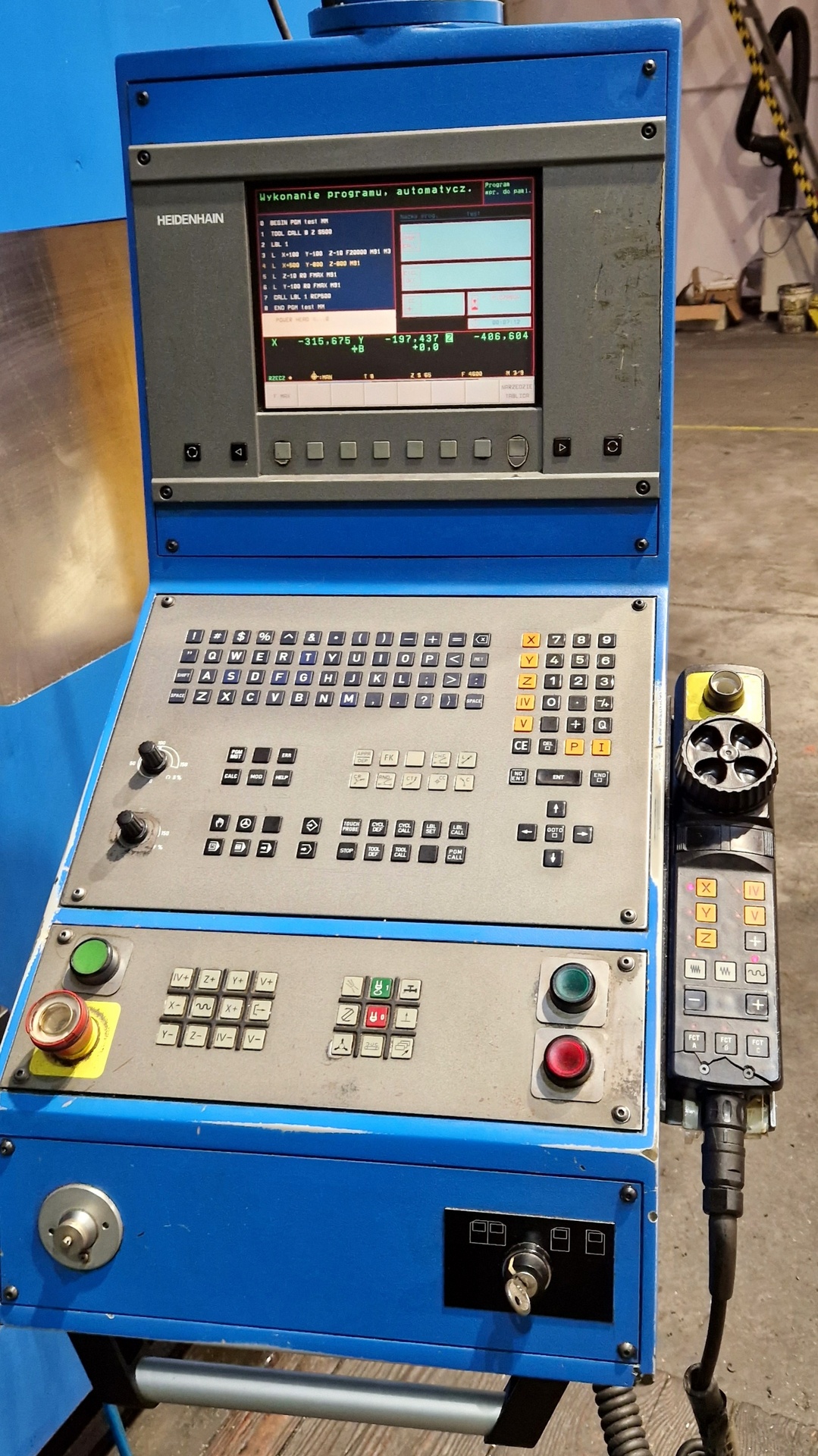

• sterowanie CNC: HEIDENHAIN TNC 426M
• układ kompensacji dylatacji głowicy frezarskiej od ciepła emitowanego podczas obróbki

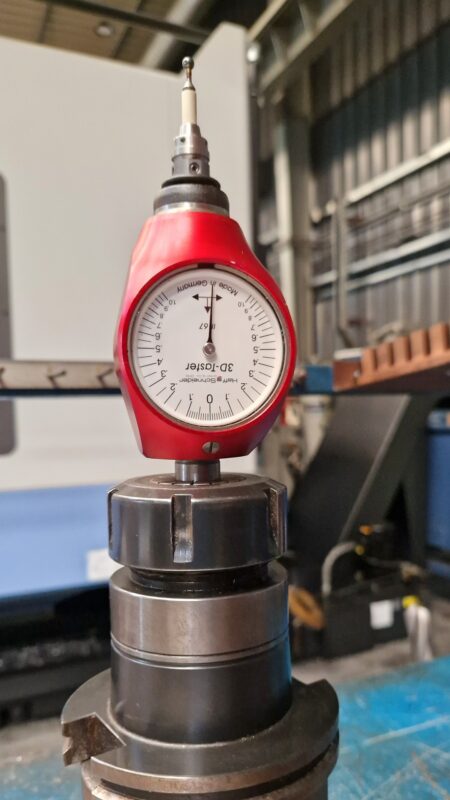

• czujnik zegarowy (3D-Taster)

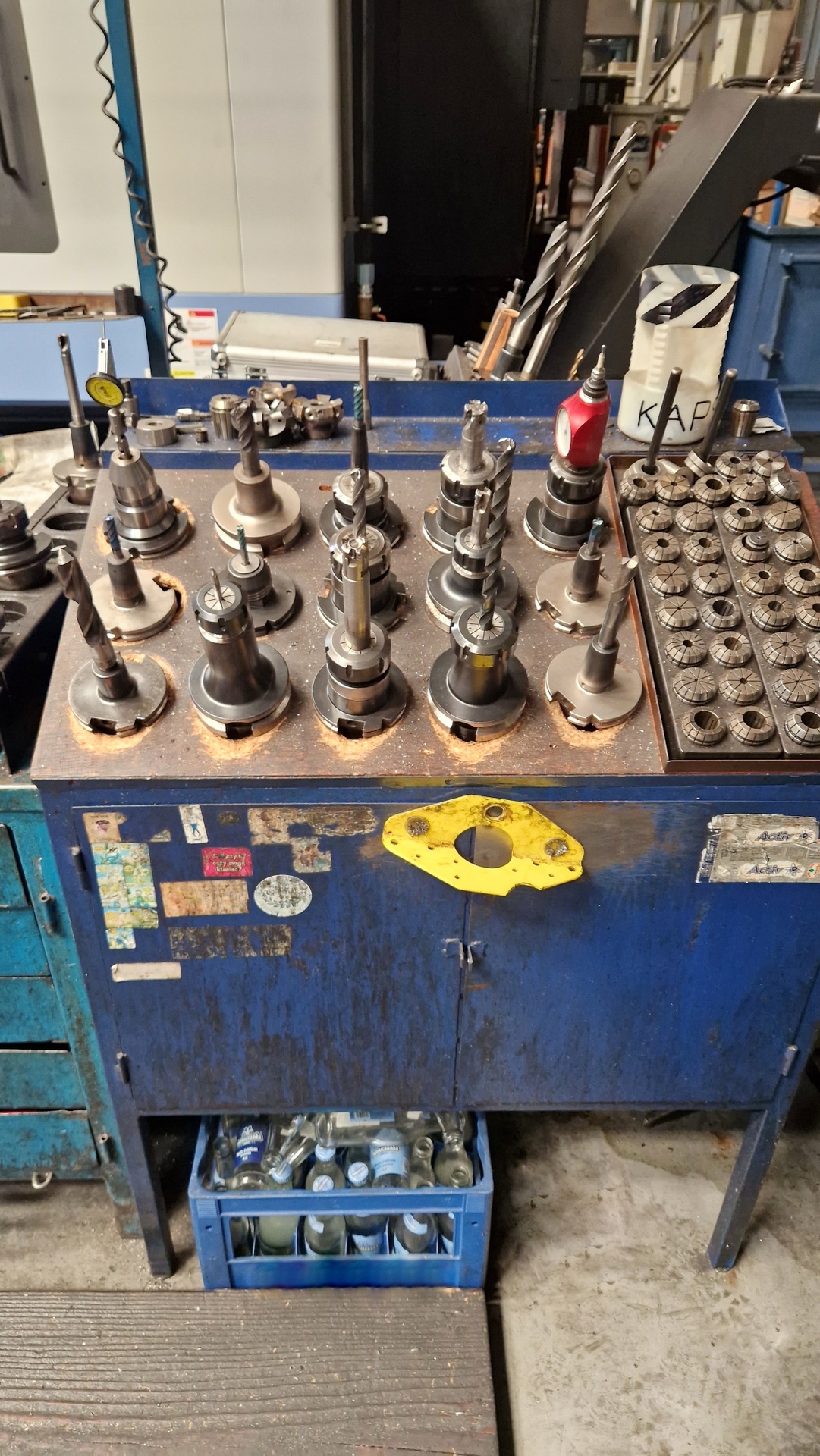

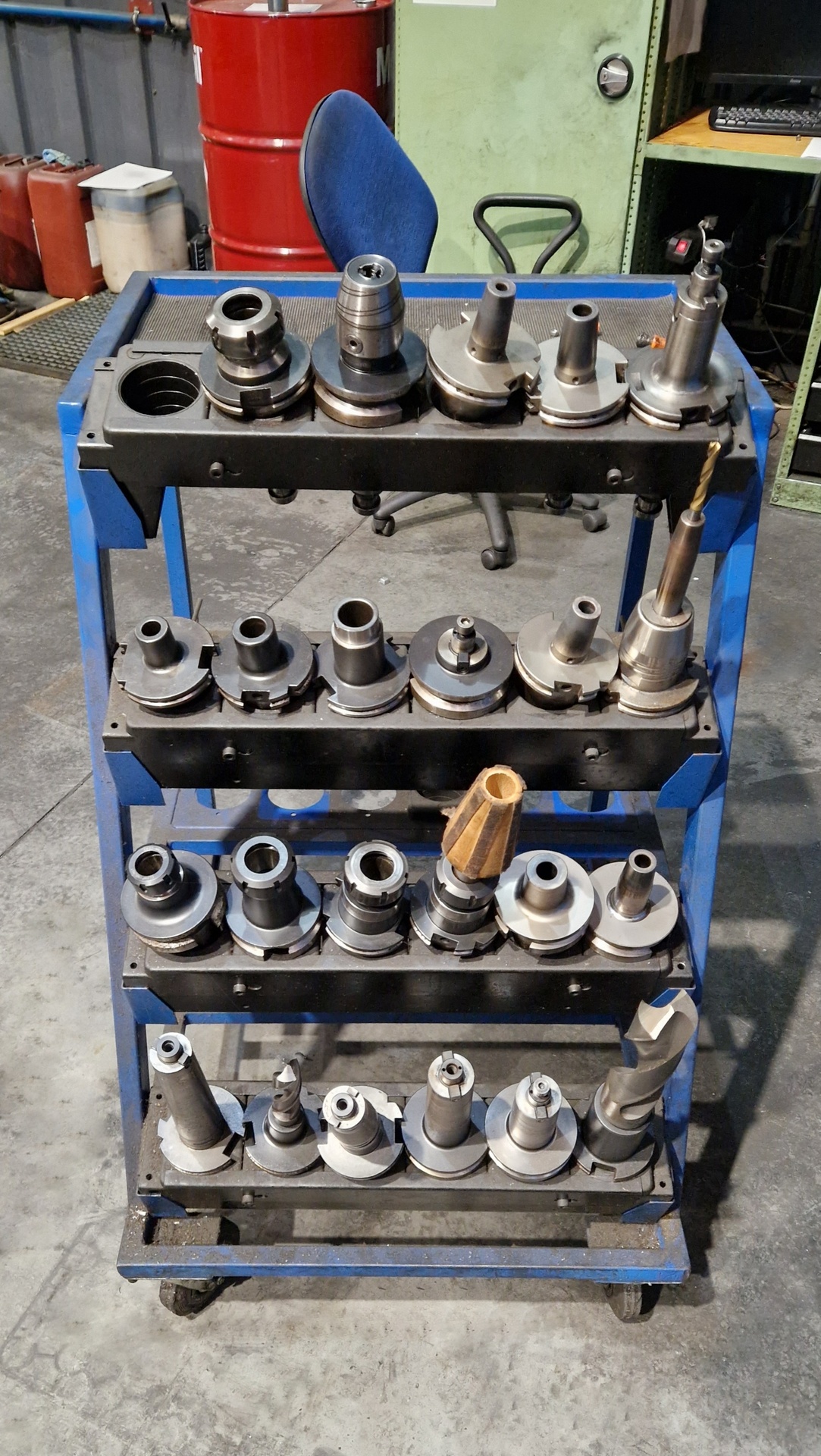

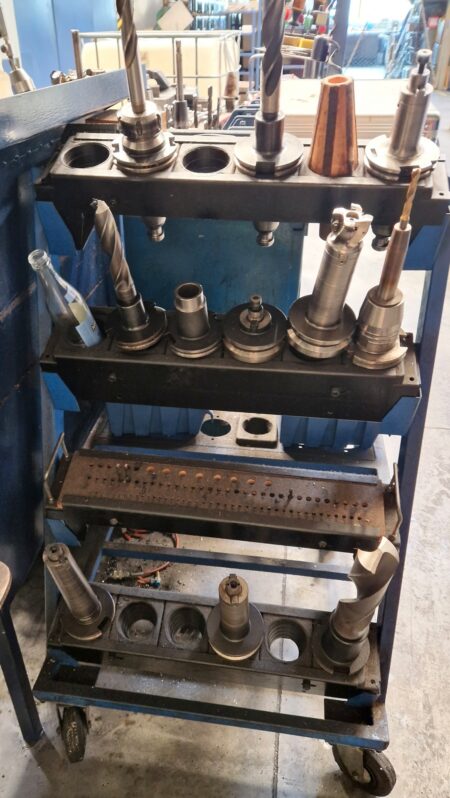

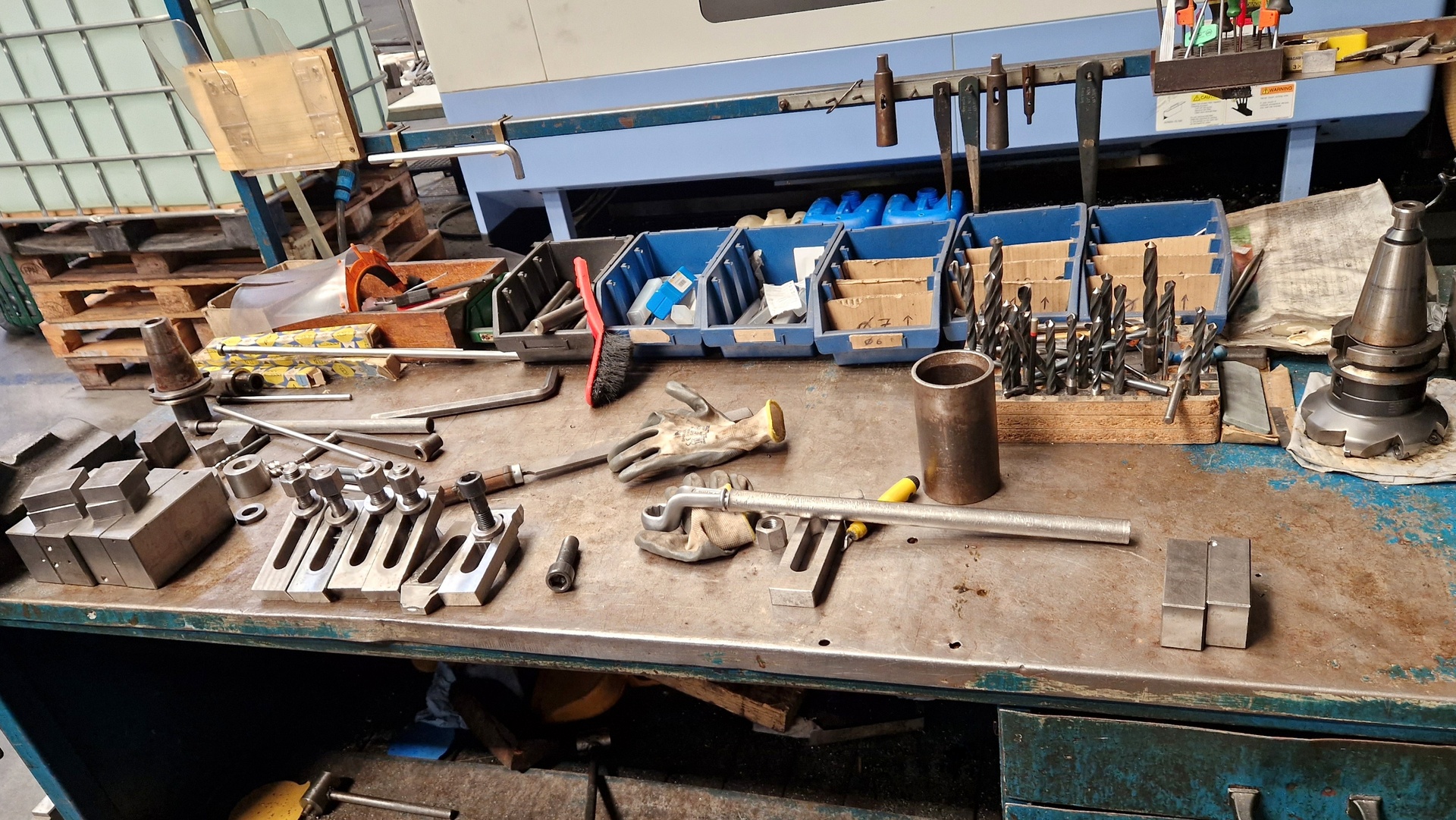

• oprawki narzędziowe

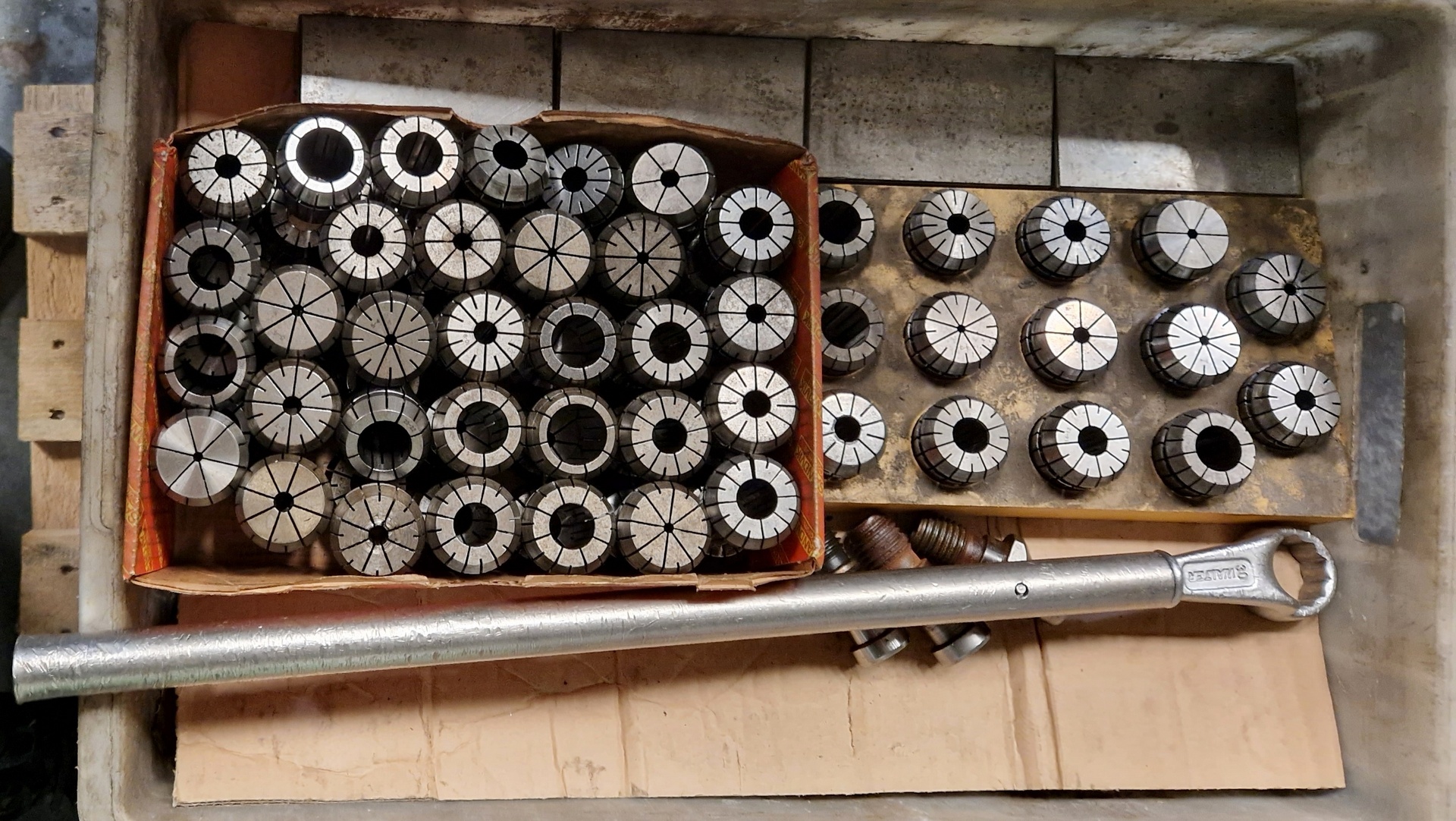

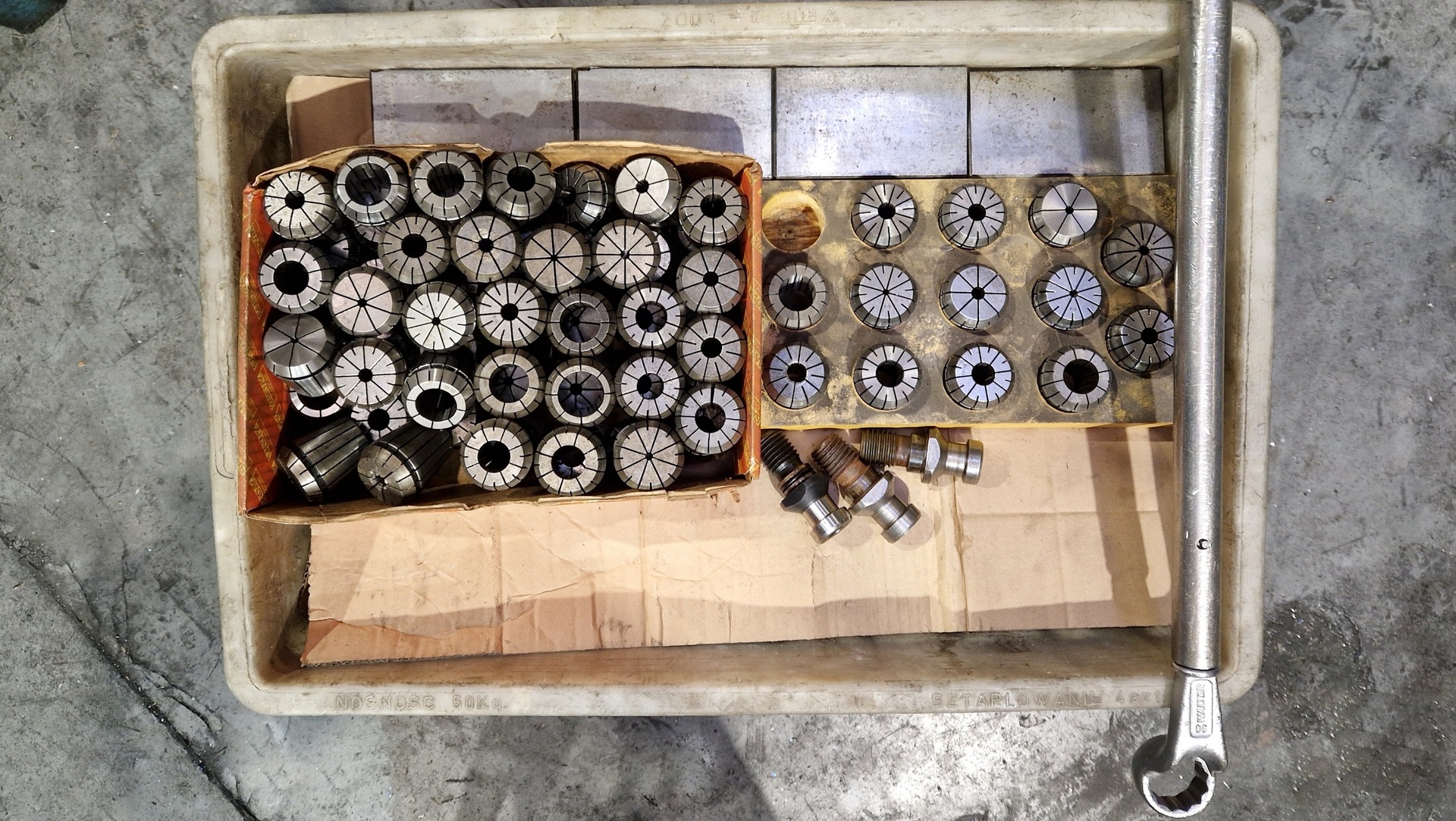

• tulejki zaciskowe

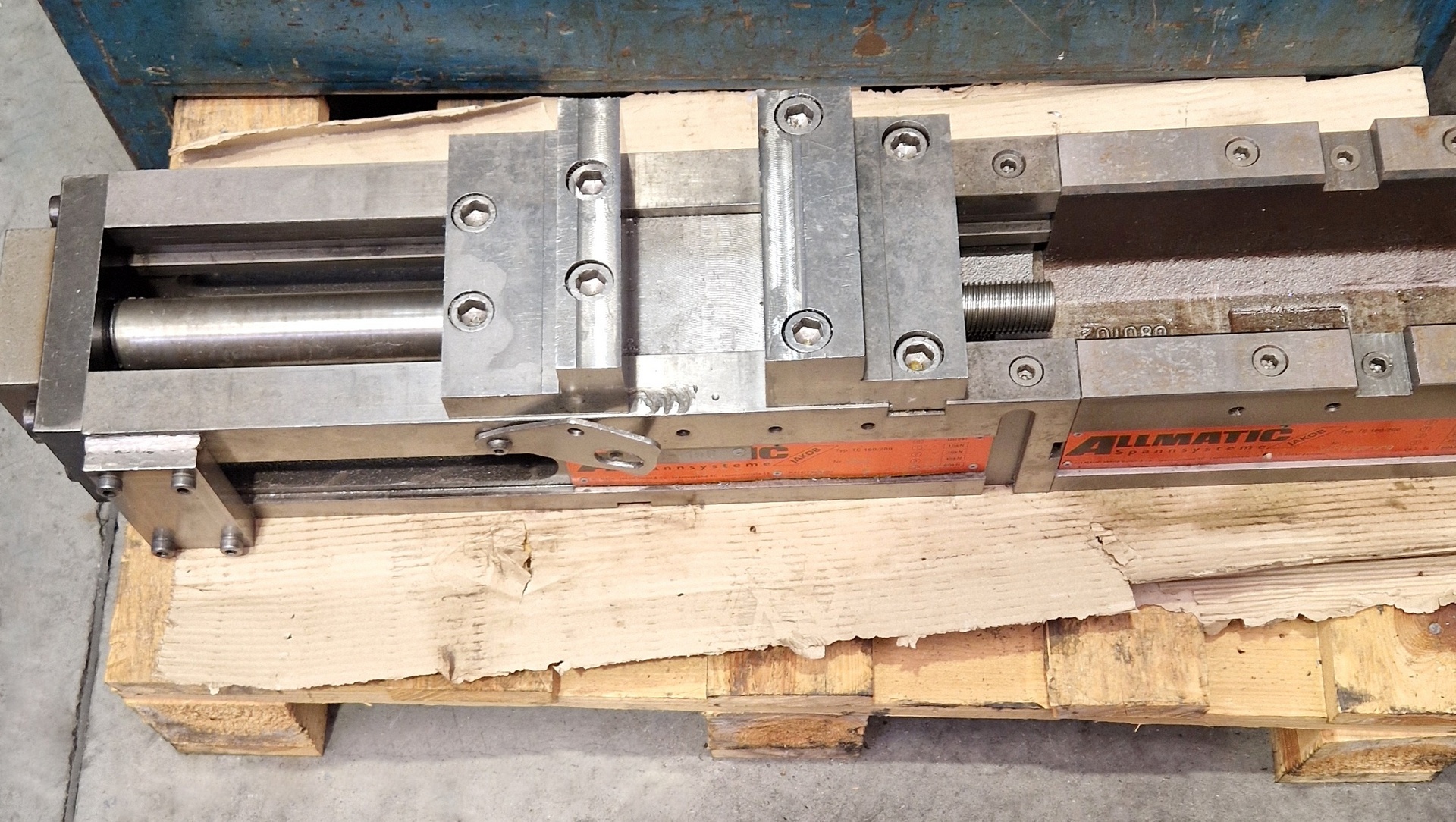

• imadło maszynowe

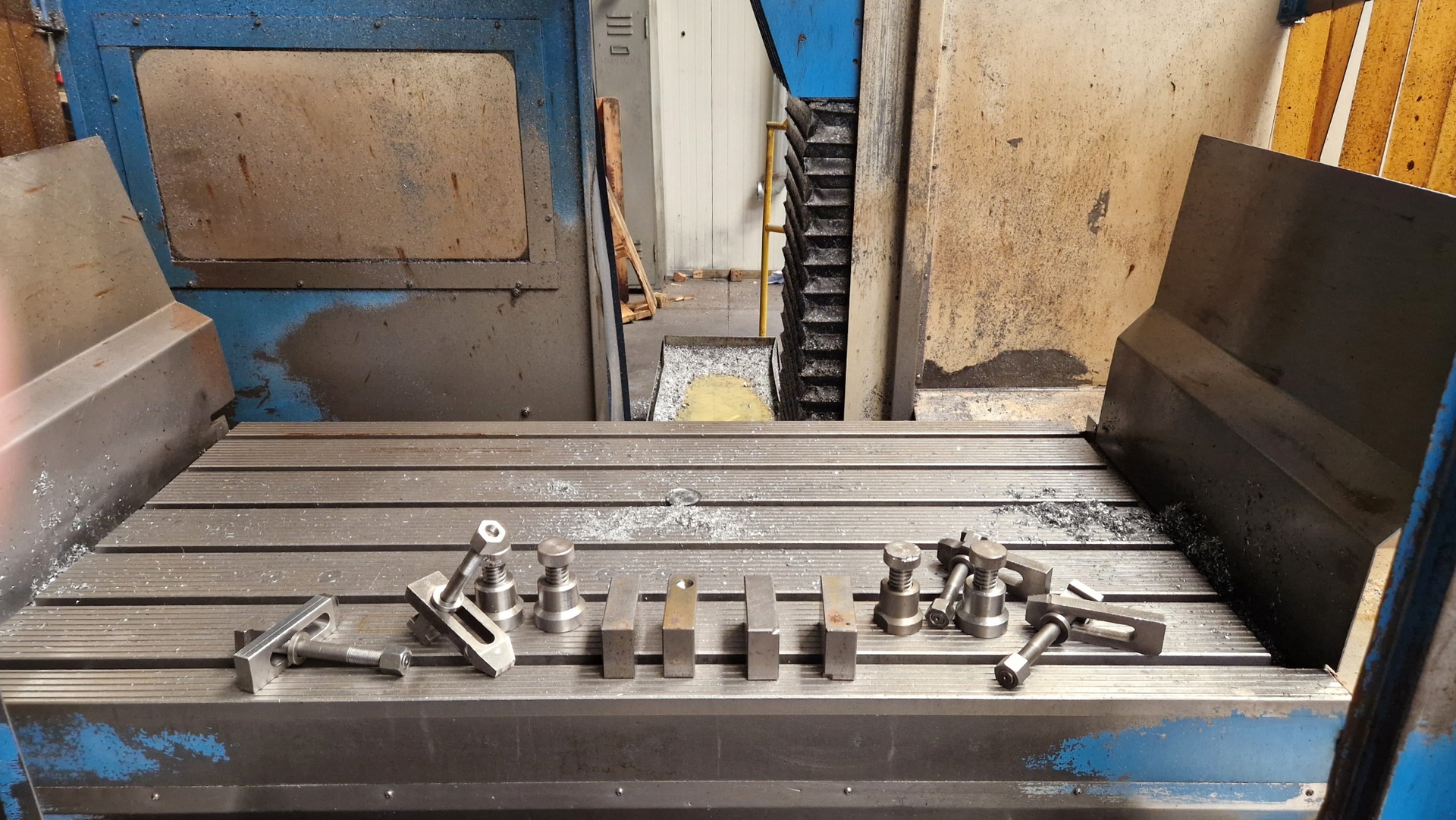

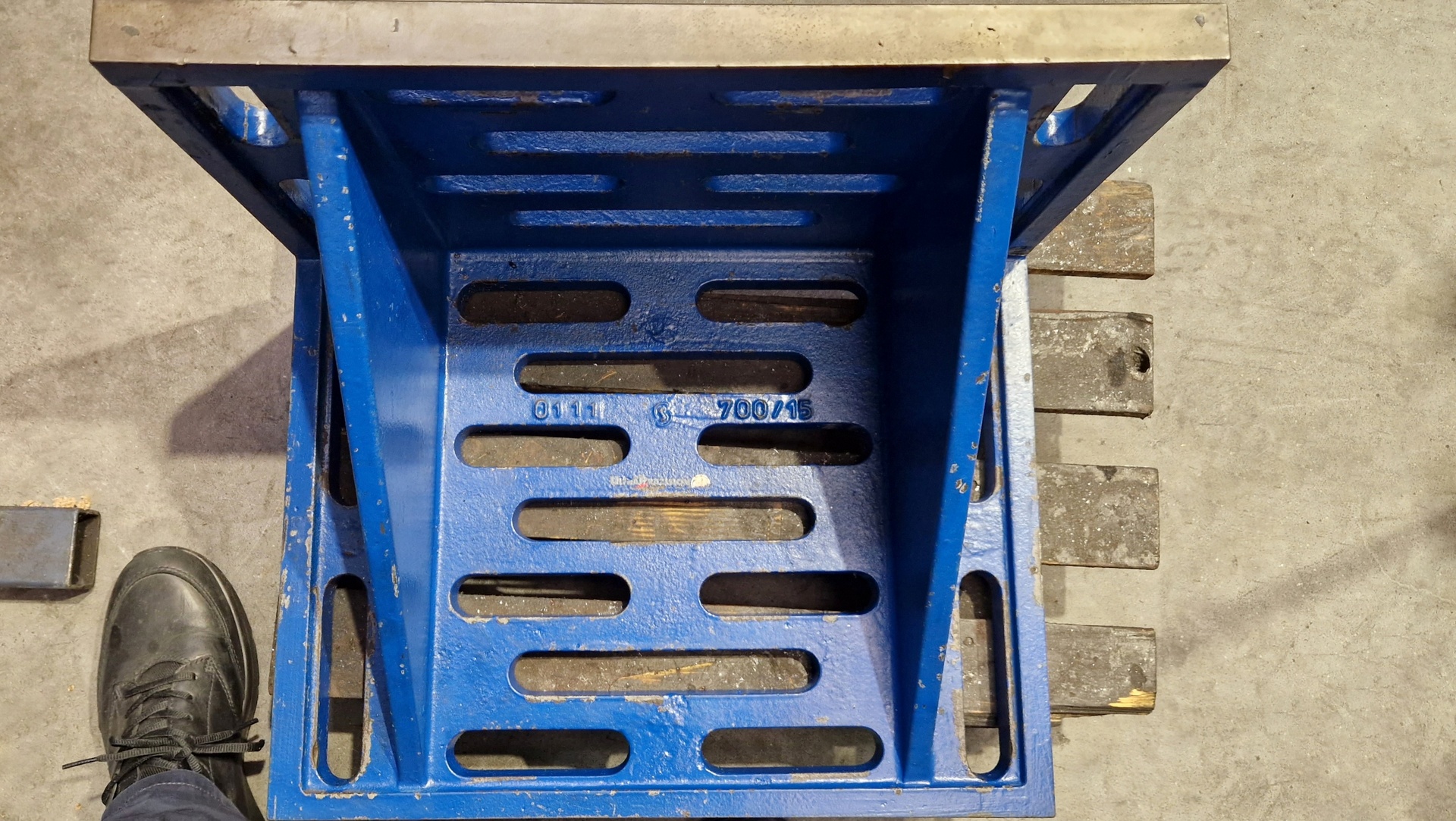

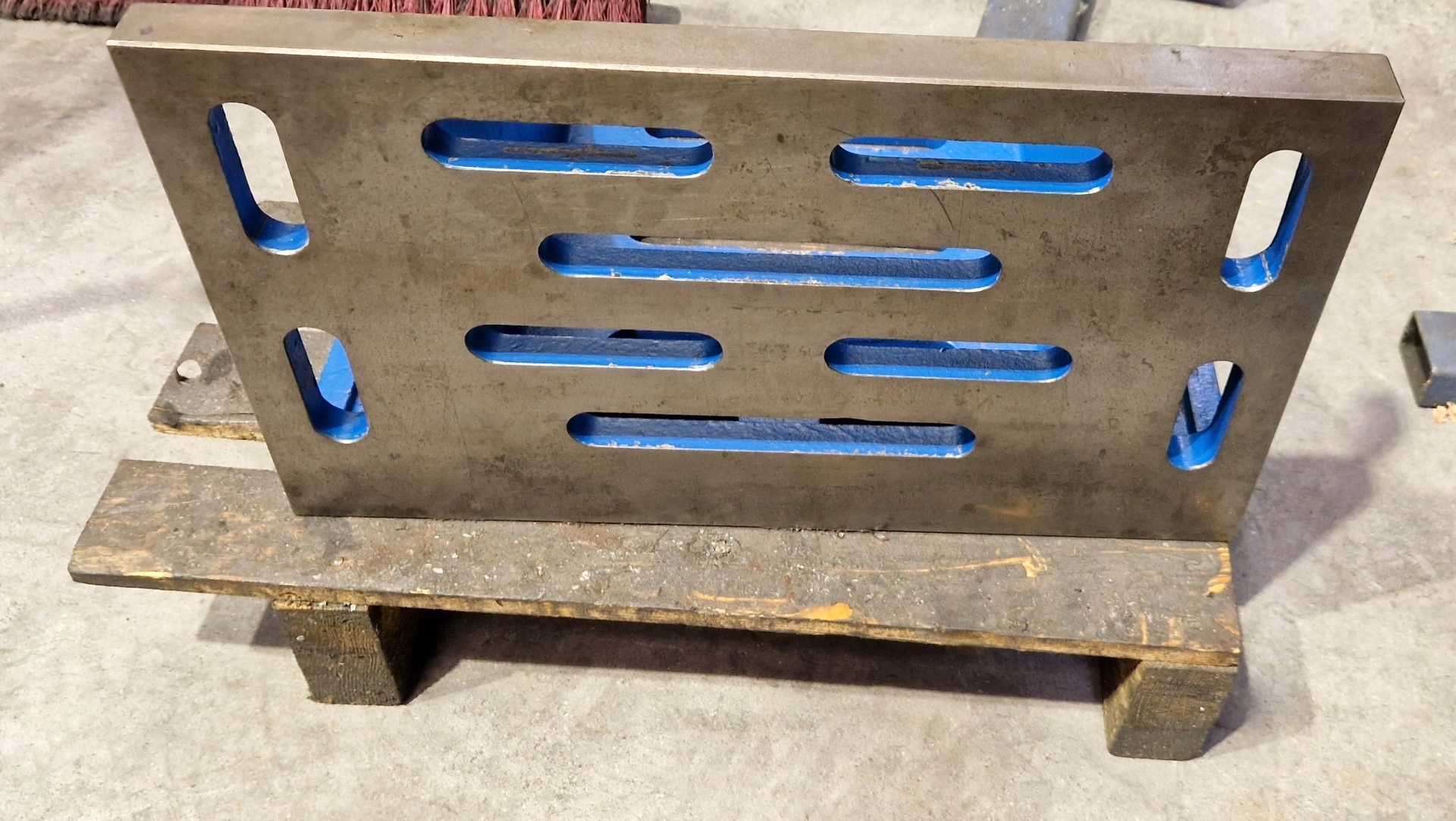

• osprzęt do mocowania detali

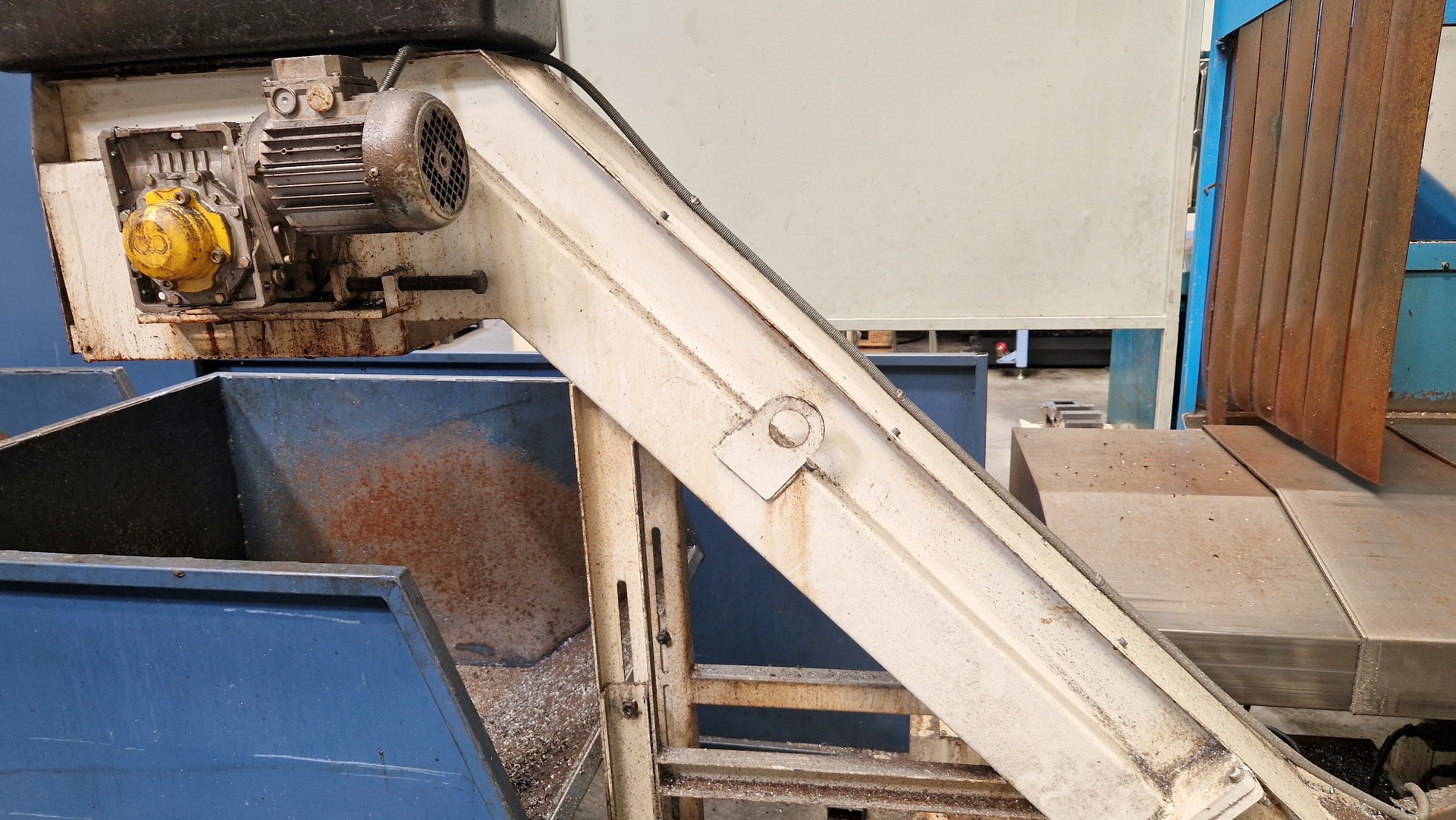

• transporter wiórów
• wózek na wióry z odstojnikiem chłodziwa
