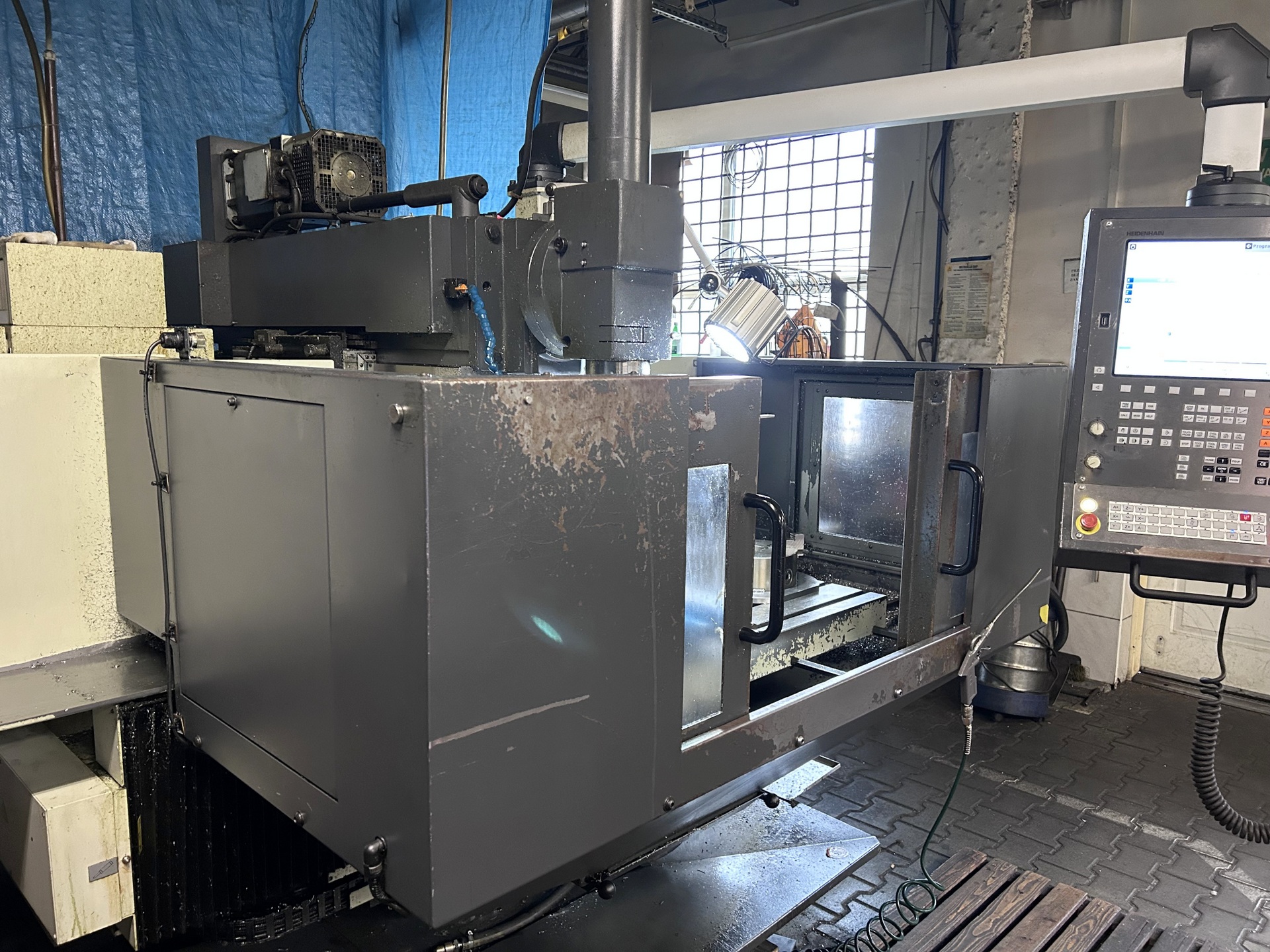

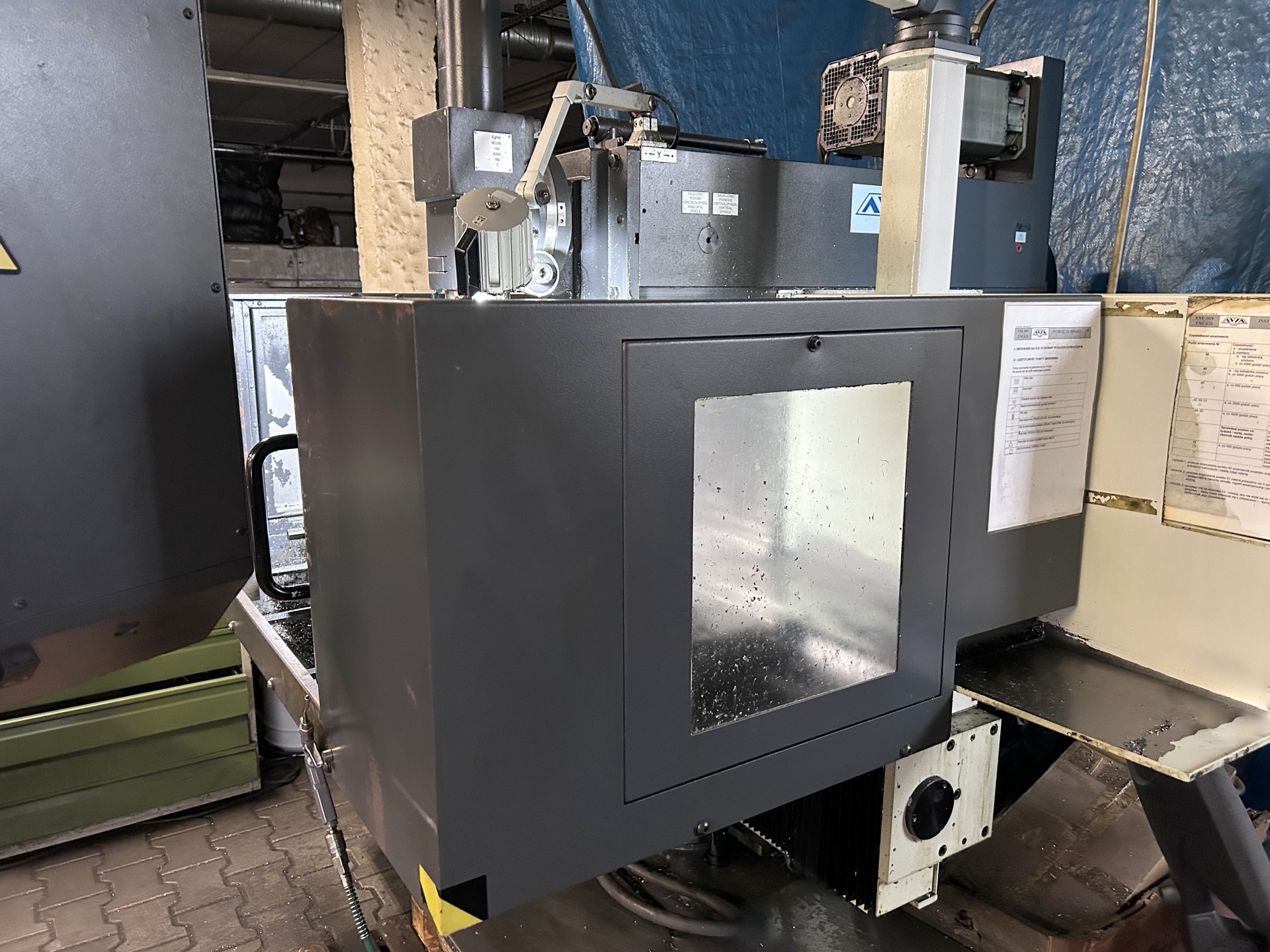

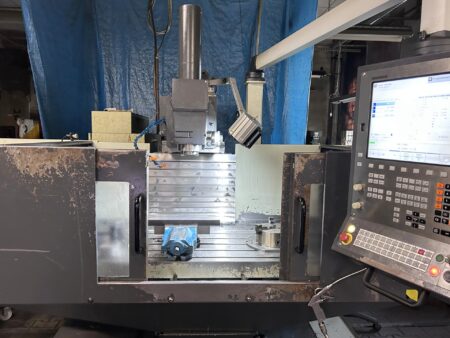

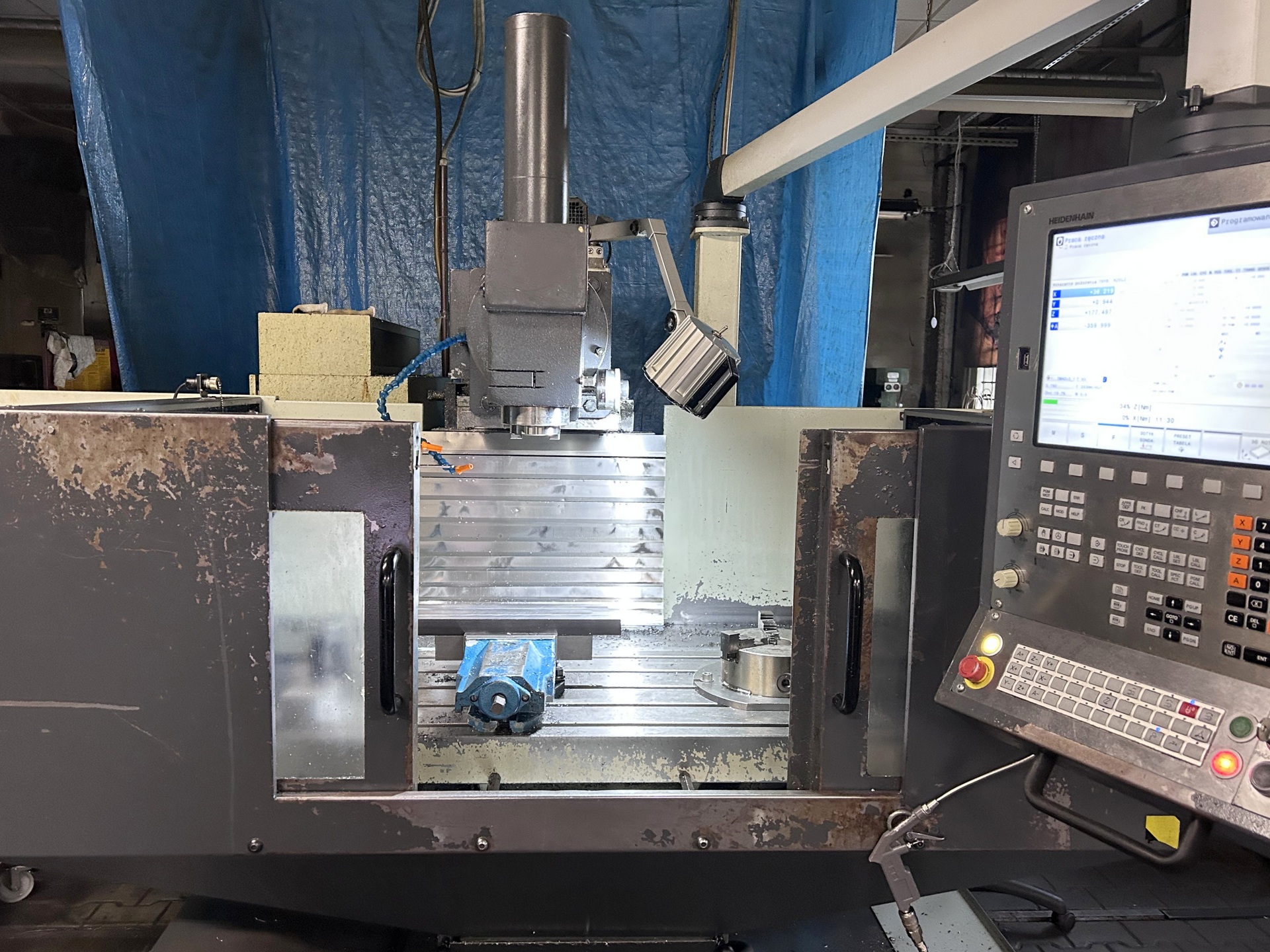

Frezarka łożowa CNC AVIA FNE 50N

Frezarka łożowa CNC AVIA FNE 50N zbudowana została w 2016 roku w Polsce przez Fabrykę Obrabiarek Precyzyjnych AVIA S.A. Maszyna przeznaczona do precyzyjnej obróbki detali o maksymalnej wadze 500 kg to doskonały wybór dla każdego zakładu przemysłowego. Wszystko to za sprawą niezawodnego wrzeciona, które może pracować zarówno w pionie, jak i w poziomie z takimi samymi właściwościami. W celu zagwarantowania doskonałej powtarzalności posuwów, ruch osi Z realizowany jest po precyzyjnych prowadnicach pionowych. Ruch w osi X i Y wykonuje natomiast osadzony na sztywnej konstrukcji maszyny stół roboczy. AVIA FNE 50N sterowana jest z poziomu zaawansowanego systemu sterowania marki HEIDENHAIN, które wyróżnia się intuicyjną obsługą oraz wieloma przydatnymi funkcjami. Frezarka narzędziowa FNE 50N waży 3000 kg.

Specyfikacja techniczna frezarki CNC AVIA FNE 50N

Dane ogólne

• posuw w osi X/Y/Z: 800/500/420 mm
• zakres posuwu w osi X,Y,Z: 5-2000 mm/min
• posuw przyśpieszony w osi X/Y/Z: 10/10/7 m/min
• maksymalny ciężar detalu: 500 kg
• prędkość obrotowa wrzeciona: 50-4000 obr/min
• regulacja prędkości obrotowej wrzeciona: bezstopniowa
• moc napędu wrzeciona (100%/40%): 7,5/11 kW
• stożek wrzeciona: ISO 40
• kąt skrętu głowicy roboczej pionowej: ± 45°
• wysuw pinoli głowicy pionowej (ręczny): 100 mm
• ciężar głowicy roboczej pionowej: 150 kg
• maksymalna średnica narzędzia: 160 mm
• maksymalny ciężar narzędzia: 7 kg
• siła mocowania narzędzi: 10000 N
• moc silnika pompy układu hydraulicznego: 0,55 kW
• moc silnika pompy chłodziwa: 0,2 kW
• zasilanie: 3x 400 VAC; 50 Hz
• gabaryty (dł. x szer. x wys.): 3270 x 4000 x 2100 mm
• ciężar maszyny AVIA FNE 50N: 3000 kg

Stół roboczy poziomy

• wymiary (dł. x szer.): 1000 x 500 mm
• liczba rowków T-owych: 5
• szerokość rowków T-owych: 18 mm
• rozstaw rowków T-owych: 100 mm
• ciężar: 250 kg

Stół roboczy pionowy

• wymiary (dł. x szer.): 500 x 400 mm
• liczba rowków T-owych: 5
• szerokość rowków T-owych: 18 mm
• rozstaw rowków T-owych: 63 mm

Podtrzymka do długich trzpieni

• średnica tulei łożyska wspornika: 56H7 mm
• maksymalna dopuszczalna średnica frezu: 200 mm
• maksymalna odległość od czoła wrzeciona do wspornika: 280 mm

Wyposażenie frezarki łożowej AVIA

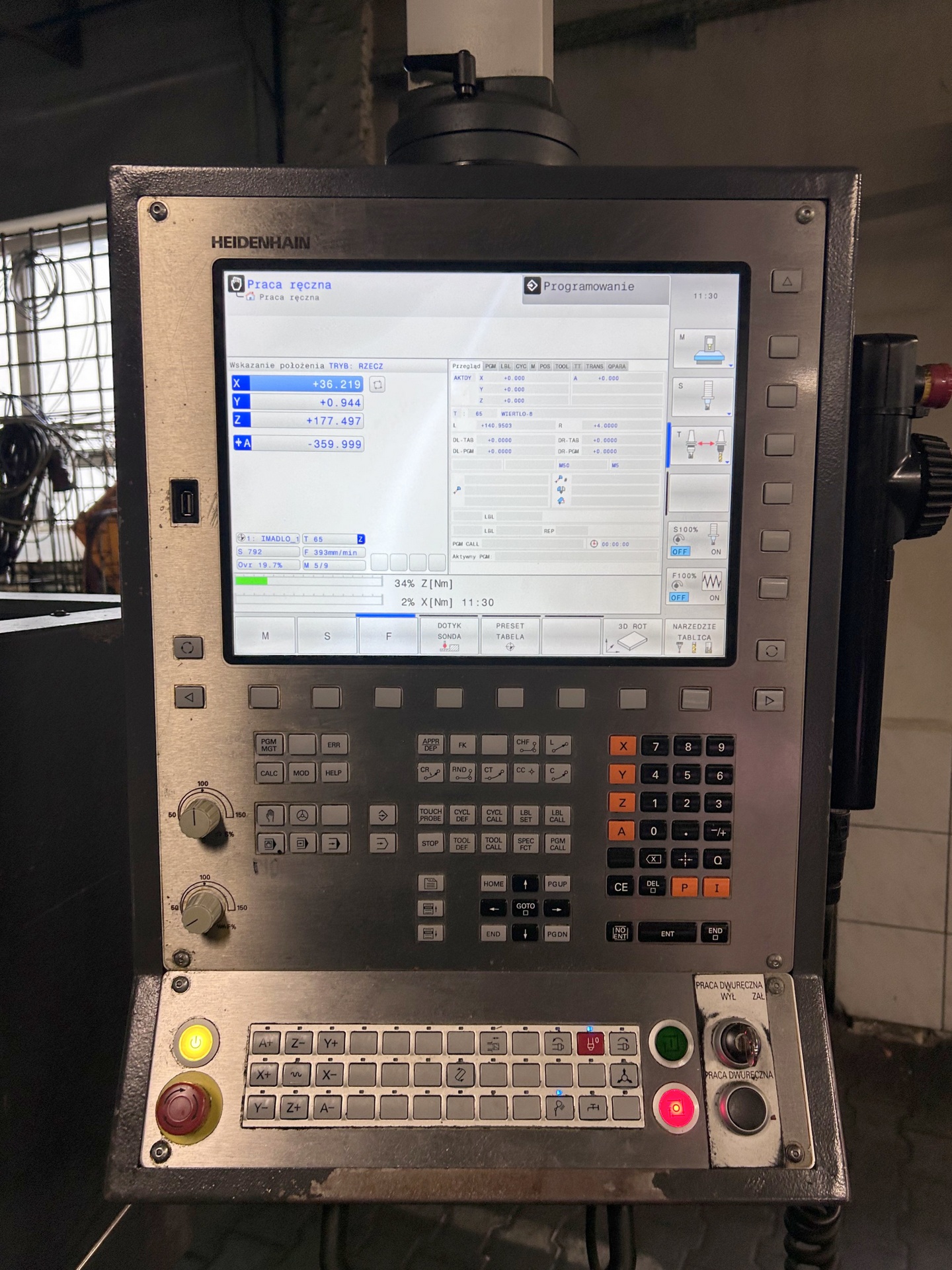

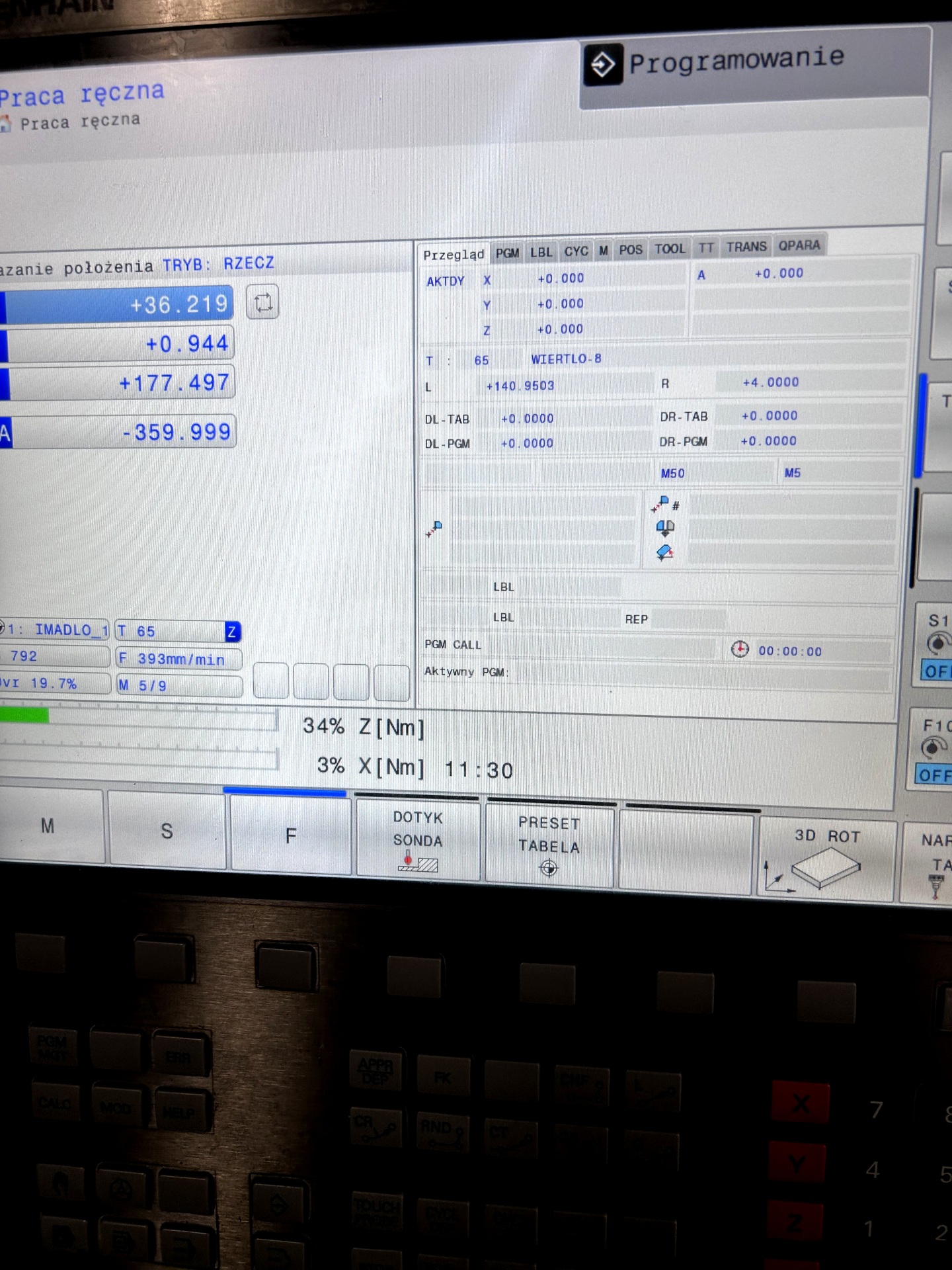

• sterowanie CNC: HEIDENHAIN TNC 620
• możliwość pracy wrzeciona głównego w poziomie
• głowica robocza skrętna
• podtrzymka do długich trzpieni
• napęd we wszystkich osiach: HEIDENHAIN
• oświetlenie przestrzeni roboczej
