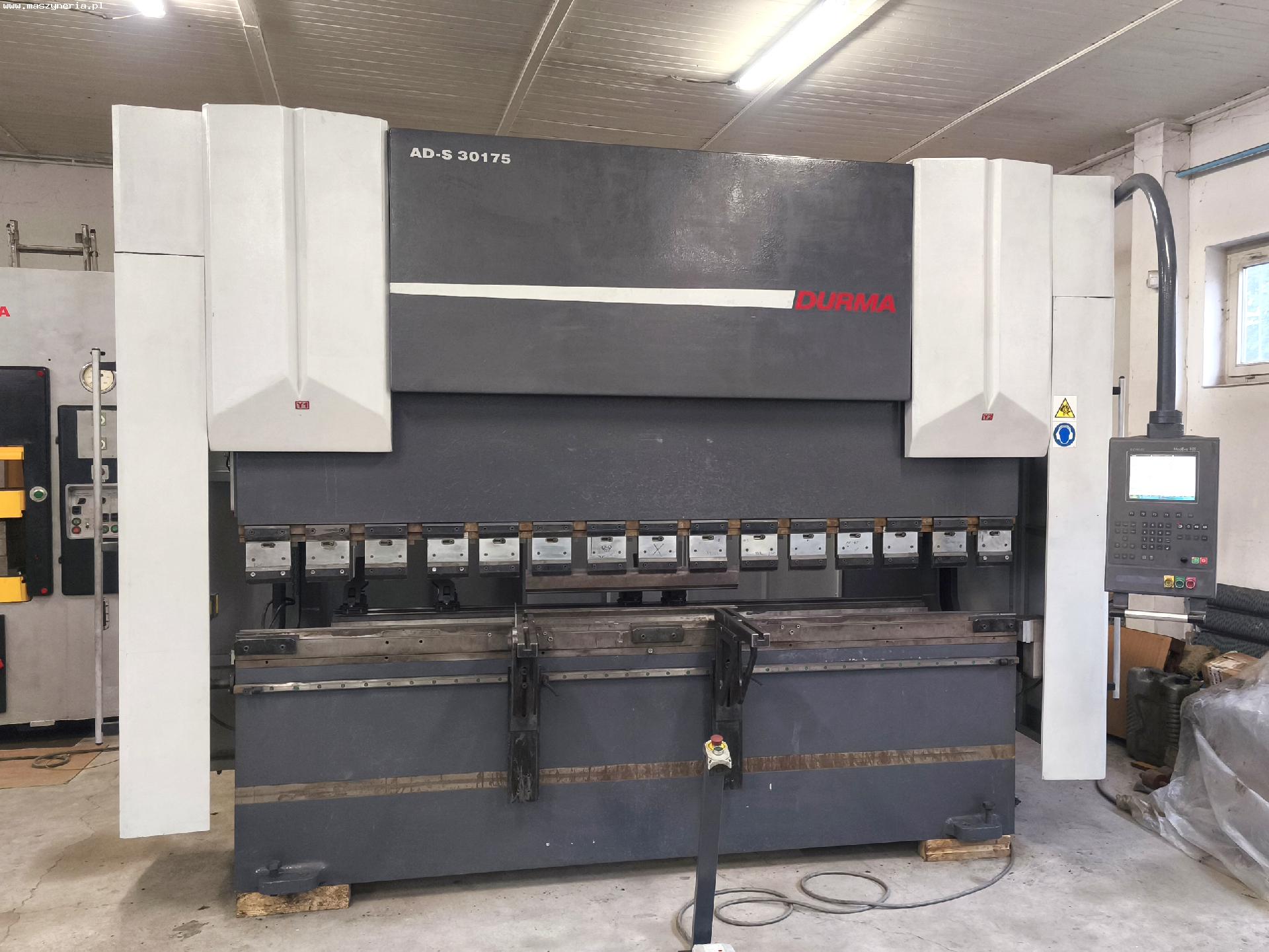

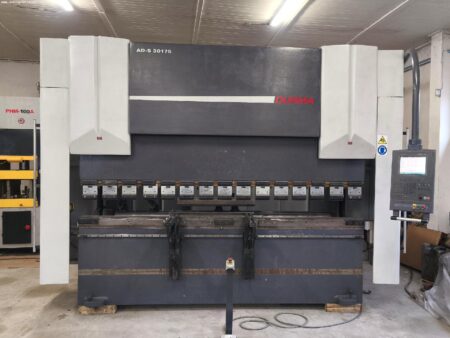

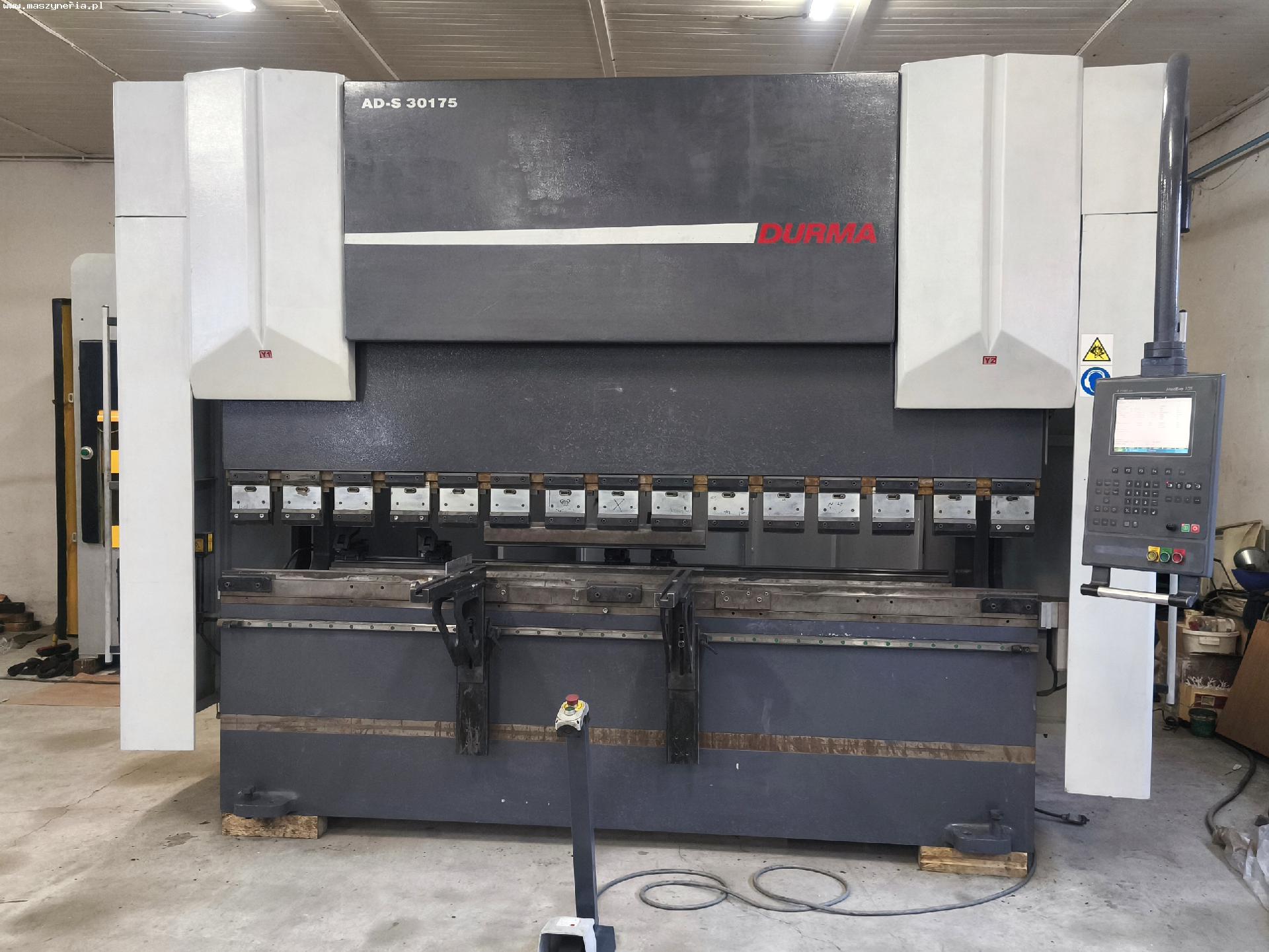

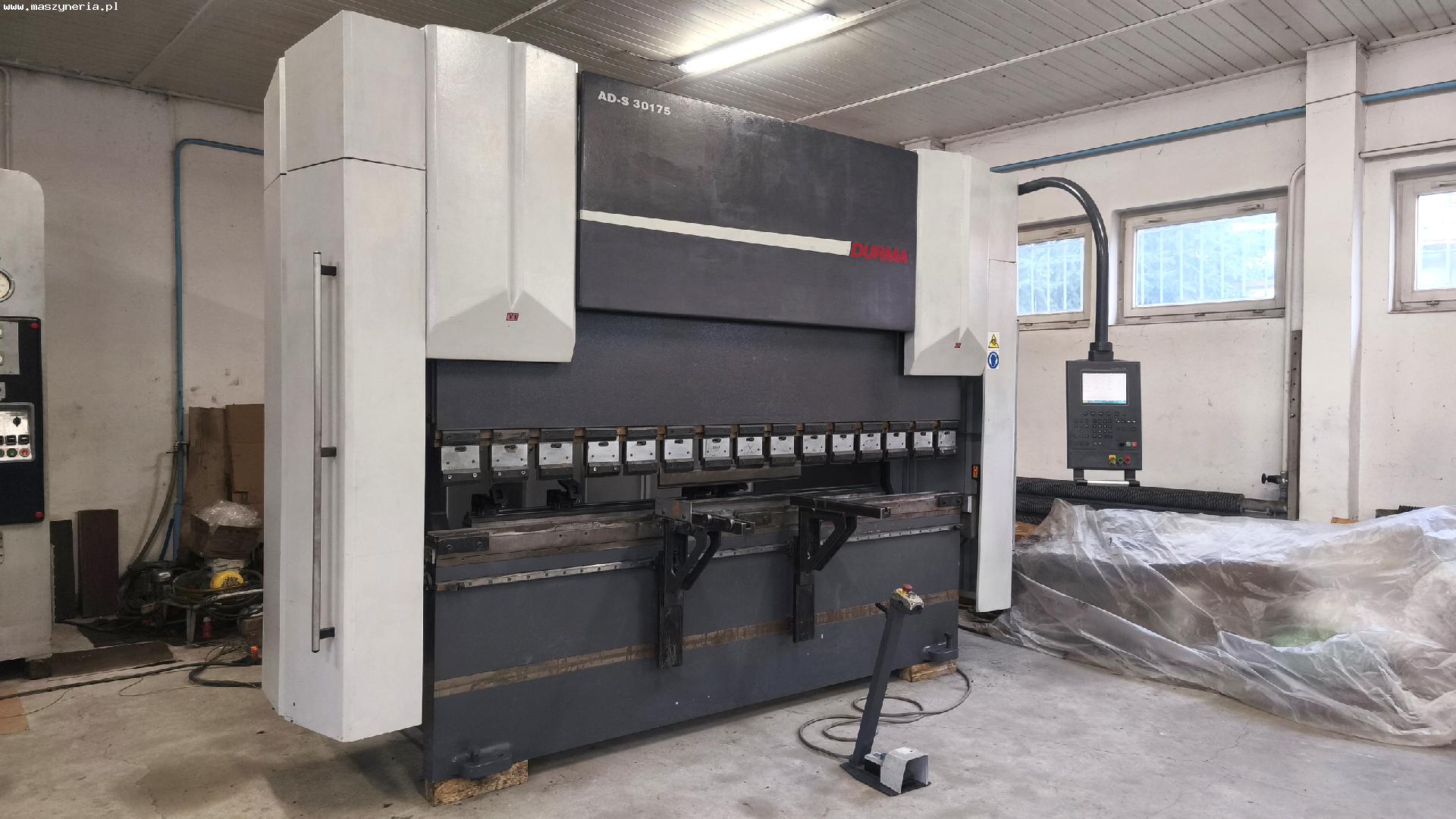

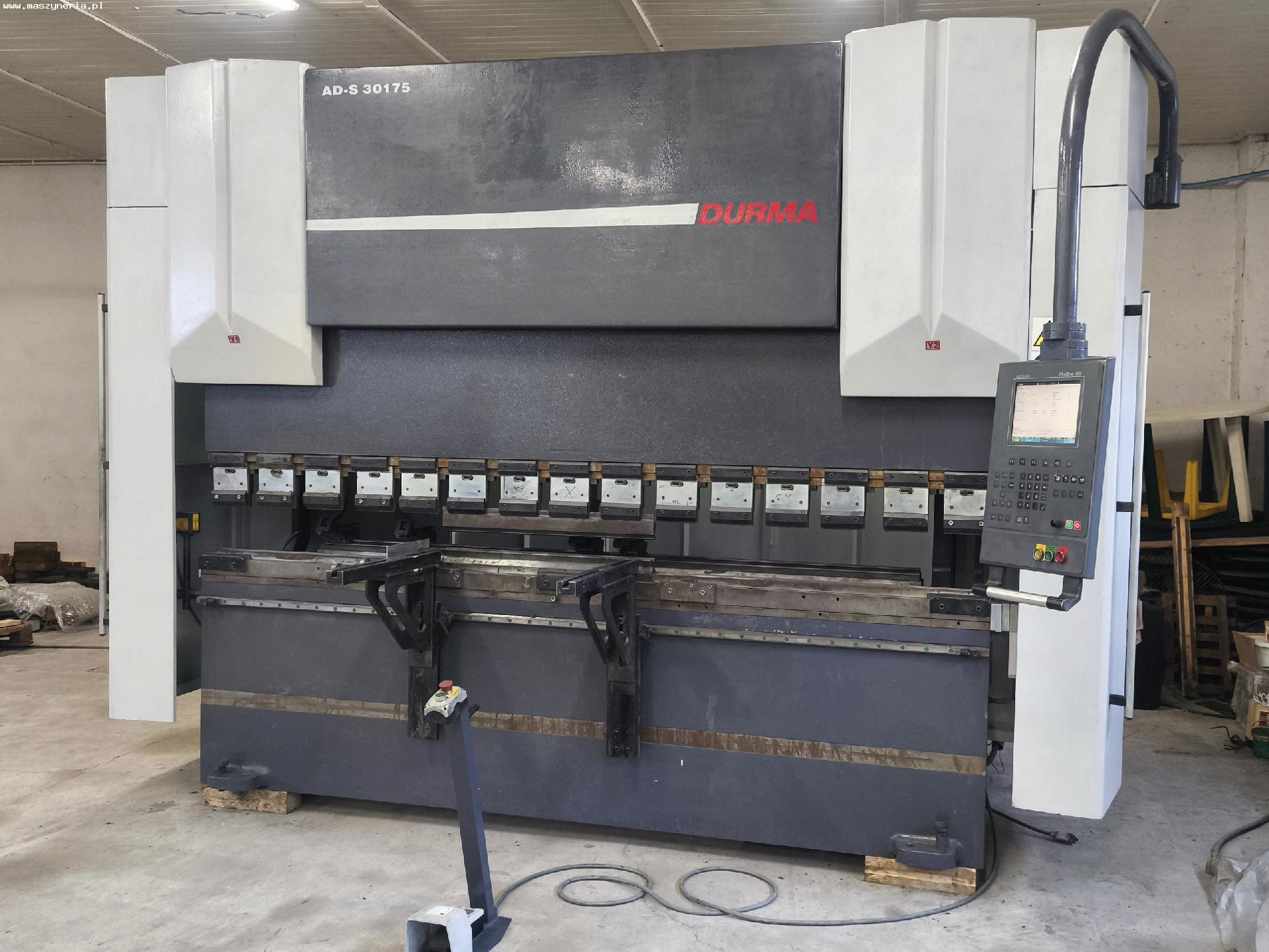

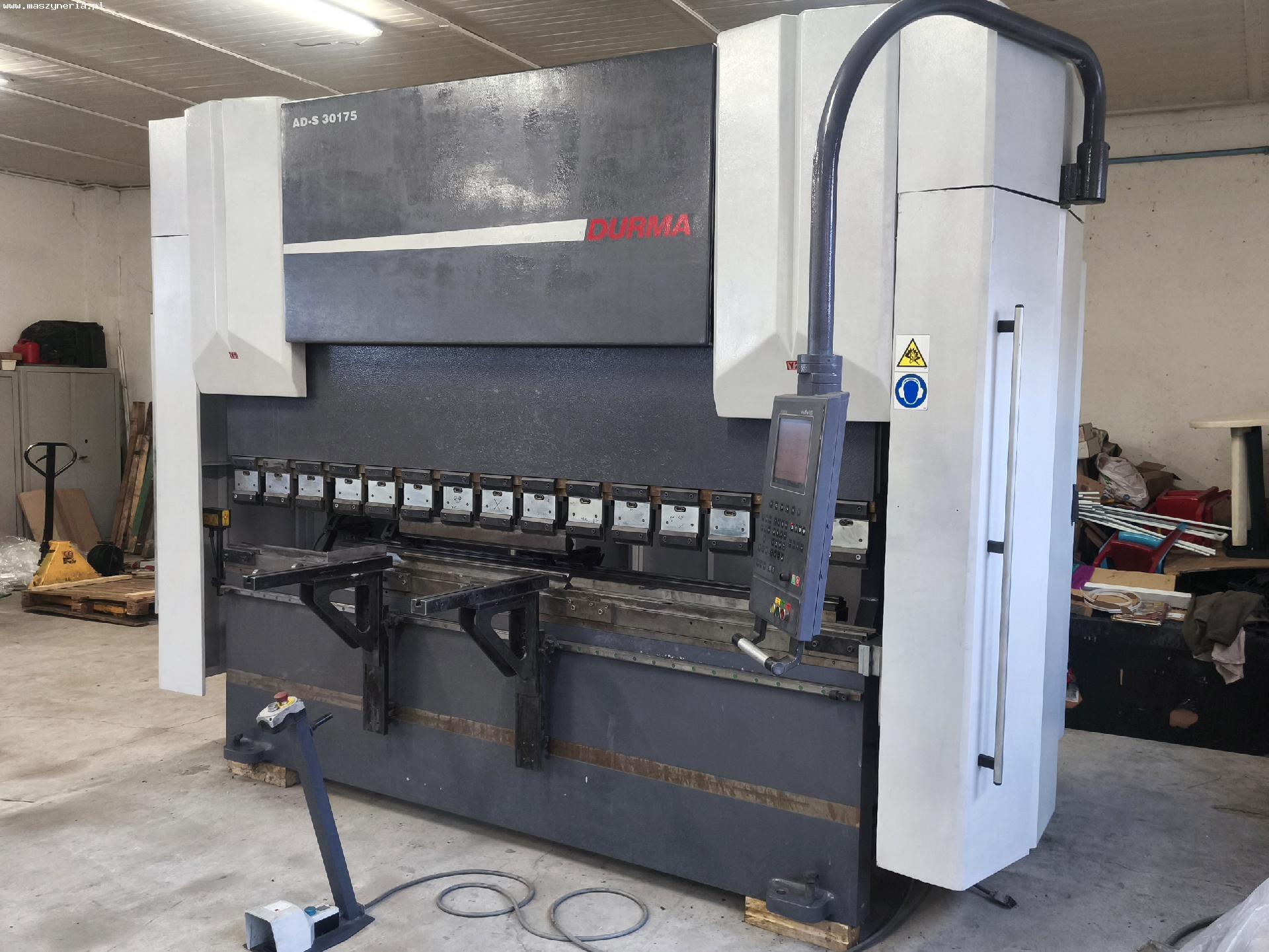

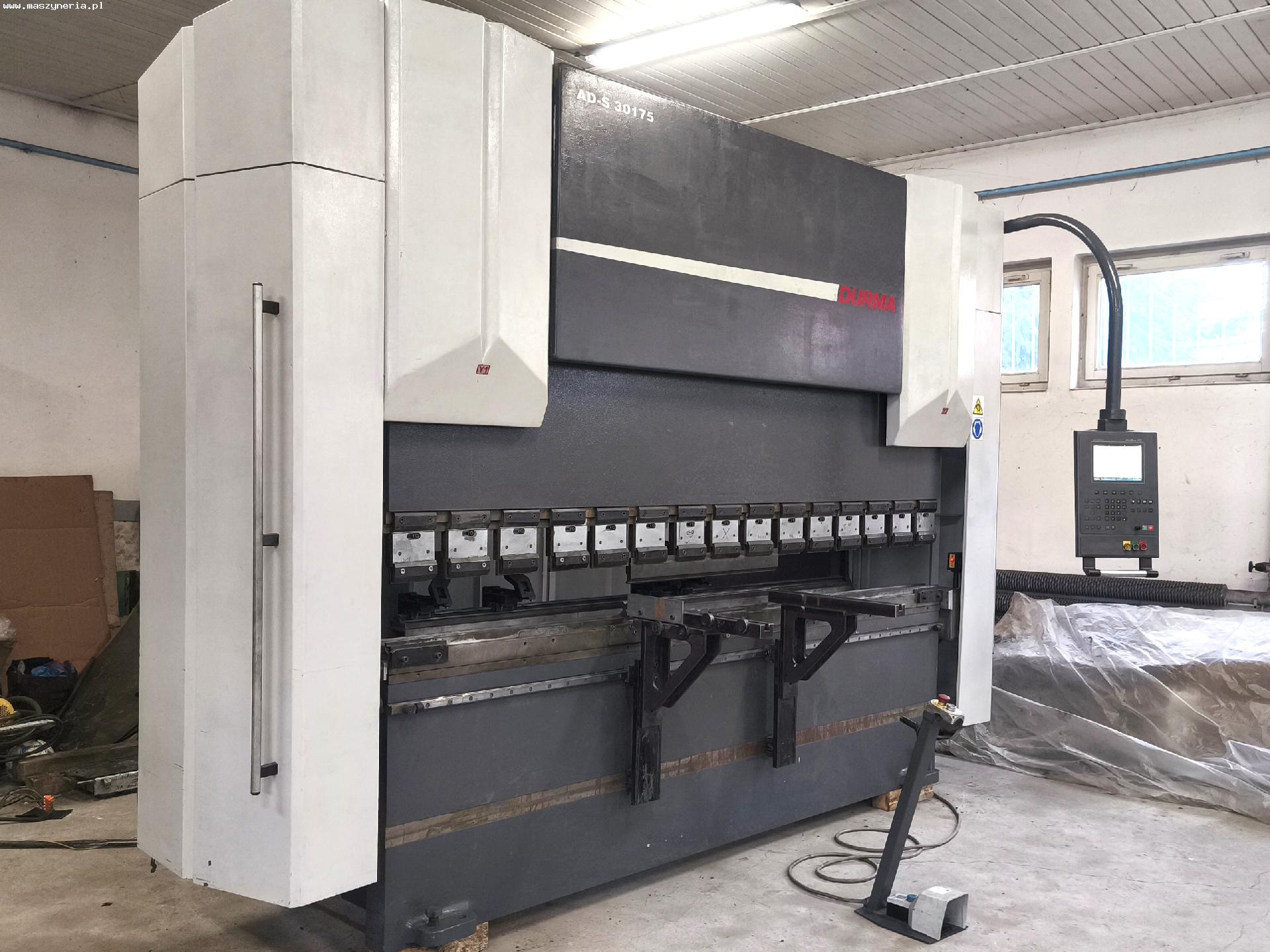

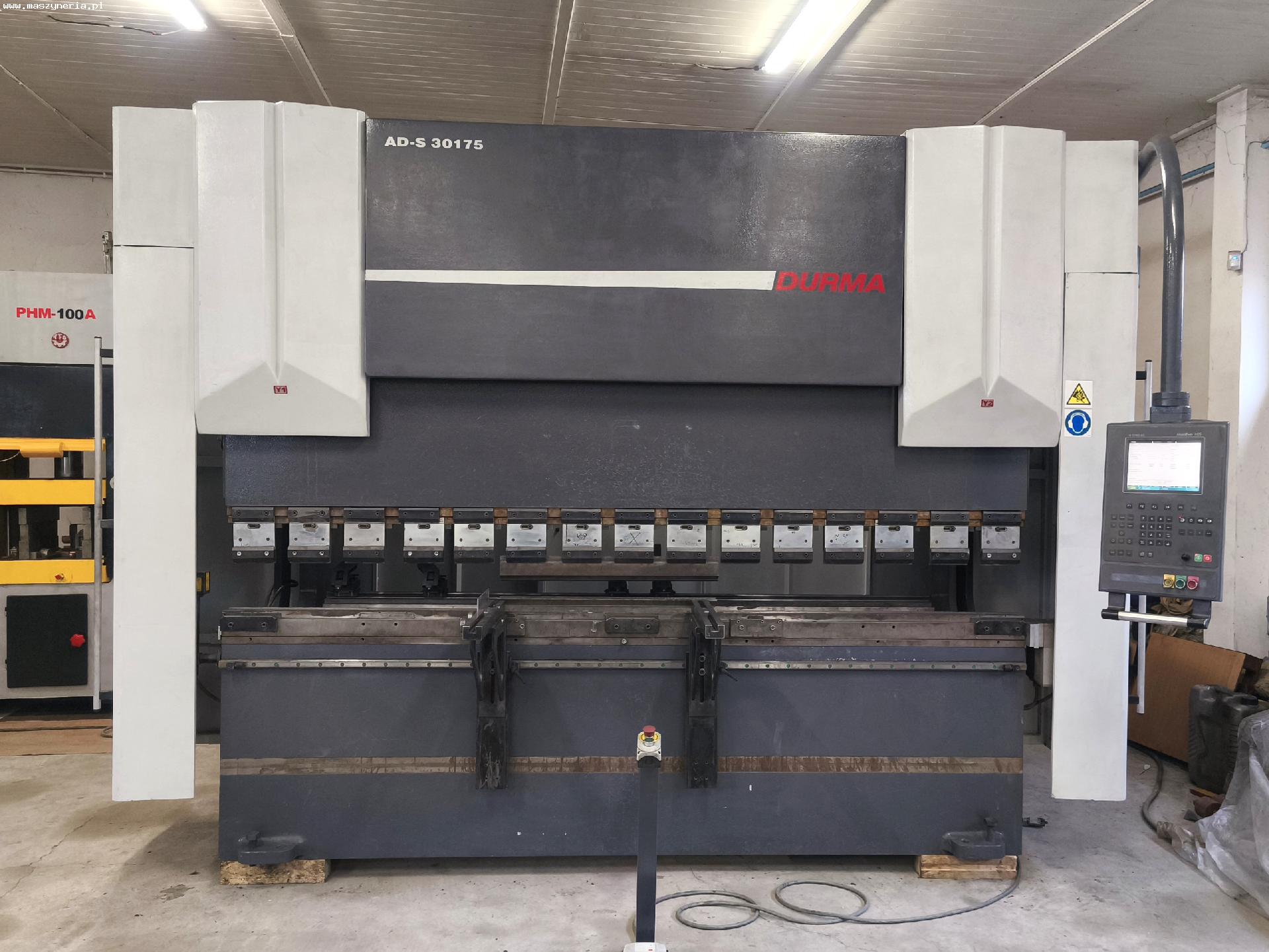

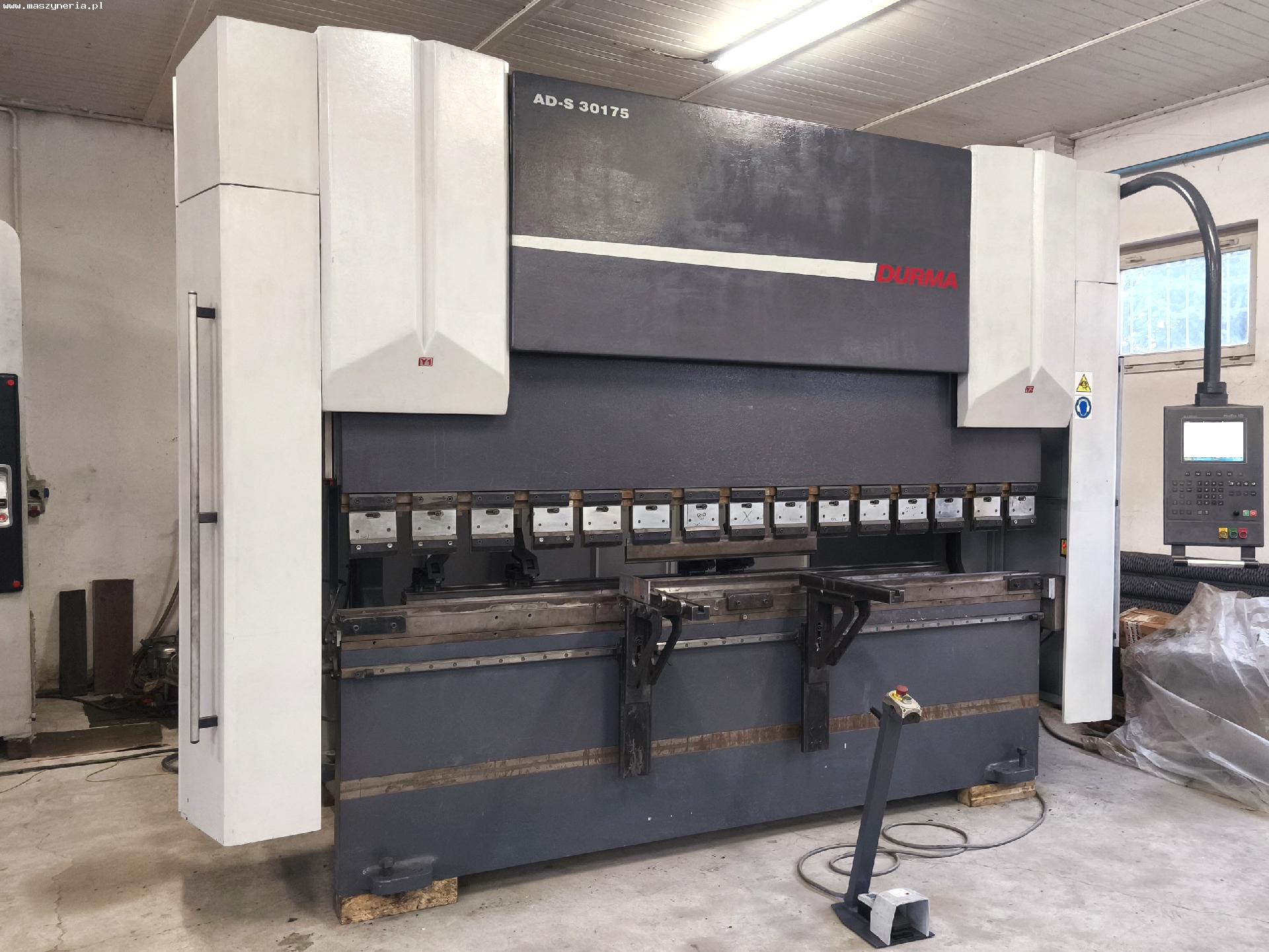

Hydrauliczna prasa krawędziowa CNC DURMA AD-S 30175

Hydrauliczna prasa krawędziowa CNC DURMA AD-S 30175 zbudowana została w 2009 roku w Turcji przez DURMAZLAR MAKİNA SANAYİ ve TİCARET A.Ş. Oferowana maszyna to doskonały wybór do precyzyjnej obróbki detali o maksymalnej długości 3050 mm. Proces obróbczy realizowany jest z wysoką siłą rzędu 175 ton w czterech osiach sterowanych numerycznie (X, Y1, Y2, R). Zastosowane nowoczesne rozwiązania techniczne sprawiają, że jest ona bardziej precyzyjna i energooszczędna od innych pras dostępnych na rynku. Wśród nich znajduje się m.in. funkcja ręcznej kompensacji strzałki ugięcia, która zapewnia uzyskanie pożądanego kąta na całej długości giętego detalu. Stabilna konstrukcja, w połączeniu z ekonomicznymi napędami, gwarantuje z kolei doskonałe rezultaty gięcia, nawet podczas najbardziej intensywnych wyzwań.

Pozycjonowanie materiału ułatwiają przednie podpory z rowkami T-owymi oraz zderzak tylny, pracujący w osi X oraz R. DURMA AD-S 30175 wyposażona jest ponadto w system mocowania narzędzi w standardzie europejskim, gwarantujący szeroką kompatybilność z najbardziej popularnym oprzyrządowaniem. W zestawie znajdują się stemple oraz matryce w tym samym standardzie. Całość dopełnia zaawansowany system sterowania marki CYBELEC, które zapewnia intuicyjną obsługę oraz szybkie programowanie procesów obróbczych. Prasa krawędziowa CNC DURMA AD-S waży 10830 kg.

Specyfikacja techniczna krawędziarki DURMA AD-S 30175

• liczba osi: 4 (X,Y1,Y2,R)
• maksymalna siła nacisku: 175 t
• maksymalna długość gięcia: 3050 mm
• skok suwaka: 265 mm
• wysięg: 410 mm
• prędkość dojazdu: 140 mm/s
• prędkość gięcia: 10 mm/s
• prędkość powrotu: 130 mm/s
• odległość między kolumnami: 2600 mm
• czas zatrzymania: 102 ms
• odległość zatrzymania: 8 mm
• odległość bezpieczeństwa: 263,2 mm
• pojemność zbiornika oleju: 200 l
• maksymalne ciśnienie robocze: 285 kg/cm2
• moc silnika: 18,5 kW
• prąd: 37 A
• zabezpieczenie prądowe: 50 A
• napięcie sterowania: 24 V
• zasilanie: 3x 400 V; 50 Hz
• wymiary (dł. x szer. x wys.): 5450 x 2550 x 2750 mm
• waga maszyny DURMA AD-SERVO 30175: 10830 kg

Wyposażenie krawędziarki do blachy DURMA

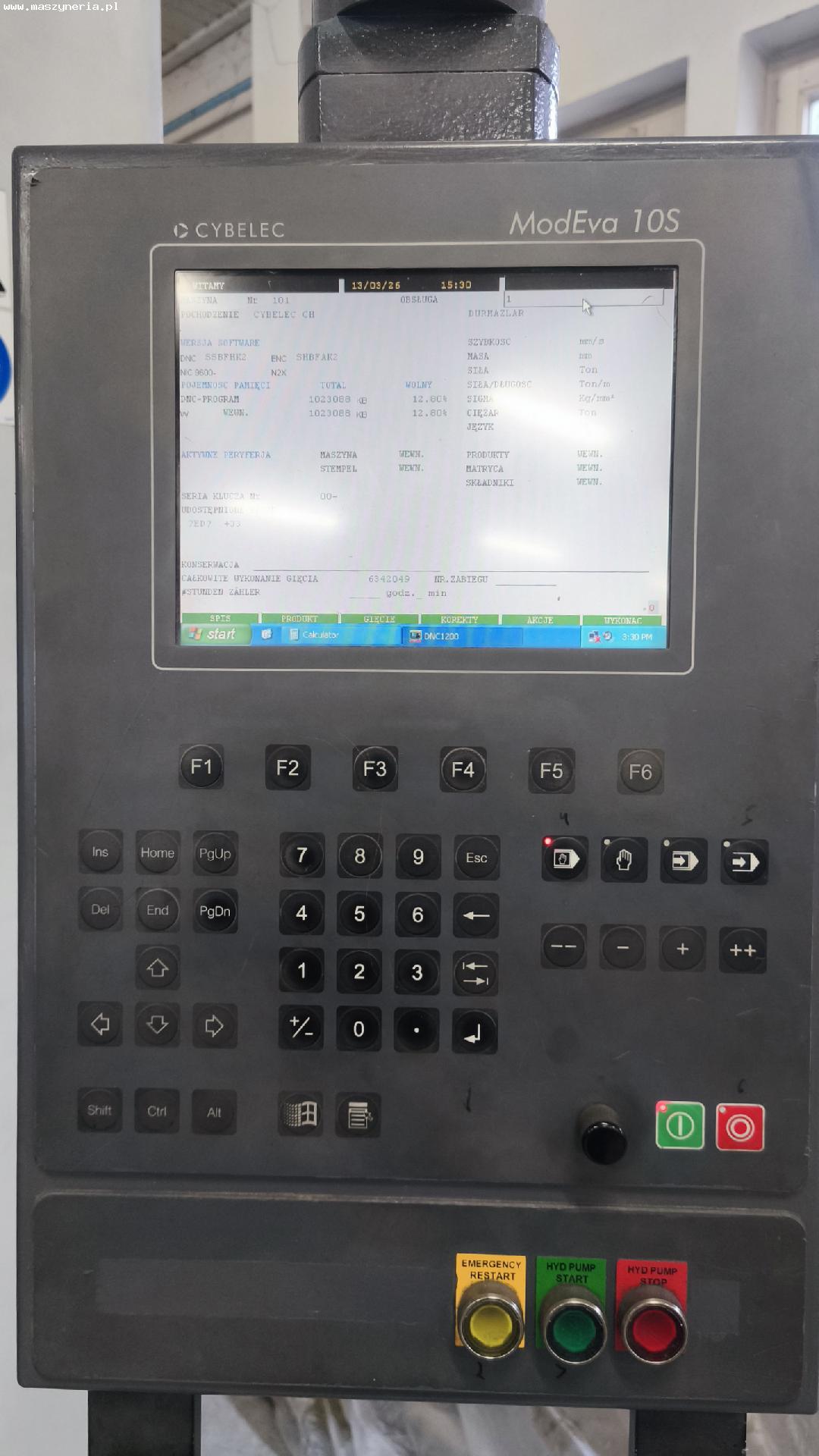

• sterownik CNC: CYBELEC ModEva 10S
• ręczna kompensacja strzałki ugięcia
• system mocowania narzędzi w standardzie europejskim

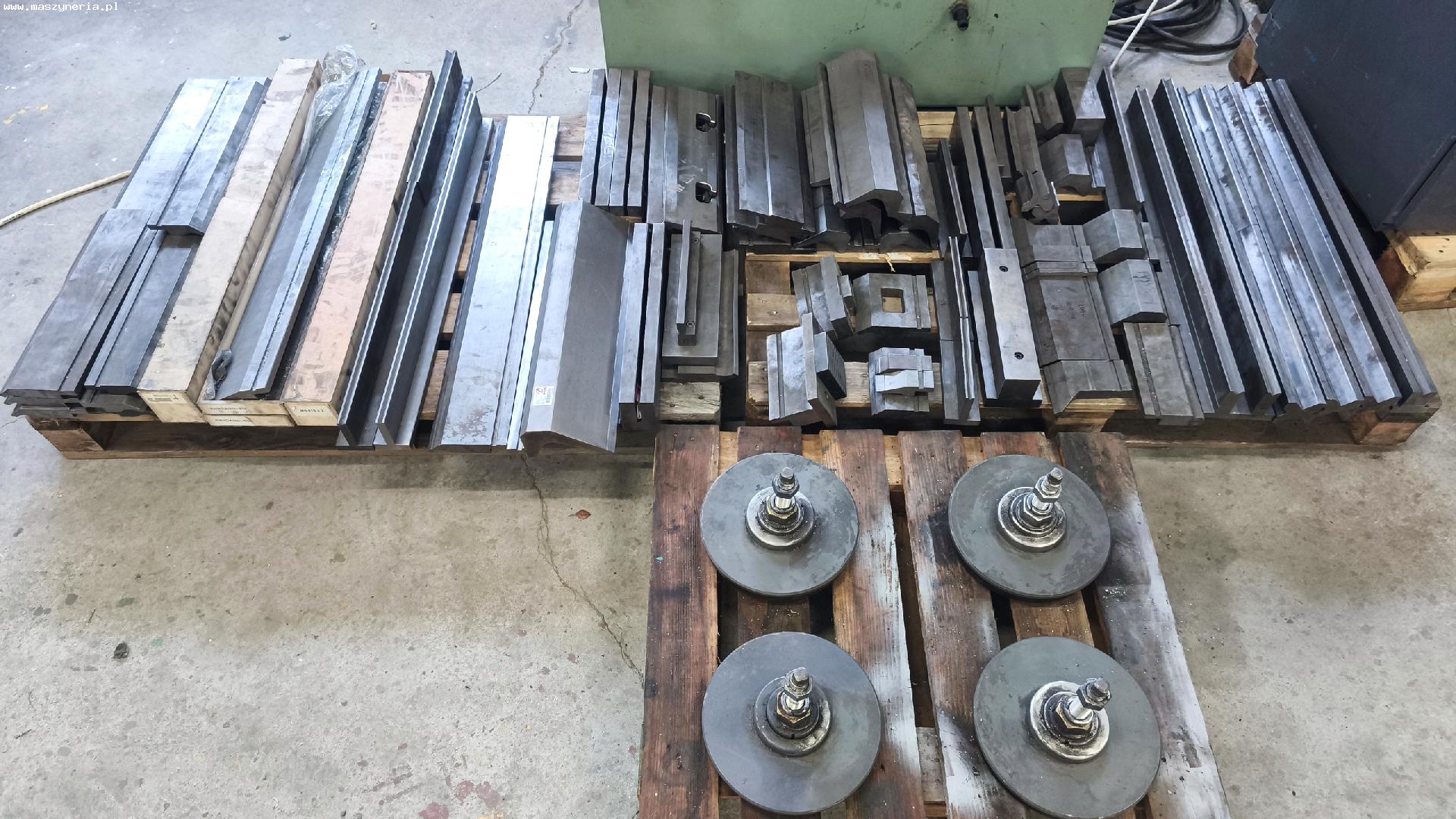

• stemple i matryce w standardzie europejskim

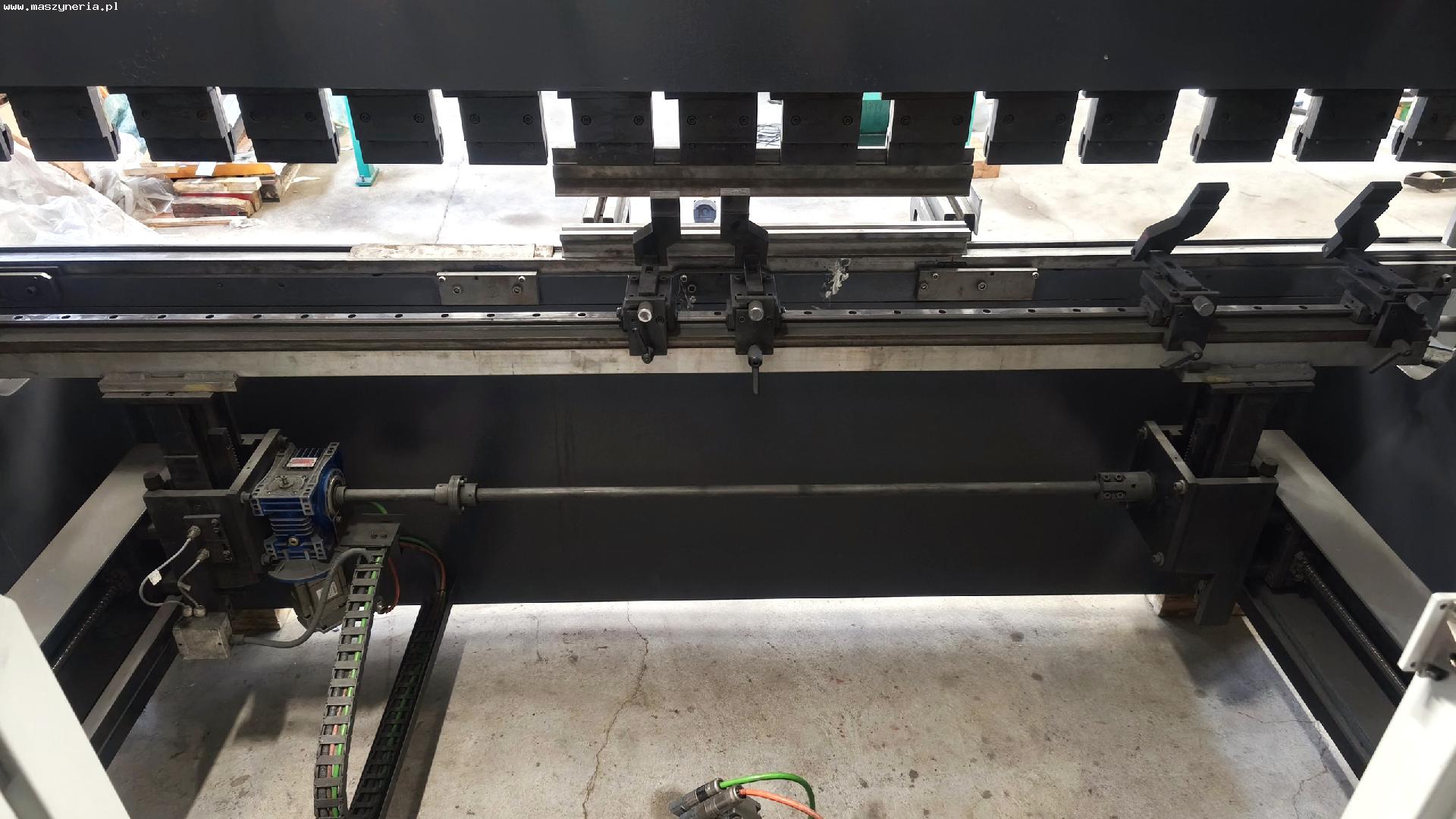

• napędzany zderzak tylny
• podpory przednie z rowkami T-owymi i przechylnym zderzakiem
