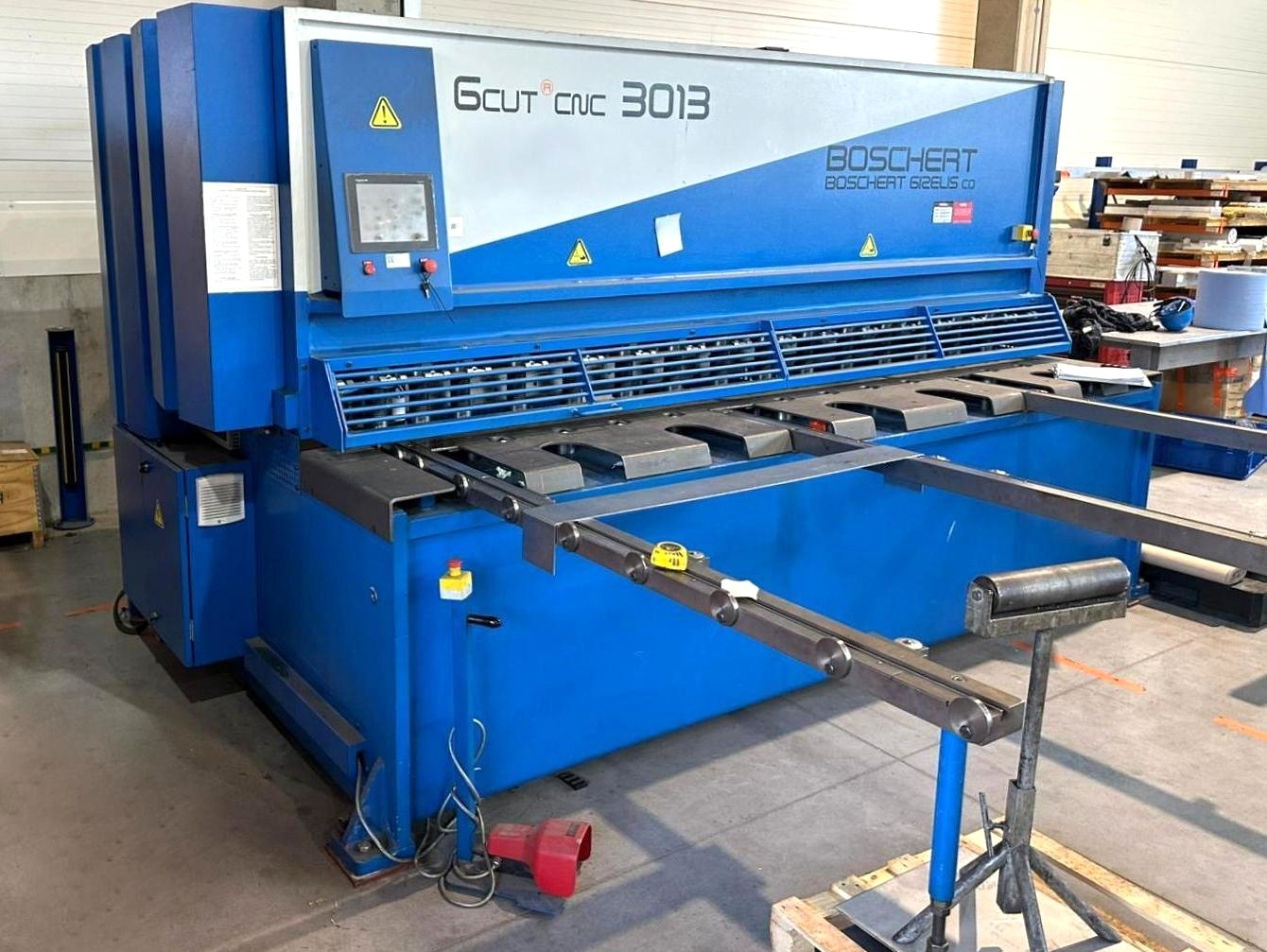

Hydrauliczne nożyce gilotynowe BOSCHERT GIZELIS G-CUT 3013 CNC

Hydrauliczne nożyce gilotynowe BOSCHERT GIZELIS G-CUT 3013 CNC zbudowane zostały w 2021 roku w Grecji przez BOSCHERT GIZELIS.CO. Maszyna znajduje zastosowanie w precyzyjnym cięciu arkuszy blachy wykonanych m.in. ze stali ST42 oraz stali nierdzewnej o maksymalnej grubości 13 mm. Możliwe jest również cięcie grubszych materiałów, jeśli te mają mniejszą wytrzymałość na rozciąganie.

Proces obróbczy realizowany jest za pomocą precyzyjnych, hartowanych noży tnących z automatyczną regulacją szczeliny między ostrzami. Pozycjonowanie materiału ułatwia stół roboczy z wbudowanymi kulkami, po których detal trafia wprost pod linię cięcia. Wzdłuż linii cięcia zastosowano z kolei hydrauliczne dociski materiału, które zapewniają pewne trzymanie blachy w trakcie wykonywanej obróbki.

G-CUT 3013 oferowany jest wraz z szeregiem nowoczesnych systemów rozszerzających możliwości obróbcze i ułatwiających codzienną pracę. Wśród nich znajduje się m.in. system NSC (Narrow Strip Cutting) do cięcia wąskich pasów materiału, bez ryzyka deformacji. Wystarczy jedynie zaprogramować potrzebną ilość pasów i ich szerokość, a system automatycznie wykona cięcie. Drugi z takich systemów to system RTF (Return to the front), który po wykonaniu cięcia zwraca gotowy materiał bezpośrednio do rąk operatora. Rozwiązanie to eliminuje ryzyko powstawania niechcianych zadrapań na powierzchni blachy, jak również znacząco oszczędza czas, gdyż operator nie musi opuszczać swojego miejsca w celu odebrania gotowego elementu z tyłu maszyny. Wszystko to sprawia, że oferowana gilotyna GIZELIS G-CUT 3013 to najlepszy wybór do precyzyjnego cięcia detali. Całkowity ciężar maszyny wynosi 13000 kg.

Specyfikacja techniczna gilotyny BOSCHERT GIZELIS G-CUT 3013 CNC

• maksymalna grubość arkusza blachy (stal ST42): 13 mm
• maksymalna grubość arkusza blachy (stal nierdzewna): 8 mm
• maksymalna długość arkusza blachy: 3100 mm
• skok zderzaka tylnego: 1000 mm
• moc silnika głównego: 22 kW
• zasilanie: 3x 400 V
• gabaryty (dł. x szer. x wys.): 3880 x 3770 x 2240 mm
• ciężar maszyny BOSCHERT GIZELIS G-CUT 3013 CNC: 13000 kg

Wyposażenie gilotyny hydraulicznej G-CUT 3013 CNC

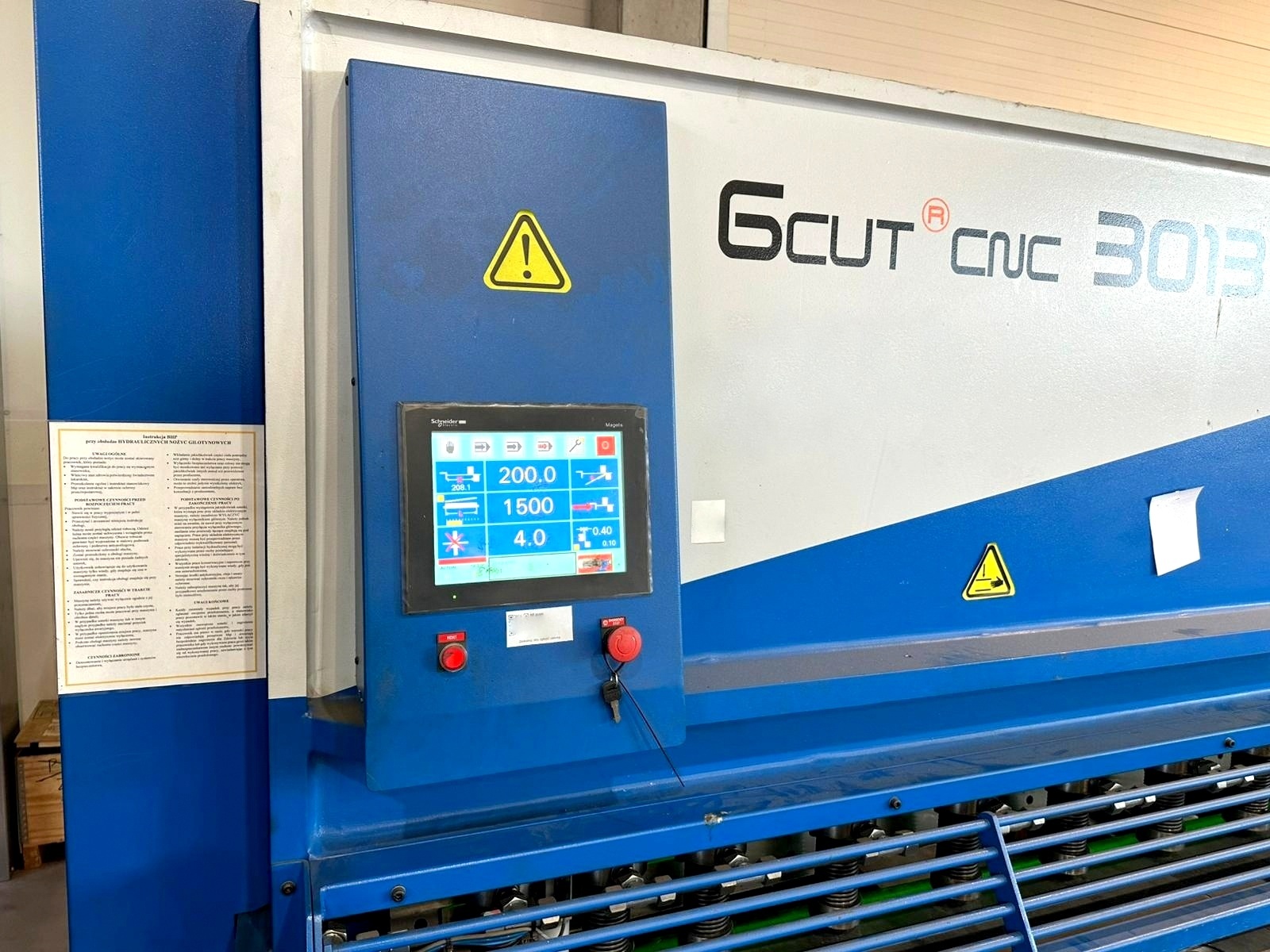

• sterowanie CNC
• system NSC (Narrow Strip Cutting) do cięcia wąskich pasów materiału bez ryzyka deformacji
• system RTF (Return to the front) zwracający gotowy element z przodu maszyny
• system ATM (Automatic Thickness Measurement) do automatycznego pomiaru grubości materiału
• system RSS (Rear Sheet Support) czyli specjalny system wsparcia blachy z tyłu maszyny, który zapewnia prawidłowe pozycjonowanie blachy na zderzaku tylnym oraz zapobiega przed gięciem się ciętego materiału
• automatyczna regulacja szczeliny między ostrzami
• oświetlenie linii cięcia

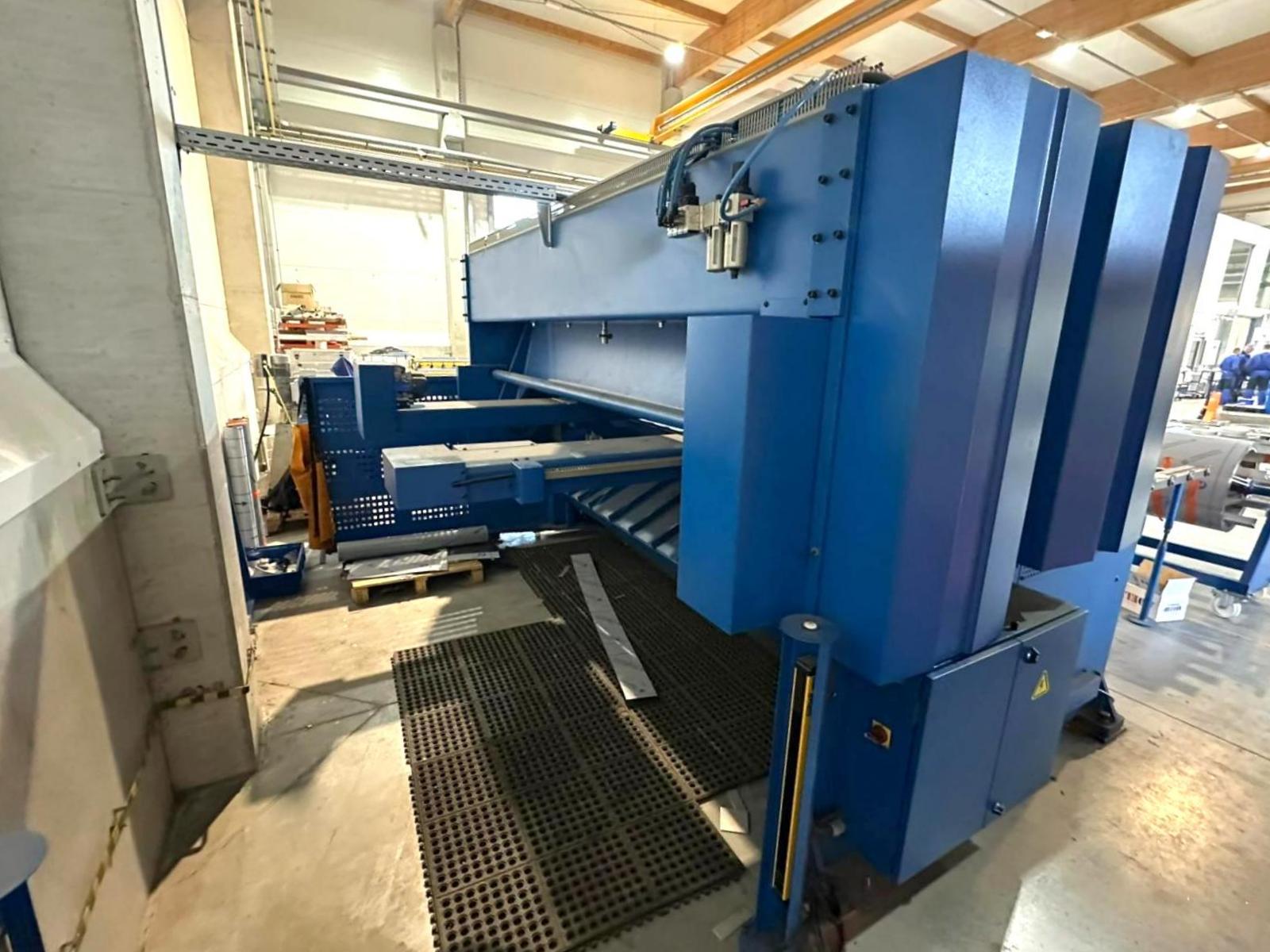

• kurtyny świetlne

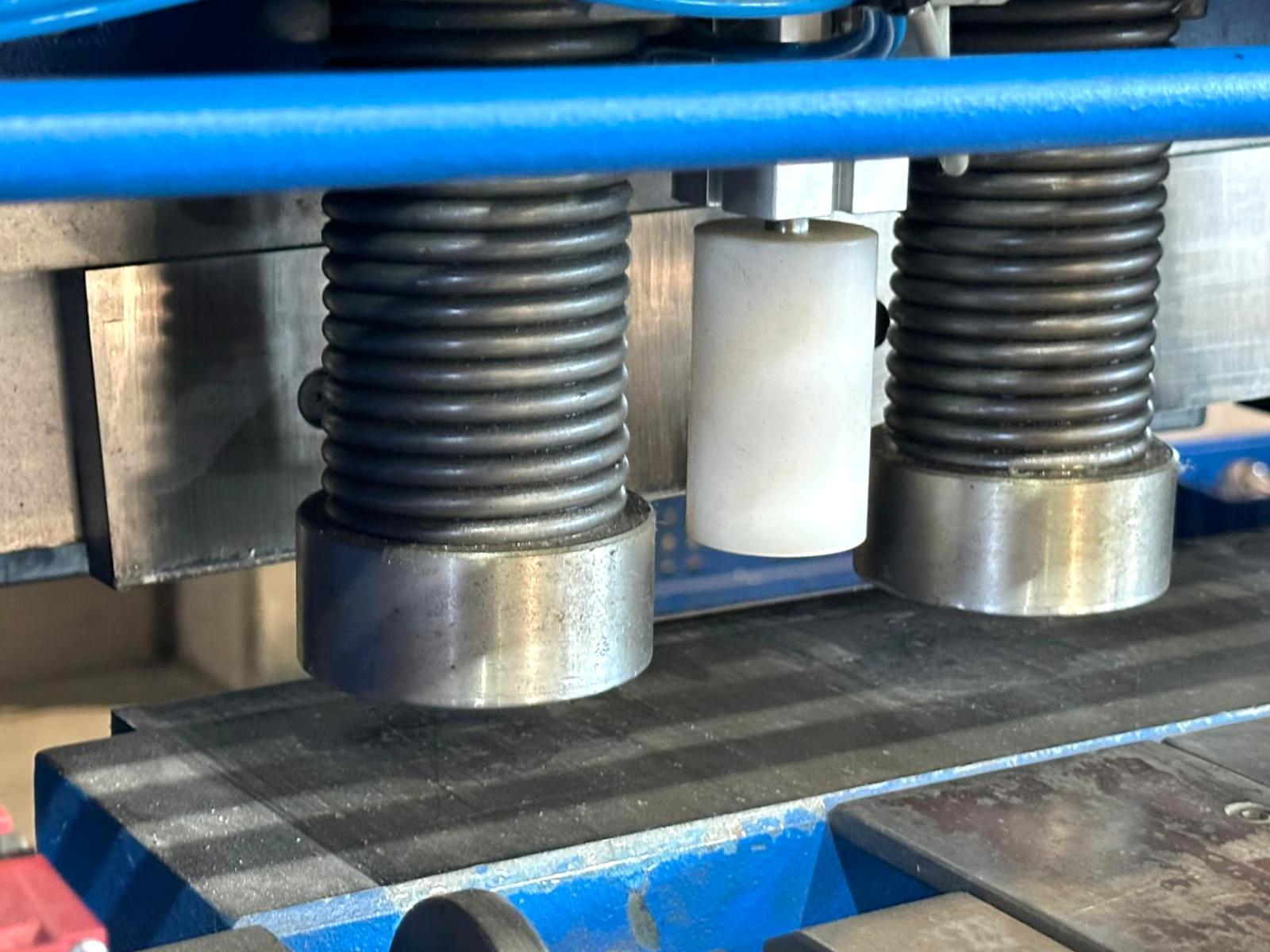

• hydrauliczne dociski materiału

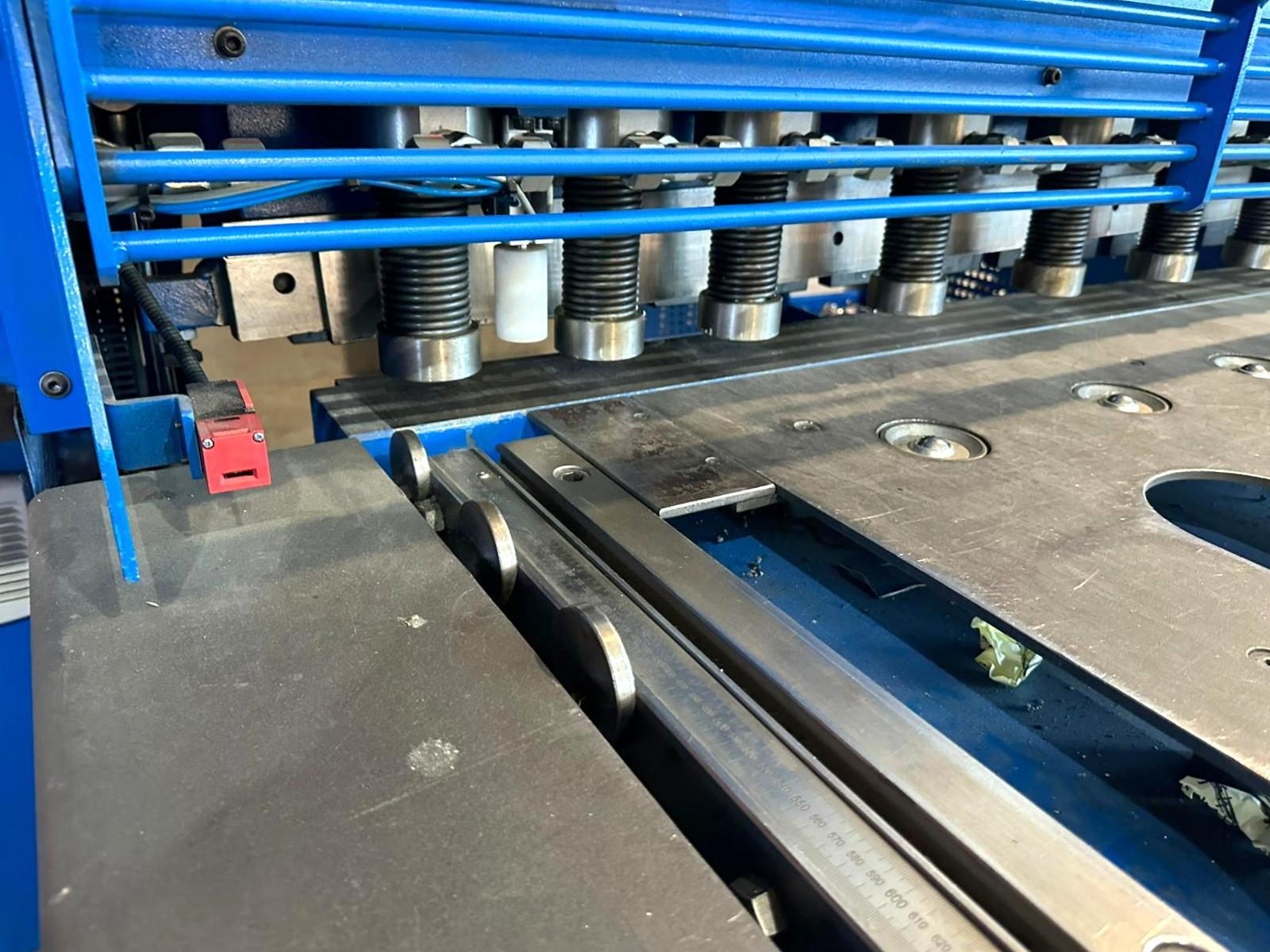

• stół roboczy z wbudowanymi kulkami
• podpory przednie

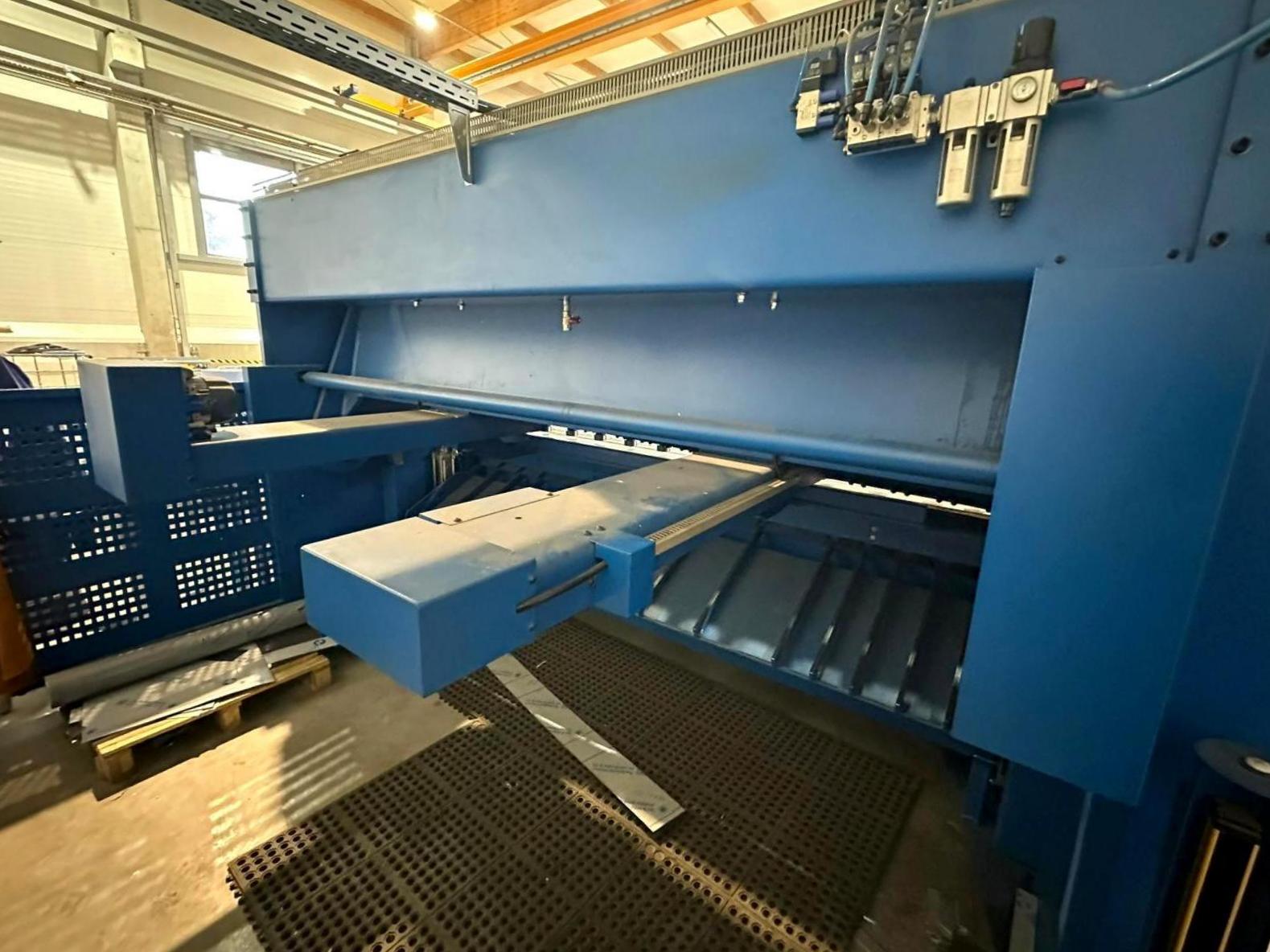

• układ pochylni do zsuwu uciętej blachy poza obszar cięcia
• lewa konsola przednia ze zderzakiem o przedłużonej długości
• tylna listwa zderzakowa uchylna
• osłony boczne
• uchylna osłona docisków materiału
• sterowanie nożne
